Tecnologies existents i experiències municipals Experiència de l’Ajuntament de Badalona: Tecnologia Led a la Biblioteca Can Casacuberta i Edifici el Viver. Josep Montes. Departament Ecologia Urbana

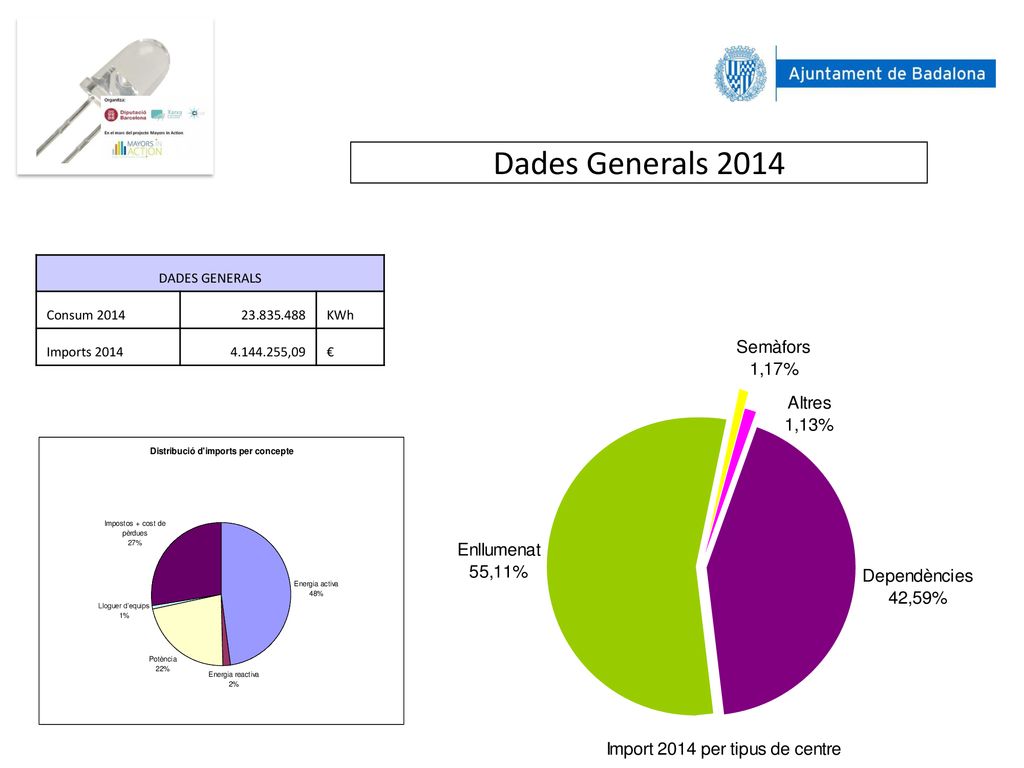

2 Dades Generals 2014 DADES GENERALS Consum 2014 23.835.488 KWh
Imports 2014 ,09 €

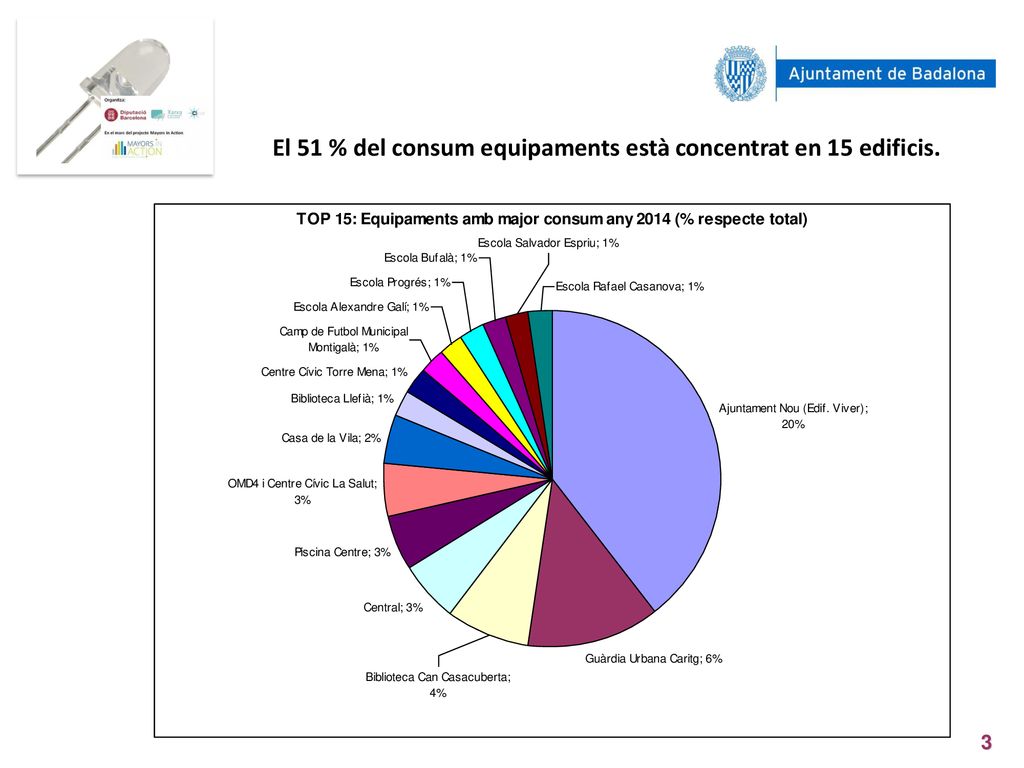

3 El 51 % del consum equipaments està concentrat en 15 edificis.
3 3

4 Jornada sobre il·luminació interior amb LEDs
BIBLIOTECA CAN CASACUBERTA Superfície útil: 3416 m2 Usuaris (14): Edifici Modernista. Rehabilitat Com a biblioteca l’any 1992. Ampliació any 2007. Jornada sobre il·luminació interior amb LEDs 4

5 BIBLIOTECA CAN CASACUBERTA

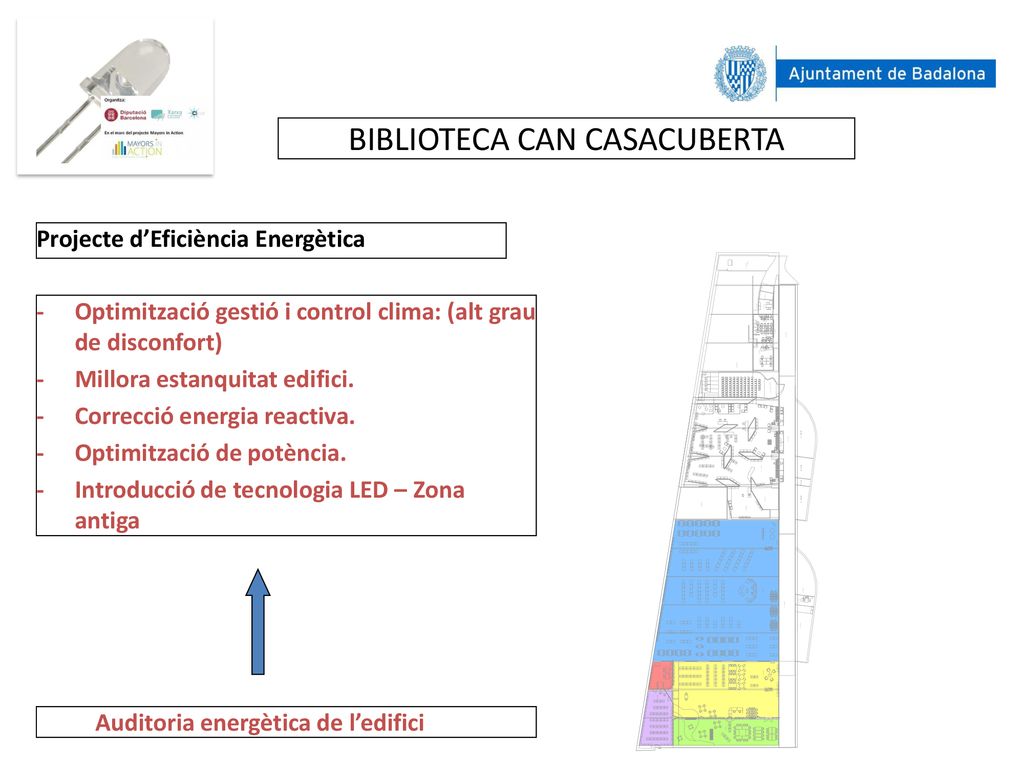

Projecte d’Eficiència Energètica - Optimització gestió i control clima: (alt grau de disconfort) - Millora estanquitat edifici. - Correcció energia reactiva. - Optimització de potència. - Introducció de tecnologia LED – Zona antiga Auditoria energètica de l’edifici

6 BIBLIOTECA CAN CASACUBERTA
Projecte d’Eficiència Energètica SISTEMA D’IL·LUMINACIÓ ABANS ACTUACIÓ Fluorescents T8 1200mm 36W + Reactància Magnètica Potència unitària (Fluorescent + Reactància) = 45W (54) Diferents temperatures de colors Descripció Tipus Lluminària Unitats Pot. (kW) Zona Adults Fluorescent T8 180 8,100 Zona Infantil 72 3,240 Aula Taller 32 1,440 Magatzem 17 0,765 Arxiu 6 0,270 Zona Altell Fluorescent T5 n/a Passadís Ext. Projector Halogen 14 2,100 Dicroica 12 0,720 Espai Betúlia Descàrrega TOTAL 307 16,635 Consum Energètic = 50.524 kWh/any Cost Energètic 6.976 €/any

7 BIBLIOTECA CAN CASACUBERTA
Projecte d’Eficiència Energètica SUBSTITUCIÓ IL·LUMINACIÓ LED Philips MASTER LEDtube UO 20W 840 T8 ROT (307 unitats) Potència nominal = 20 W Temperatura de color 4.000 ºK Flux lluminós nominal 2.500 Lm Projector LED MicroPlus KS-1 40W Lm (8 unitats) Dicroica Philips MASTER LEDspot 5,4W 3000K (12 unitats) DESPRÉS ACTUACIÓ Potència Instal·lada = 6,525 kW Consum Energètic Estimat 21.361 kWh/any Cost Energètic Estimat 2.949 €/any RESULTATS Reducció Potència Instal·lada = 10,110 kW Estalvi Energètic 29.163 kWh/any Estalvi Econòmic 4.027 €/any INVERSIÓ: € PRS: 4,3 ANYS

8 BIBLIOTECA CAN CASACUBERTA

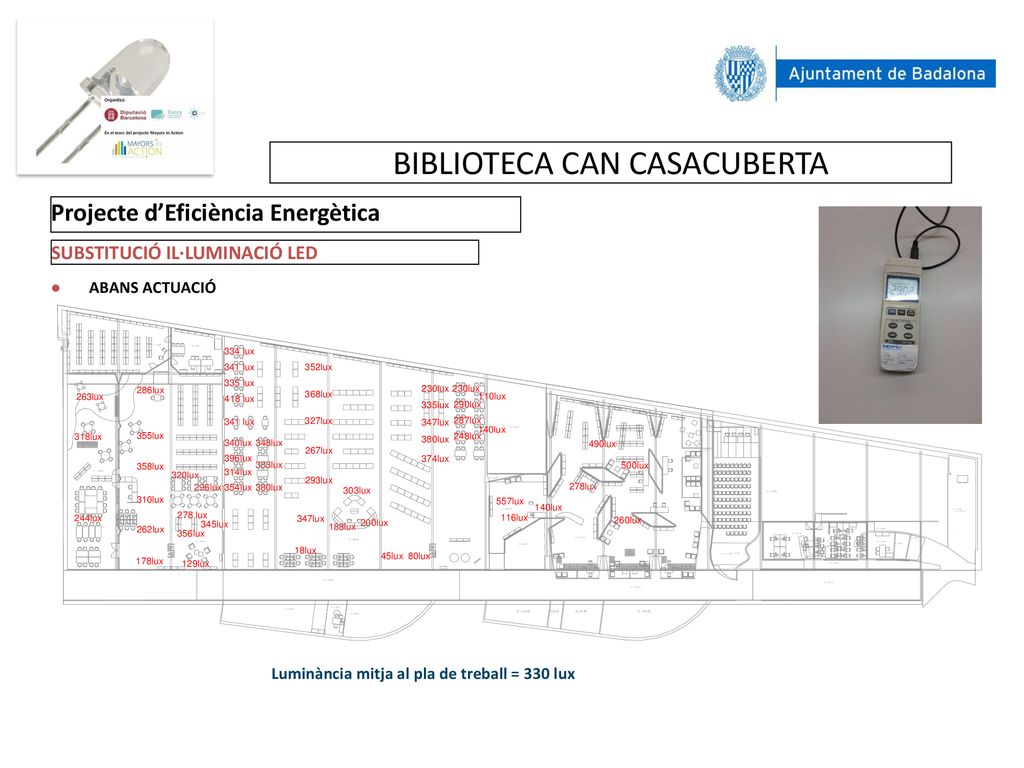

Projecte d’Eficiència Energètica SUBSTITUCIÓ IL·LUMINACIÓ LED ABANS ACTUACIÓ Luminància mitja al pla de treball = 330 lux

9 BIBLIOTECA CAN CASACUBERTA

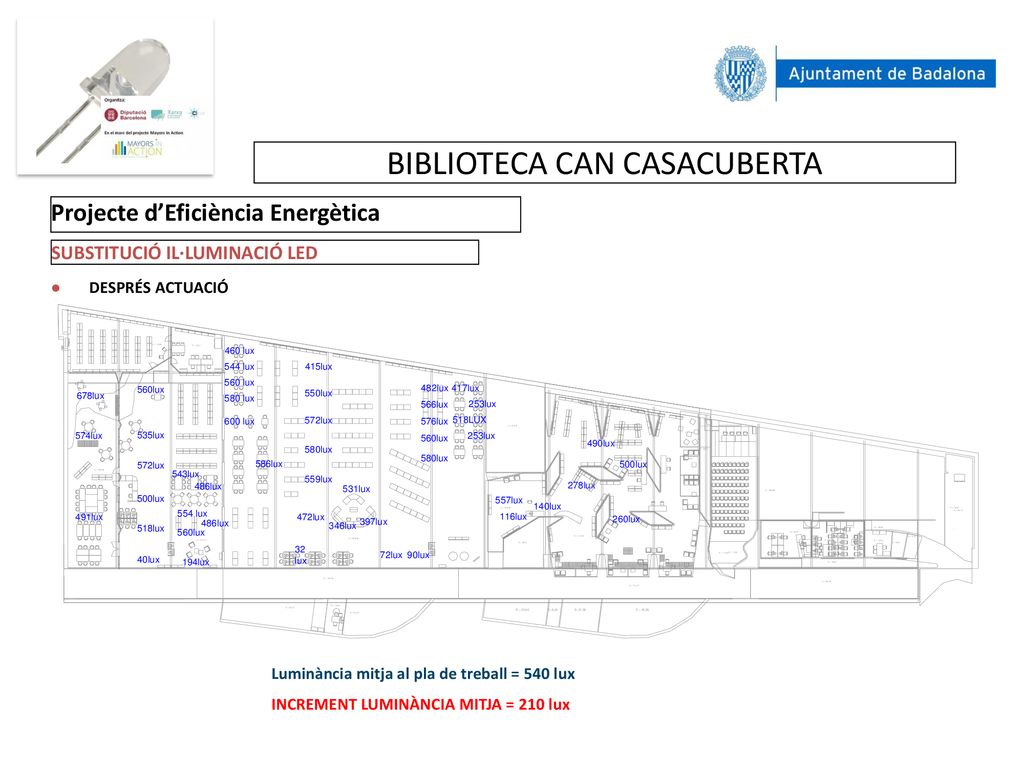

Projecte d’Eficiència Energètica SUBSTITUCIÓ IL·LUMINACIÓ LED DESPRÉS ACTUACIÓ Luminància mitja al pla de treball = 540 lux INCREMENT LUMINÀNCIA MITJA = 210 lux

10 Jornada sobre il·luminació interior amb LEDs
EL VIVER – OFICINES MUNICIPALS Projecte d’Eficiència Energètica Jornada sobre il·luminació interior amb LEDs 10

11 Jornada sobre il·luminació interior amb LEDs

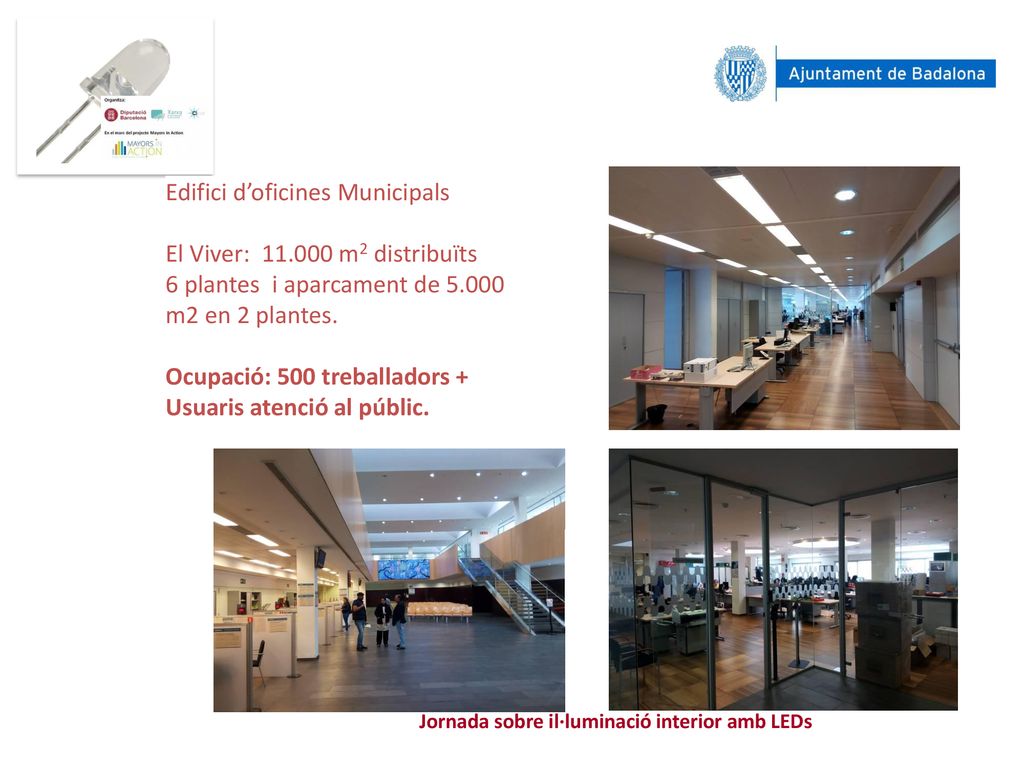

Edifici d’oficines Municipals El Viver: m2 distribuïts 6 plantes i aparcament de m2 en 2 plantes. Ocupació: 500 treballadors + Usuaris atenció al públic. Jornada sobre il·luminació interior amb LEDs 11

12 Jornada sobre il·luminació interior amb LEDs
12

13 Jornada sobre il·luminació interior amb LEDs

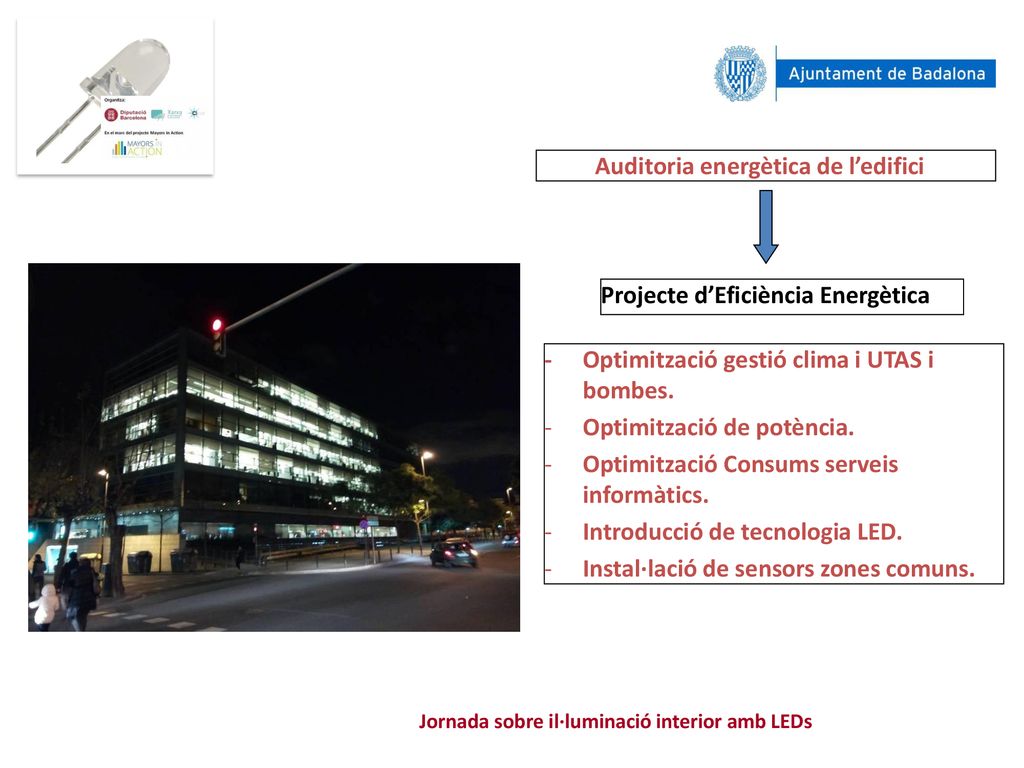

Auditoria energètica de l’edifici Projecte d’Eficiència Energètica - Optimització gestió clima i UTAS i bombes. Optimització de potència. Optimització Consums serveis informàtics. Introducció de tecnologia LED. Instal·lació de sensors zones comuns. Jornada sobre il·luminació interior amb LEDs 13

14 Jornada sobre il·luminació interior amb LEDs
Consum (kWh) Il·luminació 21% SAI's - Informàtica 33% Clima 18% UTA´s + Bombes 11% Preses Corrent 6% Altres 100% Jornada sobre il·luminació interior amb LEDs 14

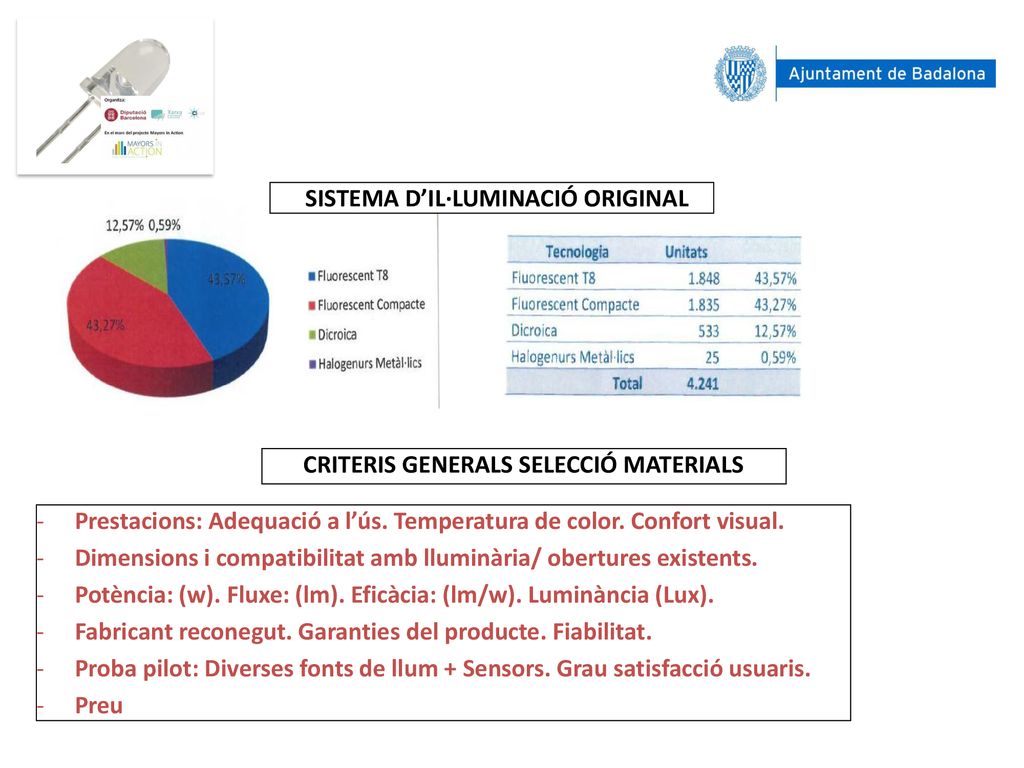

15 SISTEMA D’IL·LUMINACIÓ ORIGINAL
CRITERIS GENERALS SELECCIÓ MATERIALS Prestacions: Adequació a l’ús. Temperatura de color. Confort visual. Dimensions i compatibilitat amb lluminària/ obertures existents. Potència: (w). Fluxe: (lm). Eficàcia: (lm/w). Luminància (Lux). Fabricant reconegut. Garanties del producte. Fiabilitat. Proba pilot: Diverses fonts de llum + Sensors. Grau satisfacció usuaris. Preu

16 Jornada sobre il·luminació interior amb LEDs

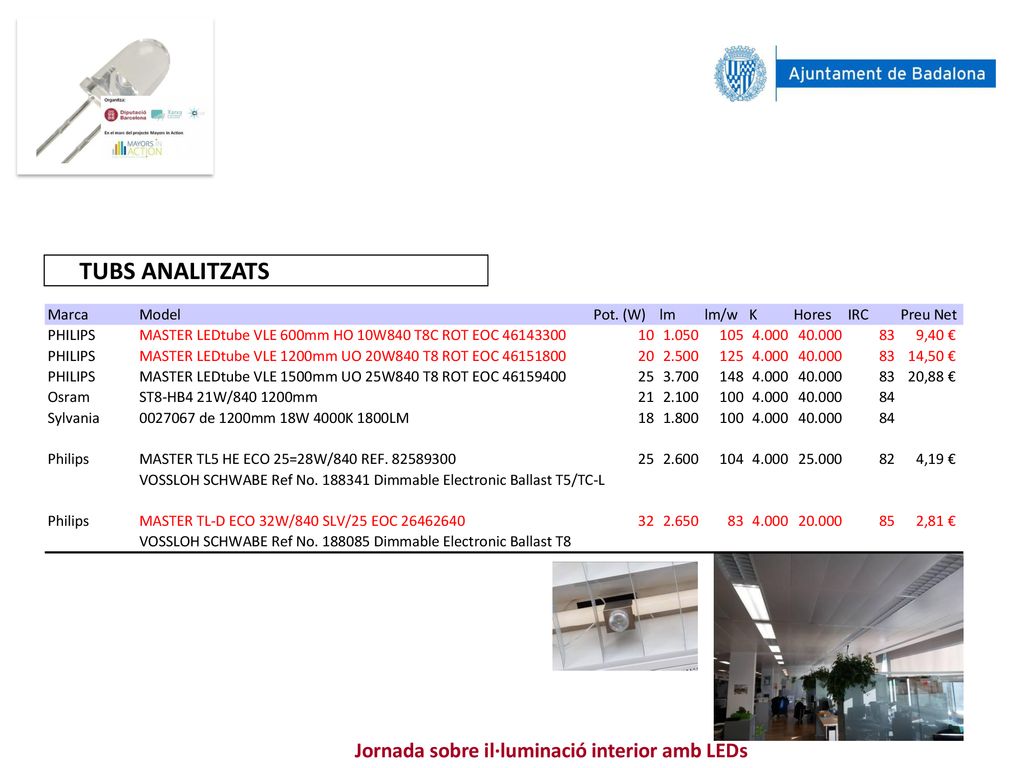

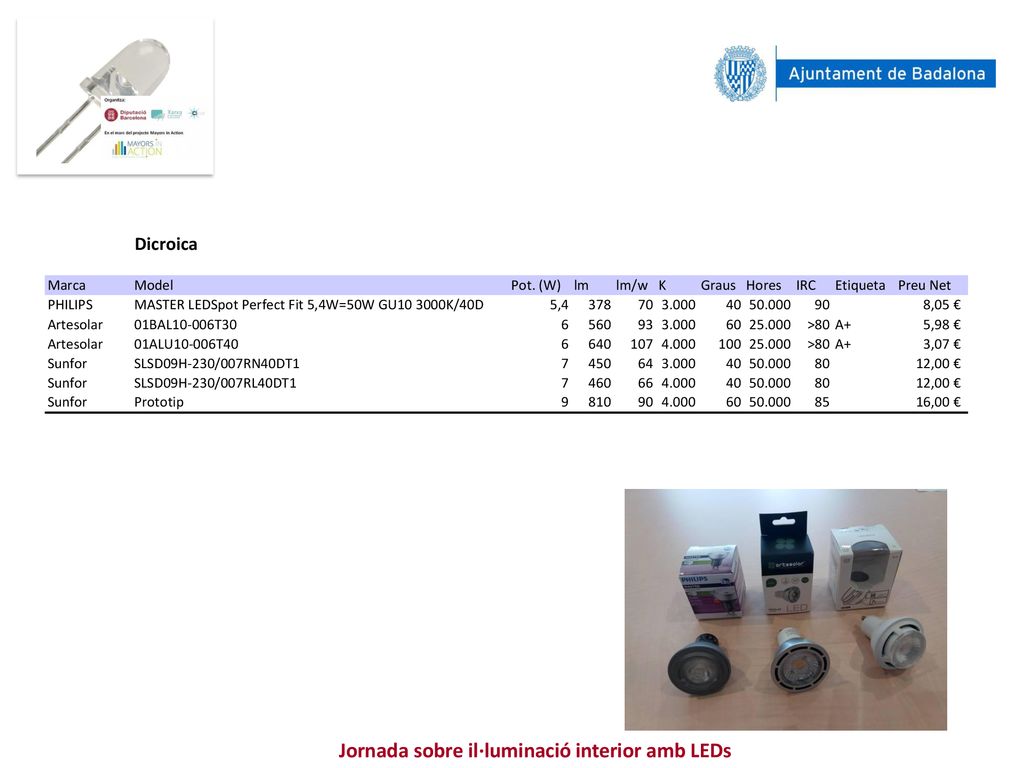

TUBS ANALITZATS Jornada sobre il·luminació interior amb LEDs

17 Jornada sobre il·luminació interior amb LEDs

18 Jornada sobre il·luminació interior amb LEDs

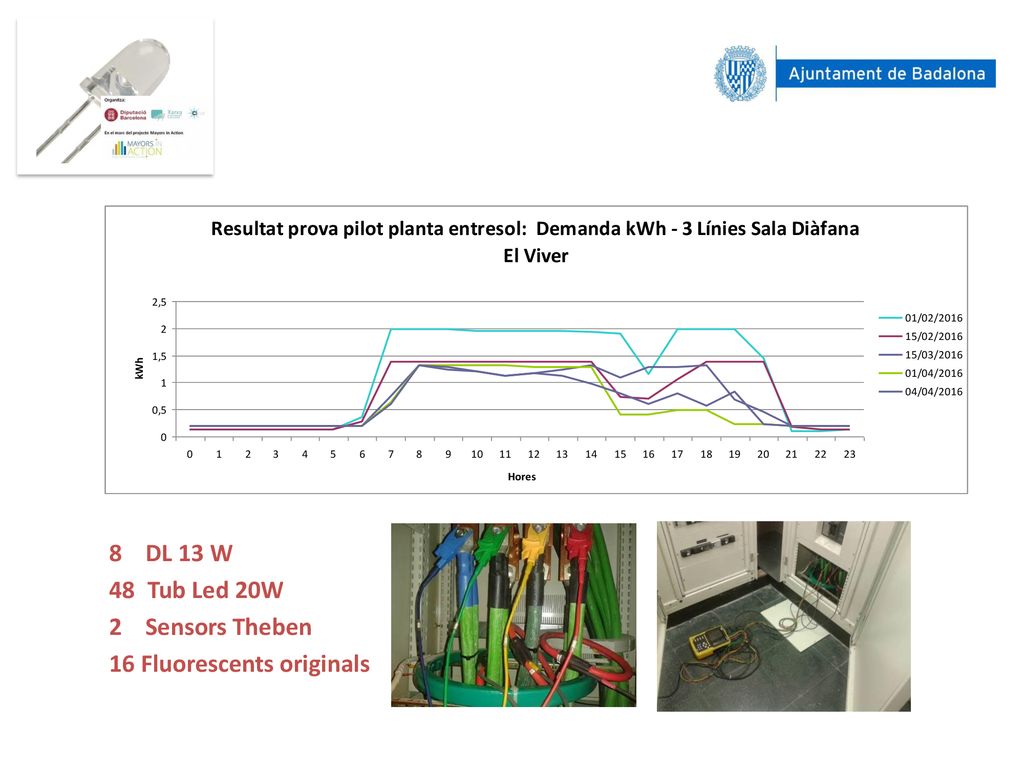

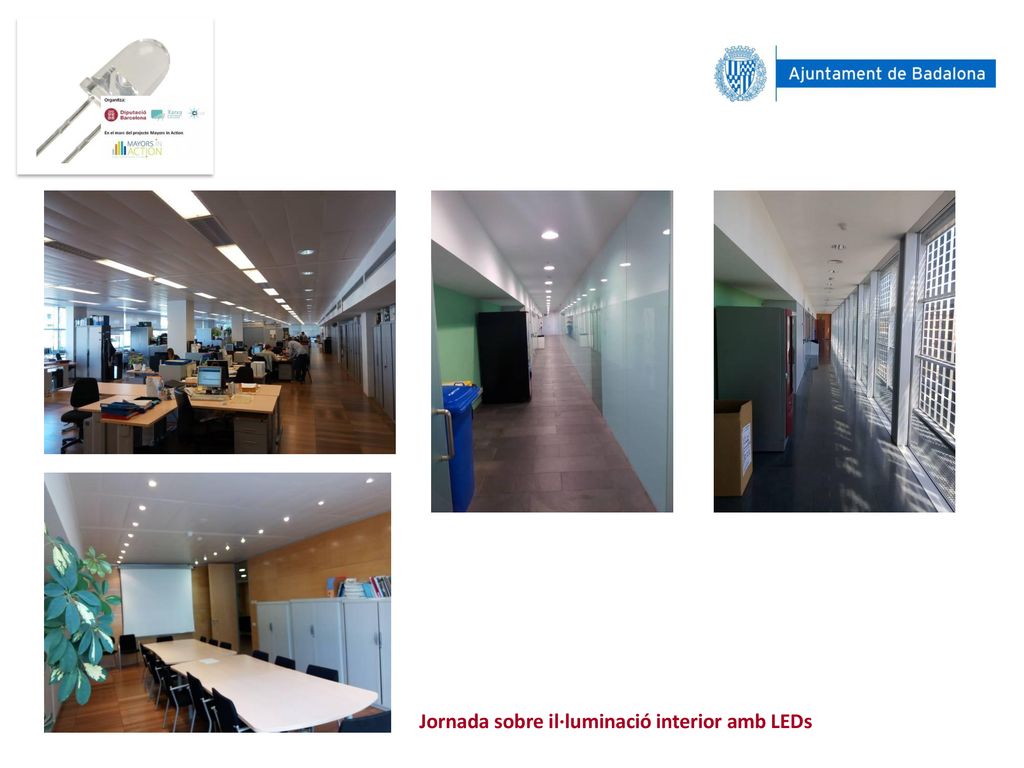

19 8 DL 13 W Tub Led 20W 2 Sensors Theben 16 Fluorescents originals

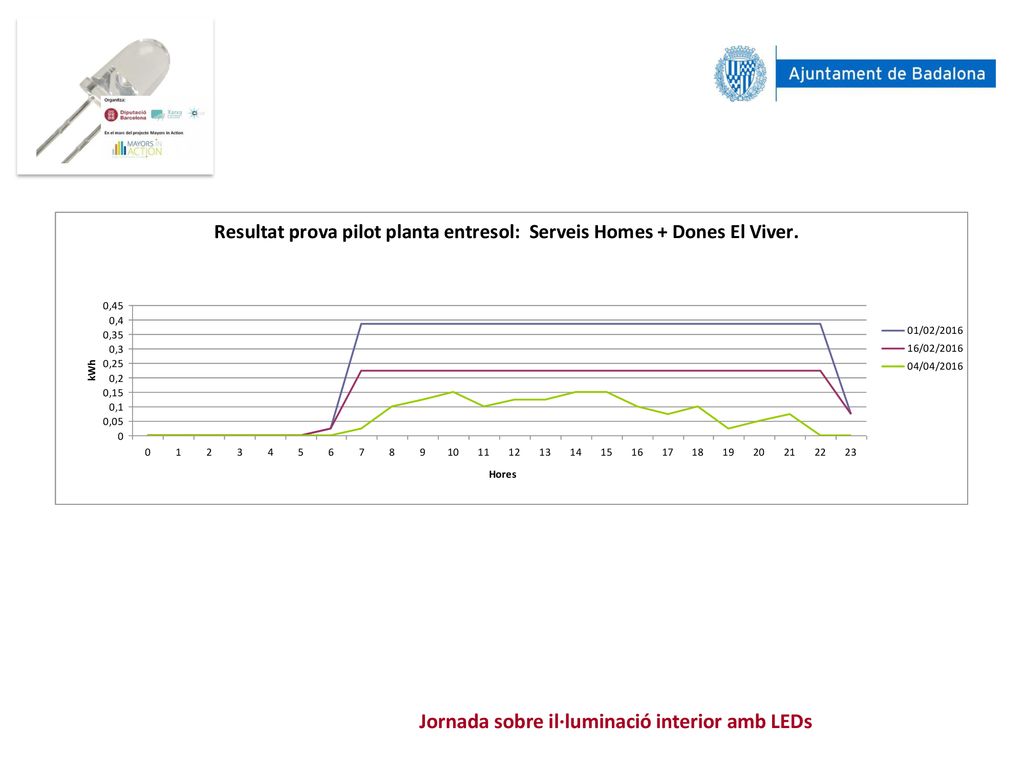

20 Jornada sobre il·luminació interior amb LEDs

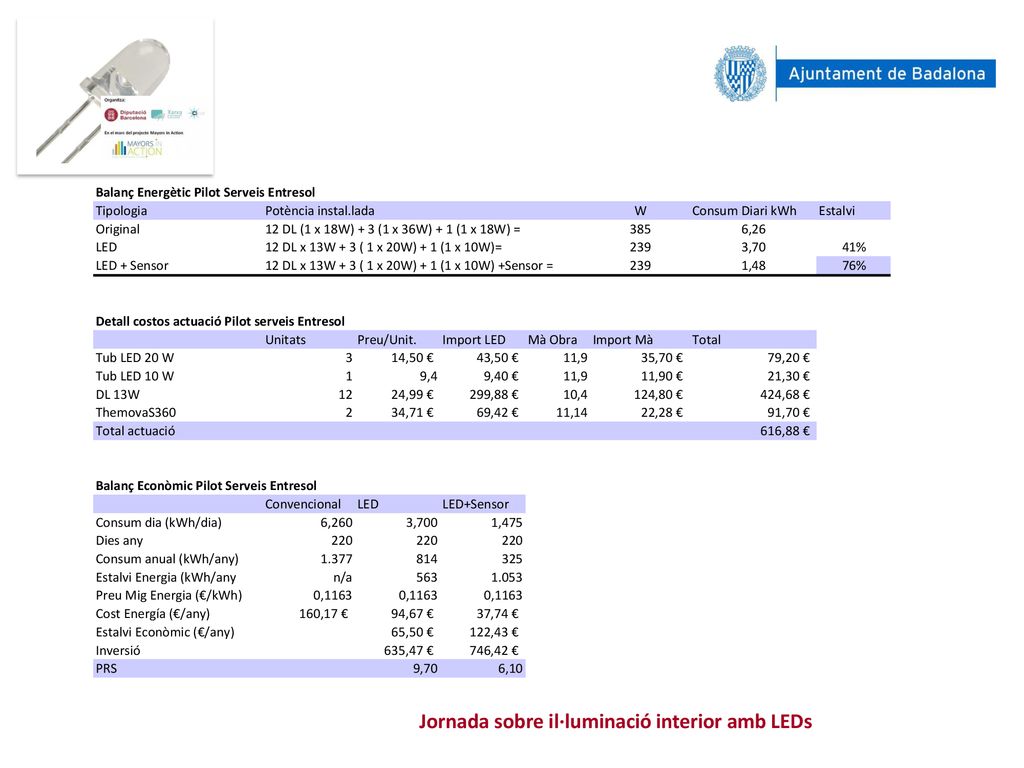

21 Jornada sobre il·luminació interior amb LEDs

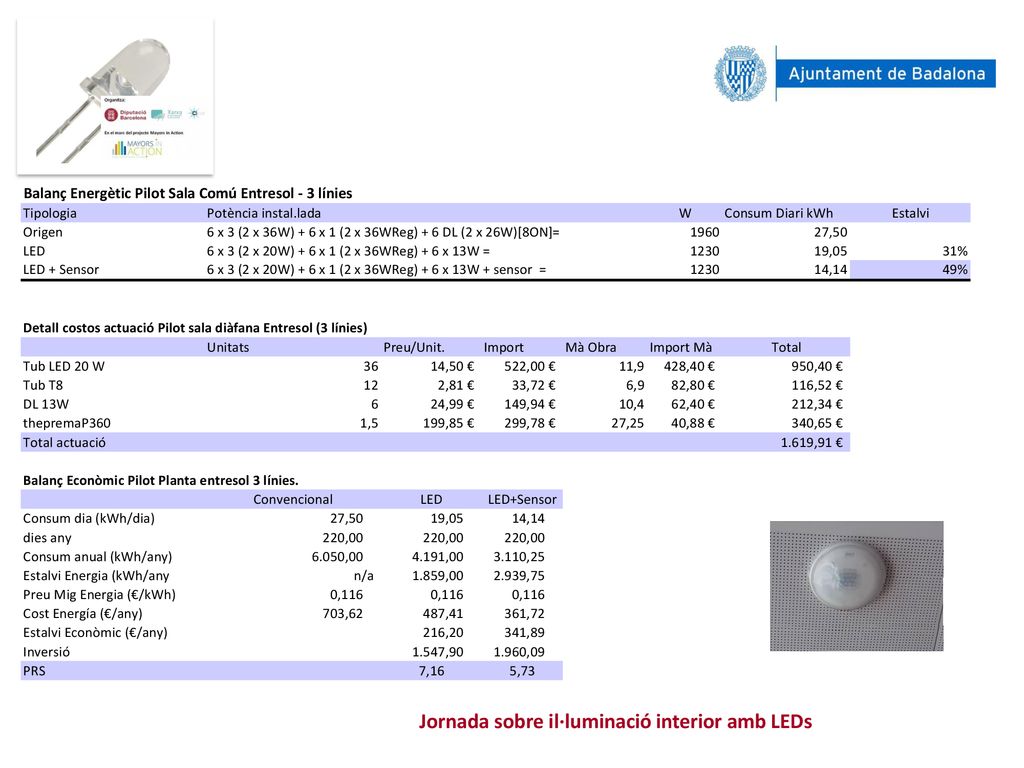

22 Jornada sobre il·luminació interior amb LEDs

23 Jornada sobre il·luminació interior amb LEDs

24 Jornada sobre il·luminació interior amb LEDs
MOLTES GRÀCIES Josep Montes Jornada sobre il·luminació interior amb LEDs
