EXPOSICIÓN Y JORNADA TÉCNICA INFORMATIVA SOBRE CERTIFICACIÓN
DE ELEMENTOS DE PROTECCIÓN PERSONAL (EPP) PROTECCIÓN OCULAR Salta, 29 de junio de 2016
2
Norma de aplicación FUNCIÓN DEFINICIONES CLASIFICACIÓN REQUISITOS
PROTECCIÓN OCULAR Norma de aplicación FUNCIÓN DEFINICIONES CLASIFICACIÓN REQUISITOS MÉTODOS DE ENSAYO
3
Proteger los OJOS y la CARA
IRAM / EN 166 PROTECCIÓN OCULAR FUNCIÓN y DEFINICIONES Proteger los OJOS y la CARA Partículas a velocidad Salpicaduras de metal fundido Chispas Salpicadura química Impacto Riesgos Radiación Visible No visible (UV e IR)
4
FUNCIÓN y DEFINICIONES
IRAM / EN 166 PROTECCIÓN OCULAR FUNCIÓN y DEFINICIONES TIPOS ANTEOJOS ANTIPARRAS PROTECTOR FACIAL
5
EL ESPECTRO DE LA LUZ Algunos conceptos
PROTECCIÓN OCULAR EL ESPECTRO DE LA LUZ nm: nanometro (1/1000 millones de metro) espectro = apariencia (Newton)
6
EL POLICARBONATO (PC) Polímero termoplástico
Algunos conceptos PROTECCIÓN OCULAR EL POLICARBONATO (PC) Polímero termoplástico Resistencia al impacto Dureza Estabilidad dimensional Propiedades Mecánicas Flexible Cede sin romperse Vuelve a su forma original Propiedades Ópticas Calidad oftálmica Absorbe 99,9% UV Material por excelencia asociado a la protección OCULAR y FACIAL
7
Algunos conceptos FILTROS TRANSMITANCIA ÓPTICA
PROTECCIÓN OCULAR FILTROS TRANSMITANCIA ÓPTICA fracción de luz incidente que pasa a través del lente COLOR DE LENTE Filtra (absorbe) zonas del espectro Transmisión [%] Zona del espectro [nm]
8

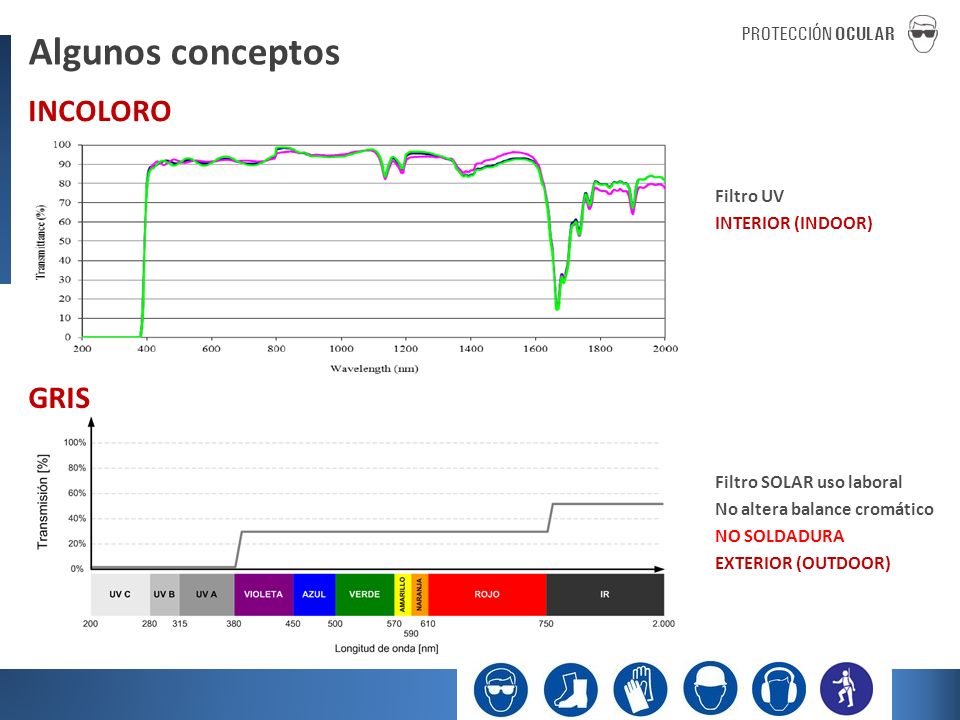

Algunos conceptos INCOLORO GRIS PROTECCIÓN OCULAR Filtro UV
INTERIOR (INDOOR) GRIS Filtro SOLAR uso laboral No altera balance cromático NO SOLDADURA EXTERIOR (OUTDOOR)
9

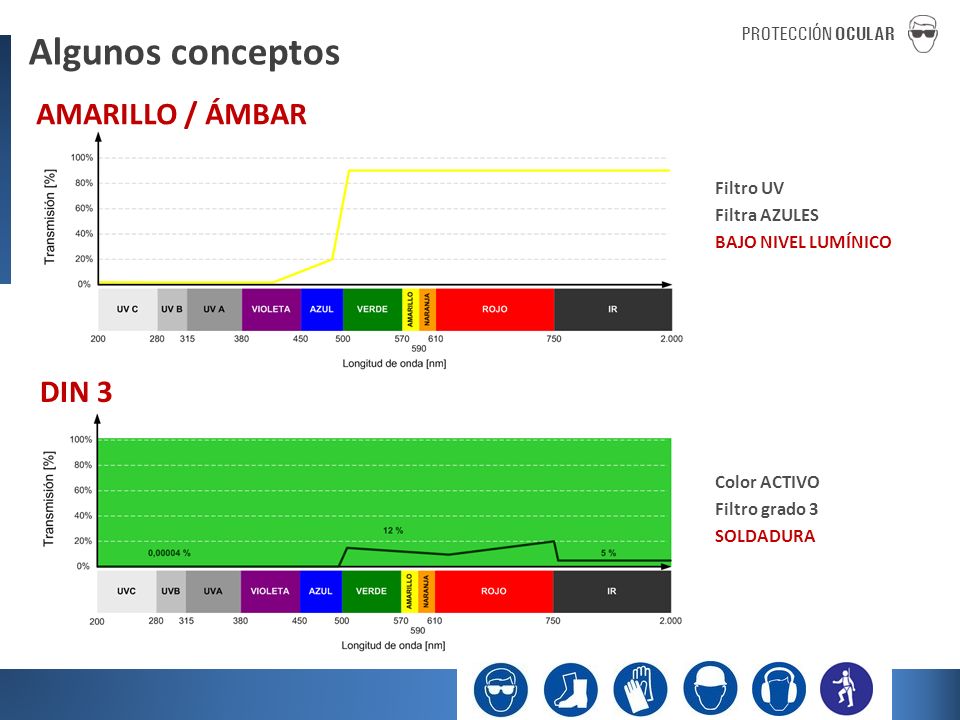

Algunos conceptos AMARILLO / ÁMBAR DIN 3 PROTECCIÓN OCULAR Filtro UV
Filtra AZULES BAJO NIVEL LUMÍNICO DIN 3 Color ACTIVO Filtro grado 3 SOLDADURA
10
Algunos conceptos TRATAMIENTOS SUPERFICIALES DE LENTE Propiedad del PC
PROTECCIÓN OCULAR TRATAMIENTOS SUPERFICIALES DE LENTE Filtrado UV Propiedad del PC Resistencia a RAYADURAS Resistencia al EMPAÑAMIENTO Reducción efecto ENCANDILANTE Otras prestaciones TRATAMIENTOS SUPERFICIALES
11

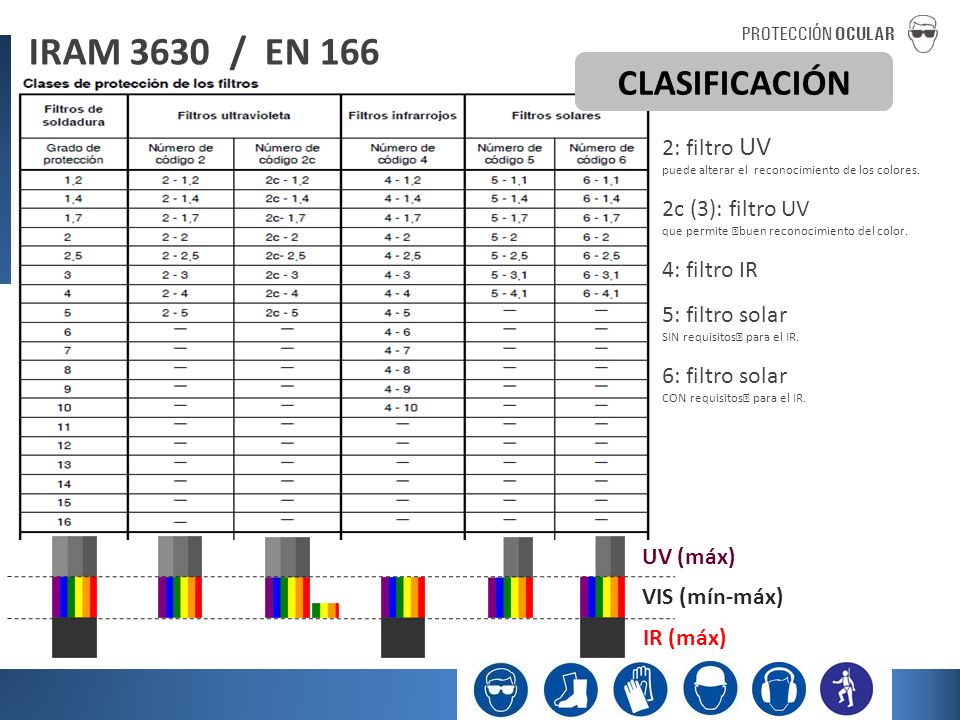

IRAM 3630 / EN 166 CLASIFICACIÓN 2: filtro UV 2c (3): filtro UV
PROTECCIÓN OCULAR CLASIFICACIÓN 2: filtro UV puede alterar el reconocimiento de los colores. 2c (3): filtro UV que permite
buen reconocimiento del color. 4: filtro IR 5: filtro solar SIN requisitos
para el IR. 6: filtro solar CON requisitos
para el IR. UV (máx) VIS (mín-máx) IR (máx)
12
IRAM 3630 / EN 166 REQUISITOS DISEÑO Y FABRICACIÓN BÁSICOS
PROTECCIÓN OCULAR REQUISITOS Construcción general Materiales hipoalergénicos Bandas de cabeza 10 mm DISEÑO Y FABRICACIÓN Campo de visión Potencias ópticas Transmitancia / Variación transmitancia Difusión BÁSICOS Calidad materiales y superficies Solidez mínima / incrementada Resistencia al envejecimiento: térmica y UV Resistencia a la corrosión Resistencia a la ignición
13
IRAM 3630 / EN 166 REQUISITOS BÁSICOS Campo de visión Potencia óptica
PROTECCIÓN OCULAR REQUISITOS BÁSICOS Campo de visión Potencia óptica “aumento” ≤ 0,06 D
14
IRAM 3630 / EN 166 REQUISITOS BÁSICOS
PROTECCIÓN OCULAR REQUISITOS BÁSICOS Transmitancia (acción filtrante) / Variación Difusión Dispersión del haz al atravesar un medio muestra emisor detector lente convergente diafragma anular
15
IRAM 3630 / EN 166 REQUISITOS BÁSICOS Calidad materiales y superficies
PROTECCIÓN OCULAR REQUISITOS BÁSICOS Calidad materiales y superficies Solidez mínima / incrementada φ = 22 mm 43 g 1,4 m E = 0,6 J (casco 50 J)
16
IRAM 3630 / EN 166 REQUISITOS BÁSICOS
PROTECCIÓN OCULAR REQUISITOS BÁSICOS Resistencia al envejecimiento: térmica y UV 55 °C / 1 h 450 W / 50 h ΔT% Difusión + + Resistencia a la corrosión Resistencia a la ignición NaCl (10%) / 15 min 650 °C / 5 seg Reposo 24 h + +
17
IRAM 3630 / EN 166 REQUISITOS PARTICULARES
PROTECCIÓN OCULAR REQUISITOS PARTICULARES Protección contra la radiación óptica Filtros de soldadura - IRAM / EN 169 Filtros para UV - IRAM / EN 170 Filtros para IR - IRAM / EN 171 Filtros solares para uso laboral - IRAM / EN 172
18
IRAM 3630 / EN 166 REQUISITOS PARTICULARES
PROTECCIÓN OCULAR REQUISITOS PARTICULARES Protección contra impactos de partículas a gran velocidad φ = 6 mm 0,86 g Categoría Velocidad Aplica a Energía BAJA energía 45 m/s Anteojos Antiparras Faciales 1 J MEDIA energía 120 m/s 6 J ALTA energía 190 m/s 16 J (casco 50 J)
19
IRAM 3630 / EN 166 REQUISITOS PARTICULARES
PROTECCIÓN OCULAR REQUISITOS PARTICULARES Protección contra metales fundidos y sólidos candentes Fe / °C NO adherencia Zona cobertura Al / 750 °C Protección contra gotas y salpicaduras de líquidos
20
Flujo luminoso después
IRAM / EN 166 PROTECCIÓN OCULAR REQUISITOS OPCIONALES Resistencia al deterioro superficial por partículas finas (HC) + Difusión Resistencia de los oculares al empañamiento (AF) 8 seg Flujo luminoso después 80% Flujo luminoso antes 50 °C Prot. contra partículas a gran velocidad a temperaturas extremas Calor : 55 °C / 1 h Frío: -5 °C / 1 h
21

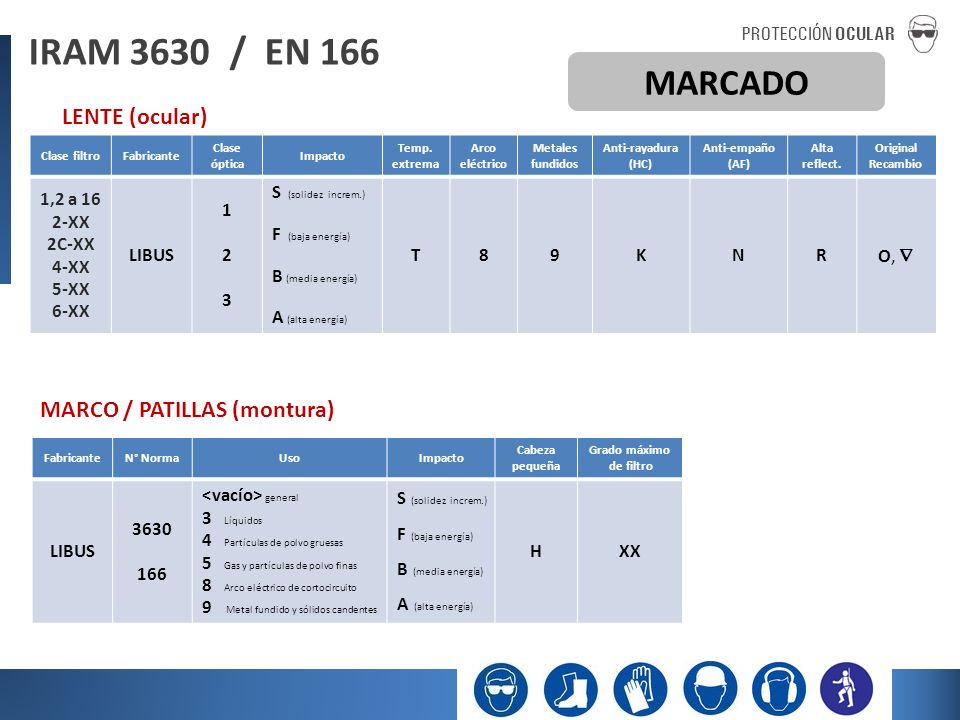

IRAM 3630 / EN 166 MARCADO LENTE (ocular) MARCO / PATILLAS (montura)
PROTECCIÓN OCULAR MARCADO LENTE (ocular) Clase filtro Fabricante Clase óptica Impacto Temp. extrema Arco eléctrico Metales fundidos Anti-rayadura (HC) Anti-empaño (AF) Alta reflect. Original Recambio 1,2 a 16 2-XX 2C-XX 4-XX 5-XX 6-XX LIBUS 1 2 3 S (solidez increm.) F (baja energía) B (media energía) A (alta energía) T 8 9 K N R O, MARCO / PATILLAS (montura) Fabricante N° Norma Uso Impacto Cabeza pequeña Grado máximo de filtro LIBUS 3630 166 <vacío> general 3 Líquidos 4 Partículas de polvo gruesas 5 Gas y partículas de polvo finas 8 Arco eléctrico de cortocircuito 9 Metal fundido y sólidos candentes S (solidez increm.) F (baja energía) B (media energía) A (alta energía) H XX
22
IRAM 3630 / EN 166 MARCADO 2-1.2 LIBUS 1FK LIBUS 166 F LIBUS 166 AT
PROTECCIÓN OCULAR MARCADO Filtro UV, HC, impacto 2-1.2 LIBUS 1FK Filtro solar con IR, AF, impacto a temperaturas extremas LIBUS 166 F LIBUS 166 AT 5 LIBUS 1F KN Filtro DIN 5, AF/HC, impacto 6-3.1 LIBUS 1AT N LIBUS 3630 F LIBUS 166 BT 5-2.5 LIBUS 1BT N Filtro solar, AF, impacto a temperaturas extremas
23
IRAM / EN 166 PROTECCIÓN OCULAR INFORMACIÓN
24
EXPOSICIÓN Y JORNADA TÉCNICA INFORMATIVA SOBRE CERTIFICACIÓN
DE ELEMENTOS DE PROTECCIÓN PERSONAL (EPP) MUCHAS GRACIAS Ing. Miguel Caro Gerente Técnico
