1 ESPACIO MODELO ESPACIO PAPEL

2 AutoCAD funciona en el espacio modelo o en el espacio papel.
El Espacio Modelo (ficha Modelo) se emplea para realizar trabajos de diseño y borrador, creando dibujos bidimensionales o tridimensionales. El Espacio Papel (ficha de presentación) se utiliza para crear una presentación acabada de un dibujo para su impresión.

3 El Espacio Modelo y el Espacio Papel son espacios paralelos de trabajo.
Lo que se dibuja en Espacio Modelo sólo puede editarse en Espacio Modelo. Lo que se dibuja en Espacio Papel sólo puede editarse en Espacio Papel. ¡ Existe un Espacio Intermedio donde es posible visualizar y editar el Espacio Modelo desde el Espacio Papel !

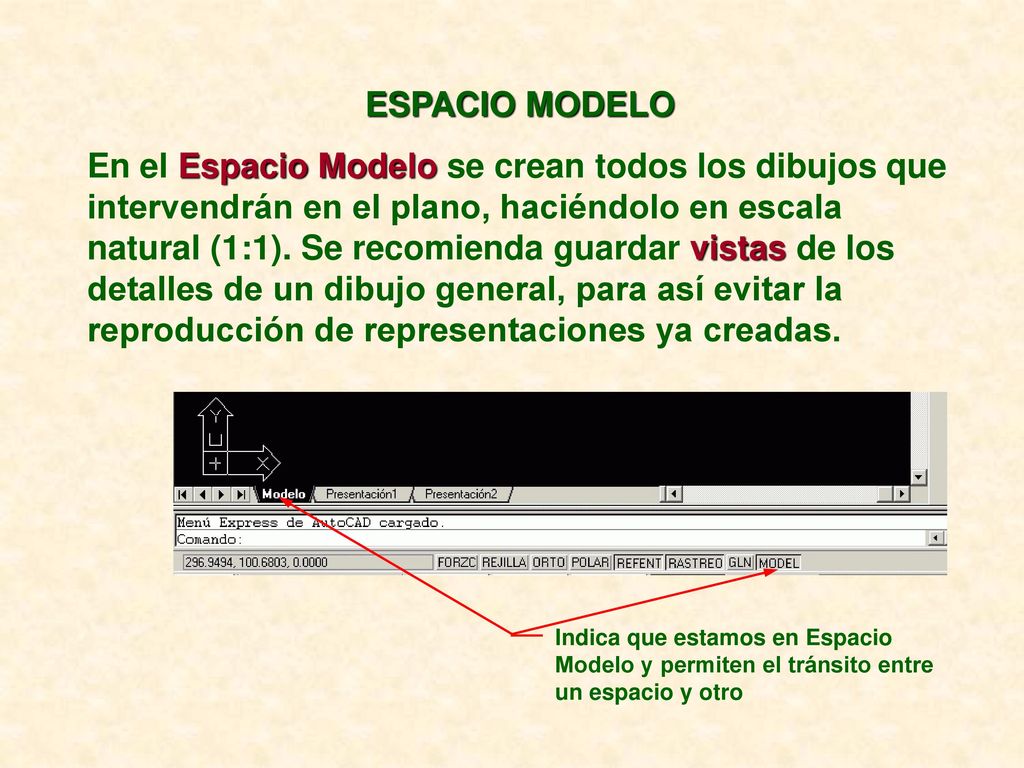

4 ESPACIO MODELO En el Espacio Modelo se crean todos los dibujos que intervendrán en el plano, haciéndolo en escala natural (1:1). Se recomienda guardar vistas de los detalles de un dibujo general, para así evitar la reproducción de representaciones ya creadas. Indica que estamos en Espacio Modelo y permiten el tránsito entre un espacio y otro

5 ESPACIO MODELO Observe que no se ha acotado
Existen dos dibujos. La escala, el formato y los detalles de ampliación se aplican en el Espacio Papel

6 ESPACIO PAPEL En el Espacio Papel se compone el plano. Es aquí donde se inserta el formato, se crean los textos, (notas, títulos, etc.) y se colocan algunos símbolos que completan la representación. El plano se compone de tantas ventanas de visualización (viewports) como detalles se necesiten, pudiendo utilizar vistas guardadas para este objetivo. Al invocar el Espacio Papel se abre la caja de diálogos Configurar Página, que permite dar formato a la impresión (tamaño de papel, formato, escala de impresión, ventana de impresión, tipo de impresora, etc,

7 Configurar Página Orienta el dibujo en la presentación
Selección del tamaño del papel Selección del área de dibujo a trazar

8 Esta forma de trabajo no es absoluta.
ESPACIO PAPEL Si conocemos el número de vistas que necesitamos, al entrar al Espacio Papel, se debe eliminar la ventana de visualización por defecto y solicitar el número de ventanas con las que vamos a trabajar. Esta forma de trabajo no es absoluta. También se pueden crear las ventanas una a una, según surja la necesidad de incorporar nuevas vistas. Después de seleccionadas las vistas necesarias debemos insertar el formato que necesitamos.

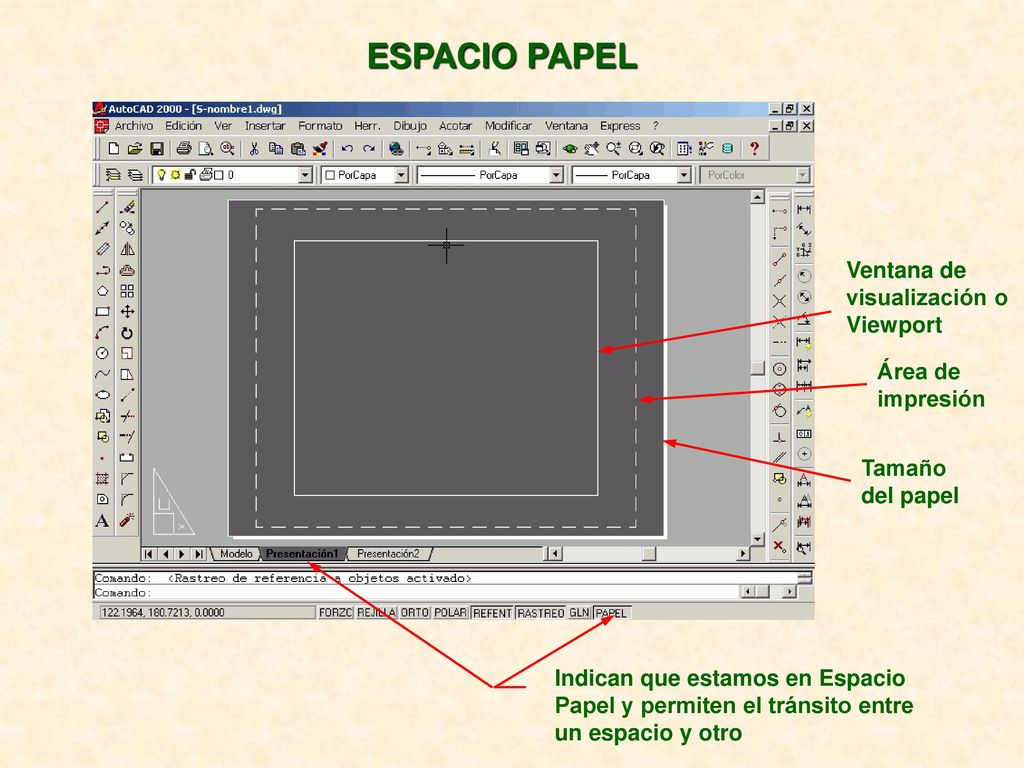

9 ESPACIO PAPEL Ventana de visualización o Viewport Área de impresión
Tamaño del papel Indican que estamos en Espacio Papel y permiten el tránsito entre un espacio y otro

10 VENTANAS DE VISUALIZACIÓN Deben ser creadas en una capa propia.
AutoCad abre las presentaciones con una sola ventana de visualización que permite ver todo lo que se ha dibujado en el Espacio Modelo. Se pueden crear tantas ventanas como se requiera desde la caja de diálogos Ventanas Gráficas Las ventanas de visualización pueden ser editadas (eliminadas, copiadas, desplazadas, agrandadas, empequeñecidas, etc.). Deben ser creadas en una capa propia. Desde el espacio papel no se edita el dibujo creado en el Espacio Modelo, sólo las ventanas.

11 Ventanas Gráficas Capa adjudicada a las ventanas Detalle de la esquina inferior derecha de la planta

12 ESPACIO INTERMEDIO Para poder editar el Modelo durante la confección del plano, debemos hacer CLICK en la ficha PAPEL de la barra de estado. La ventana activa se verá reforzada avisándonos que podemos comenzar con la edición. Para pasar de una ventana a la otra bastará con hacer CLICK en la ventana deseada. La edición en este espacio consistirá en proporcionar la escala adecuada a las diferentes vistas y detalles. No es para crear nuevas vistas ni para hacer grandes modificaciones sobre el dibujo.

13 ESPACIO INTERMEDIO Ventana activa
Indica que se visualizan los dos espacios y que se puede editar el modelo en la ventana activa

14 ESPACIO INTERMEDIO La escala se otorga utilizando la opción XP del ZOOM-FACTOR. Esta escala no afecta las dimensiones del modelo. Es una escala virtual o lo que es lo mismo el modelo será visualizado a escala. Si durante la edición se aplica otro ZOOM en el Espacio Intermedio, la escala se pierde. Si cambiamos el ZOOM, en el Espacio Papel, no se afecta la escala en el Espacio Intermedio.

15 ESPACIO INTERMEDIO (ACOTADO)
Después de dar escala a las diferentes vistas y detalles se procede a acotar. Se acota en el Espacio Intermedio, donde visualizamos y editamos el modelo desde el Espacio Papel. En la caja de diálogos Administrador de Estilos de Cota podemos establecer la manera de acotar en presentación. Durante el proceso de acotado, frecuentemente, se hace necesario hacer Zoom de acercamiento, si este ZOOM lo realizamos en el Espacio Intermedio, perdemos la escala. Debemos buscar el Espacio Papel, hacer Zoom y retornar al Espacio Intermedio, donde se acota.

16 ADMINISTRADOR DE ESTILOS DE COTA
Se declara la escala ventana a ventana Escala la cota (en la presentación) de acuerdo a los parámetros previamente establecidos Se recomienda

17 TERMINACIÓN Cuando la edición y acotado del modelo, desde el espacio intermedio, se considera terminada, se retorna al Espacio Papel. Se incorporan las notas, títulos, escalas, símbolos, y todo aquello que deba complementar un plano. Por último se desactiva la capa donde se insertaron las ventanas de visualización.
