Herramientas para la Modelación.
Explanaciones Cálculo de Tensiones y Asentamiento vertical utilizando como herramienta la modelación numérica Sub-Sistema Sigma/W Sub-Sistema de Geo-Slope Sigma/W Herramientas para la Modelación.
2

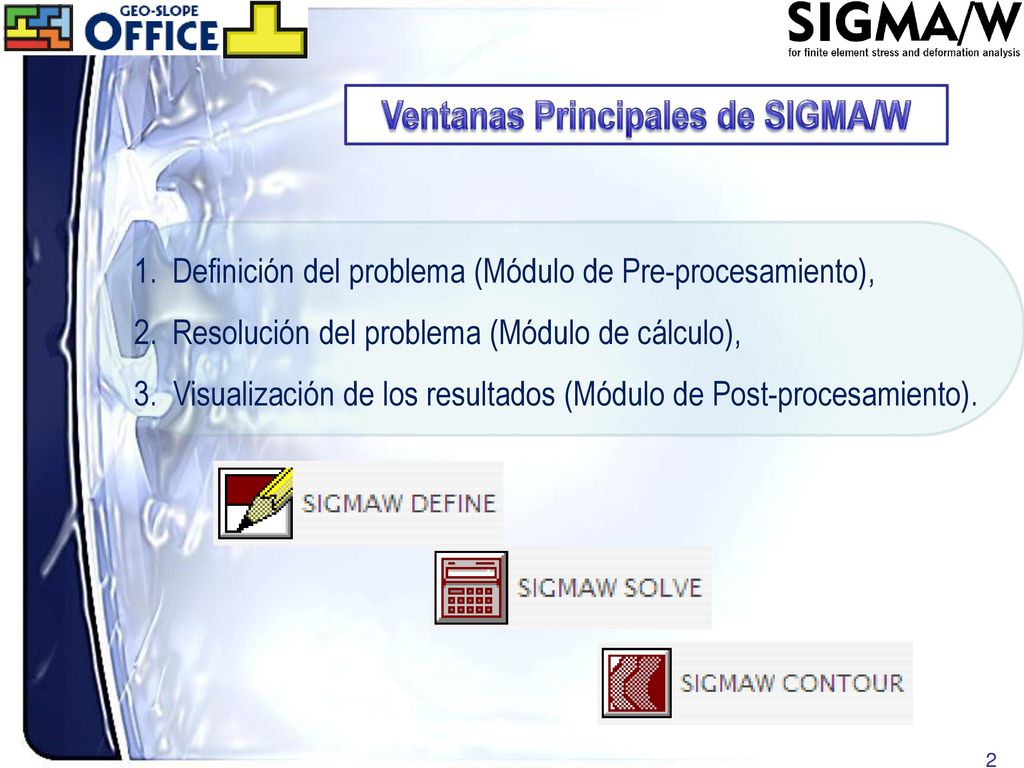

Ventanas Principales de SIGMA/W
Definición del problema (Módulo de Pre-procesamiento), Resolución del problema (Módulo de cálculo), Visualización de los resultados (Módulo de Post-procesamiento).
3

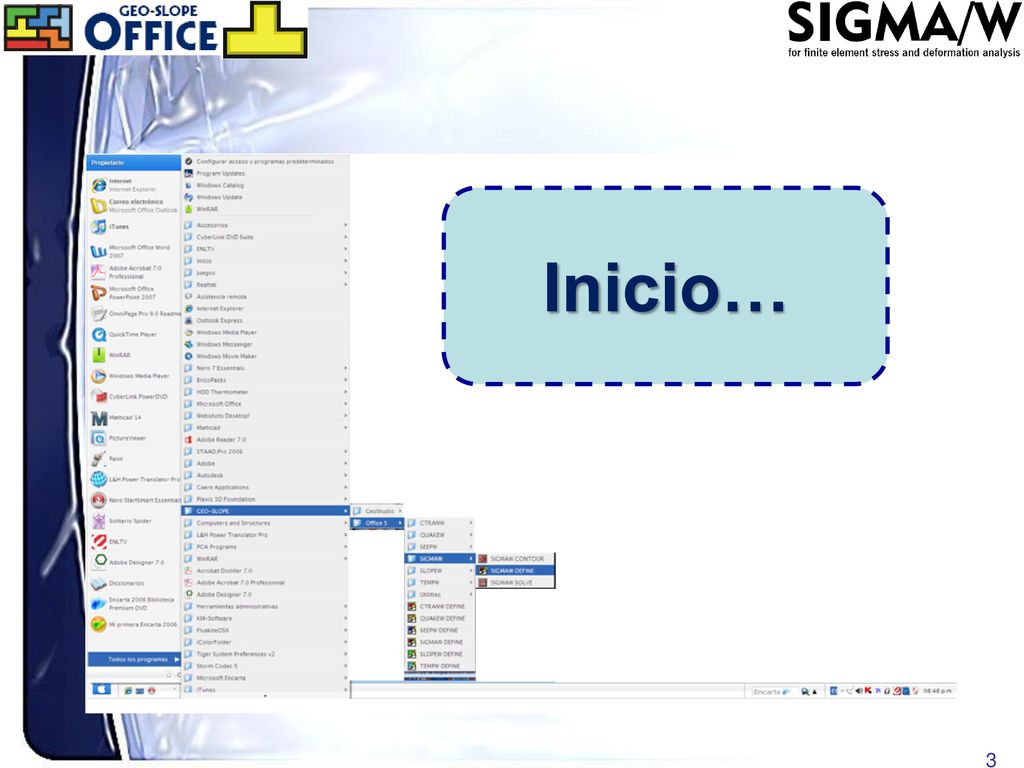

Inicio…
4

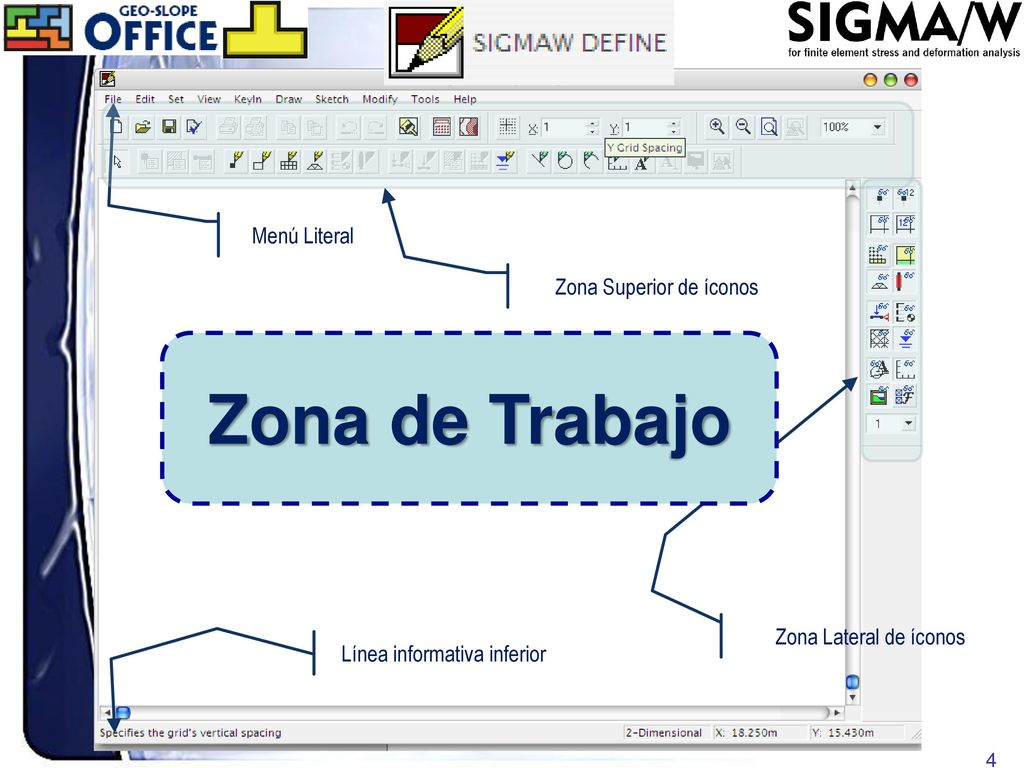

Zona de Trabajo Menú Literal Zona Superior de íconos
Zona Lateral de íconos Línea informativa inferior
5

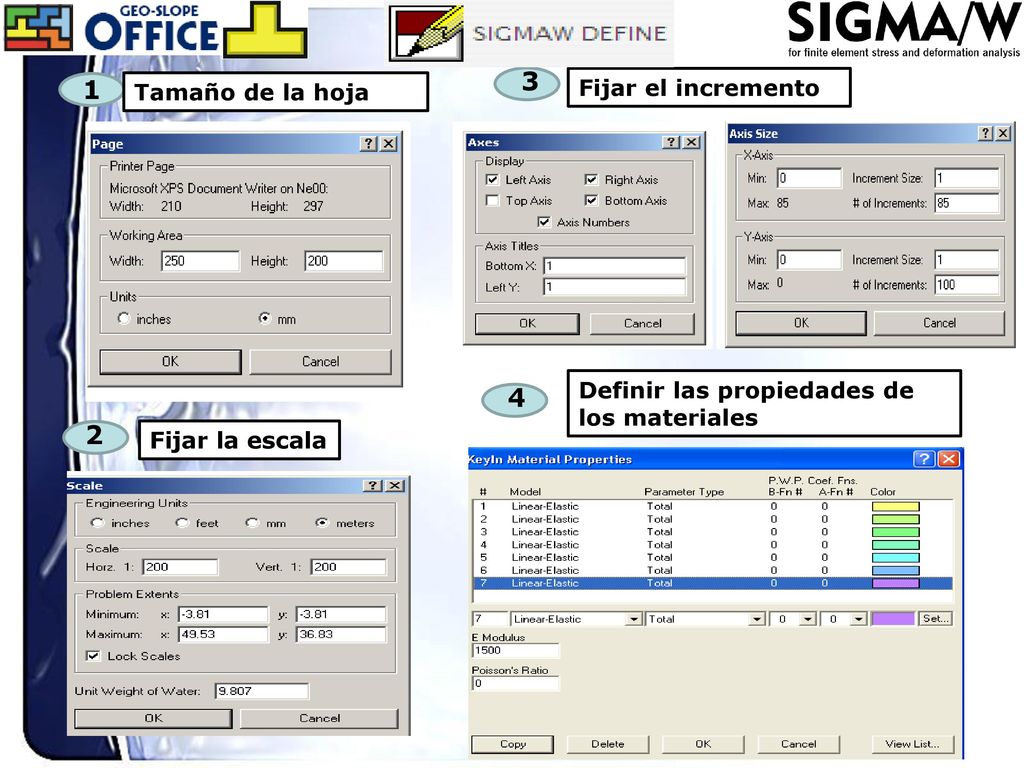

3 1 4 2 Fijar el incremento Tamaño de la hoja
Definir las propiedades de los materiales 2 Fijar la escala
6

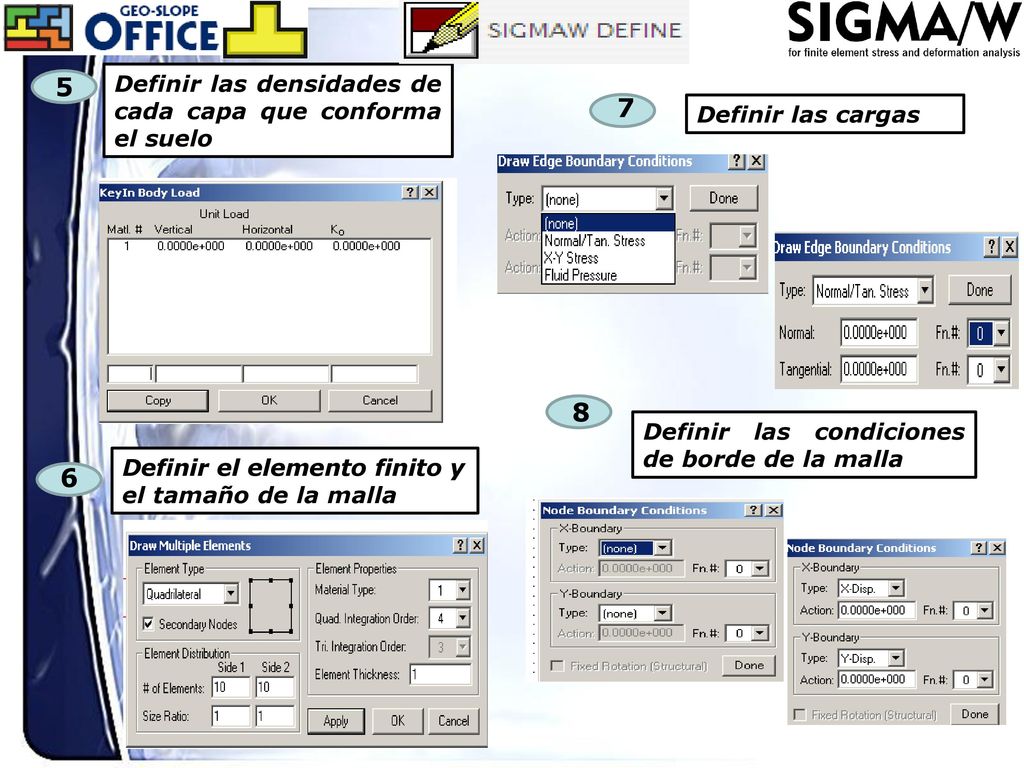

5 7 8 6 Definir las densidades de cada capa que conforma el suelo
Definir las cargas 8 Definir las condiciones de borde de la malla Definir el elemento finito y el tamaño de la malla 6
7

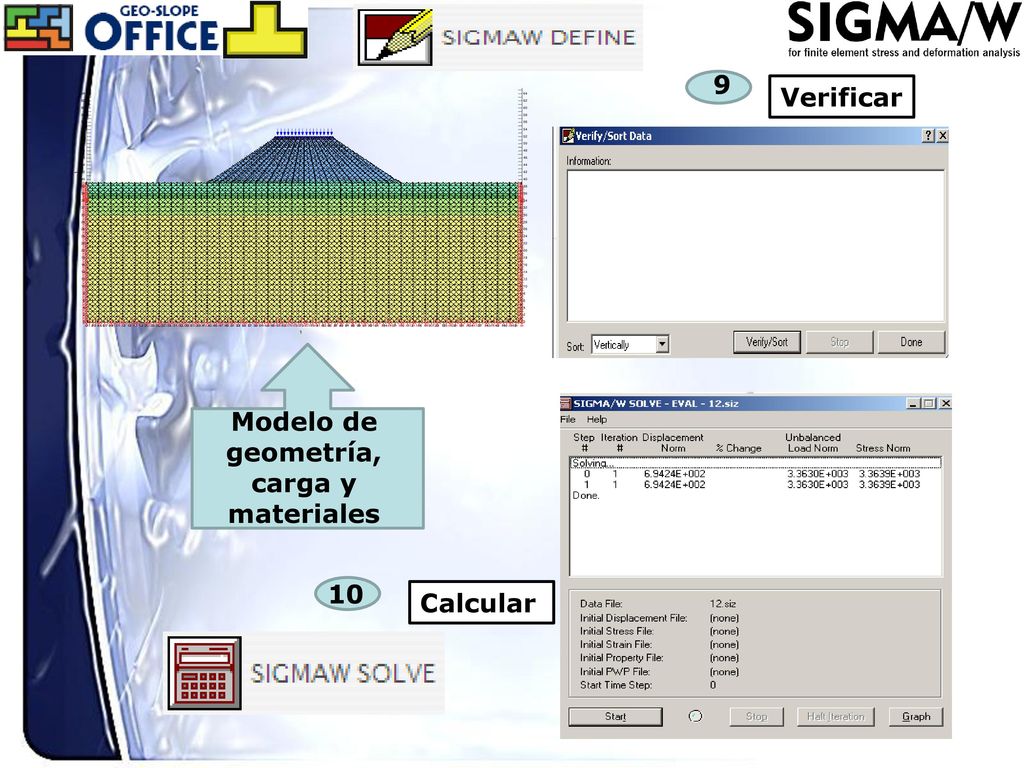

Modelo de geometría, carga y materiales
9 Verificar Modelo de geometría, carga y materiales 10 Calcular
8
Isobaras de la variable respuesta (tensión, desplazamiento, etc.)
11 Gráfico de tensiones, desplazamiento, etc. 13 12 Círculo de Mohr
9
Problema Obtener las tensiones por carga impuesta y el desplazamiento vertical (asentamiento) de un terraplén de 1m de altura, con talud 1,5 : 1, corona de 3m de ancho y una carga impuesta por la súper – estructura de 14kN/m2 Los datos se muestran a continuación.
10
P=14kN/m2 E= 30000kPa μ = 0,35 E= 25000kPa 2,00m 1,50m 3,00m 1,00m 6,00m
11

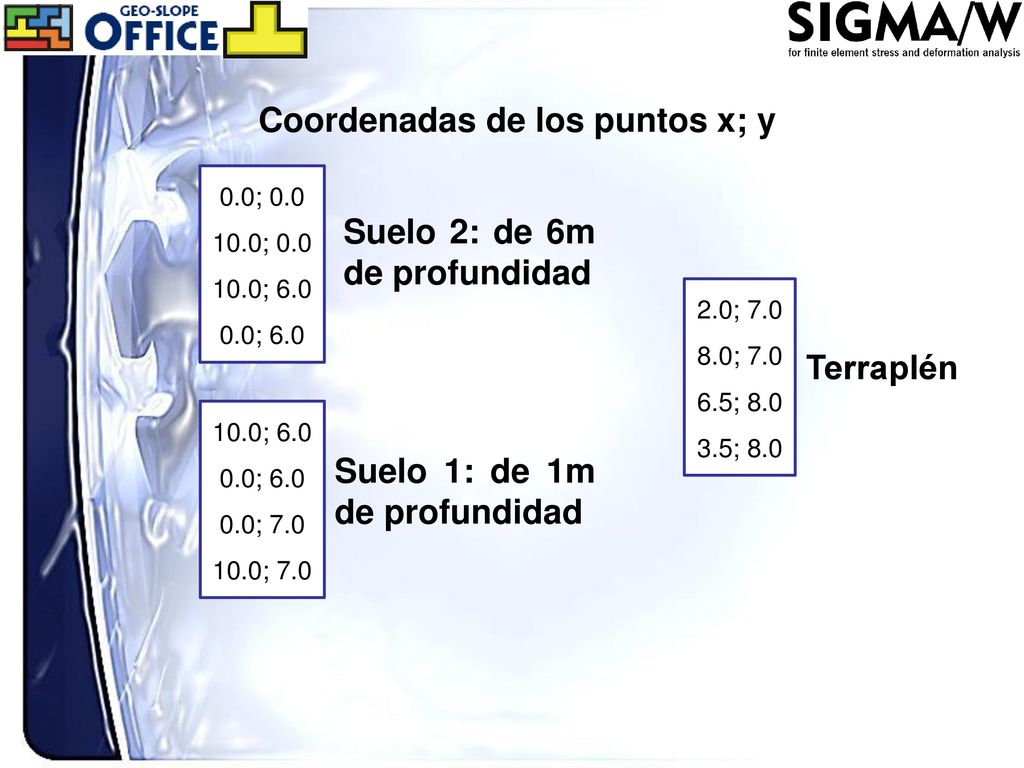

Coordenadas de los puntos x; y
0.0; 0.0 10.0; 0.0 10.0; 6.0 0.0; 6.0 Suelo 2: de 6m de profundidad 2.0; 7.0 8.0; 7.0 6.5; 8.0 3.5; 8.0 Terraplén 10.0; 6.0 0.0; 6.0 0.0; 7.0 10.0; 7.0 Suelo 1: de 1m de profundidad
12

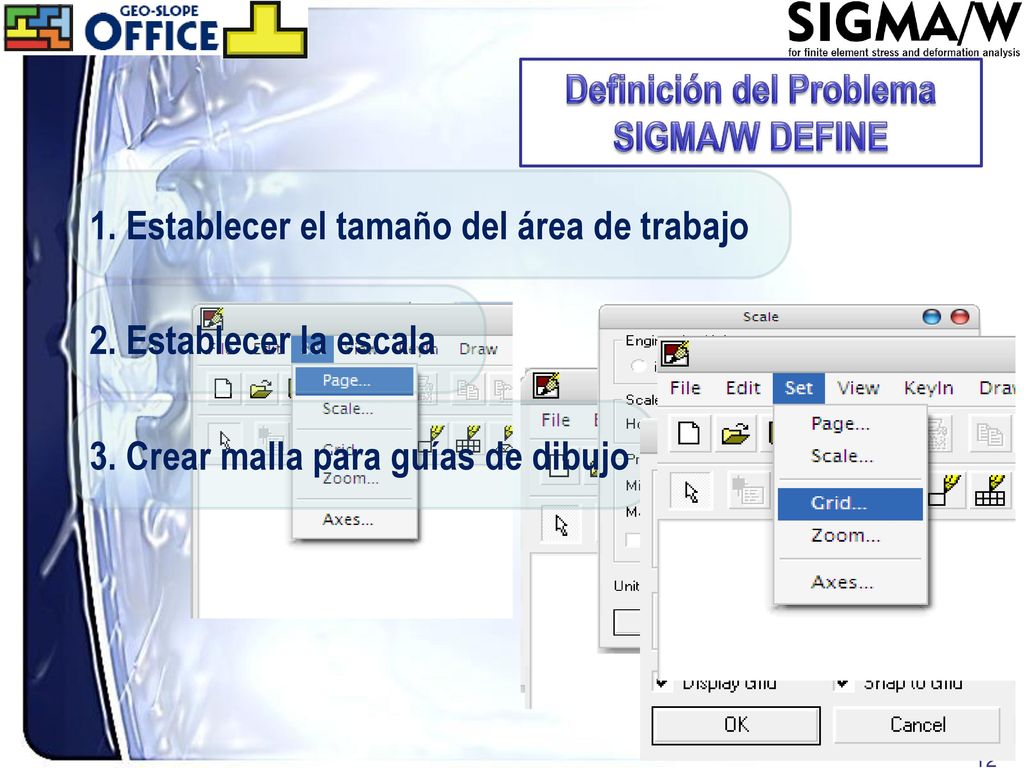

Definición del Problema
SIGMA/W DEFINE 1. Establecer el tamaño del área de trabajo 2. Establecer la escala 3. Crear malla para guías de dibujo
13

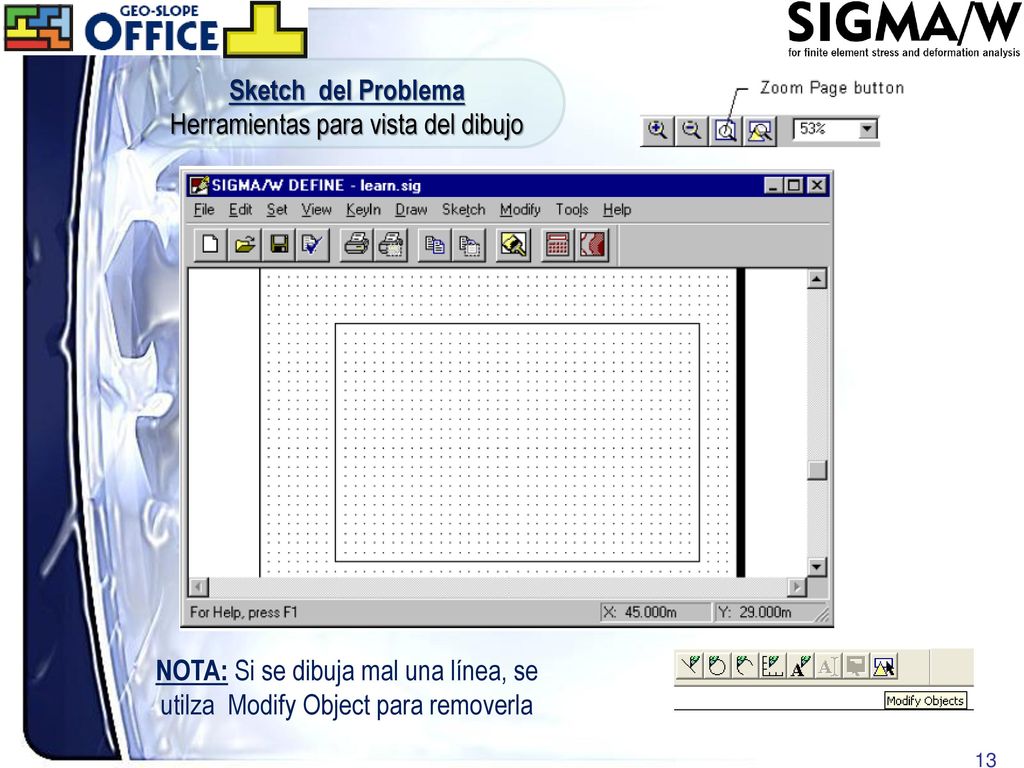

Herramientas para vista del dibujo
Sketch del Problema Herramientas para vista del dibujo NOTA: Si se dibuja mal una línea, se utilza Modify Object para removerla .
14

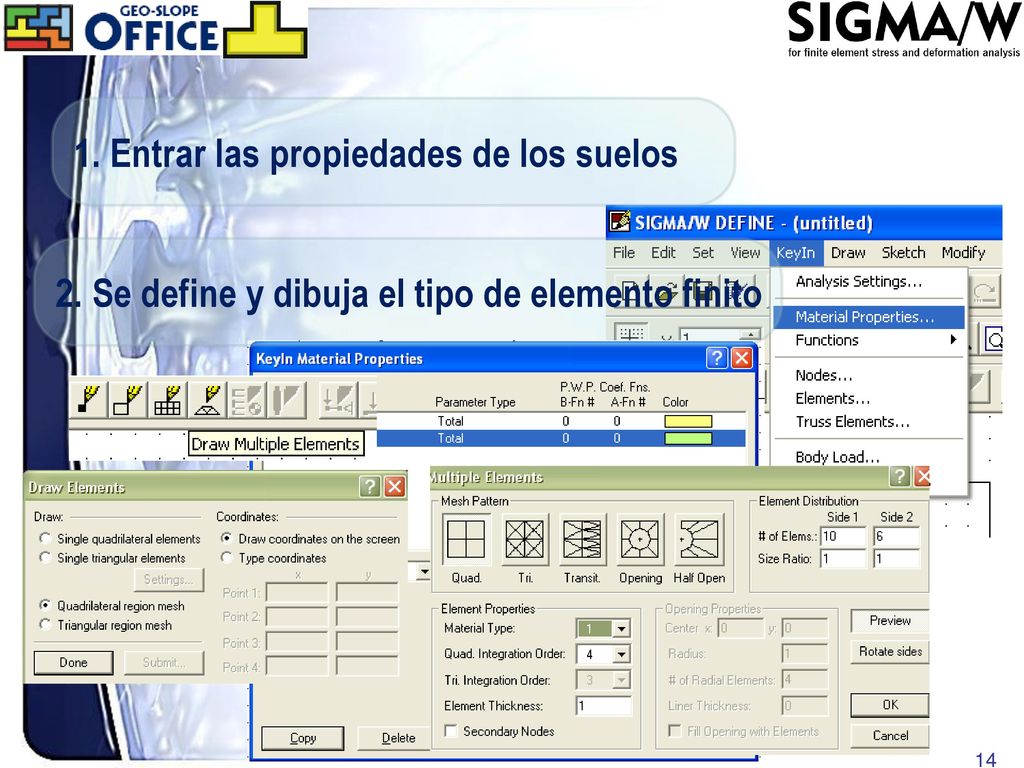

1. Entrar las propiedades de los suelos
2. Se define y dibuja el tipo de elemento finito
