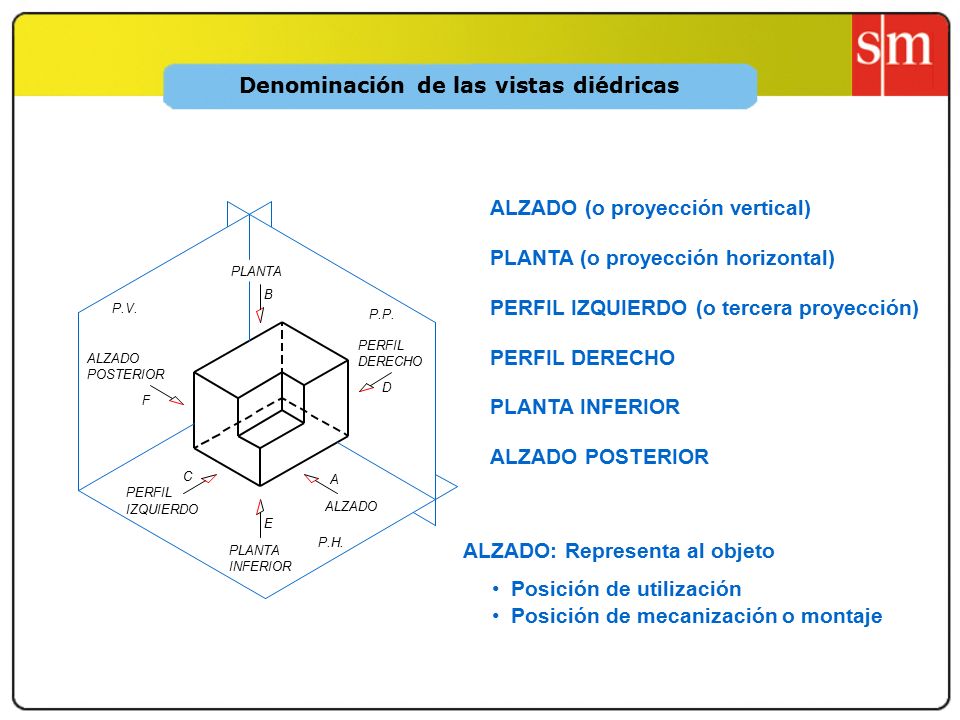

1 ALZADO (o proyección vertical) PLANTA (o proyección horizontal) PERFIL IZQUIERDO (o tercera proyección) PERFIL DERECHO PLANTA INFERIOR ALZADO POSTERIOR P.V. F POSTERIOR ALZADO P.H. E INFERIOR PLANTA IZQUIERDO PERFIL C A ALZADO B PLANTA P.P. PERFIL DERECHO D ALZADO: Representa al objeto Posición de utilización Posición de mecanización o montaje Denominación de las vistas diédricas

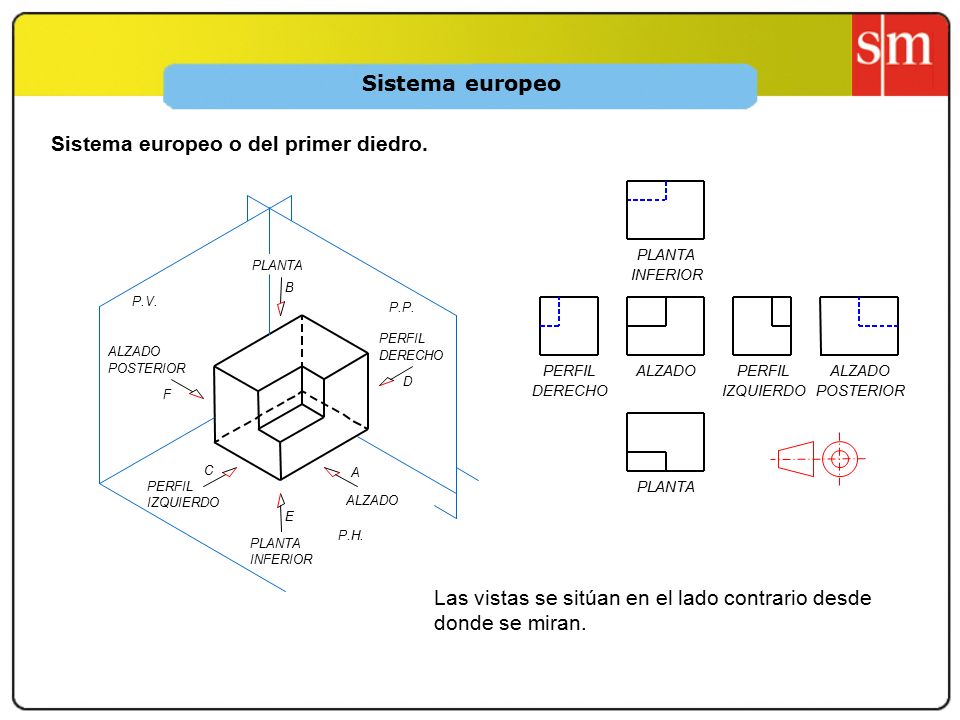

2 Las vistas se sitúan en el lado contrario desde donde se miran. PLANTA ALZADO DERECHO PERFIL IZQUIERDO PERFIL POSTERIOR ALZADO INFERIOR PLANTA F POSTERIOR ALZADO E INFERIOR PLANTA IZQUIERDO PERFIL C A ALZADO B PLANTA PERFIL DERECHO D P.V. P.H. P.P. Sistema europeo Sistema europeo o del primer diedro.

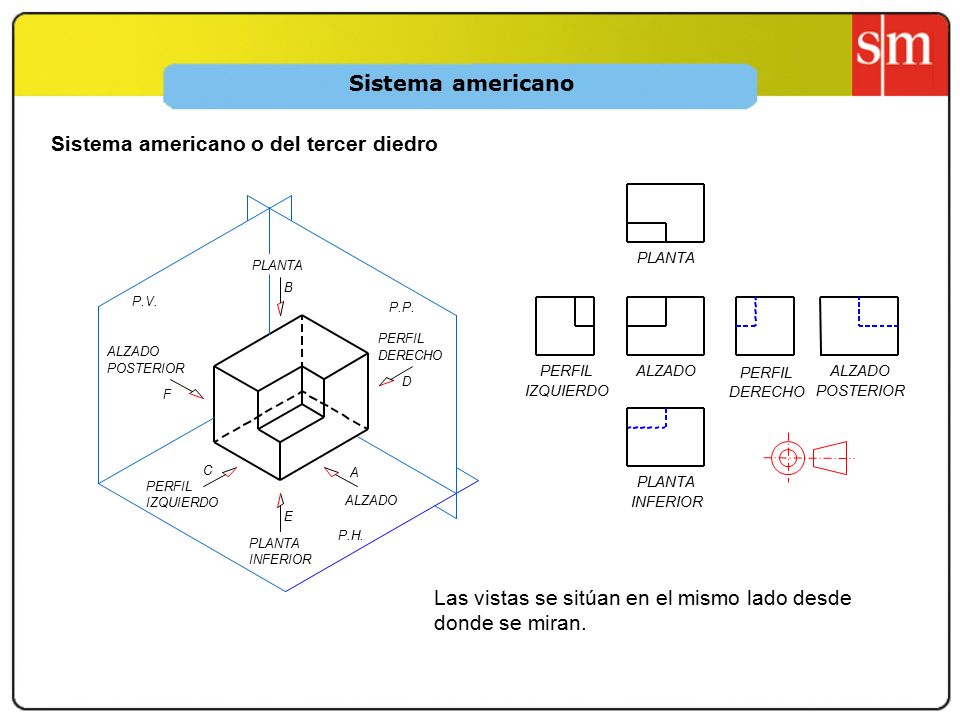

3 Las vistas se sitúan en el mismo lado desde donde se miran. PLANTA ALZADO DERECHO PERFIL IZQUIERDO PERFIL POSTERIOR ALZADO INFERIOR PLANTA F POSTERIOR ALZADO E INFERIOR PLANTA IZQUIERDO PERFIL C A ALZADO B PLANTA PERFIL DERECHO D P.V. P.H. P.P. Sistema americano Sistema americano o del tercer diedro

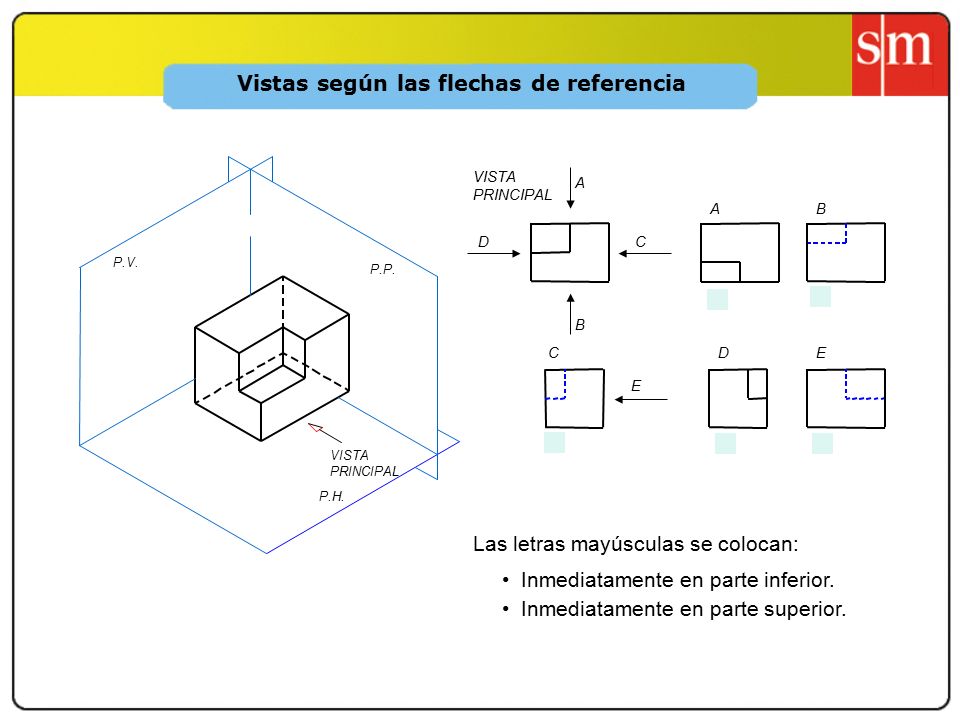

4 Las letras mayúsculas se colocan: Inmediatamente en parte inferior. Inmediatamente en parte superior. A VISTA PRINCIPAL EDC B VISTA PRINCIPAL P.V. P.H. P.P. A DC B E A EDC B Vistas según las flechas de referencia

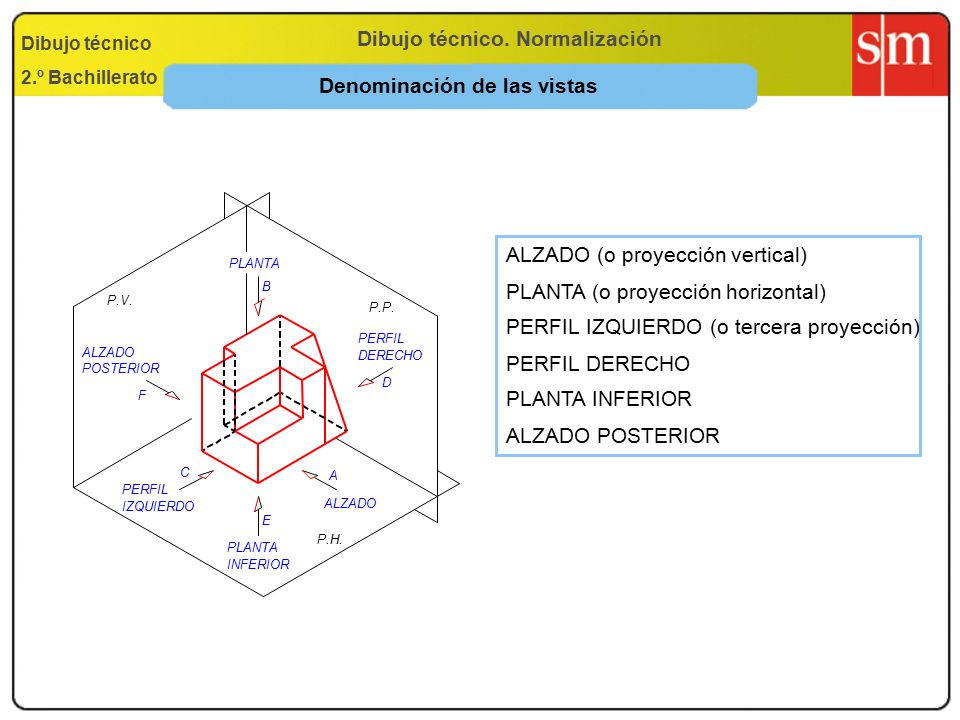

5 Denominación de las vistas Dibujo técnico 2.º Bachillerato ALZADO (o proyección vertical) PLANTA (o proyección horizontal) PERFIL IZQUIERDO (o tercera proyección) PERFIL DERECHO PLANTA INFERIOR ALZADO POSTERIOR IZQUIERDO PERFIL POSTERIOR ALZADO F PLANTA INFERIOR C E A PLANTA PERFIL DERECHO B D P.V. P.H. P.P. Dibujo técnico. Normalización

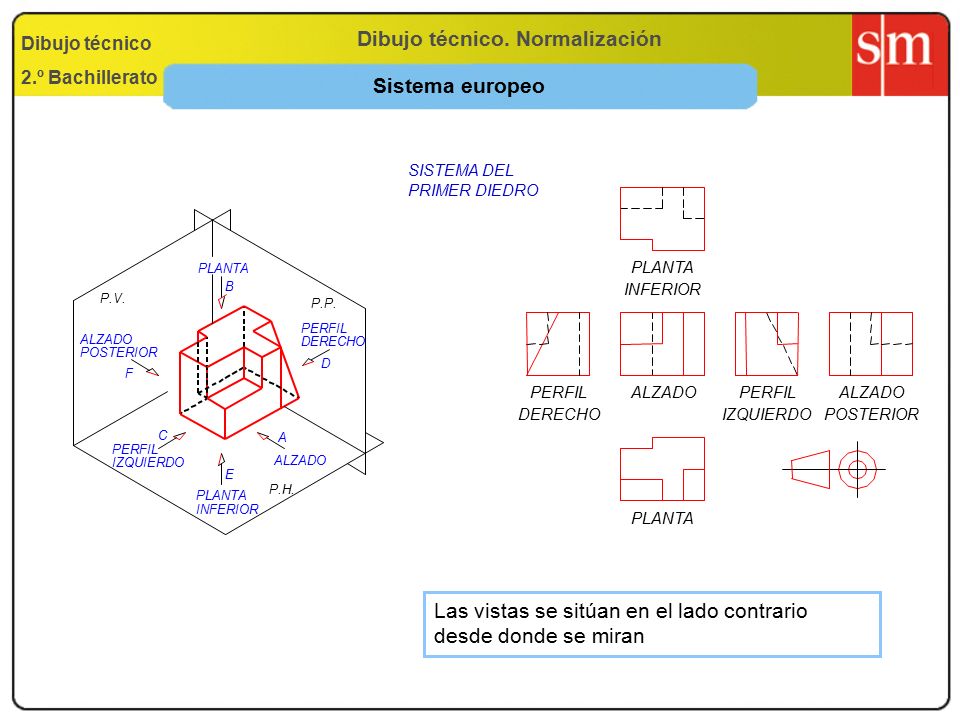

6 Sistema europeo Dibujo técnico 2.º Bachillerato SISTEMA DEL PRIMER DIEDRO PLANTAPERFIL DERECHO ALZADOPERFIL IZQUIERDOINFERIOR PLANTAALZADO POSTERIOR Las vistas se sitúan en el lado contrario desde donde se miran IZQUIERDO PERFIL POSTERIOR ALZADO F PLANTA INFERIOR C E A PLANTA PERFIL DERECHO B D P.V. P.H. P.P. Dibujo técnico. Normalización

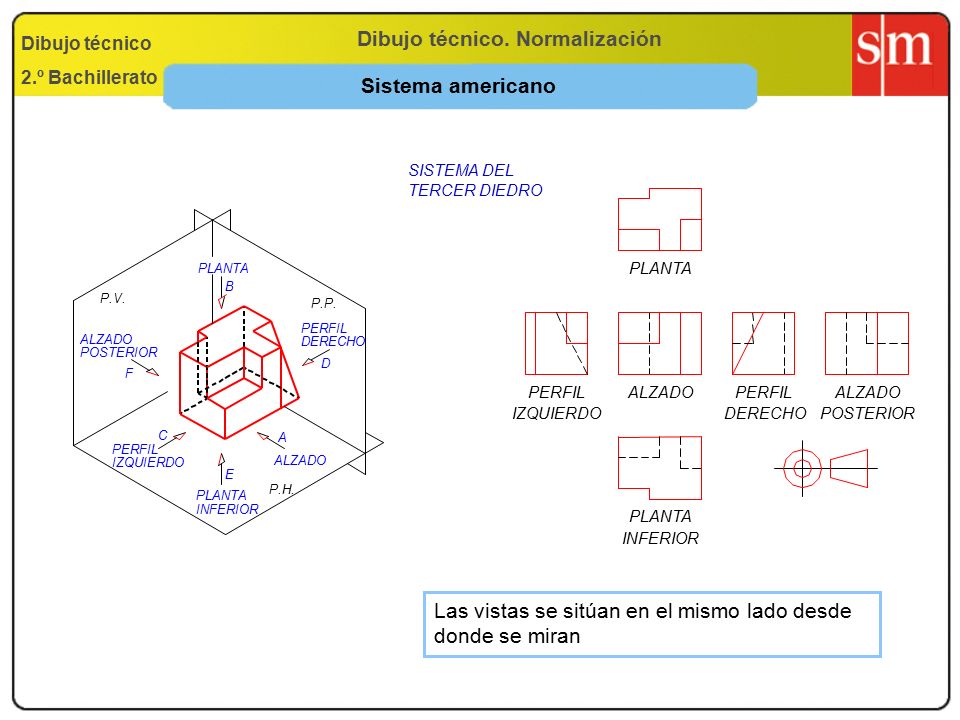

7 Sistema americano Dibujo técnico 2.º Bachillerato SISTEMA DEL TERCER DIEDRO Las vistas se sitúan en el mismo lado desde donde se miran IZQUIERDO PERFIL POSTERIOR ALZADO F PLANTA INFERIOR C E A PLANTA PERFIL DERECHO B D P.V. P.H. P.P. IZQUIERDO PERFIL INFERIOR PLANTAALZADOPLANTA DERECHO PERFIL POSTERIOR ALZADO Dibujo técnico. Normalización

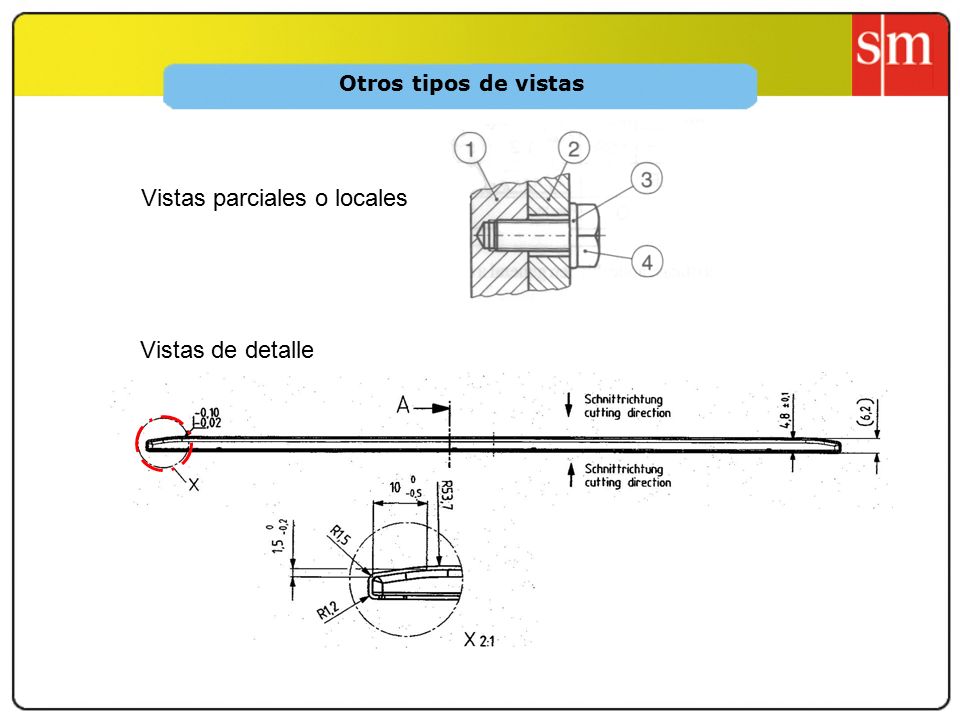

8 Vistas de detalle Vistas parciales o locales Otros tipos de vistas

9 Vistas parciales y locales. Croquización Dibujo técnico 2.º Bachillerato Croquización Croquis: dibujo de proporciones de un objeto realizado a mano alzada con lapicero Vista local: dibujo ampliado de detalle de una zona identificada de la pieza Vista parcial: dibujo de una vista que no corresponde con ninguna de las vistas ortogonales de proyección A A B(5:1) 6 B Dibujo técnico. Normalización

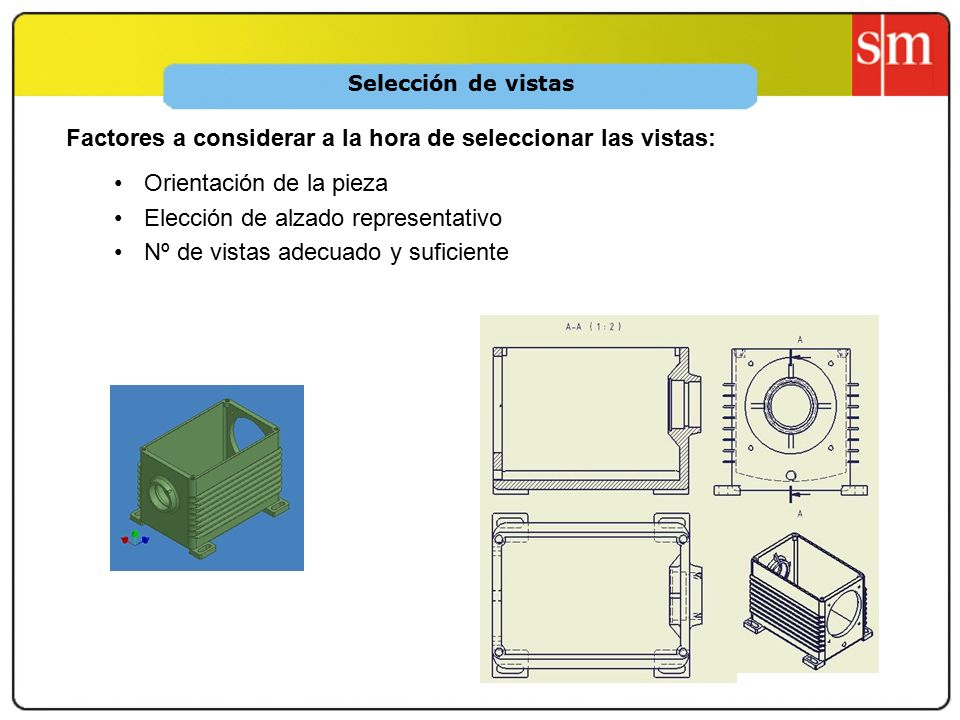

10 Orientación de la pieza Elección de alzado representativo Nº de vistas adecuado y suficiente Selección de vistas Factores a considerar a la hora de seleccionar las vistas:
