Diferentes posiciones del plano
SISTEMA DIÉDRICO Diferentes posiciones del plano
2
Plano Oblícuo PV va a va PV ha ha PH PH
3

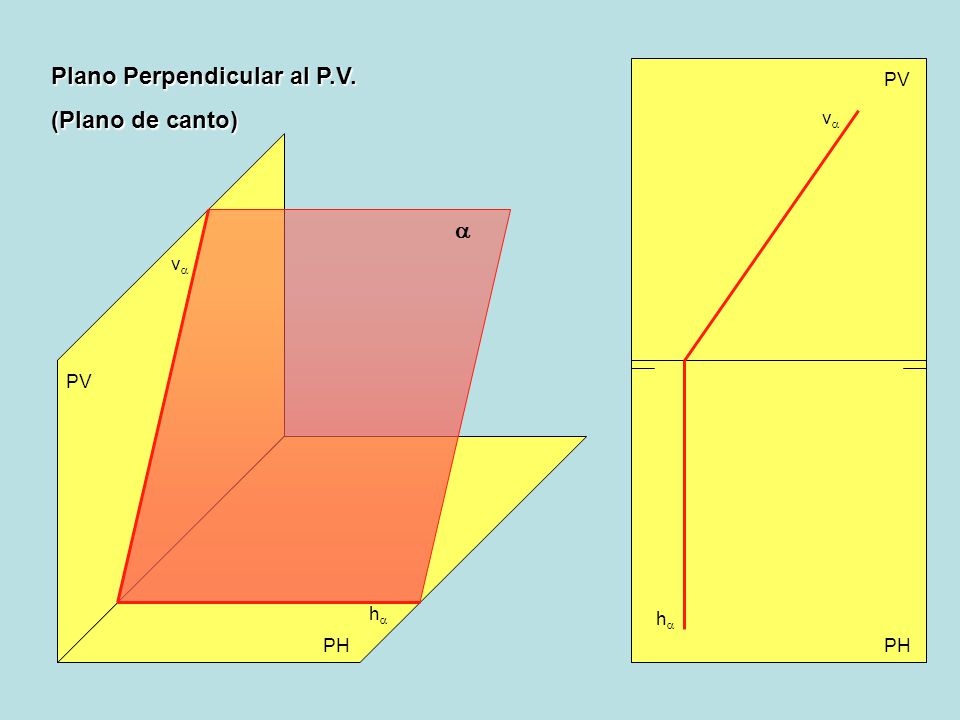

Plano Perpendicular al P.V. (Plano de canto)
va a va PV ha ha PH PH
4
Plano Perpendicular al P.H. (Plano Vertical)
PV va a va PV ha ha PH PH
5
Plano Perpendicular al P.V. y P.H. (Plano de perfil)
va a va PV ha ha PH PH
6
Plano Paralelo al P.H. (Plano horizontal) PV va a va PV PH PH
7

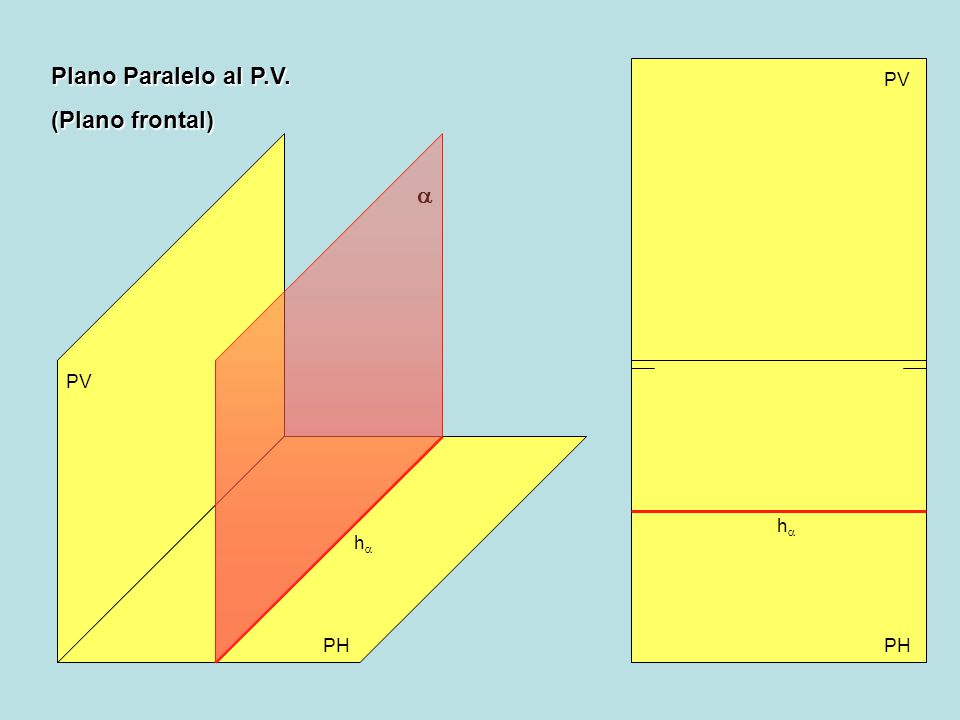

Plano Paralelo al P.V. (Plano frontal) PV a PV ha ha PH PH
8
Plano Paralelo a la línea de tierra
PV va a va PV ha ha PH PH
9
Plano que contiene a la línea de tierra
PV P2 a va ha PV P2 P P1 Cuando el plano contiene a la línea de tierra las dos trazas coinciden con la línea de tierra por lo que el plano no queda suficientemente definido ya que cualquier plano que pase por la línea de tierra tendrá las mismas trazas. Para solucionarlo se representa un punto perteneciente al plano que nos va a indicar la inclinación de éste. P1 va ha PH PH
