CREATIVIDAD, ARTE Y PRECISIÓN

Presentación del tema: "CREATIVIDAD, ARTE Y PRECISIÓN"— Transcripción de la presentación:

1 CREATIVIDAD, ARTE Y PRECISIÓN
DIBUJO TÉCNICO “APRENDER SIN PENSAR ES TIEMPO PERDIDO. PENSAR SIN APRENDER ES PELIGROSO” CONFUCIO

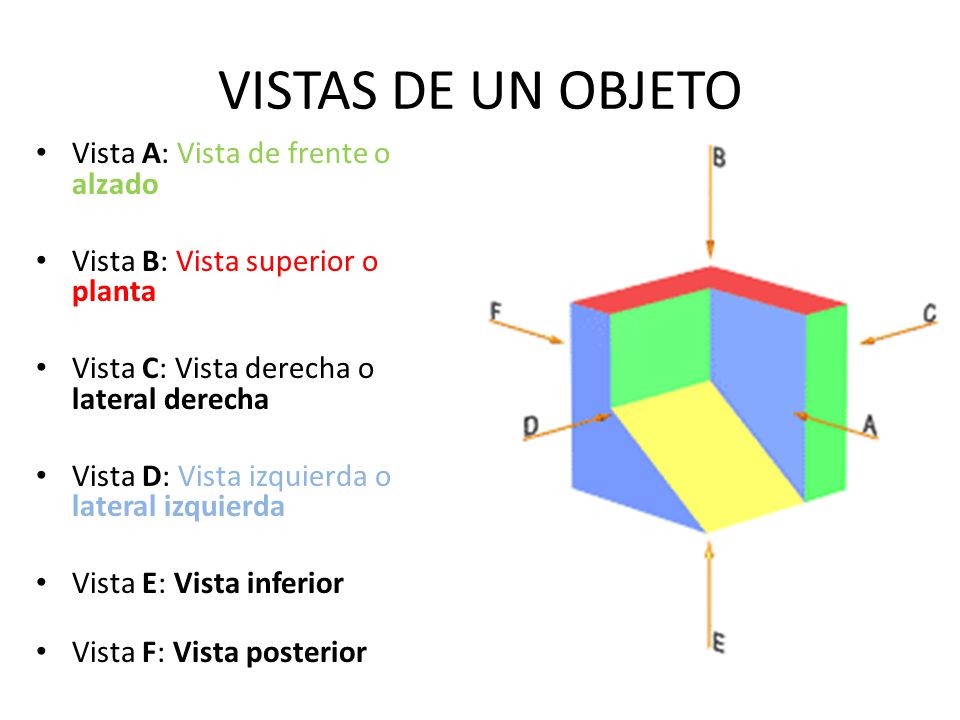

2 VISTAS DE UN OBJETO Vista A: Vista de frente o alzado
Vista B: Vista superior o planta Vista C: Vista derecha o lateral derecha Vista D: Vista izquierda o lateral izquierda Vista E: Vista inferior Vista F: Vista posterior

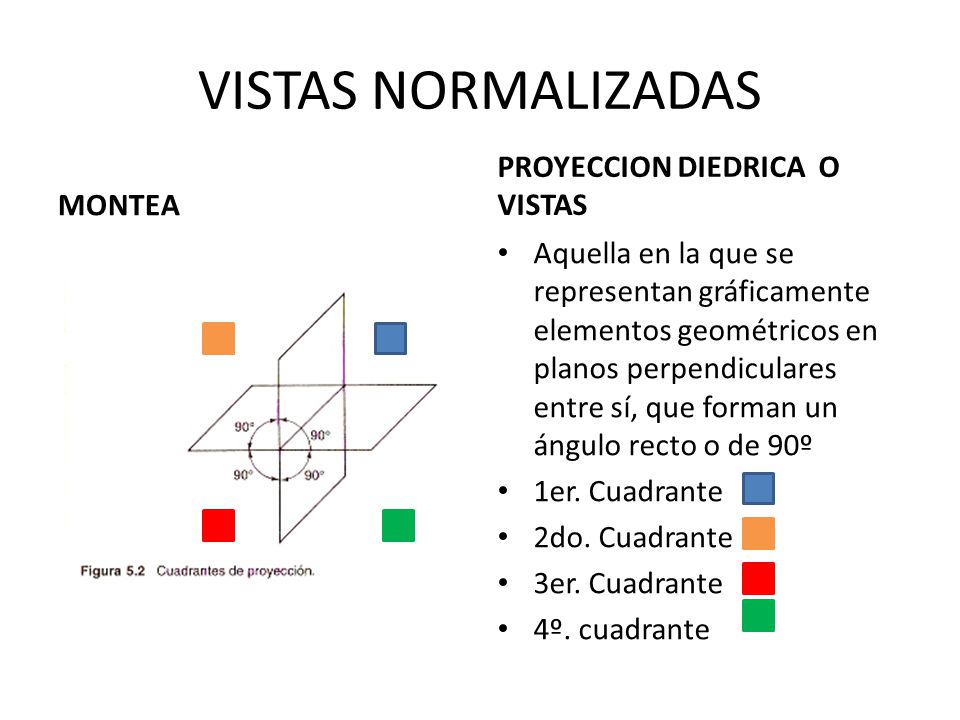

3 VISTAS NORMALIZADAS PROYECCION DIEDRICA O VISTAS MONTEA
Aquella en la que se representan gráficamente elementos geométricos en planos perpendiculares entre sí, que forman un ángulo recto o de 90º 1er. Cuadrante 2do. Cuadrante 3er. Cuadrante 4º. cuadrante

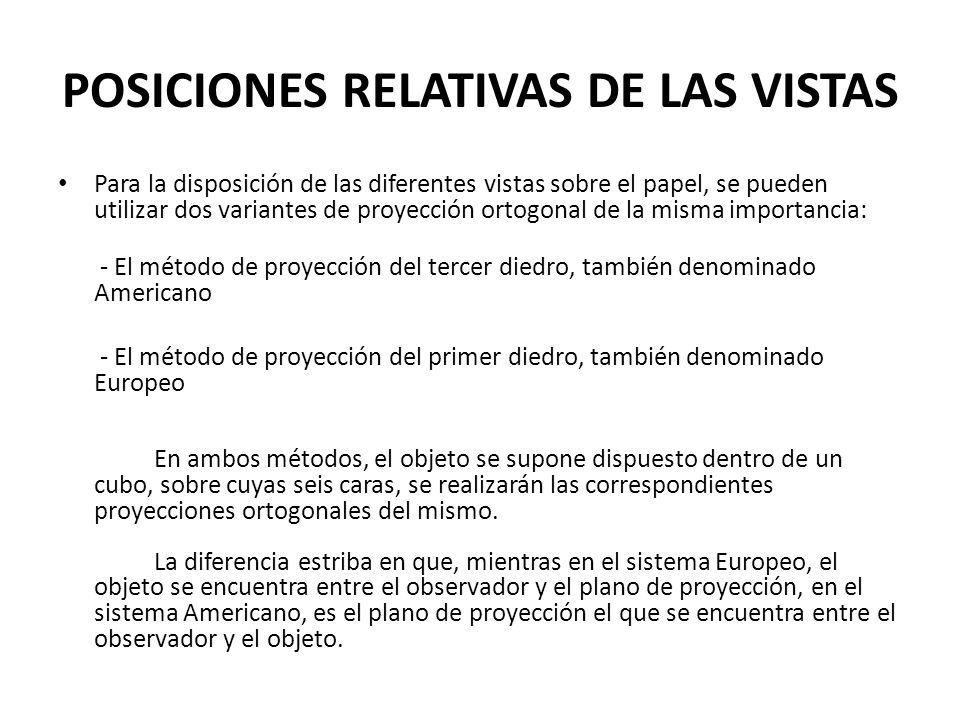

4 POSICIONES RELATIVAS DE LAS VISTAS
Para la disposición de las diferentes vistas sobre el papel, se pueden utilizar dos variantes de proyección ortogonal de la misma importancia: - El método de proyección del tercer diedro, también denominado Americano - El método de proyección del primer diedro, también denominado Europeo                               En ambos métodos, el objeto se supone dispuesto dentro de un cubo, sobre cuyas seis caras, se realizarán las correspondientes proyecciones ortogonales del mismo.           La diferencia estriba en que, mientras en el sistema Europeo, el objeto se encuentra entre el observador y el plano de proyección, en el sistema Americano, es el plano de proyección el que se encuentra entre el observador y el objeto.

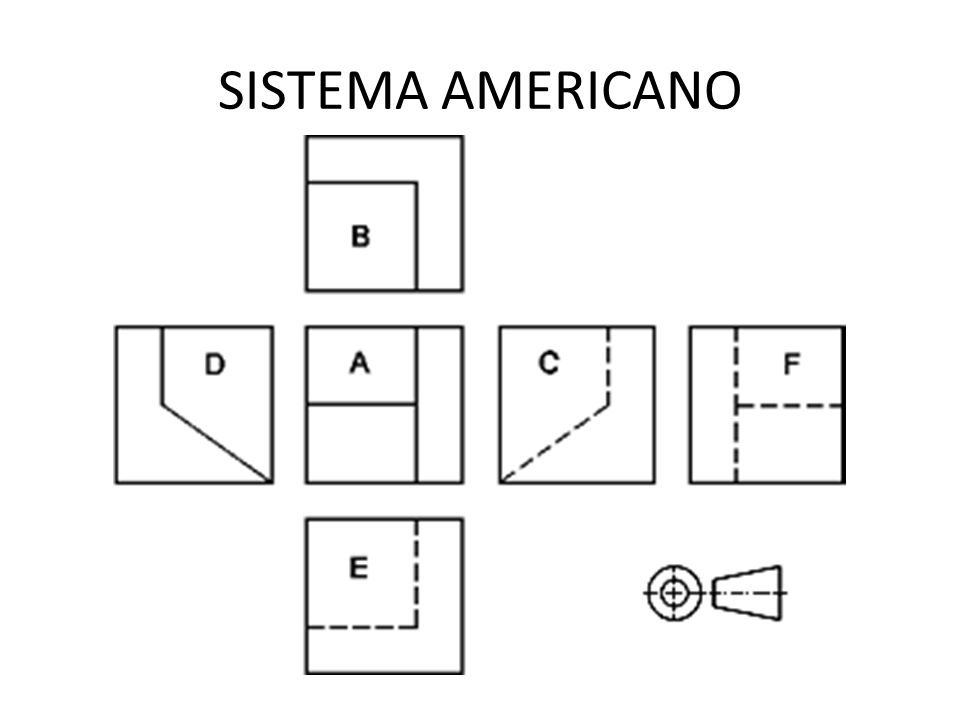

5 SISTEMA AMERICANO

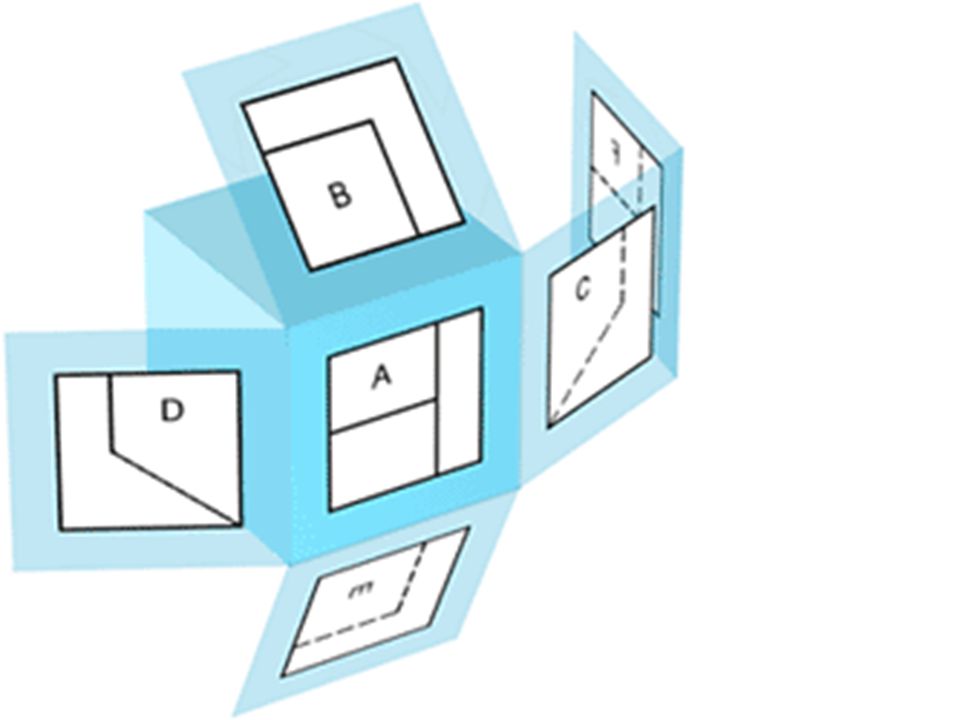

6

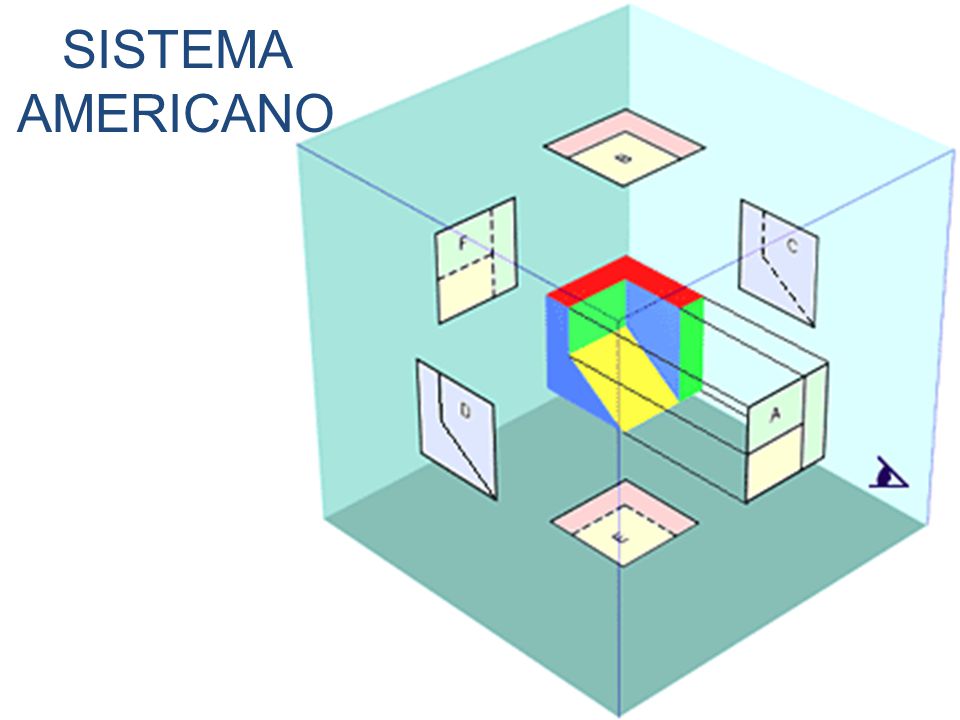

7 SISTEMA AMERICANO

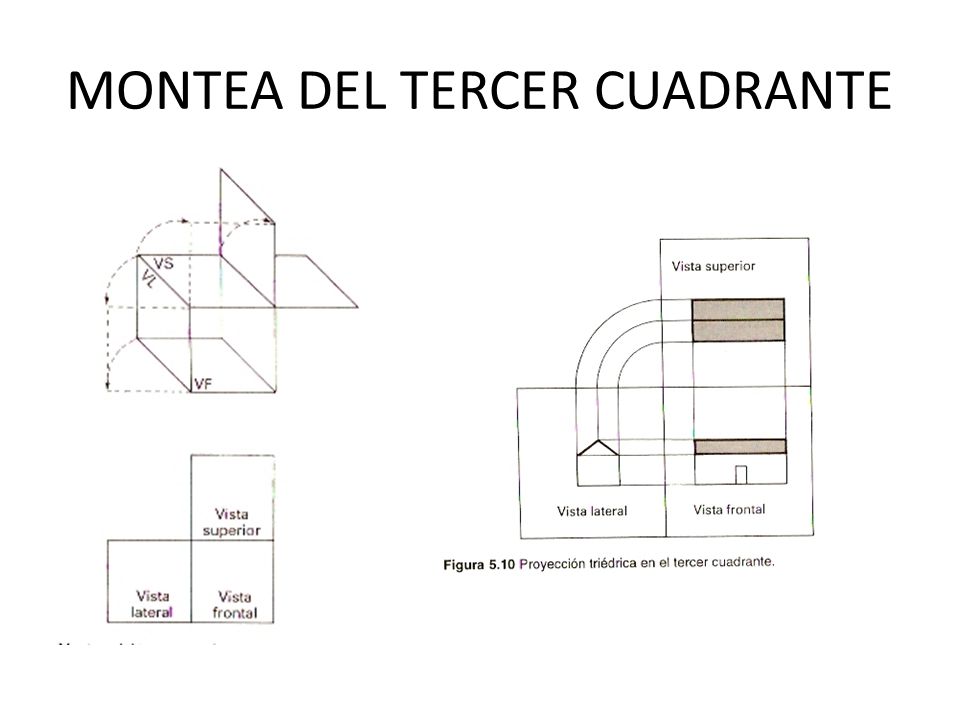

8 MONTEA DEL TERCER CUADRANTE

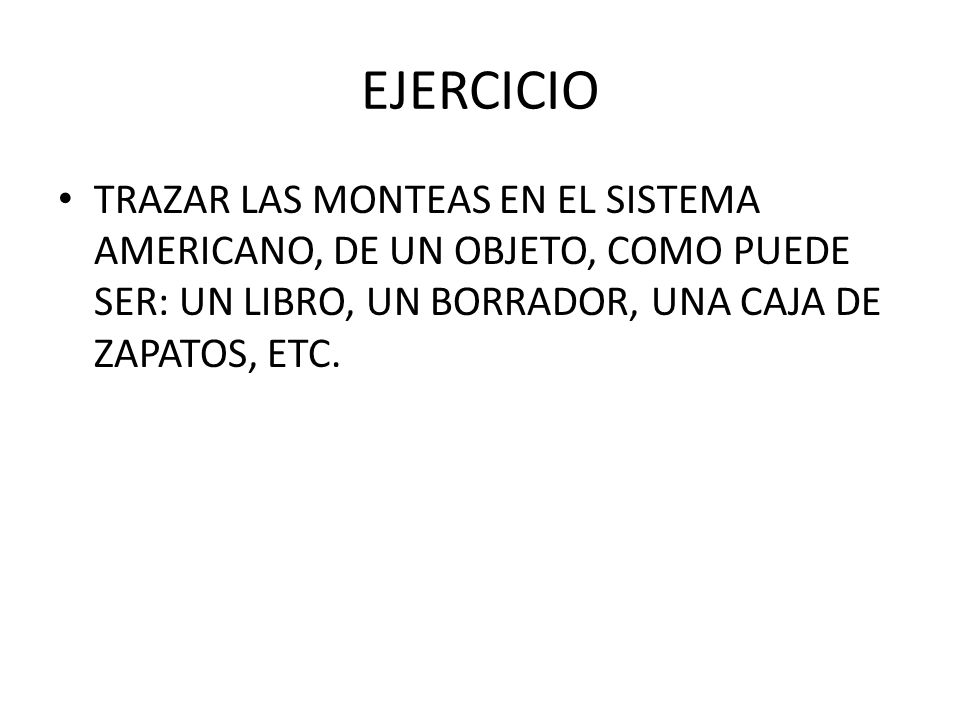

9 EJERCICIO TRAZAR LAS MONTEAS EN EL SISTEMA AMERICANO, DE UN OBJETO, COMO PUEDE SER: UN LIBRO, UN BORRADOR, UNA CAJA DE ZAPATOS, ETC.

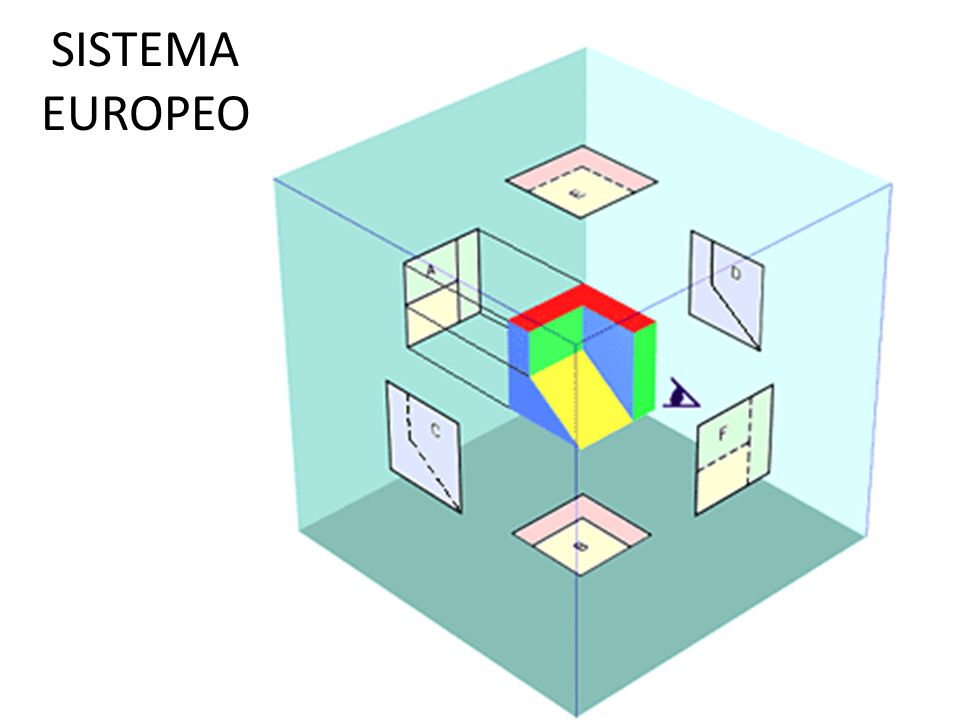

10 SISTEMA EUROPEO

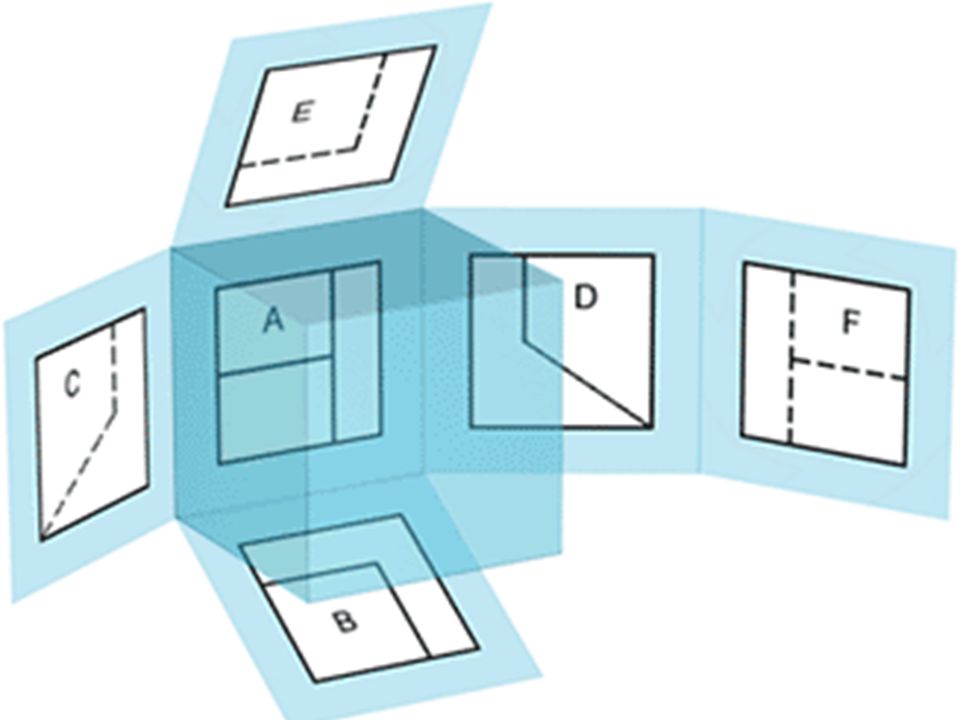

11

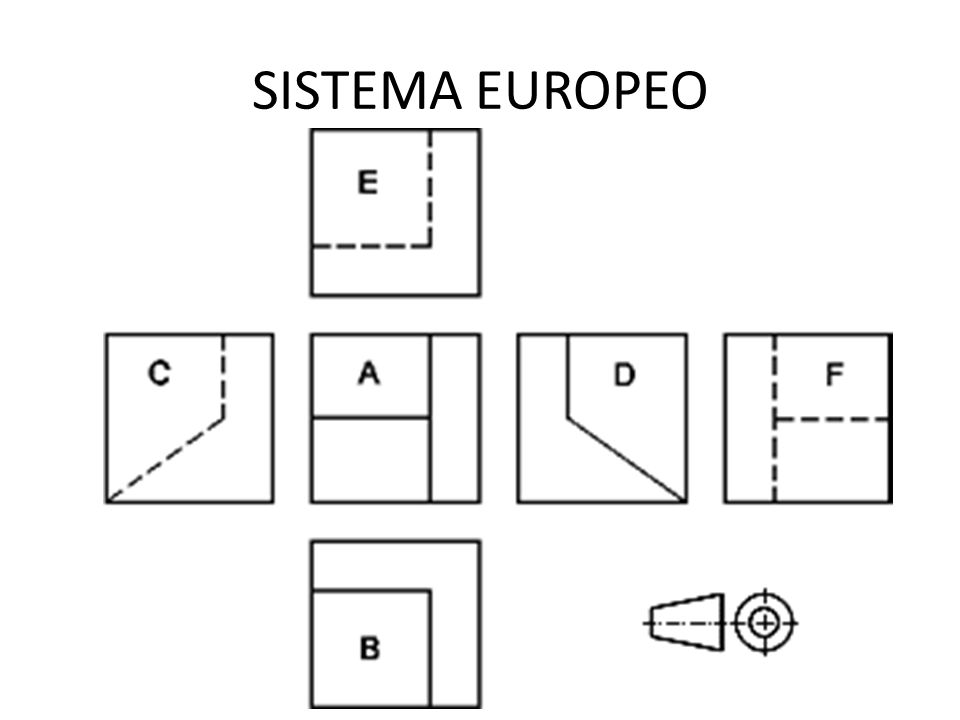

12 SISTEMA EUROPEO

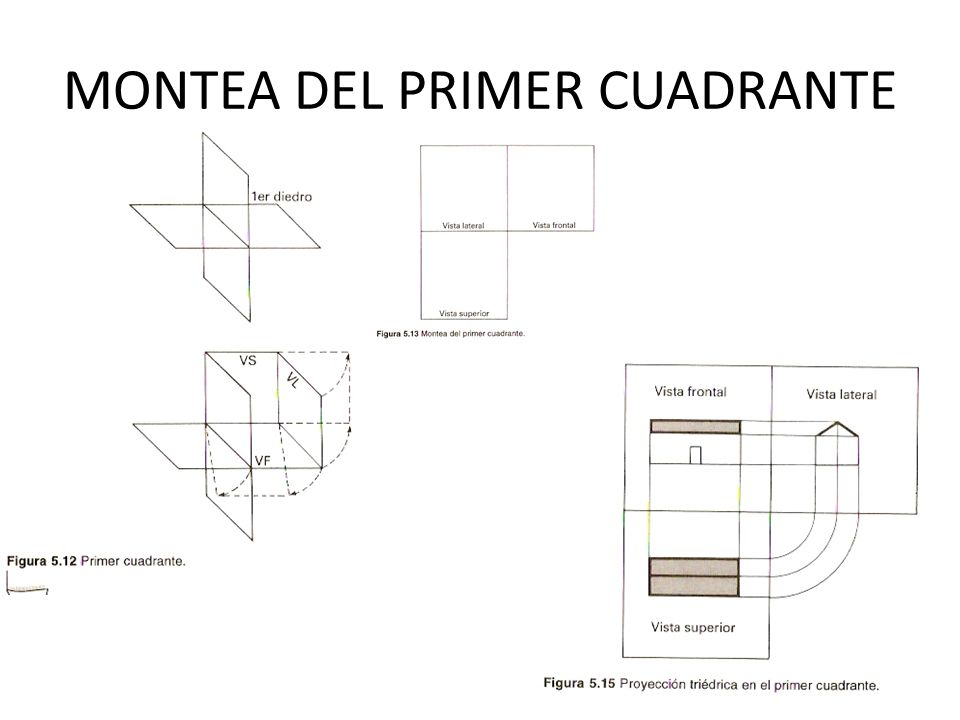

13 MONTEA DEL PRIMER CUADRANTE

14 EJERCICIO TRAZAR LAS MONTEAS EN EL SISTEMA EUROPEO, DE UN OBJETO, COMO PUEDE SER: UNA CAJA DE PINTURAS, UN LIBRO, ETC.

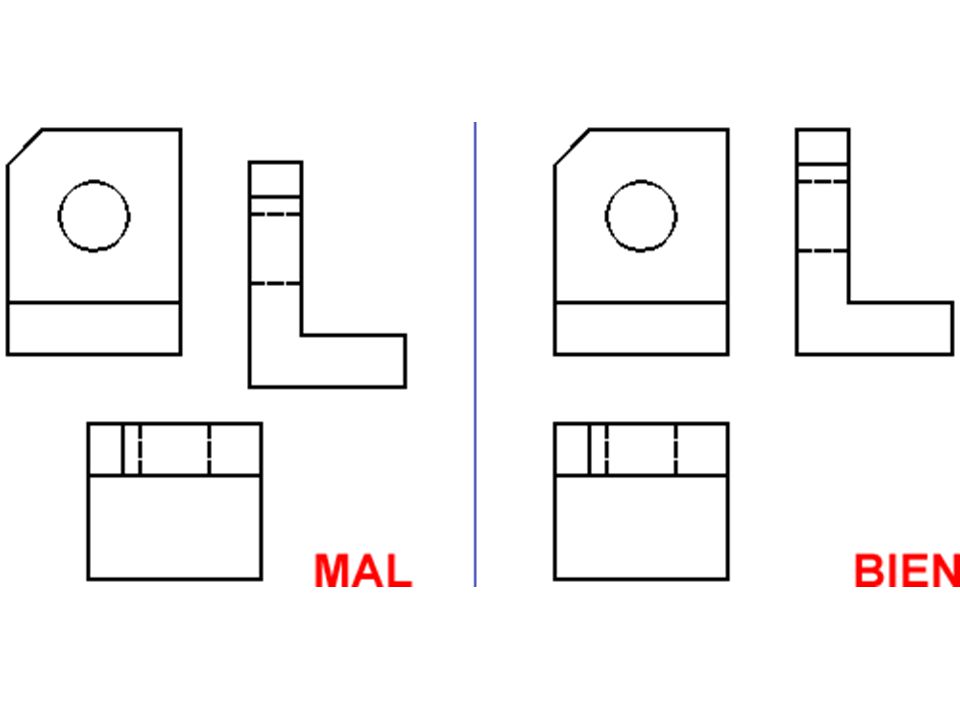

15

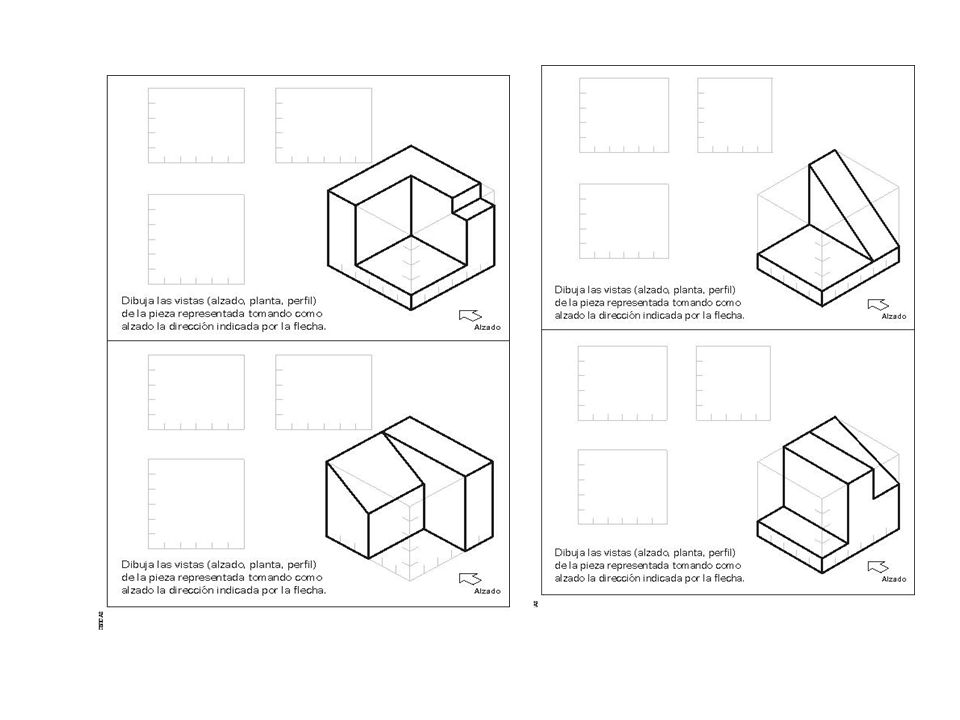

16

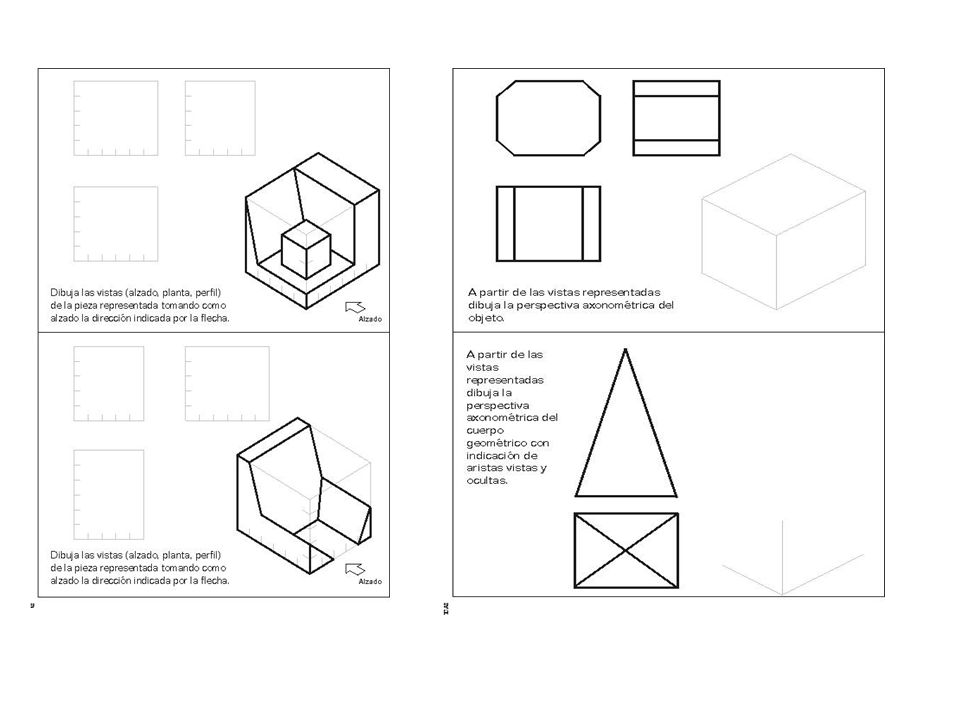

17
