1 Sistemas de Información I
Laboratorio Bernardo Gavidia

2 Contenido laboratorio
Sistema de información. Problemática del sistema de archivos tradicional. Bases de datos. Sistemas Gestores de Bases de Datos (SGBD). Diseño Lógico: Diagrama Entidad-Relación Diseño Físico: Modelo Relacional. Elementos de una Base de Datos: Tablas Claves Pasos del Modelo E-R al Modelo Relacional Relaciones Formularios Consultas Informes

3 Sistema de información
Esquema general Validación Usuario (Operador) Procesamiento Usuario (Gerente) MENÚ

4 Problemática del sistema de archivos tradicional
Características: * Redundancia de datos * Inconsistencia de datos * Dificultad para el acceso a los datos * Problemas con el acceso concuerrente MENÚ

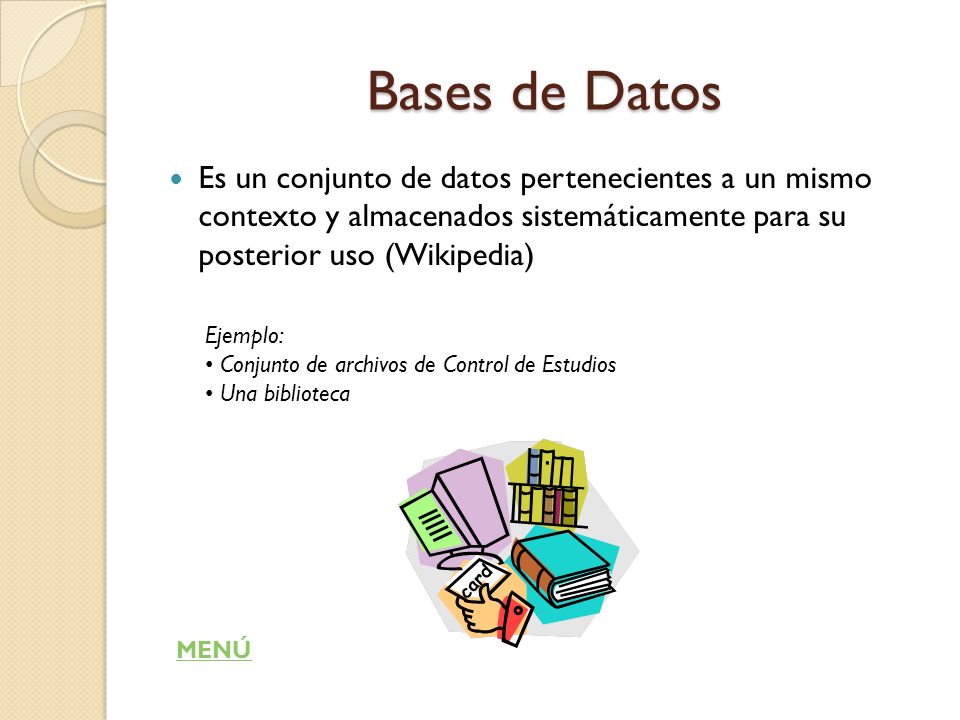

5 Bases de Datos Es un conjunto de datos pertenecientes a un mismo contexto y almacenados sistemáticamente para su posterior uso (Wikipedia) Ejemplo: Conjunto de archivos de Control de Estudios Una biblioteca MENÚ

6 Sistemas Gestores de Base de Datos (SGBD)
* Se trata de una implementación electrónica de las bases de datos * Consiste en un software que permite administrar y gestionar de forma conveniente MENÚ

7 Diagrama Entidad-Relación
(Diseño Lógico) Entidad: Representa toda persona, institución, objeto o cosa que participa en el sistema a modelar. Pueden ser tanto tangibles como abstractos CLIENTE CUENTA AGENCIA Atributos: Propiedades o características que describen o definen a un conjunto de entidades. Almacenan un valor especifico para cada entidad CUENTA Nro_Cuenta Monto_apertura Tipo

8 Diagrama Entidad-Relación
(Diseño Lógico) Dominio: Se refiere al tipo de dato asociado a un atributo o el conjunto de posible de valores que puede almacenar Tipo Alfanumérico: { “Corriente”, “Ahorros”} Relación: Representa la asociaciones entre las entidades. Generalmente implica una acción que realiza una entidad sobre otra posee CLIENTE CUENTA

9 Diagrama Entidad-Relación
(Diseño Lógico) Tipos de relación según Cardinalidad: Indica el numero de ejemplares de una entidad que pueden estar relacionados con otra entidad. 1:N Uno a varios CUENTA tiene PRESTAMO 1 * M Varios a varios Uno a uno

10 Modelo Relacional ∞ CUENTA
(Diseño físico) Diagrama que muestra detalles físicos y específico de los campos (atributos). Sirve para ser implementado en un SGBD CUENTA Nro. Cuenta: auto monto_inicial: moneda fecha_apertura: fecha tipo: texto PRESTAMO Nro. Prestamo : auto nro_cuenta: numero fecha: fecha monto: moneda interes: numero 1 Relación Uno a Varios

11 Estructura lógica de una tabla
Tablas TABLAS Estructura fundamental en la base de datos: almacenan los datos físicamente Estructura lógica de una tabla Campos (Columnas) Registros Carnet Cedula Apellido Fech_Nac Sarcos 01/12/1993 Chavez 02/02/1990 MENÚ

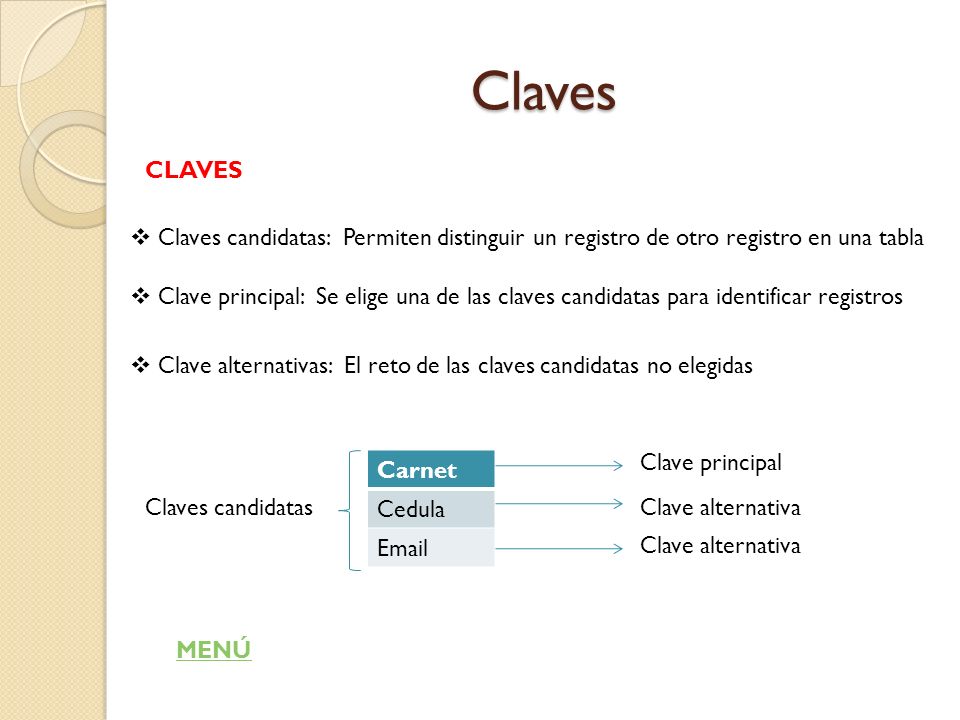

12 Claves CLAVES Claves candidatas: Permiten distinguir un registro de otro registro en una tabla Clave principal: Se elige una de las claves candidatas para identificar registros Clave alternativas: El reto de las claves candidatas no elegidas Clave principal Carnet Cedula Claves candidatas Clave alternativa Clave alternativa MENÚ

13 Pasos del modelo ER a Modelo Relacional
Descripción Narrativa -> Modelo E-R -> Modelo Relacional -> Implementación en Access Caso # 1: Uno a varios La clave principal de la tabla que lleva el lado 1 en la relación se añade como campo adicional en la tabla que lleva el lado varios. A este campo añadido se denomina Clave externa o foránea y debe ser del mismo tipo de datos que su clave principal. Excepción: ninguna clave externa puede ser de tipo auto-numérico, en dicho caso deberán ser número y tamano entero largo. MENÚ

14 Pasos del modelo ER a Modelo Relacional
Caso #2: Varios a varios. Se crea una tercera tabla con dos claves externas. La clave principal de esta tercera tabla puede estar constituida por estas claves externas. De lo contrario, es necesario añadir un discriminante. MENÚ

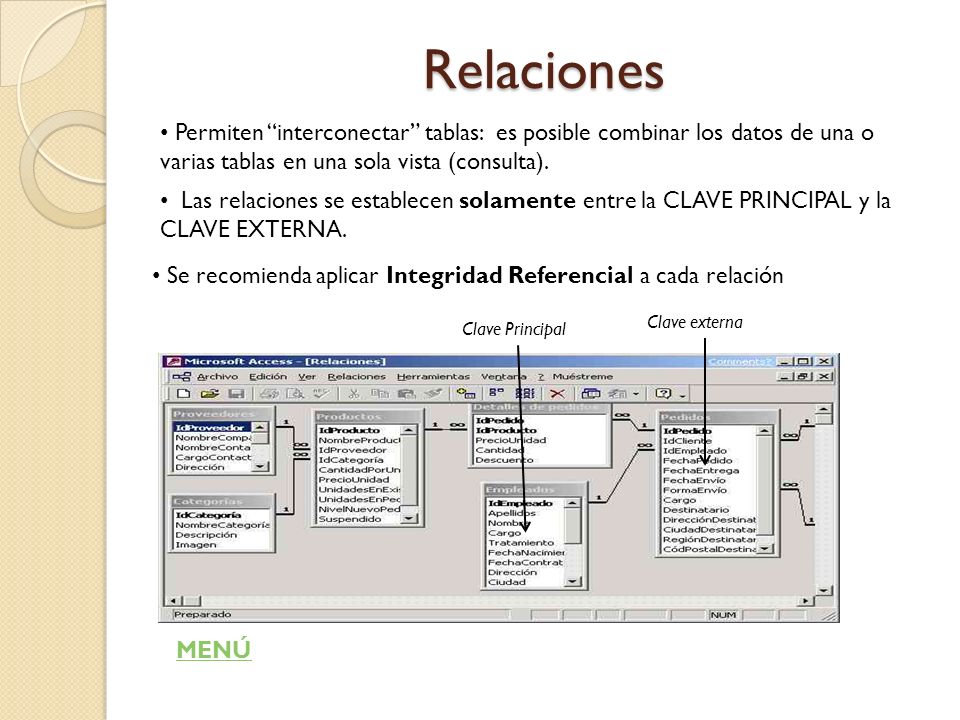

15 Relaciones Permiten “interconectar” tablas: es posible combinar los datos de una o varias tablas en una sola vista (consulta). Las relaciones se establecen solamente entre la CLAVE PRINCIPAL y la CLAVE EXTERNA. Se recomienda aplicar Integridad Referencial a cada relación Clave Principal Clave externa MENÚ

16 Algunos consejos a la hora de diseñar formularios

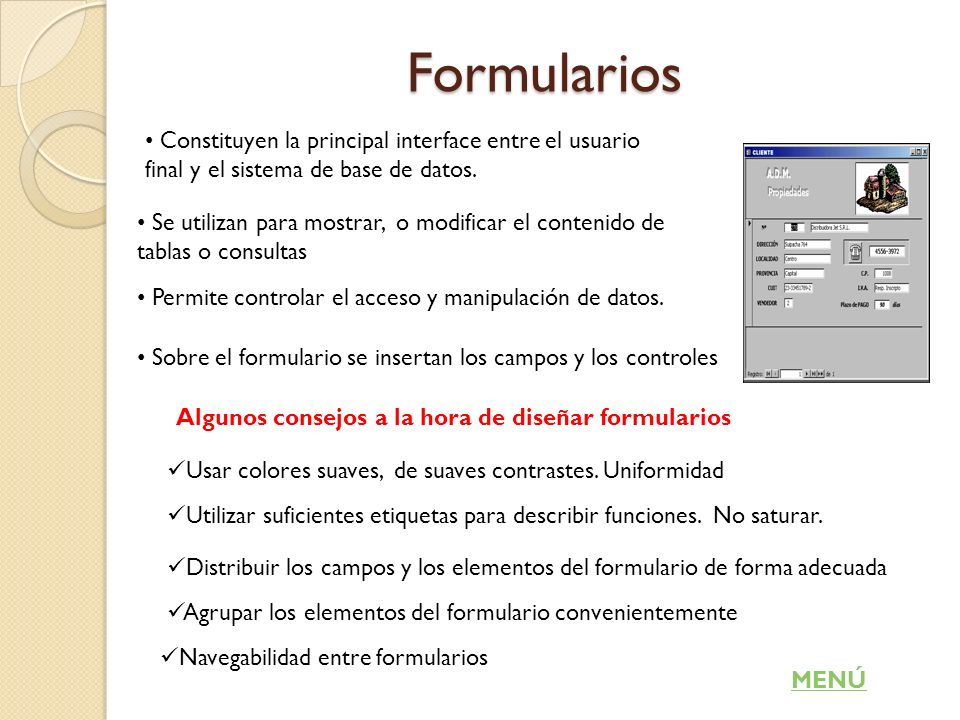

Constituyen la principal interface entre el usuario final y el sistema de base de datos. Se utilizan para mostrar, o modificar el contenido de tablas o consultas Permite controlar el acceso y manipulación de datos. Sobre el formulario se insertan los campos y los controles Algunos consejos a la hora de diseñar formularios Usar colores suaves, de suaves contrastes. Uniformidad Utilizar suficientes etiquetas para describir funciones. No saturar. Distribuir los campos y los elementos del formulario de forma adecuada Agrupar los elementos del formulario convenientemente Navegabilidad entre formularios MENÚ

17 Se utilizan vinculadas a
Consultas Permiten recuperar, agregar, modificar o eliminar los datos almacenados en las tablas. Normalmente , se utilizan como origen de datos para informes y formularios De selección: Permiten ver, resumir, hacer cálculos con los datos de una o varias tablas Tipos de consultas Acción: Permiten agregar, modificar o eliminar datos de las tablas Formularios Se utilizan vinculadas a Consultas Informes MENÚ

18 Secciones de un informe *
Informes Son una herramienta de Access para crear reportes impresos en papel Secciones de un informe * Encabezado del informe    Esta sección se imprime una vez al principio del informe. El encabezado del informe se utiliza para ofrecer información que normalmente aparecería en una página de portada, como un logotipo o un título y una fecha. Encabezado de página    Esta sección se imprime al principio de cada página. Encabezado de grupo    Esta sección se imprime al principio de cada grupo de registros y se utiliza para imprimir el nombre del grupo Detalle    Esta sección se imprime una vez por cada fila del origen de registros. En ella se colocan los controles que constituyen el cuerpo principal del informe. Pie del grupo    Esta sección se imprime al final de cada grupo de registros. Los pies de grupo se utilizan para imprimir información de resumen para un grupo. Pie de página    Esta sección se imprime al final de cada página. Los pies de página se utilizan para imprimir números de página o información sobre cada página Pie del informe    Esta sección se imprime una vez al final del informe. Los pies del informe se utilizan para imprimir totales de los informes u otra información de resumen de todo el informe. * Tomado de: Ayuda de Office 2007
