SOUTHERN COPPER SOUTHERN PERU PROYECTOS DE MEJORA SISTEMA JMINEOPS ING. CESAR H. PAREDES SANCHEZ

2 AGENDA Objetivos Antecedentes Funciones del Sistema JMineOps
SOUTHERN COPPER SOUTHERN PERU Objetivos Antecedentes Funciones del Sistema JMineOps Gestión de base de datos en el JMineOps Proyectos de Mejora en el JMineOps: Volquete: Factor de Carga de flota de volquetes. Pala: Control de Pisos de Palas. Perforadora: Módulo de Aceros. Metraje de Perforación. Precisión de Taladros.

3 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 1. OBJETIVOS 1. OBJETIVOS 2. ANTECEDENTES 3. FUNCIONES DEL SISTEMA JMINEOPS 4. GESTION DE BASE DE DATOS EN EL JMINEOPS 5. PROYECTOS DE MEJORA EN EL JMINEOPS

4 Mostrar el funcionamiento del Sistema JMineOps.
SOUTHERN COPPER SOUTHERN PERU 1. OBJETIVOS Mostrar el funcionamiento del Sistema JMineOps. Mostrar un análisis cuantitativo de los Proyectos de Mejora realizados con el Sistema JMineOps. Mostrar a los asistentes un panorama general de los proyectos de mejora realizados en Mina Cuajone.

5 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 2. ANTECEDENTES 1. OBJETIVOS 2. ANTECEDENTES 3. FUNCIONES DEL SISTEMA JMINEOPS 4. GESTION DE BASE DE DATOS EN EL JMINEOPS 5. PROYECTOS DE MEJORA EN EL JMINEOPS

6 En el año 2008 se migró del Sistema Modular al Sistema JMineOps.
SOUTHERN COPPER SOUTHERN PERU 2. ANTECEDENTES En el año 2008 se migró del Sistema Modular al Sistema JMineOps. Se realizó el Up Grade al Sistema JMineOps en Mayo 2013 de la versión a la versión , esta versión se encuentra muy estable.

7 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 1. OBJETIVOS 2. ANTECEDENTES 3. FUNCIONES DEL SISTEMA JMINEOPS 4. GESTION DE BASE DE DATOS EN EL JMINEOPS 5. PROYECTOS DE MEJORA EN EL JMINEOPS

8 DEFINICION DEL SISTEMA DE CONTROL DE FLOTA - JMINEOPS
3. FUNCIONES DEL SISTEMA JMINEOPS SOUTHERN COPPER SOUTHERN PERU DEFINICION DEL SISTEMA DE CONTROL DE FLOTA - JMINEOPS JMineOps es una aplicación central que integra todos los aspectos de las operaciones mineras, lo que permite la configuración y el control de toda la flota. JMineOps provee información importante como el estado, posiciones de los equipos, información sobre el operador, alarmas y otros, todo actualizado en tiempo real.

9 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 1. ENVIO DE INFORMACION: EQUIPOS A SERVIDORES Y SERVIDORES A CLIENTES 1.1. Base de Datos Distribuida JMineOps La comunicación entre equipos, servidores y clientes se distribuye de la siguiente manera:

10 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 1.2. Replicación de Base de Datos en Tiempo Real INFORMACION IMPORTANTE Base de Datos SQL en el Hub de Equipo a bordo. Replicación de Datos (típicamente de 10 segundos) entre oficina central y equipos a bordo. Los equipos pueden seguir funcionando sin pérdida de datos, incluso en zonas sin cobertura de comunicación. Datos de alta frecuencia pueden ser capturados en forma local.

11 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU El sistema JMineOps se comunica en tiempo real con todos los equipos de mina, la información que se recibe desde los equipos como las que se transmiten a los equipos se guardan en una base de datos por triplicado (Servidor Principal, Servidor Secundario y Servidor Terciario - Linux) además se cuenta con una base de datos para reportes (Servidor Jview – Windows). A continuación se muestra las pantallas de visualización que se cuenta con los equipos de Mina: PALAS VOLQUETES PERFORADORAS

12 2.1. PALAS 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 2. PANTALLA DE VISUALIZACION EN EQUIPOS 2.1. PALAS Posicionamiento en tiempo real: Polígonos de minado. Piso de Palas. Visualización del Peso del Volquete. Oportunidad de Chat on line con Despachador de Volquetes.

13 2.2. VOLQUETES 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 2.2. VOLQUETES Posicionamiento en tiempo real. Peso del Volquete. Visualización de volquetes en el entorno. Oportunidad de Chat on line con Despachador de Volquetes.

14 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU ACTIVIDADES DE LA FLOTA DE ACARREO: Ciclo de Acarreo de Volquetes: El principal objetivo del Sistema JMineOps es la optimización del ciclo de acarreo (mayor costo en la operación minera).

15 2.3. PERFORADORA 3. FUNCIONES DEL SISTEMA JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 2.3. PERFORADORA Posicionamiento en tiempo real. KPI’s en tiempo real. Módulo de Aceros. Oportunidad de Chat on line con Despachador de Volquetes.

16 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS 1. OBJETIVOS 2. ANTECEDENTES 3. FUNCIONES DEL SISTEMA JMINEOPS 4. GESTION DE BASE DE DATOS EN EL JMINEOPS 5. PROYECTOS DE MEJORA EN EL JMINEOPS

17 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS 3. BASE DE DATOS La información enviada por los equipos en campo es almacenada en servidores (Primario (Principal), secundario (Stand by), terciario (Back Up) y reportes (Jview)), esta base de datos del JMineOps se puede consultar mediante un programa llamado PostGreSQL (Software Libre). En el PostGresql se encuentra almacenada la data de todos los equipos desde que se implementó el JMineOps. Se pueden realizar reportes on-line y en tiempo real.

18 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS POSTGRESQL: Se muestra la base de datos del JMineOps distribuida en tablas, toda la información que generan los equipos están guardados en las tablas matrices de donde para cualquier consulta de información y/o reporte se trabaja mediante el gestor de datos SQL del PostGreSQL.

19 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS
SOUTHERN COPPER SOUTHERN PERU 4. GESTIÓN DE BASE DE DATOS EN EL JMINEOPS GESTOR DE BASE DE DATOS SQL – POSTGRESQL Ejemplo práctico de una Query en el PostgreSQL (Proyecto: Costeo en tiempo real el Acarreo de Volquetes).

20 3. FUNCIONES DEL SISTEMA JMINEOPS
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU 1. OBJETIVOS 2. ANTECEDENTES 3. FUNCIONES DEL SISTEMA JMINEOPS 4. GESTION DE BASE DE DATOS EN EL JMINEOPS 5. PROYECTOS DE MEJORA EN EL JMINEOPS

21 4. PROYECTOS DE MEJORA CONTINUA EN MINA CUAJONE
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU 4. PROYECTOS DE MEJORA CONTINUA EN MINA CUAJONE Todos los proyectos realizados fueron elaborados ingresando a la base de datos del JMineOps (PostGreSQL) donde se tomó la información y se realizó los reportes on–line y en tiempo real. Estos reportes fueron publicados en la pantalla de KPI´s de la oficina de control mina, donde el Supervisor puede tomar decisiones en tiempo real para mejorar la gestión de Mina.

22 FACTOR DE CARGA DE FLOTA DE ACARREO
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU FACTOR DE CARGA DE FLOTA DE ACARREO ANTES: Antes de realizar el proyecto, se tenia esta data de factor de carga de volquetes, el cual nos muestra que casi toda la flota de volquetes no cargaba de forma normal. El proyecto se puso en marcha el 11 de febrero del 2014.

23 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU DESPUES: El reporte nos muestra la información en tiempo real de los factores de carga de la flota de acarreo asociado a una pala. El mes de Setiembre 2015, se tiene esta data de factor de carga de volquetes, el cual nos muestra una mejora sustancial en todas las flotas de acarreo. Este proyecto nos significa un incremento en carguío y acarreo de 17,235,051 t de material.

24 Evolución del Factor de Carga en el tiempo.
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU Evolución del Factor de Carga en el tiempo. ANTES DESPUES

25 Evolución del Factor de Carga en el tiempo.
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU Evolución del Factor de Carga en el tiempo. ANTES DESPUES

26 Evolución del Factor de Carga en el tiempo.
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU Evolución del Factor de Carga en el tiempo.

27 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU ANALISIS ESTADISTICO COMPARATIVO: DIC 2013 VS SET 2015 CAMPANA DESPLAZADA A LA IZQUIERDA CAMPANA PRACTICAMENTE EN EL OBJETIVO.

28 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU Desde la implementación de este proyecto se ha disminuido el costo directo de US$/t a US$/t 1.251, esto representa US$ 18,299,671 de ahorro para Mina Cuajone. El proyecto fue un éxito gracias al apoyo en conjunto de las áreas de Ingenieria Mina y Operaciones Mina.

29 CONTROL DE PISOS DE PALAS
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU CONTROL DE PISOS DE PALAS Objetivos del Proyecto Confiabilidad de nuestro Sistema JMineOps para la toma de pisos en palas. Proponer la toma de Pisos de Pala con el Sistema JMineOps, el cual nos muestra la data en tiempo real en la pantalla de la pala y en los KPI´s de Control Mina. Automatizar y guardar información en tiempo real del nivel de Piso de Palas - Sistema JMineOPS. Reducir la toma manual de Niveles de Pisos de Palas. Realizar y contar con reportes en tiempo real.

30 Procedimiento: 5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER
SOUTHERN PERU Procedimiento:

31 CUADRO CONSOLIDADO DE NIVELES DE PISOS: JMINEOPS VS TOPOGRAFIA
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU Las palas han pasado por un proceso de calibración y los resultados fueron los siguientes: CUADRO CONSOLIDADO DE NIVELES DE PISOS: JMINEOPS VS TOPOGRAFIA

32 REPORTE DE NIVEL DE PISO DE PALAS EN TIEMPO REAL
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU REPORTE DE NIVEL DE PISO DE PALAS EN TIEMPO REAL

33 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU Data mostrada en el Sistema JMineOps. Nivel de Pisos mostrado en la Pantalla de KPI´s de Control Mina VNC en la Pantalla de la Pala

34 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU CONTROL DE PISO DE PALA EN CAMPO Se ha levantado los frentes que han minado las palas y se ha realizado perfiles de toma de datos los cuales se muestran a continuación: PALA 07

35 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU Al implementar la toma de pisos de palas con el sistema JMineOps en el turno tarde se ha ganado 8 min aproximadamente por parada de pala, el cual tiene un beneficio positivo en el costo operativo (Mayor Producción).

36 Objetivos del Proyecto
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU MODULO DE ACEROS Objetivos del Proyecto Seguimiento en tiempo real de brocas y barrenos en perforadoras de producción. Determinar a tiempo el cambio de aceros de perforación. Reporte on line para toma de decisiones por parte de la supervisión.

37 PROCEDIMIENTO PARA TOMA DE INFORMACION
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU PROCEDIMIENTO PARA TOMA DE INFORMACION Se capacitó a operadores de perforadoras en el mismo equipo para poder tener una buena data. El compromiso por parte de la supervisión de Perforación y Disparos para hacer el seguimiento diario de la data ingresada al JMineOps. Antes del presente proyecto la información de metraje de aceros de perforación era ingresada a una base de datos de forma manual incrementándose el riesgo de ingreso de data errónea. Después de la implementación del proyecto se eliminó los formatos de papel y solo se trabajó con el sistema JMineOps para ingreso de información.

38 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU REPORTE ON – LINE: METRAJE DE BROCAS

39 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU REPORTE ON – LINE: METRAJE DE BARRENOS

40 METRAJE DE PERFORACION
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU METRAJE DE PERFORACION Objetivos del Proyecto Seguimiento en tiempo real de los metros perforados por cada perforadora. Reporte on line para toma de decisiones por parte de la supervisión.

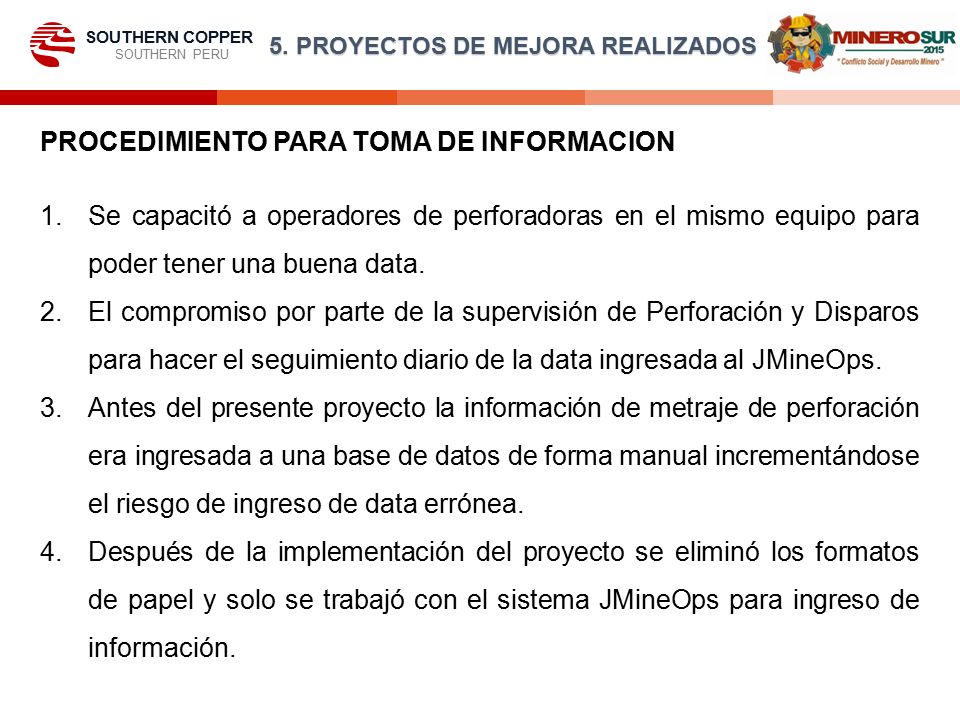

41 PROCEDIMIENTO PARA TOMA DE INFORMACION
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU PROCEDIMIENTO PARA TOMA DE INFORMACION Se capacitó a operadores de perforadoras en el mismo equipo para poder tener una buena data. El compromiso por parte de la supervisión de Perforación y Disparos para hacer el seguimiento diario de la data ingresada al JMineOps. Antes del presente proyecto la información de metraje de perforación era ingresada a una base de datos de forma manual incrementándose el riesgo de ingreso de data errónea. Después de la implementación del proyecto se eliminó los formatos de papel y solo se trabajó con el sistema JMineOps para ingreso de información.

42 REPORTE ON – LINE: METROS Y NUMERO DE TALADROS PERFORADOS POR DIA
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU REPORTE ON – LINE: METROS Y NUMERO DE TALADROS PERFORADOS POR DIA

43 5. PROYECTOS DE MEJORA REALIZADOS
SOUTHERN COPPER SOUTHERN PERU

44 Objetivos del Proyecto
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU PRECISION DE TALADROS Objetivos del Proyecto Seguimiento en tiempo real de la precisión de taladros por cada perforadora y/o operador. Reporte on line para toma de decisiones por parte de la supervisión.

45 PROCEDIMIENTO PARA TOMA DE INFORMACION
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU PROCEDIMIENTO PARA TOMA DE INFORMACION Se capacitó a operadores de perforadoras en el mismo equipo para poder tener una buena data. El compromiso por parte de la supervisión de Perforación y Disparos para hacer el seguimiento diario de la data ingresada al JMineOps. Antes del presente reporte no se tenia un control ni seguimiento a la calidad de perforación que se realizaba en mina. Retroalimentación a los operadores de perforadora para mejorar la calidad de perforación, mostrando sus propios KPI’s obtenidos.

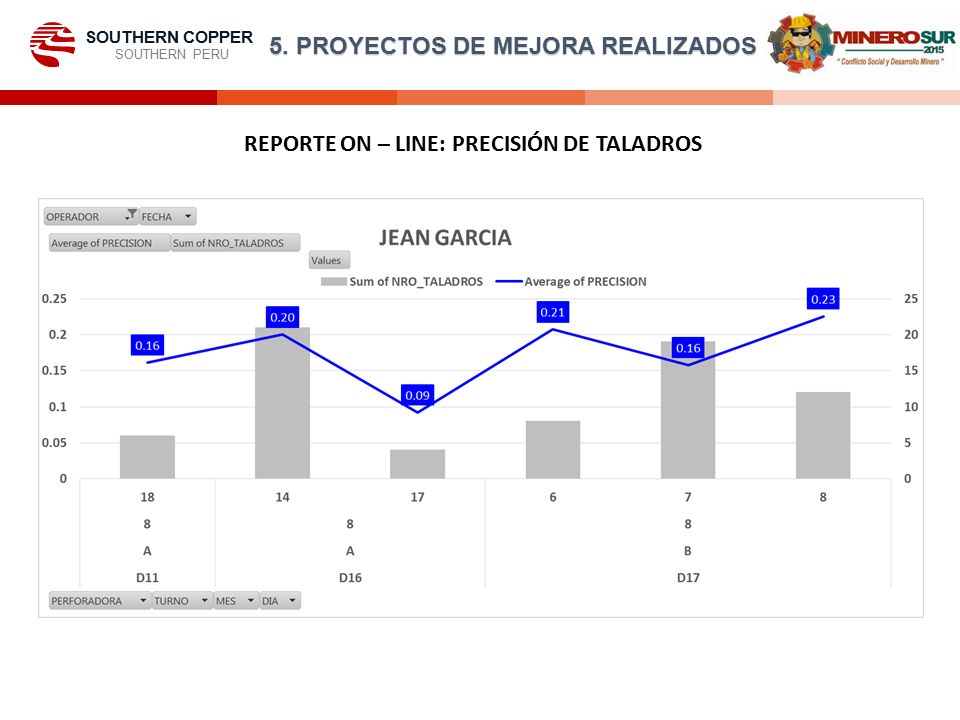

46 REPORTE ON – LINE: PRECISIÓN DE TALADROS
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU REPORTE ON – LINE: PRECISIÓN DE TALADROS

47 PERFORACION DE TALADROS
5. PROYECTOS DE MEJORA REALIZADOS SOUTHERN COPPER SOUTHERN PERU PERFORACION DE TALADROS Verde: Planeado Rojo: Perforado Azul: Re perforado NOTA: La precisión de taladros se ha convertido en una buena práctica entre los operadores.
