Mapas de la Superficie Terrestre

Presentación del tema: "Mapas de la Superficie Terrestre"— Transcripción de la presentación:

1 Mapas de la Superficie Terrestre
Preparado por: S. Vega

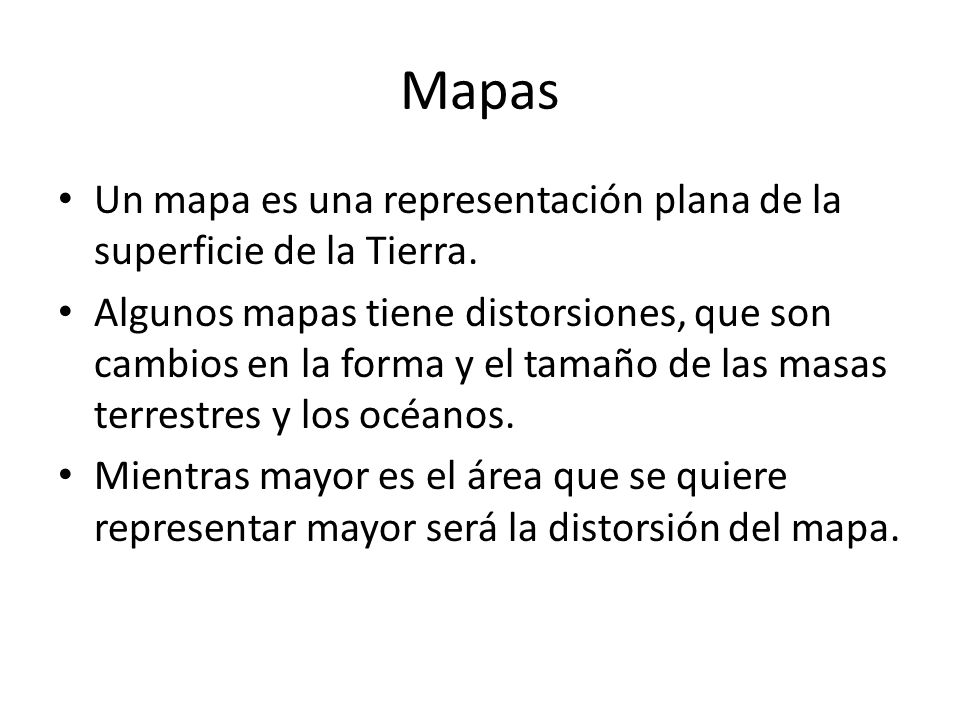

2 Mapas Un mapa es una representación plana de la superficie de la Tierra. Algunos mapas tiene distorsiones, que son cambios en la forma y el tamaño de las masas terrestres y los océanos. Mientras mayor es el área que se quiere representar mayor será la distorsión del mapa.

3 Cartas Náuticas Las cartas náuticas también son tipos de mapas.
Las cartas náuticas representan los tipos de fondo en el océano, las profundidades, los rasgos costeros y los diferentes tipos de marca, como boyas y faros, que ayudan a los navegantes a lograr una travesía segura.

4

5 Proyecciones Cartográficas

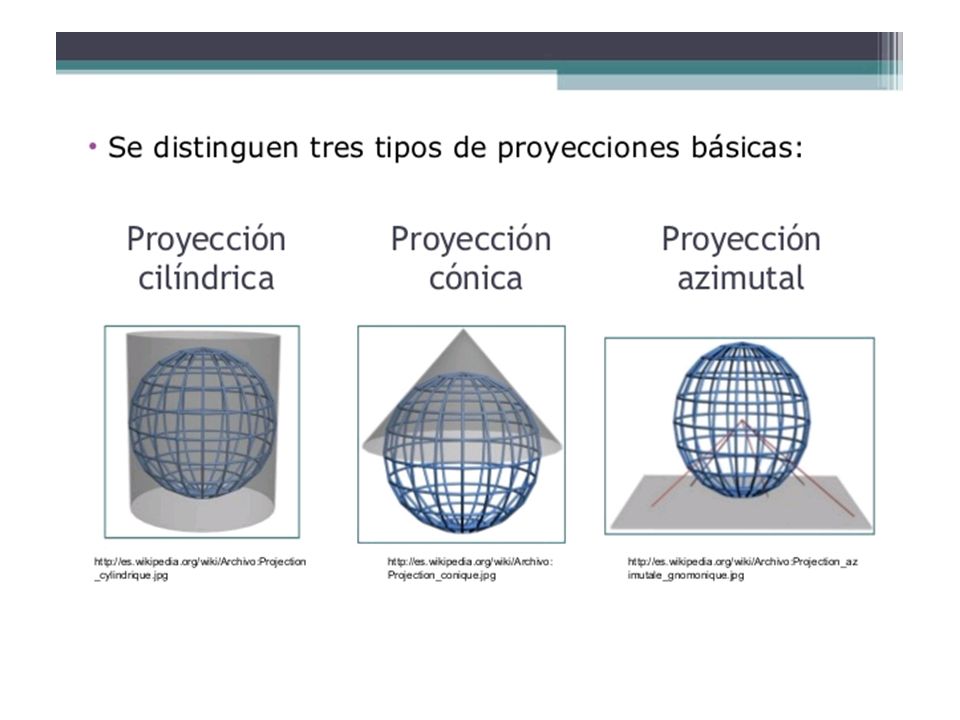

Son un sistema de paralelos y meridianos dispuestos en una superficie plana. Un cartógrafo es un científico especializado en la construcción de mapas. Tipos: Proyección cilíndrica Proyección cónica Proyección Azimutal

6 Proyección Cilíndrica
Es una proyección cartográfica que se hace al transferir las características de la superficie del globo a un cilindro. Ejemplo Proyección de Mercator y Proyección de Robinson Es muy útil para los navegantes.

7 Proyección Mercator

8 Proyección de Robinson

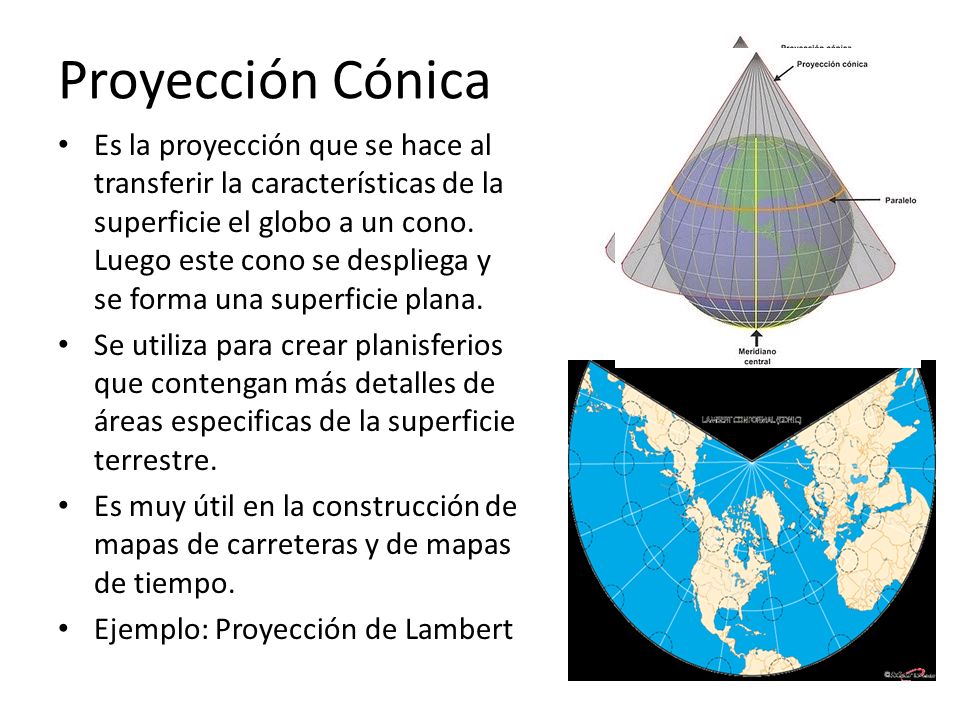

9 Proyección Cónica Es la proyección que se hace al transferir la características de la superficie el globo a un cono. Luego este cono se despliega y se forma una superficie plana. Se utiliza para crear planisferios que contengan más detalles de áreas especificas de la superficie terrestre. Es muy útil en la construcción de mapas de carreteras y de mapas de tiempo. Ejemplo: Proyección de Lambert

10 Proyección Azimutal Es la proyección que se hace al transferir las características de la superficie del globo a un plano. Es muy útil para mostrar las áreas que se encuentran en las zonas del globo que están cerca de los polos Norte y Sur. Ejemplo: Proyección equidistante azimutal

11 Proyección Azimutal

12

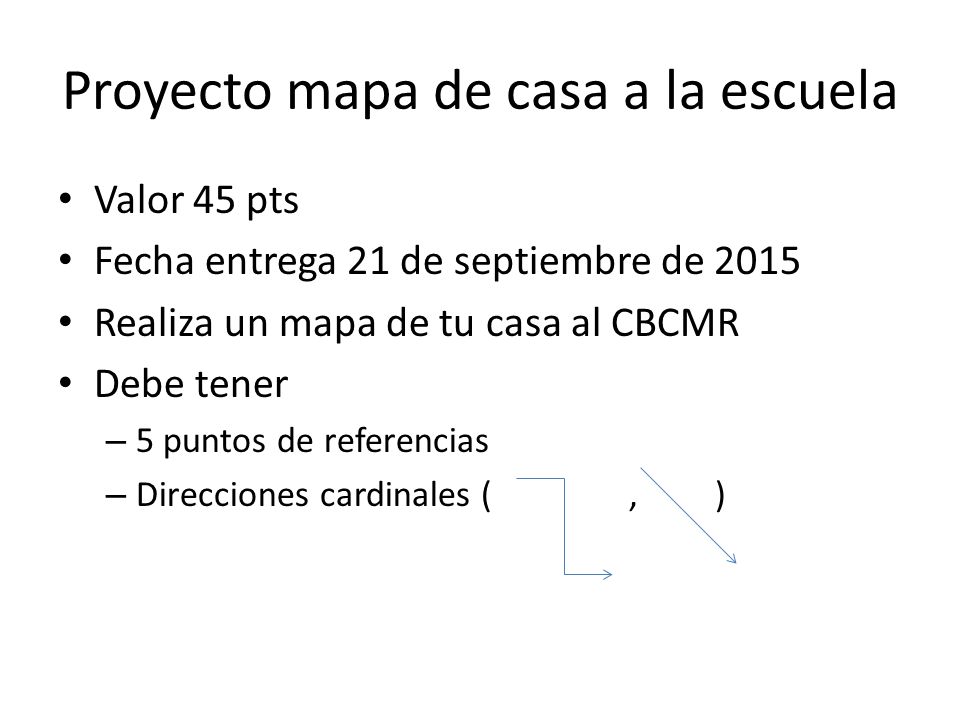

13 Proyecto mapa de casa a la escuela
Valor 45 pts Fecha entrega 21 de septiembre de 2015 Realiza un mapa de tu casa al CBCMR Debe tener 5 puntos de referencias Direcciones cardinales ( , )

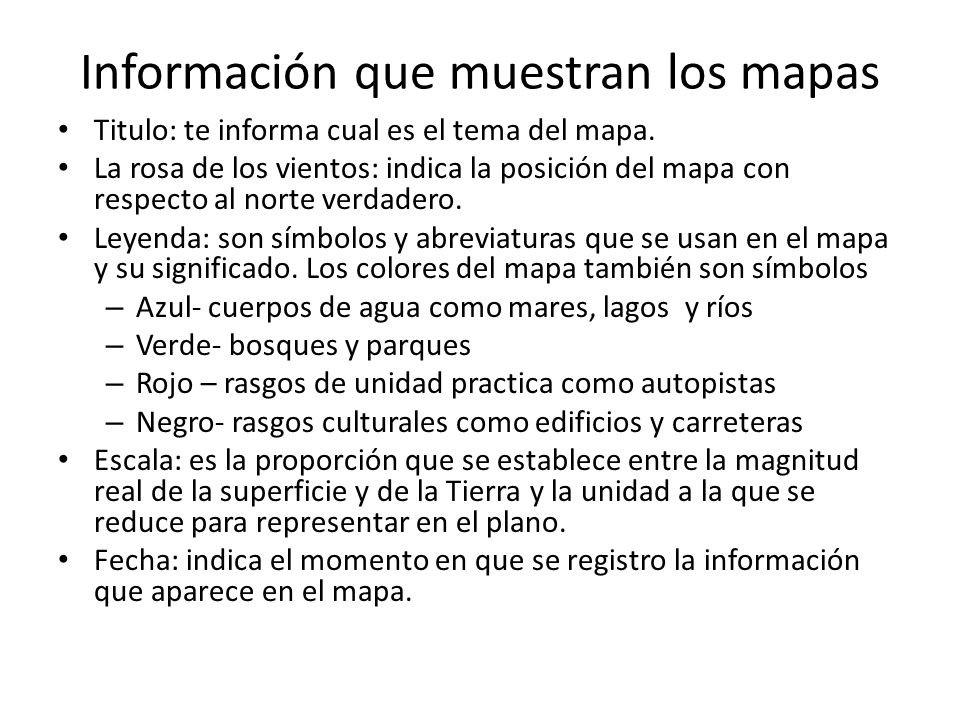

14 Información que muestran los mapas
Titulo: te informa cual es el tema del mapa. La rosa de los vientos: indica la posición del mapa con respecto al norte verdadero. Leyenda: son símbolos y abreviaturas que se usan en el mapa y su significado. Los colores del mapa también son símbolos Azul- cuerpos de agua como mares, lagos y ríos Verde- bosques y parques Rojo – rasgos de unidad practica como autopistas Negro- rasgos culturales como edificios y carreteras Escala: es la proporción que se establece entre la magnitud real de la superficie y de la Tierra y la unidad a la que se reduce para representar en el plano. Fecha: indica el momento en que se registro la información que aparece en el mapa.

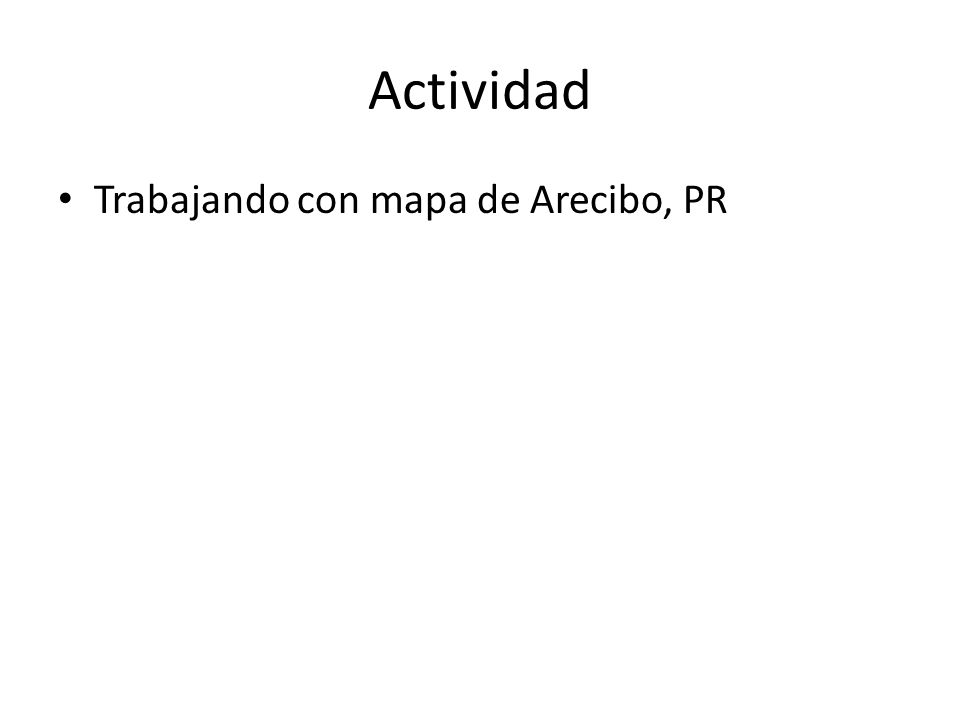

15 Actividad Trabajando con mapa de Arecibo, PR

16 Mapas topográficos La topografía es el conjunto de características de la superficie terrestre en un área en particular. Las curvas de nivel son líneas que unen puntos que tienen la misma elevación. Mediante estas características se indica si el relieve es plano, montañoso o si lo distinguen las depresiones. Ventaja: representan la elevación. Desventaja: representa un área pequeña. Para calcular la altura de usa como referencia el nivel del mar.

17 Un relieve es la diferencia entre de elevación entre los puntos mas altos y mas bajos de la zona que se representa en el mapa. Una elevacion es la altura de un objeto sobre el nivel del mar.

18

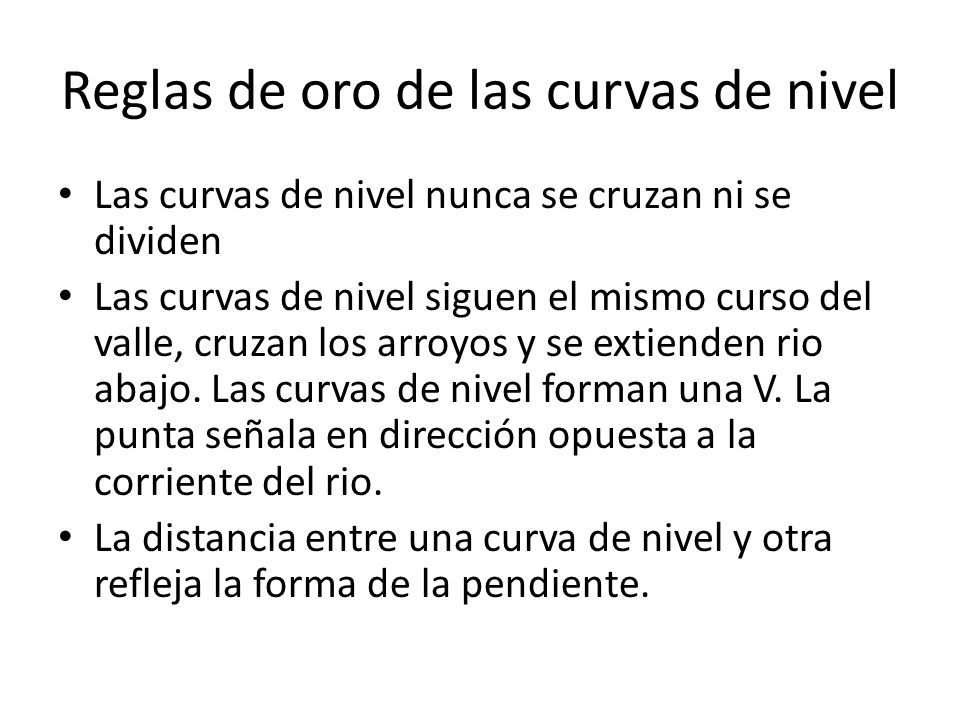

19 Reglas de oro de las curvas de nivel
Las curvas de nivel nunca se cruzan ni se dividen Las curvas de nivel siguen el mismo curso del valle, cruzan los arroyos y se extienden rio abajo. Las curvas de nivel forman una V. La punta señala en dirección opuesta a la corriente del rio. La distancia entre una curva de nivel y otra refleja la forma de la pendiente.

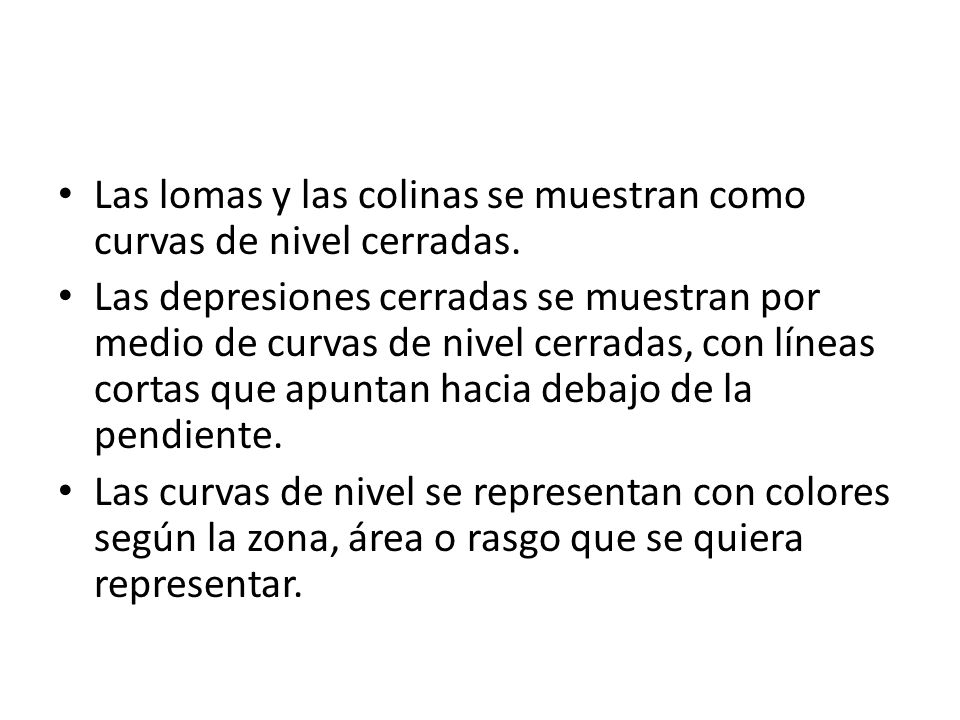

20 Las lomas y las colinas se muestran como curvas de nivel cerradas.
Las depresiones cerradas se muestran por medio de curvas de nivel cerradas, con líneas cortas que apuntan hacia debajo de la pendiente. Las curvas de nivel se representan con colores según la zona, área o rasgo que se quiera representar.

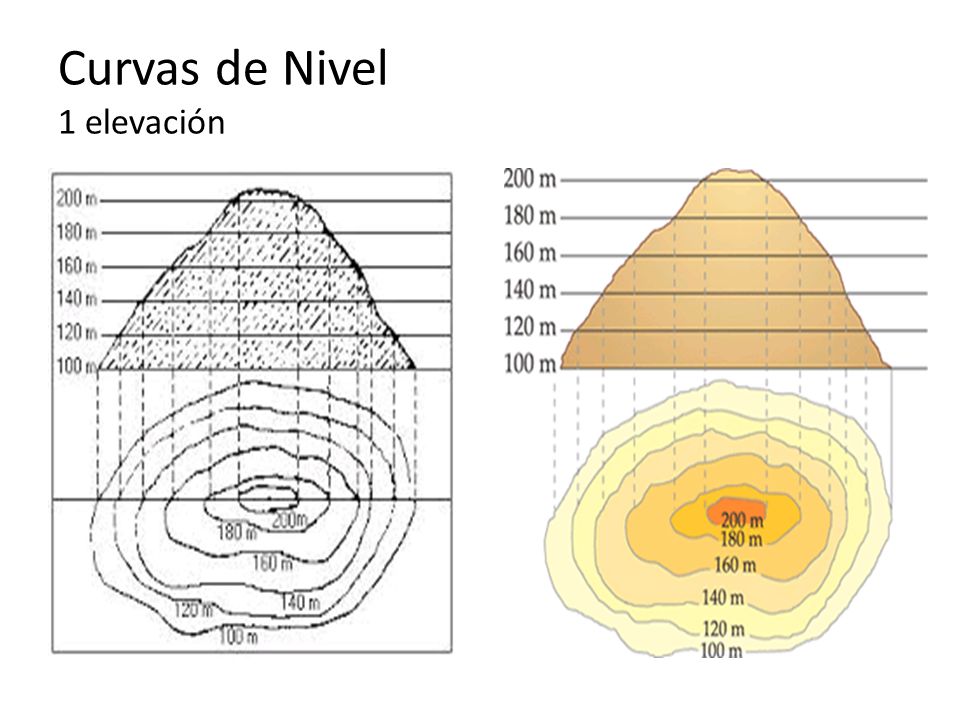

21 Curvas de Nivel 1 elevación

22 Curvas de Nivel 2 elevaciones

23 Curvas de nivel

24 Actividad Interpretando un mapa topográfico

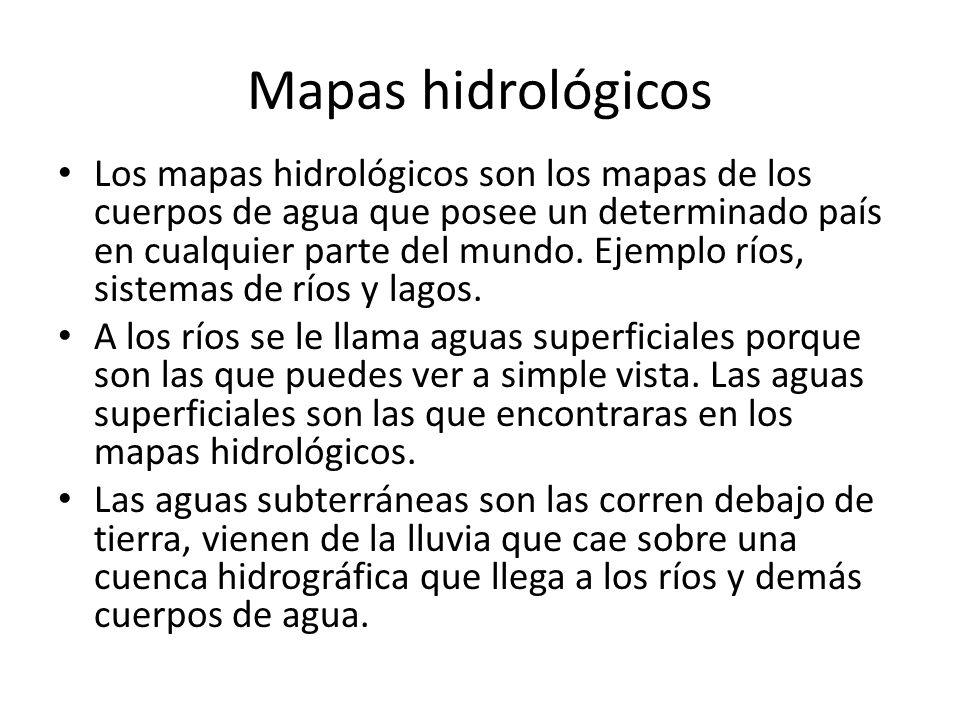

25 Mapas hidrológicos Los mapas hidrológicos son los mapas de los cuerpos de agua que posee un determinado país en cualquier parte del mundo. Ejemplo ríos, sistemas de ríos y lagos. A los ríos se le llama aguas superficiales porque son las que puedes ver a simple vista. Las aguas superficiales son las que encontraras en los mapas hidrológicos. Las aguas subterráneas son las corren debajo de tierra, vienen de la lluvia que cae sobre una cuenca hidrográfica que llega a los ríos y demás cuerpos de agua.

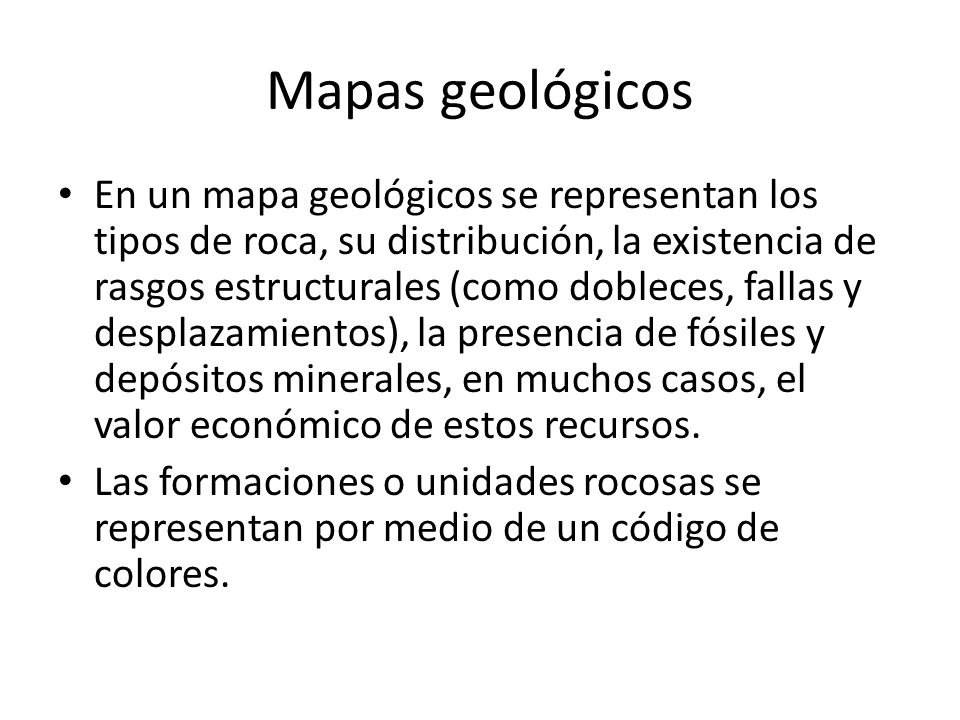

26 Mapas geológicos En un mapa geológicos se representan los tipos de roca, su distribución, la existencia de rasgos estructurales (como dobleces, fallas y desplazamientos), la presencia de fósiles y depósitos minerales, en muchos casos, el valor económico de estos recursos. Las formaciones o unidades rocosas se representan por medio de un código de colores.

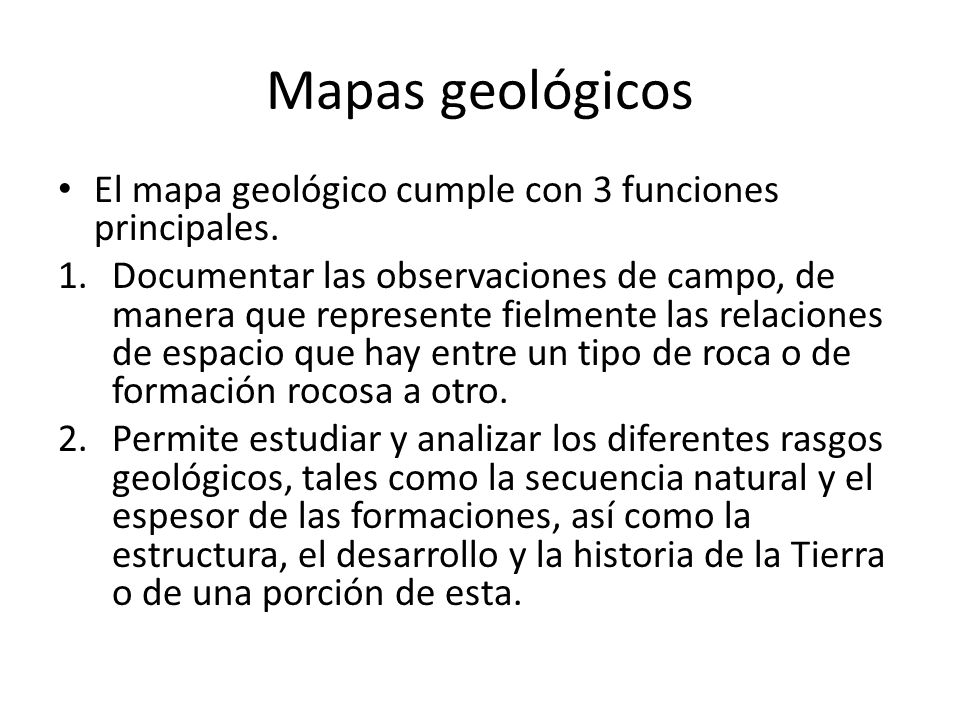

27 Mapas geológicos El mapa geológico cumple con 3 funciones principales.
Documentar las observaciones de campo, de manera que represente fielmente las relaciones de espacio que hay entre un tipo de roca o de formación rocosa a otro. Permite estudiar y analizar los diferentes rasgos geológicos, tales como la secuencia natural y el espesor de las formaciones, así como la estructura, el desarrollo y la historia de la Tierra o de una porción de esta.

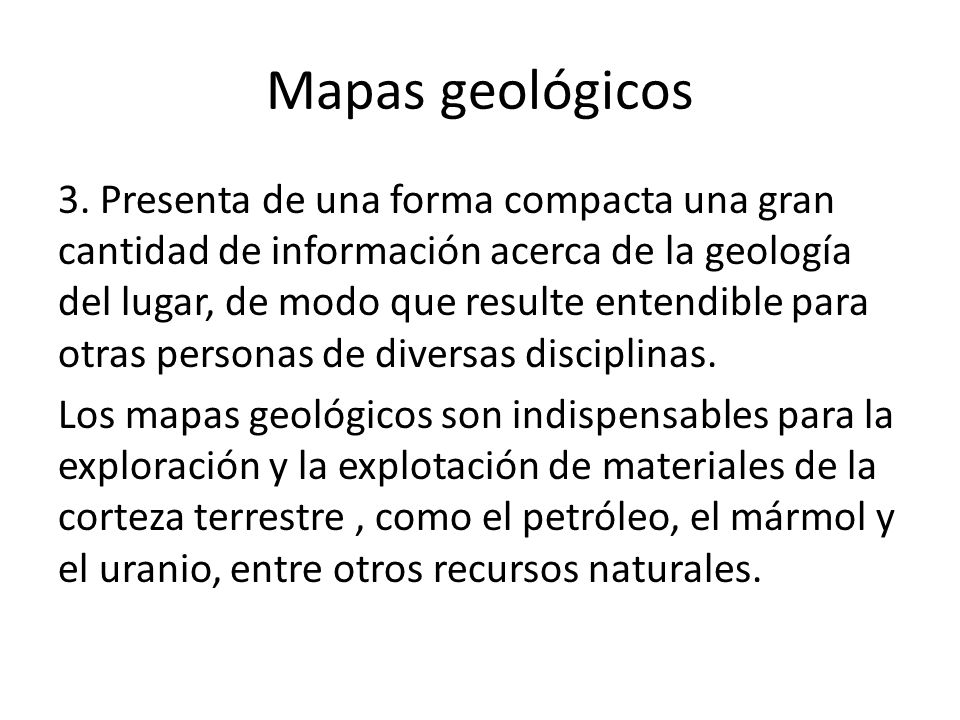

28 Mapas geológicos 3. Presenta de una forma compacta una gran cantidad de información acerca de la geología del lugar, de modo que resulte entendible para otras personas de diversas disciplinas. Los mapas geológicos son indispensables para la exploración y la explotación de materiales de la corteza terrestre , como el petróleo, el mármol y el uranio, entre otros recursos naturales.

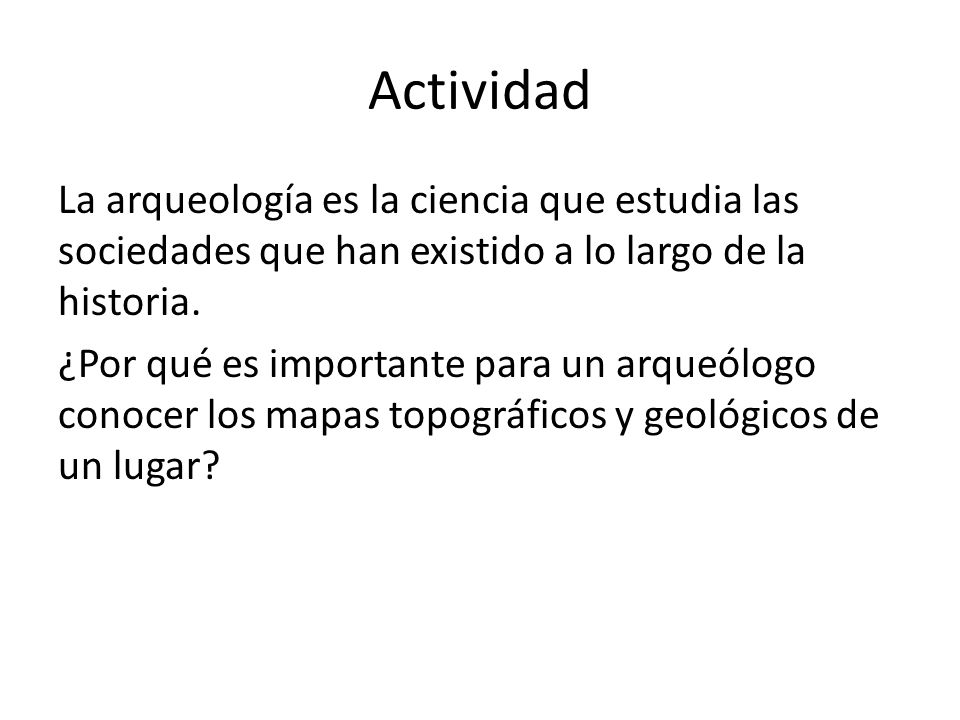

29 Actividad La arqueología es la ciencia que estudia las sociedades que han existido a lo largo de la historia. ¿Por qué es importante para un arqueólogo conocer los mapas topográficos y geológicos de un lugar?
