1 Taller de uso e interpretación de mapas
Preparado por José Molinelli, PhD Lillian Bird, PhD Alianza Geográfica de Puerto Rico

2 Derechos reservados © 2008 José Molinelli y Lillian Bird

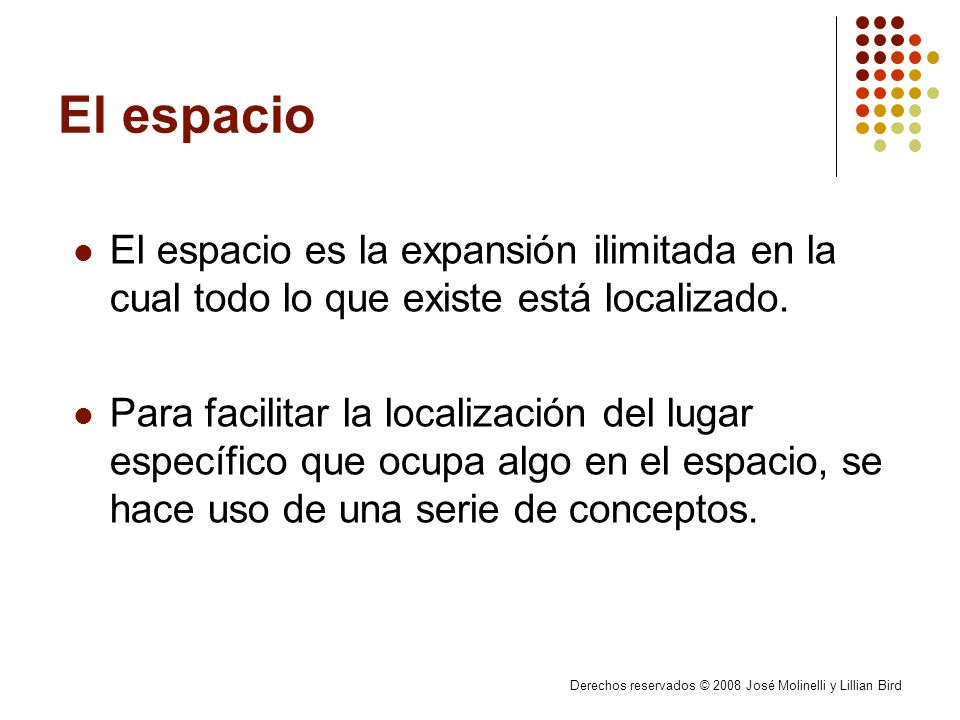

El espacio El espacio es la expansión ilimitada en la cual todo lo que existe está localizado. Para facilitar la localización del lugar específico que ocupa algo en el espacio, se hace uso de una serie de conceptos. Derechos reservados © 2008 José Molinelli y Lillian Bird

3 Derechos reservados © 2008 José Molinelli y Lillian Bird
Conceptos espaciales Localización Distancia Dirección Área Volumen Escala Derechos reservados © 2008 José Molinelli y Lillian Bird

4 Derechos reservados © 2008 José Molinelli y Lillian Bird

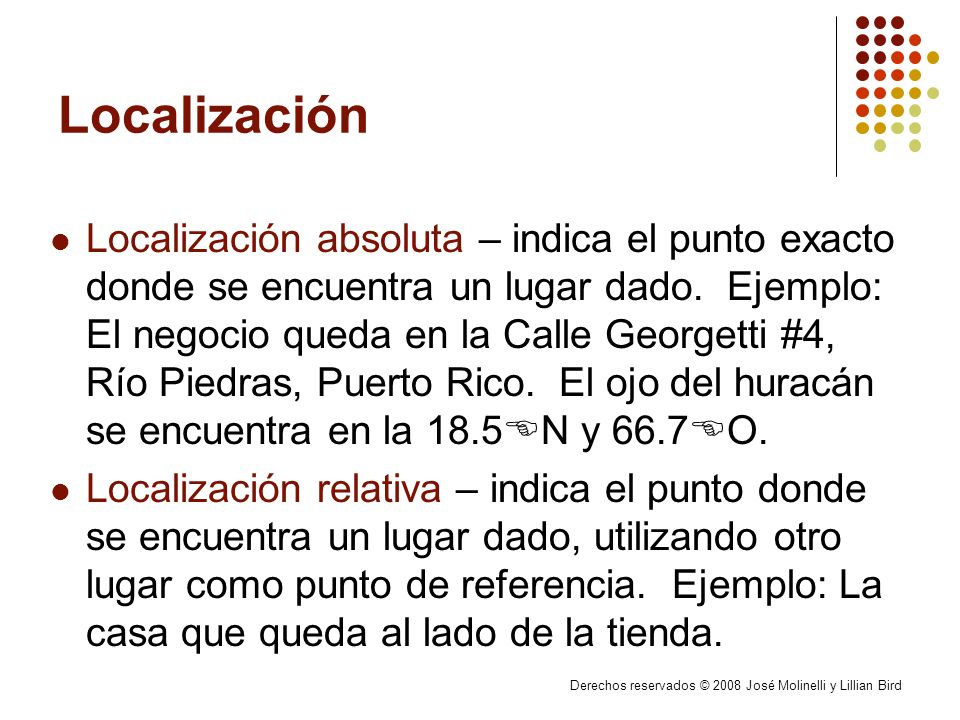

Localización Localización absoluta – indica el punto exacto donde se encuentra un lugar dado. Ejemplo: El negocio queda en la Calle Georgetti #4, Río Piedras, Puerto Rico. El ojo del huracán se encuentra en la 18.5N y 66.7O. Localización relativa – indica el punto donde se encuentra un lugar dado, utilizando otro lugar como punto de referencia. Ejemplo: La casa que queda al lado de la tienda. Derechos reservados © 2008 José Molinelli y Lillian Bird

5 Derechos reservados © 2008 José Molinelli y Lillian Bird

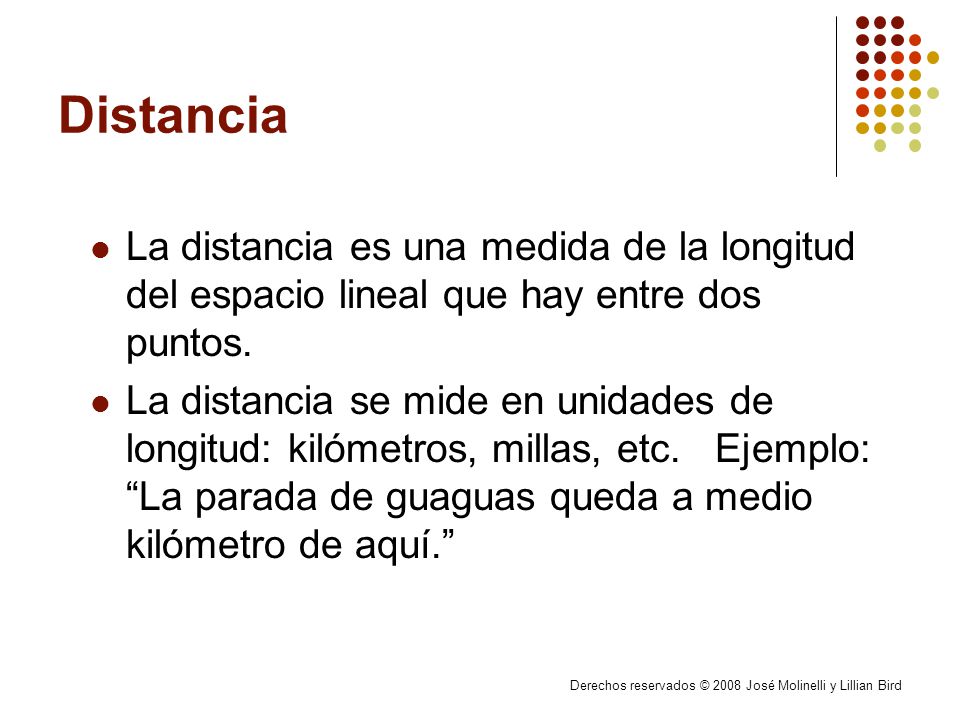

Distancia La distancia es una medida de la longitud del espacio lineal que hay entre dos puntos. La distancia se mide en unidades de longitud: kilómetros, millas, etc. Ejemplo: “La parada de guaguas queda a medio kilómetro de aquí.” Derechos reservados © 2008 José Molinelli y Lillian Bird

6 Derechos reservados © 2008 José Molinelli y Lillian Bird

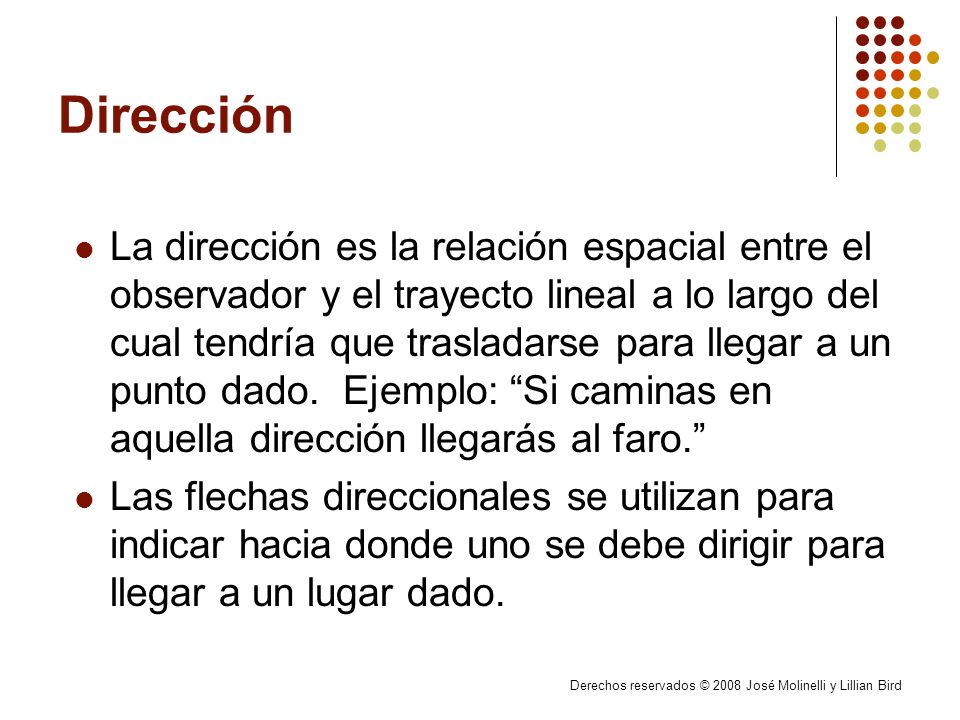

Dirección La dirección es la relación espacial entre el observador y el trayecto lineal a lo largo del cual tendría que trasladarse para llegar a un punto dado. Ejemplo: “Si caminas en aquella dirección llegarás al faro.” Las flechas direccionales se utilizan para indicar hacia donde uno se debe dirigir para llegar a un lugar dado. Derechos reservados © 2008 José Molinelli y Lillian Bird

7 Derechos reservados © 2008 José Molinelli y Lillian Bird
Dirección Ejemplo: Poste direccional en Cabo Reinga, Nueva Zelanda Derechos reservados © 2008 José Molinelli y Lillian Bird

8 Derechos reservados © 2008 José Molinelli y Lillian Bird

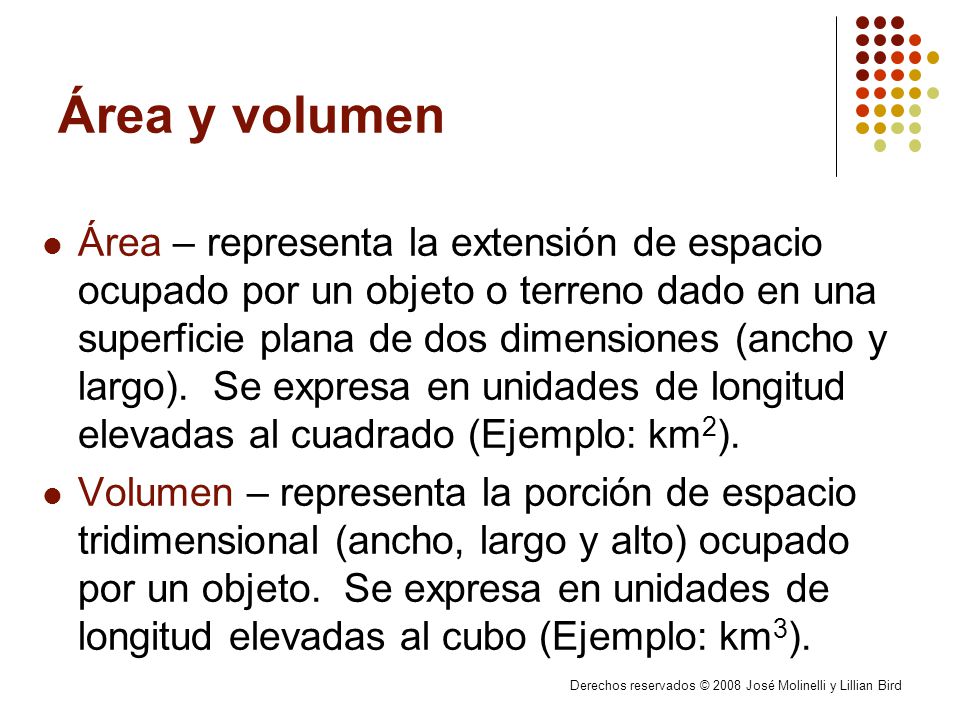

Área y volumen Área – representa la extensión de espacio ocupado por un objeto o terreno dado en una superficie plana de dos dimensiones (ancho y largo). Se expresa en unidades de longitud elevadas al cuadrado (Ejemplo: km2). Volumen – representa la porción de espacio tridimensional (ancho, largo y alto) ocupado por un objeto. Se expresa en unidades de longitud elevadas al cubo (Ejemplo: km3). Derechos reservados © 2008 José Molinelli y Lillian Bird

9 Derechos reservados © 2008 José Molinelli y Lillian Bird

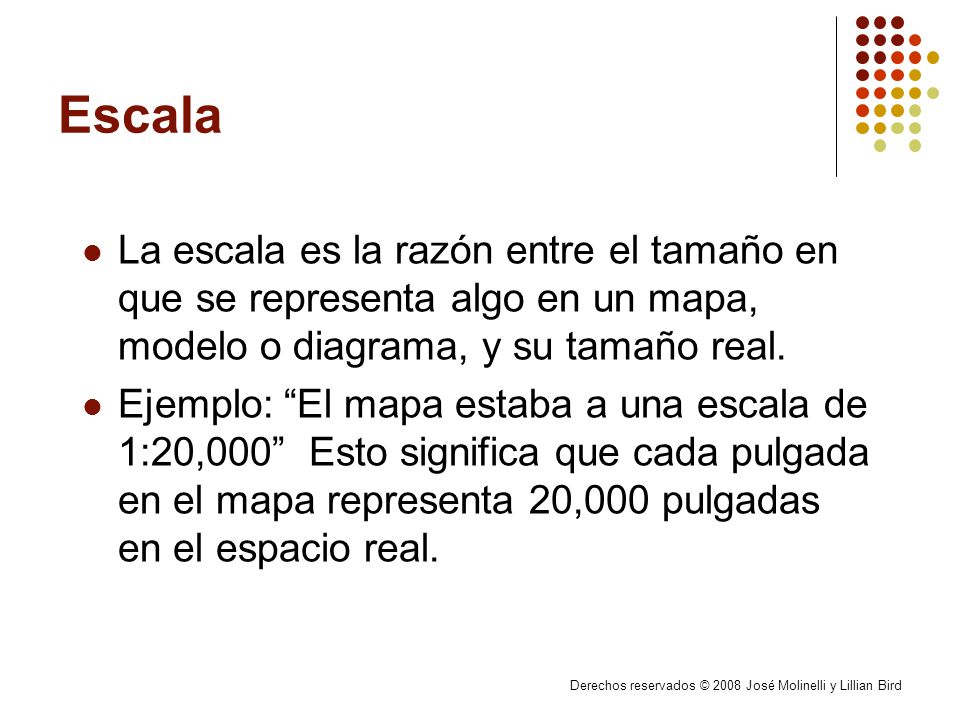

Escala La escala es la razón entre el tamaño en que se representa algo en un mapa, modelo o diagrama, y su tamaño real. Ejemplo: “El mapa estaba a una escala de 1:20,000” Esto significa que cada pulgada en el mapa representa 20,000 pulgadas en el espacio real. Derechos reservados © 2008 José Molinelli y Lillian Bird

10 Derechos reservados © 2008 José Molinelli y Lillian Bird
Los puntos cardinales Norte – en dirección hacia el polo norte de la Tierra Sur – en dirección hacia el polo sur de la Tierra Este – en dirección hacia donde sale el Sol (el levante u oriente) Oeste – en dirección hacia donde se pone el Sol (el poniente u occidente) Derechos reservados © 2008 José Molinelli y Lillian Bird

11 Derechos reservados © 2008 José Molinelli y Lillian Bird
Los puntos cardinales Norte Oeste Este Sur Derechos reservados © 2008 José Molinelli y Lillian Bird

12 El mapa como representación del espacio
El mapa se utiliza para representar la relación espacial que existe entre los componentes de un lugar. Si los componentes son pupitres y escritorios, estaríamos frente a un mapa del salón de clases. Si son continentes y océanos, estaríamos frente a un mapa del mundo. Derechos reservados © 2008 José Molinelli y Lillian Bird

13 Sistema de cuadrículas
Para facilitar la elaboración de un mapa del salón de clases, o de cualquier otro lugar, podemos usar un sistema de cuadrículas. Derechos reservados © 2008 José Molinelli y Lillian Bird

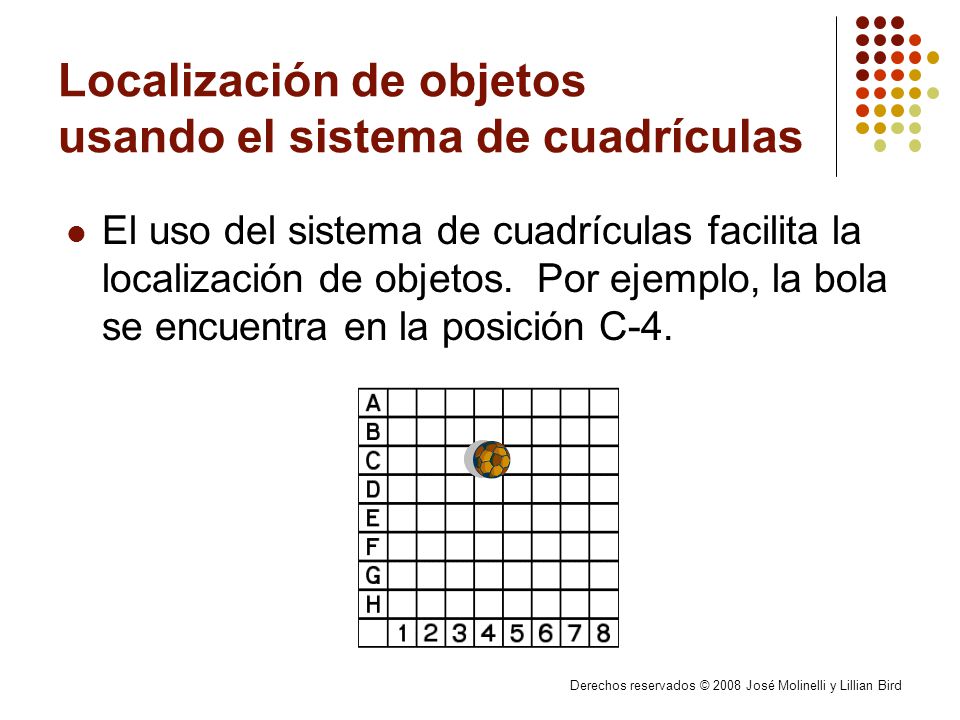

14 Localización de objetos usando el sistema de cuadrículas
El uso del sistema de cuadrículas facilita la localización de objetos. Por ejemplo, la bola se encuentra en la posición C-4. Derechos reservados © 2008 José Molinelli y Lillian Bird

15 Mapa de un salón de clases usando el sistema de cuadrículas
Derechos reservados © 2008 José Molinelli y Lillian Bird

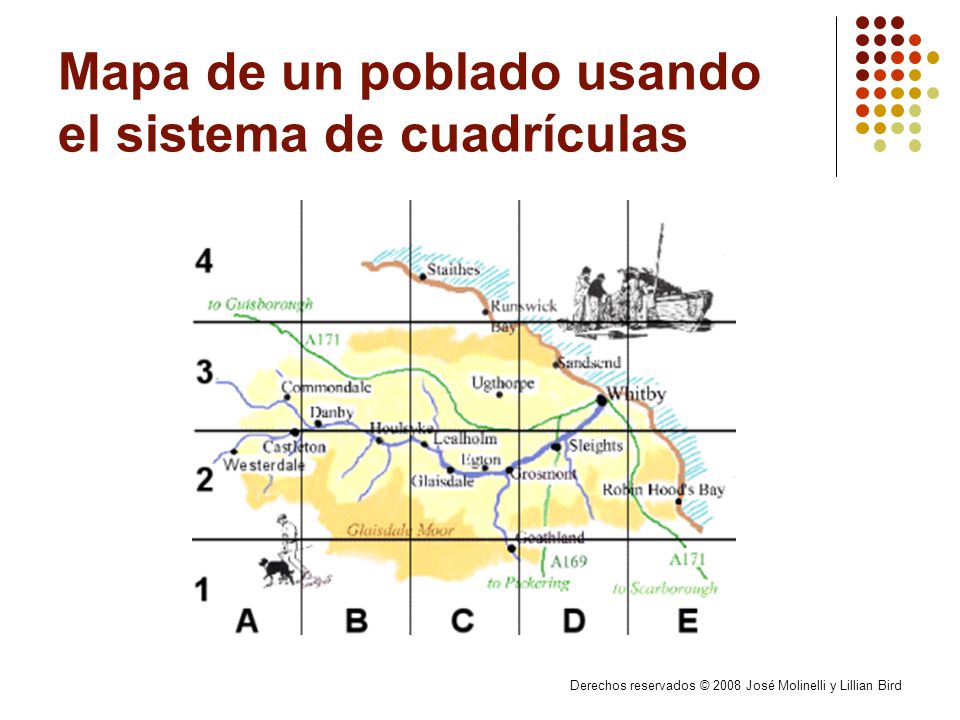

16 Mapa de un poblado usando el sistema de cuadrículas
Derechos reservados © 2008 José Molinelli y Lillian Bird

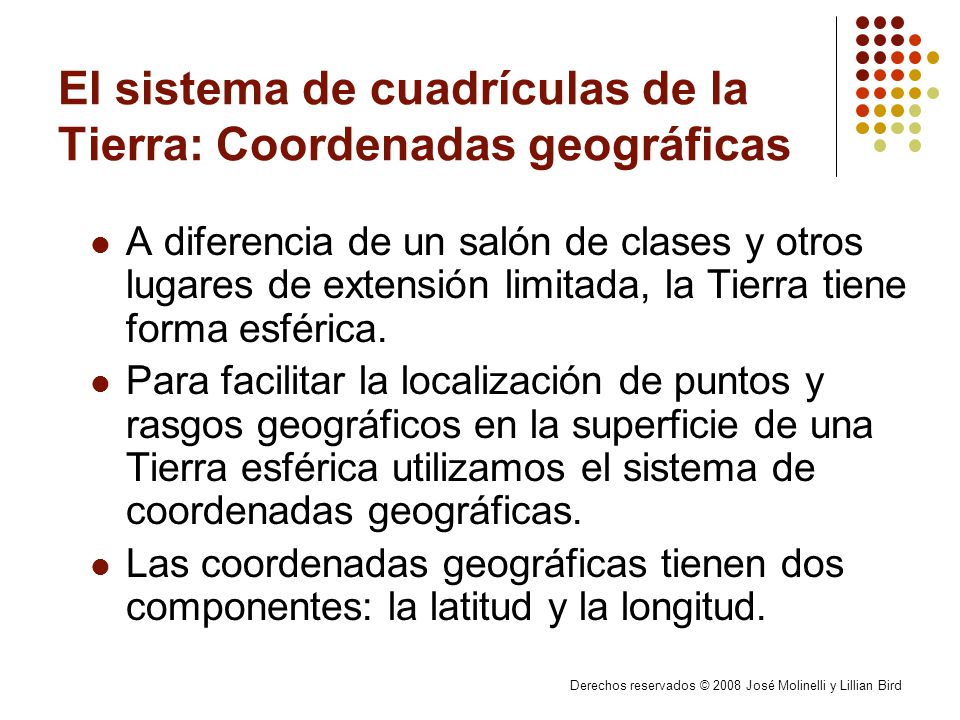

17 El sistema de cuadrículas de la Tierra: Coordenadas geográficas
A diferencia de un salón de clases y otros lugares de extensión limitada, la Tierra tiene forma esférica. Para facilitar la localización de puntos y rasgos geográficos en la superficie de una Tierra esférica utilizamos el sistema de coordenadas geográficas. Las coordenadas geográficas tienen dos componentes: la latitud y la longitud. Derechos reservados © 2008 José Molinelli y Lillian Bird

18 Coordenadas geográficas: Latitud
La latitud representa la distancia norte o sur que hay desde la línea del ecuador, que es la línea que divide al hemisferio norte del hemisferio sur, hasta un lugar dado en la superficie del globo terráqueo. Los valores de latitud van desde 0 en el ecuador, hasta 90N ó 90S en los polos norte y sur, respectivamente. Derechos reservados © 2008 José Molinelli y Lillian Bird

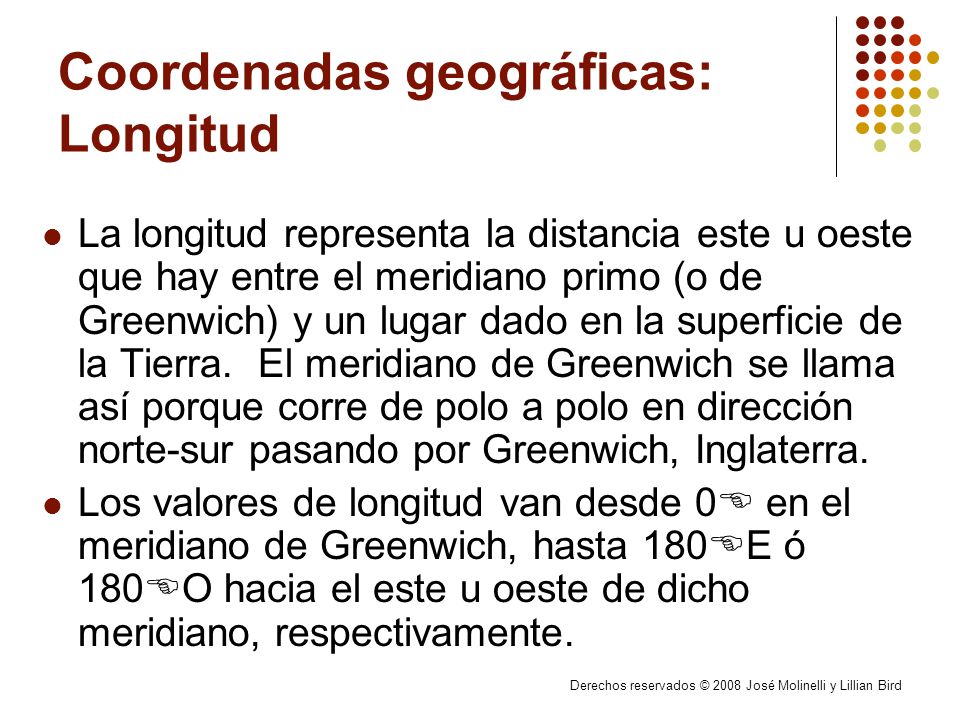

19 Coordenadas geográficas: Longitud
La longitud representa la distancia este u oeste que hay entre el meridiano primo (o de Greenwich) y un lugar dado en la superficie de la Tierra. El meridiano de Greenwich se llama así porque corre de polo a polo en dirección norte-sur pasando por Greenwich, Inglaterra. Los valores de longitud van desde 0 en el meridiano de Greenwich, hasta 180E ó 180O hacia el este u oeste de dicho meridiano, respectivamente. Derechos reservados © 2008 José Molinelli y Lillian Bird

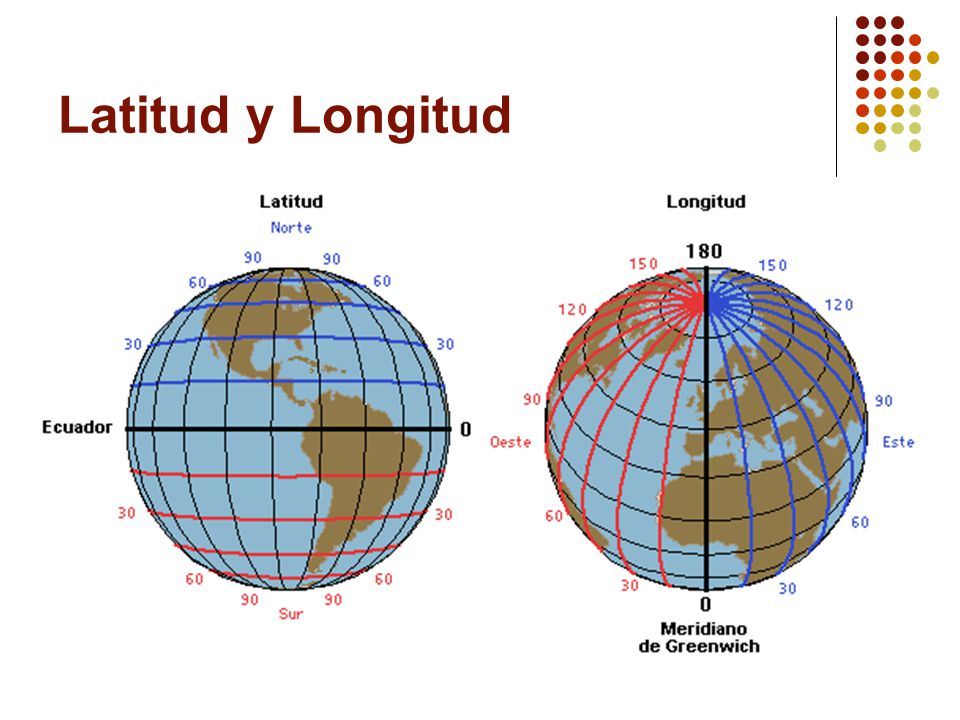

20 Latitud y Longitud

21 Paralelos y meridianos
Los círculos concéntricos imaginarios, paralelos a la línea del ecuador, que representan coordenadas de latitud se conocen como paralelos. Las bandas imaginarias que corren por la superficie de la Tierra desde el polo norte hasta el polo sur, y que representan coordenadas de longitud, se conocen como meridianos. Derechos reservados © 2008 José Molinelli y Lillian Bird

22 Derechos reservados © 2008 José Molinelli y Lillian Bird

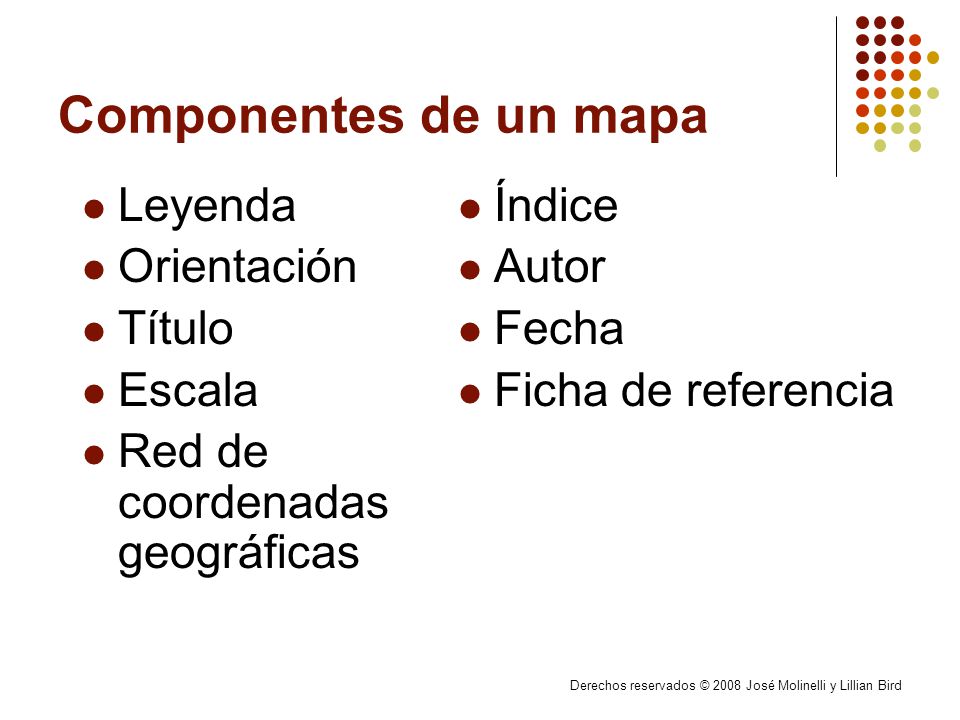

Componentes de un mapa Leyenda Orientación Título Escala Red de coordenadas geográficas Índice Autor Fecha Ficha de referencia Derechos reservados © 2008 José Molinelli y Lillian Bird

23 Derechos reservados © 2008 José Molinelli y Lillian Bird

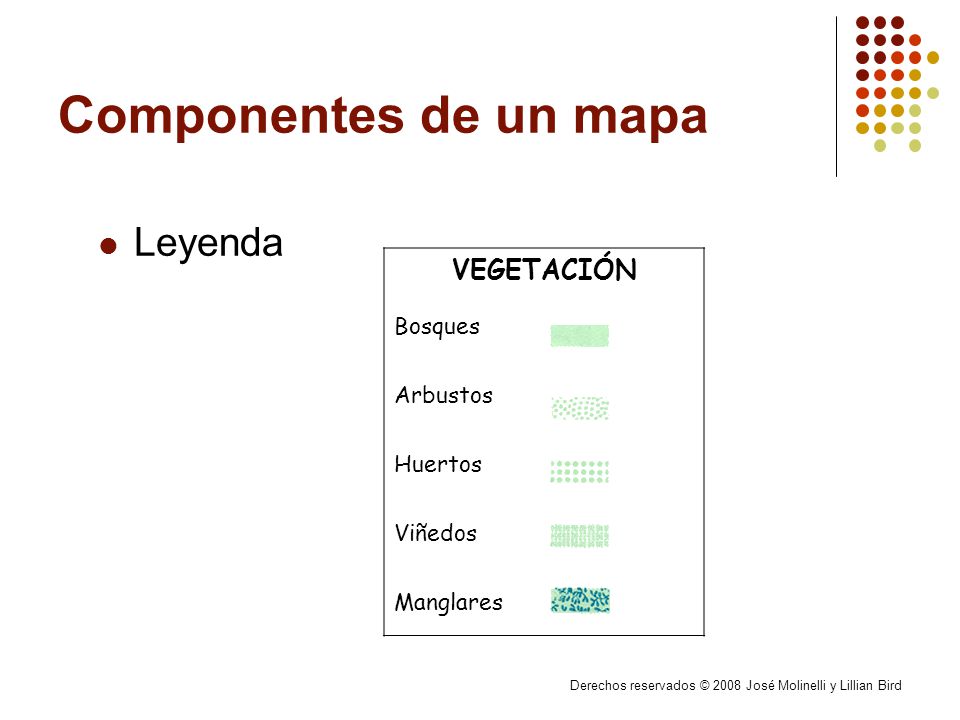

Componentes de un mapa Leyenda VEGETACIÓN Bosques                       Arbustos Huertos Viñedos Manglares Derechos reservados © 2008 José Molinelli y Lillian Bird

24 Derechos reservados © 2008 José Molinelli y Lillian Bird
Componentes de un mapa Orientación Derechos reservados © 2008 José Molinelli y Lillian Bird

25 Derechos reservados © 2008 José Molinelli y Lillian Bird

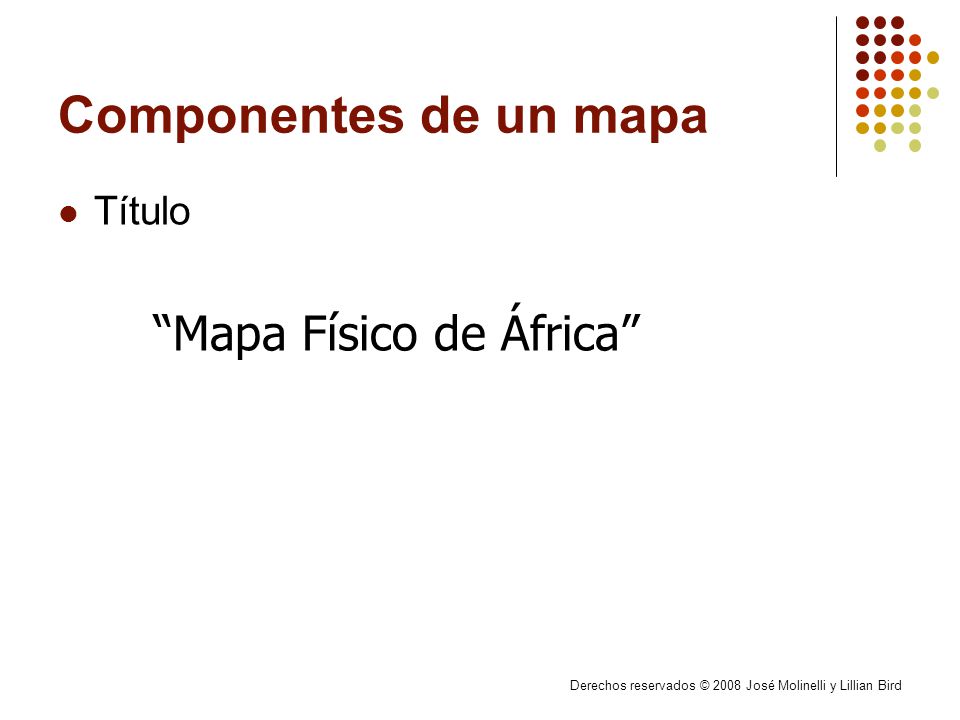

Componentes de un mapa Título “Mapa Físico de África” Derechos reservados © 2008 José Molinelli y Lillian Bird

26 Derechos reservados © 2008 José Molinelli y Lillian Bird

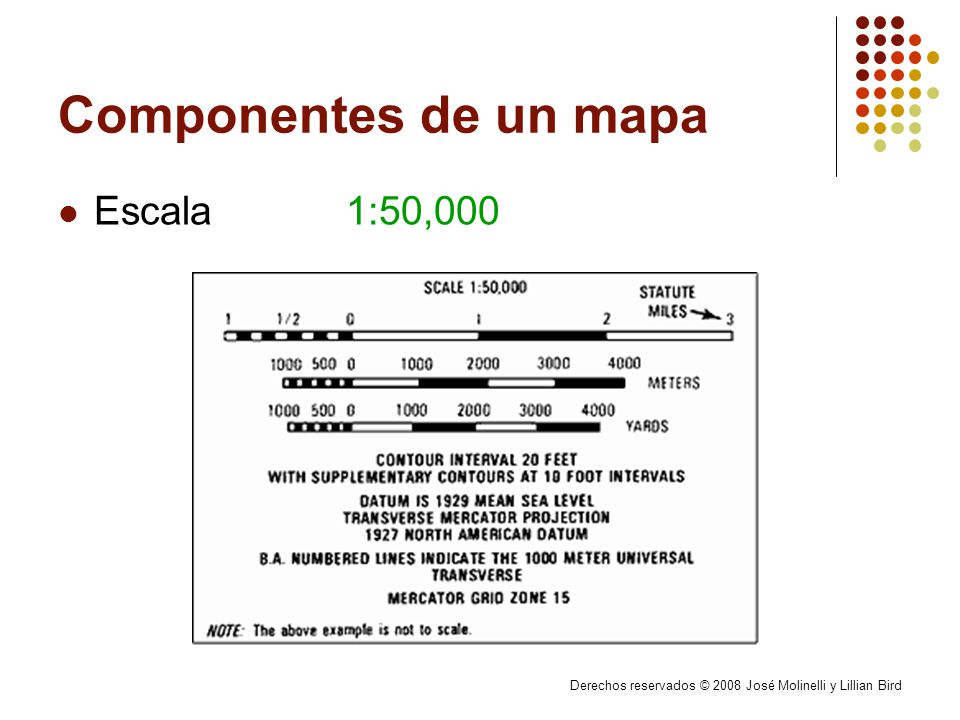

Componentes de un mapa Escala 1:50,000 Derechos reservados © 2008 José Molinelli y Lillian Bird

27 Derechos reservados © 2008 José Molinelli y Lillian Bird
Componentes de un mapa Red de coordenadas geográficas Derechos reservados © 2008 José Molinelli y Lillian Bird

28 Derechos reservados © 2008 José Molinelli y Lillian Bird

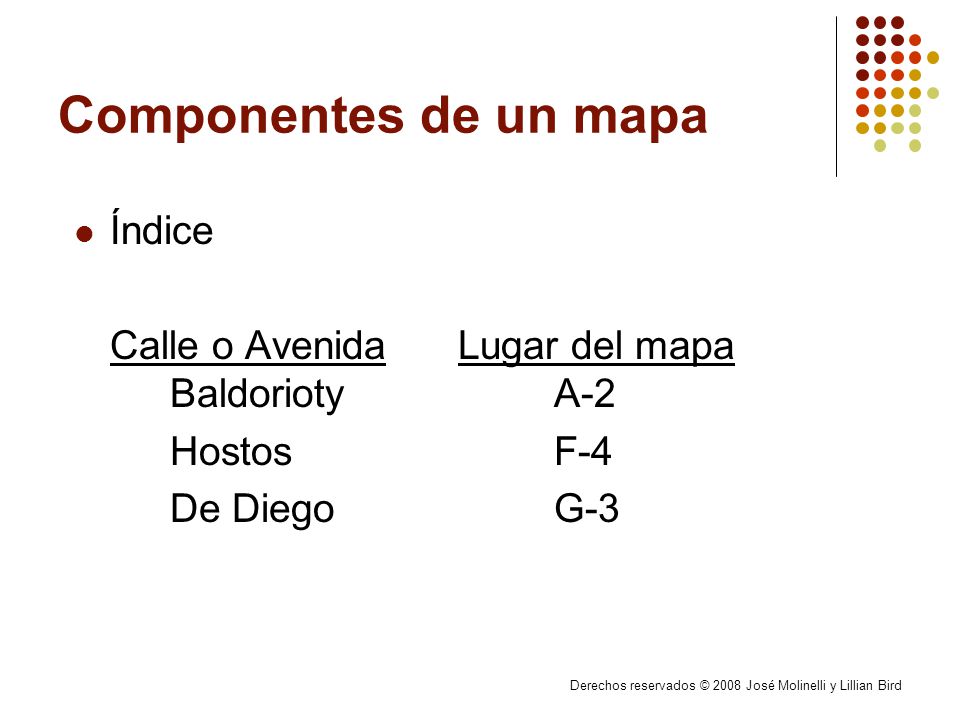

Componentes de un mapa Índice Calle o Avenida Lugar del mapa Baldorioty A-2 Hostos F-4 De Diego G-3 Derechos reservados © 2008 José Molinelli y Lillian Bird

29 Derechos reservados © 2008 José Molinelli y Lillian Bird

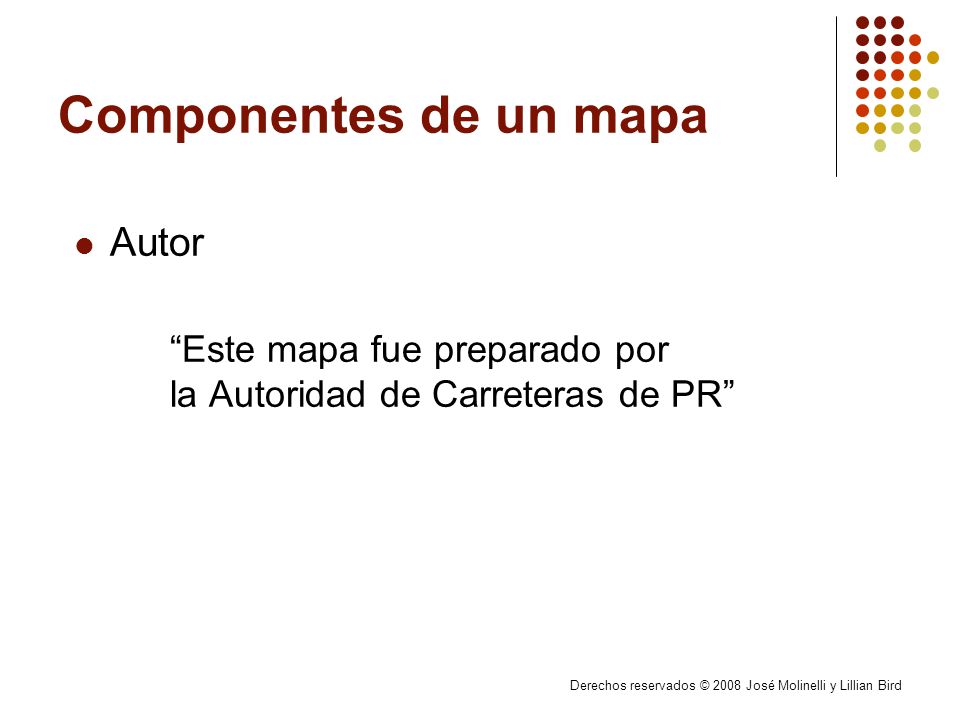

Componentes de un mapa Autor “Este mapa fue preparado por la Autoridad de Carreteras de PR” Derechos reservados © 2008 José Molinelli y Lillian Bird

30 Derechos reservados © 2008 José Molinelli y Lillian Bird

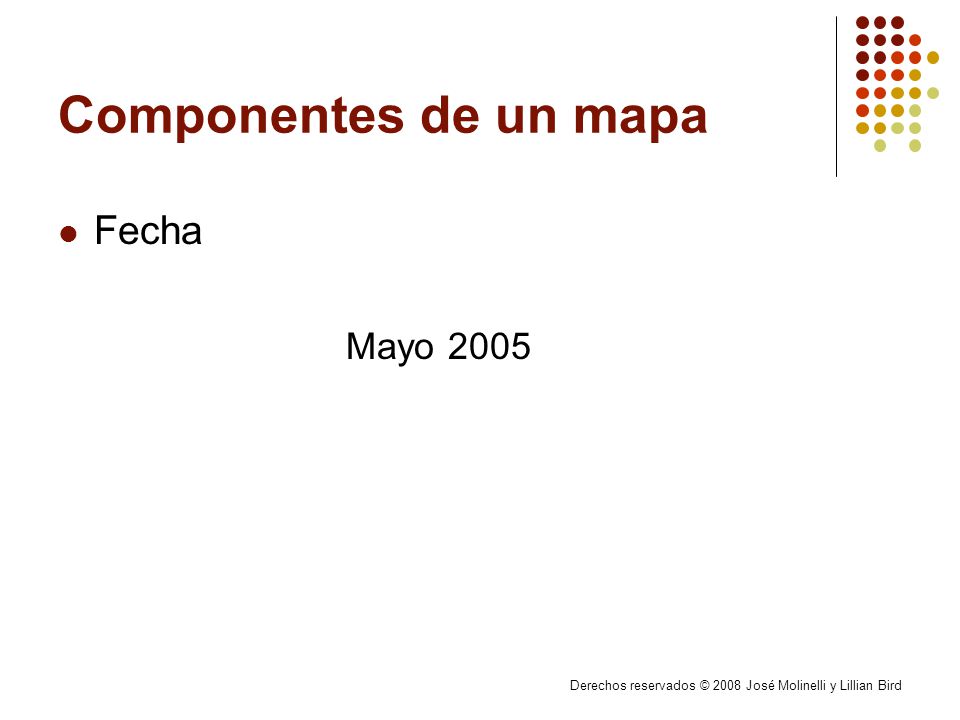

Componentes de un mapa Fecha Mayo 2005 Derechos reservados © 2008 José Molinelli y Lillian Bird

31 Derechos reservados © 2008 José Molinelli y Lillian Bird

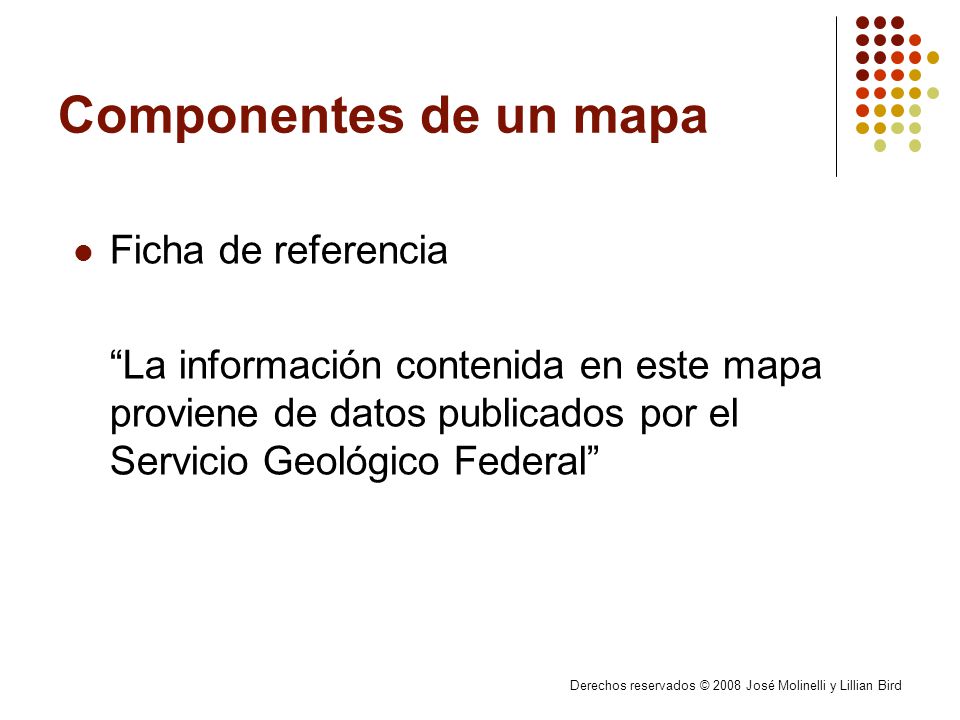

Componentes de un mapa Ficha de referencia “La información contenida en este mapa proviene de datos publicados por el Servicio Geológico Federal” Derechos reservados © 2008 José Molinelli y Lillian Bird

32 Derechos reservados © 2008 José Molinelli y Lillian Bird

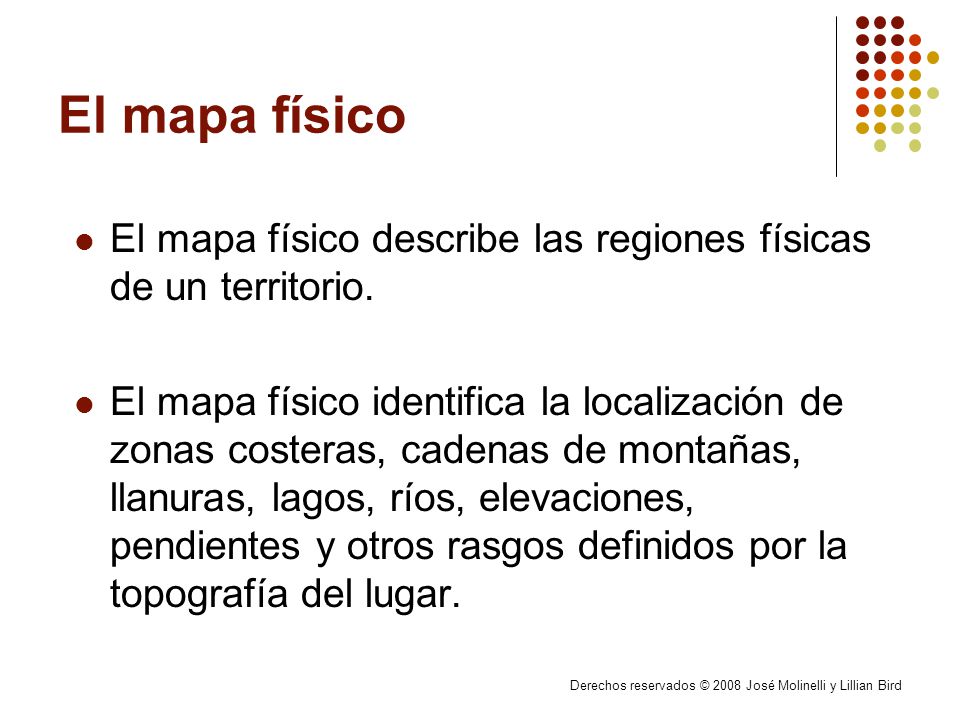

El mapa físico El mapa físico describe las regiones físicas de un territorio. El mapa físico identifica la localización de zonas costeras, cadenas de montañas, llanuras, lagos, ríos, elevaciones, pendientes y otros rasgos definidos por la topografía del lugar. Derechos reservados © 2008 José Molinelli y Lillian Bird

33 Derechos reservados © 2008 José Molinelli y Lillian Bird
Mapa físico de Europa Derechos reservados © 2008 José Molinelli y Lillian Bird

34 Derechos reservados © 2008 José Molinelli y Lillian Bird

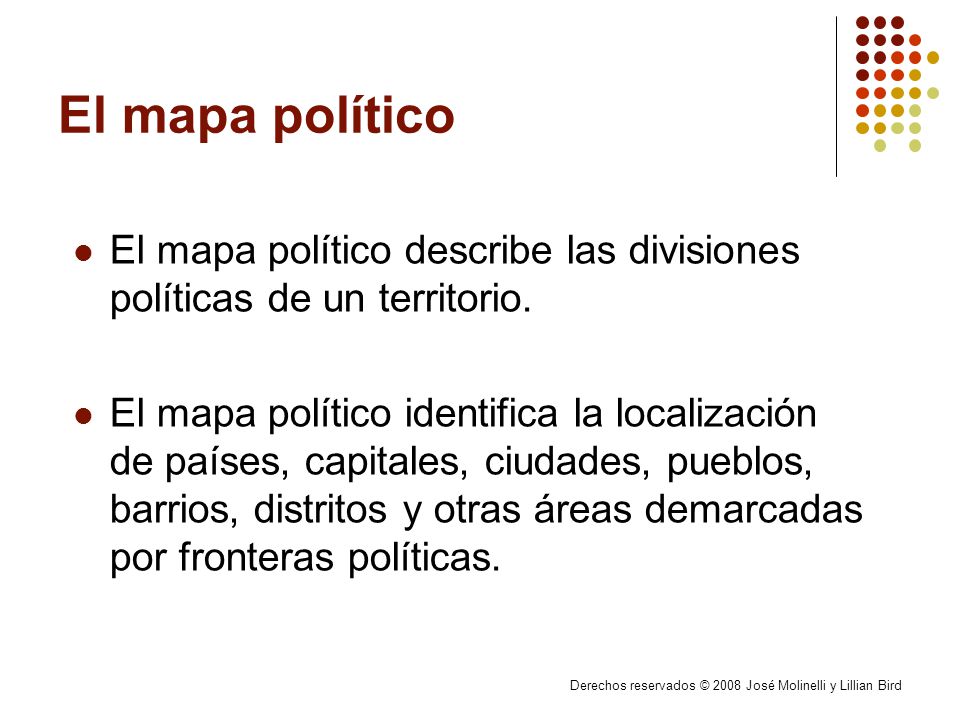

El mapa político El mapa político describe las divisiones políticas de un territorio. El mapa político identifica la localización de países, capitales, ciudades, pueblos, barrios, distritos y otras áreas demarcadas por fronteras políticas. Derechos reservados © 2008 José Molinelli y Lillian Bird

35 Mapa político de Europa
Derechos reservados © 2008 José Molinelli y Lillian Bird

36 Derechos reservados © 2008 José Molinelli y Lillian Bird

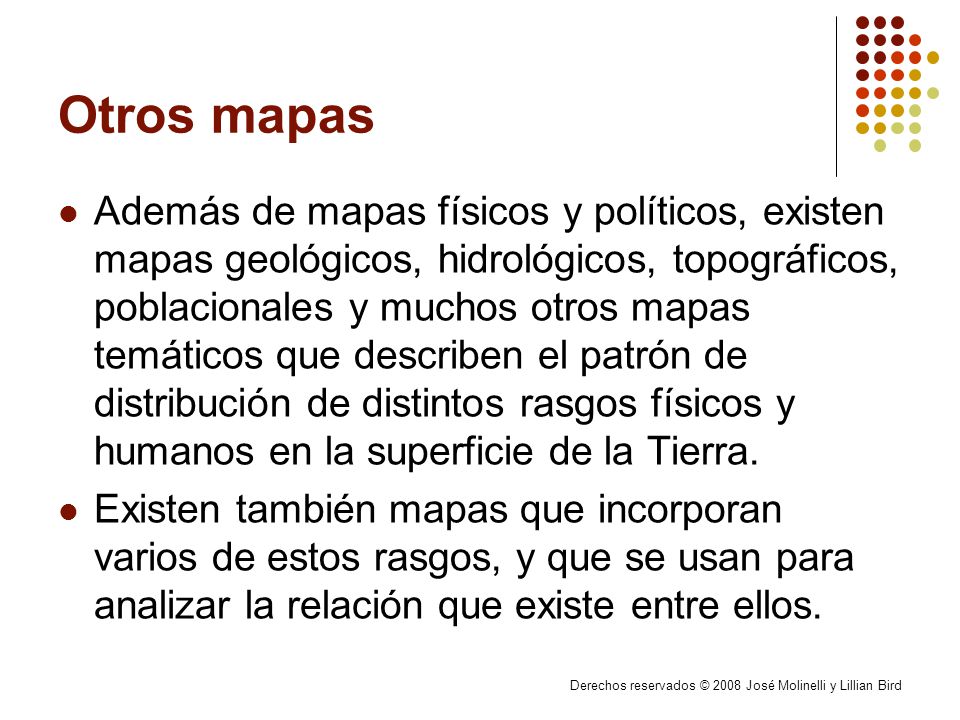

Otros mapas Además de mapas físicos y políticos, existen mapas geológicos, hidrológicos, topográficos, poblacionales y muchos otros mapas temáticos que describen el patrón de distribución de distintos rasgos físicos y humanos en la superficie de la Tierra. Existen también mapas que incorporan varios de estos rasgos, y que se usan para analizar la relación que existe entre ellos. Derechos reservados © 2008 José Molinelli y Lillian Bird

37 Derechos reservados © 2008 José Molinelli y Lillian Bird

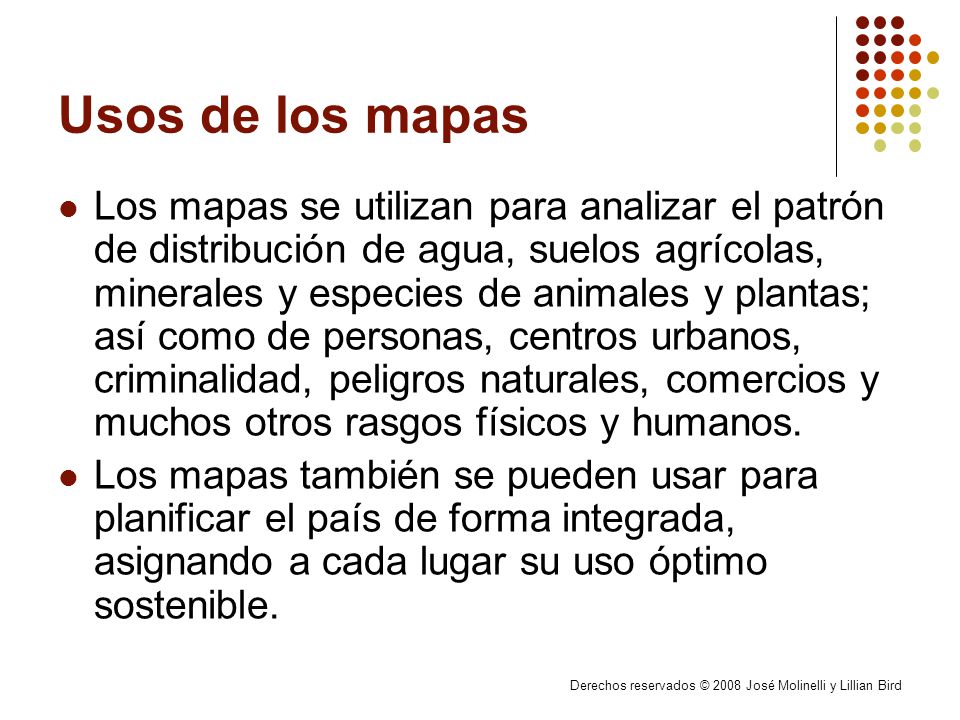

Usos de los mapas Los mapas se utilizan para analizar el patrón de distribución de agua, suelos agrícolas, minerales y especies de animales y plantas; así como de personas, centros urbanos, criminalidad, peligros naturales, comercios y muchos otros rasgos físicos y humanos. Los mapas también se pueden usar para planificar el país de forma integrada, asignando a cada lugar su uso óptimo sostenible. Derechos reservados © 2008 José Molinelli y Lillian Bird

38 Derechos reservados © 2008 José Molinelli y Lillian Bird

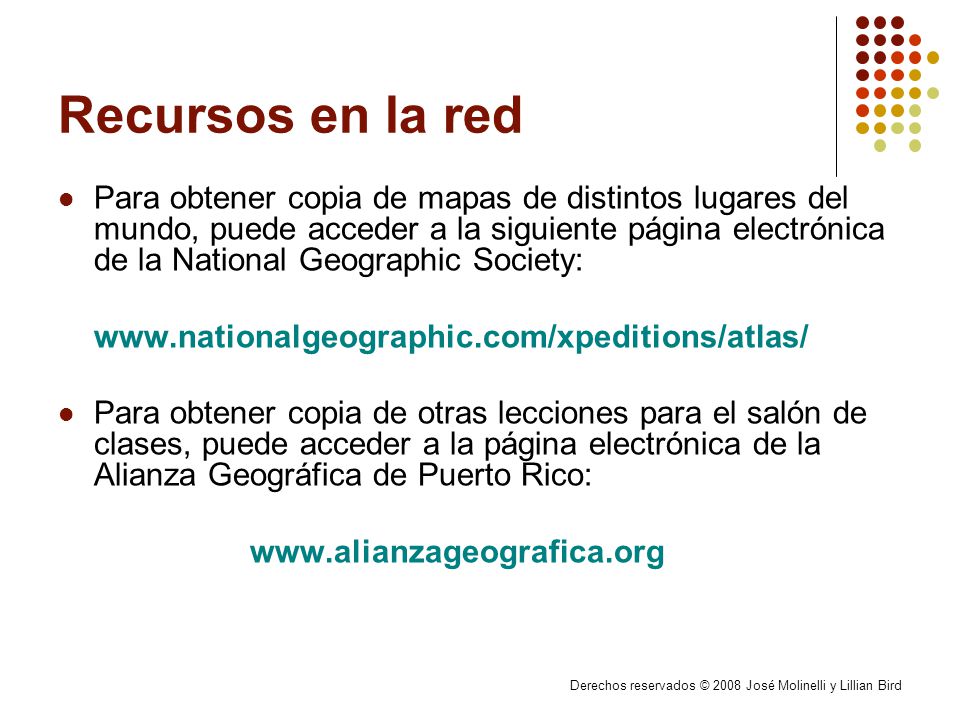

Recursos en la red Para obtener copia de mapas de distintos lugares del mundo, puede acceder a la siguiente página electrónica de la National Geographic Society: Para obtener copia de otras lecciones para el salón de clases, puede acceder a la página electrónica de la Alianza Geográfica de Puerto Rico: Derechos reservados © 2008 José Molinelli y Lillian Bird
