PRÁCTICAS DE CONSTRUCCIÓN LÍNEAS DE TRANSMISIÓN ELÉCTRICA EN CHILE

Presentación del tema: "PRÁCTICAS DE CONSTRUCCIÓN LÍNEAS DE TRANSMISIÓN ELÉCTRICA EN CHILE"— Transcripción de la presentación:

1 PRÁCTICAS DE CONSTRUCCIÓN LÍNEAS DE TRANSMISIÓN ELÉCTRICA EN CHILE
JOSÉ MIGUEL GONZÁLEZ GUERRA Ingeniero Civil Industrial

2 Donde queda Chile? CHILE

3 La Energía Eléctrica en el mundo y en Chile
1802 Humpry Davy Creo el principio de la iluminación eléctrica incandescente. 1879 Thomas Edison Creó una bombilla con filamento que logro resplandecer durante 48 horas. Comenzando la era de la electrificación comercial. 1883 Santiago de Chile Se inauguró el primer alumbrado eléctrico, instalando un dinamo, accionado por un motor de Gas

4 Importancia de la Energía Eléctrica
La implementación de la energía eléctrica cambió los hábitos domésticos y laborales chilenos, la electricidad se convirtió en un símbolo de la modernización de la vida urbana . Junto con este desarrollo se crearon en ciudades y pueblos, empresas eléctricas. Y este proceso modernizador trajo grandes beneficios , entre otros: La iluminación de las calles y casas particulares con ampolletas incandescentes, tranvías eléctricos. Modernización en los procesos industriales y mineros

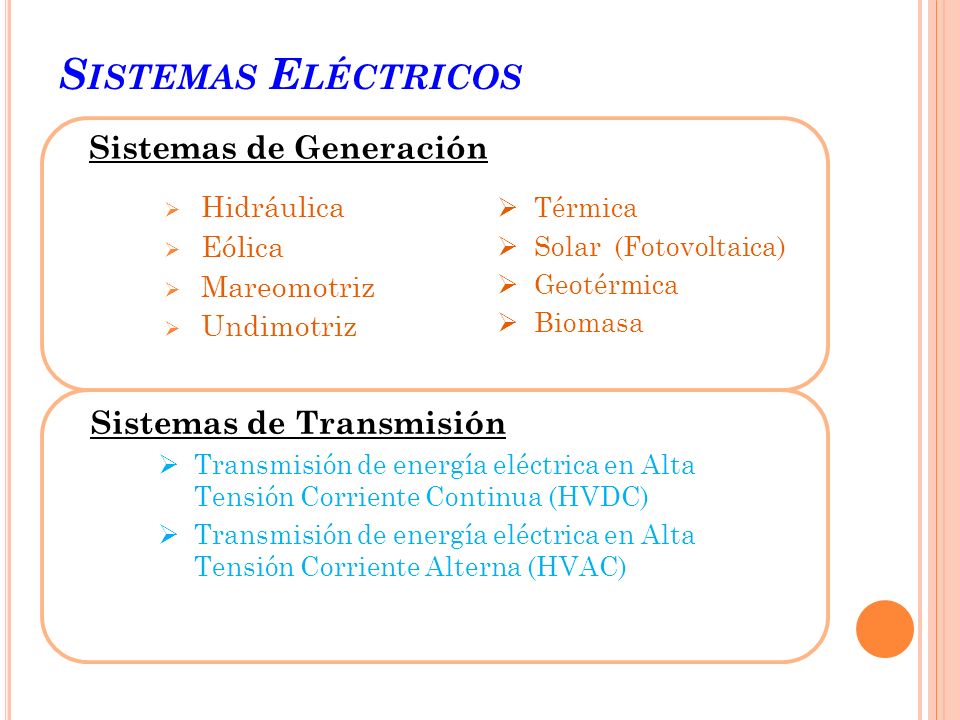

5 Sistemas Eléctricos Sistemas de Generación Sistemas de Transmisión
Hidráulica Eólica Mareomotriz Undimotriz Térmica Solar (Fotovoltaica) Geotérmica Biomasa Sistemas de Transmisión Transmisión de energía eléctrica en Alta Tensión Corriente Continua (HVDC) Transmisión de energía eléctrica en Alta Tensión Corriente Alterna (HVAC)

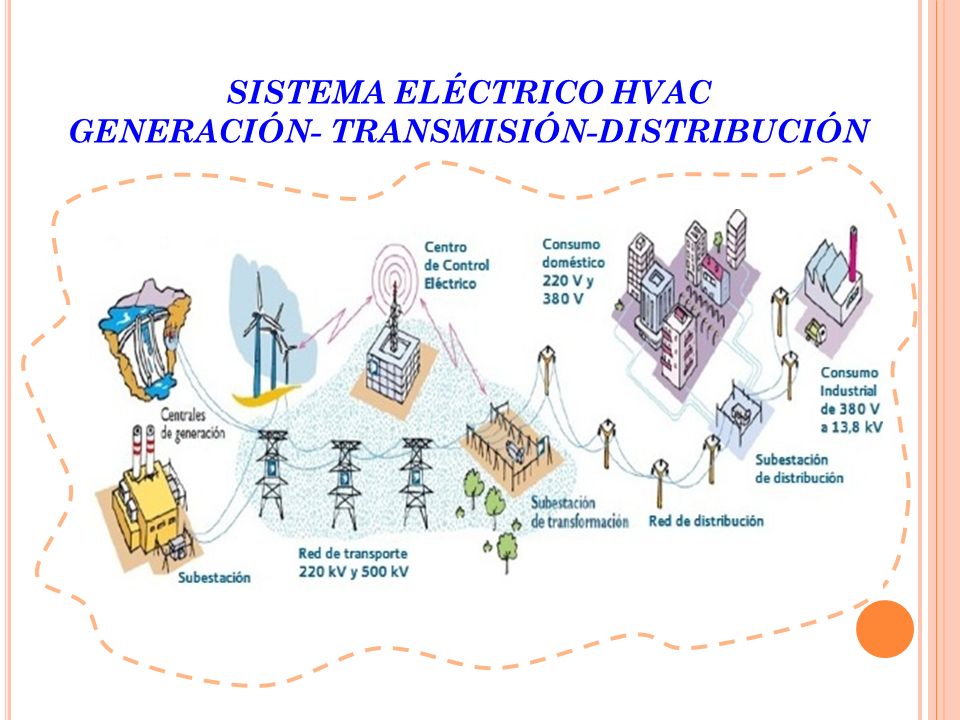

6 SISTEMA ELÉCTRICO HVAC GENERACIÓN- TRANSMISIÓN-DISTRIBUCIÓN

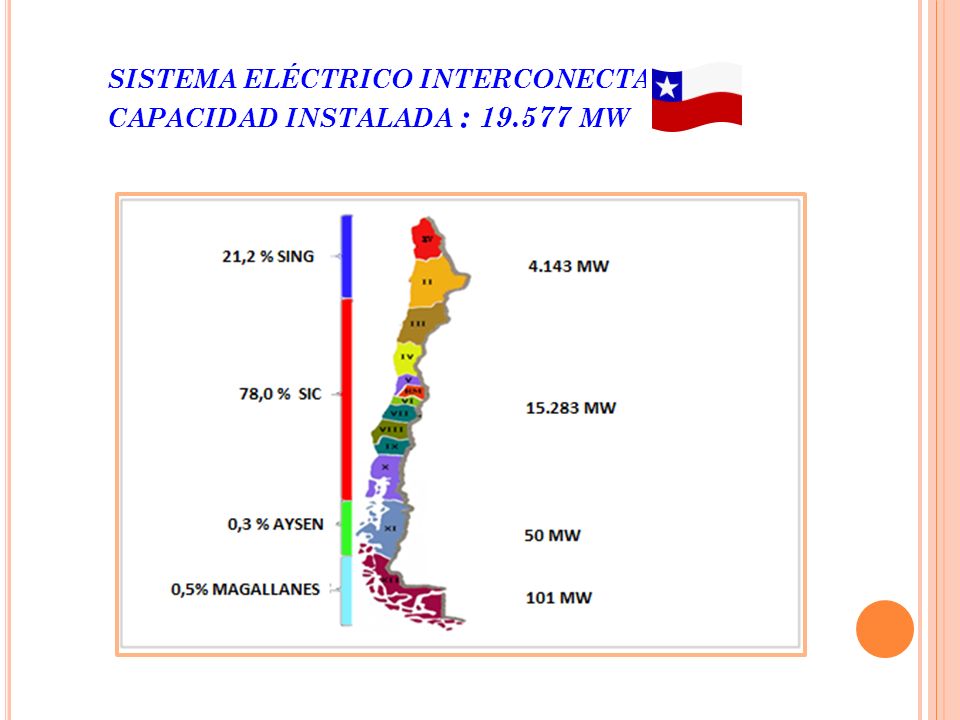

7 sistema eléctrico interconectado
capacidad instalada : mw

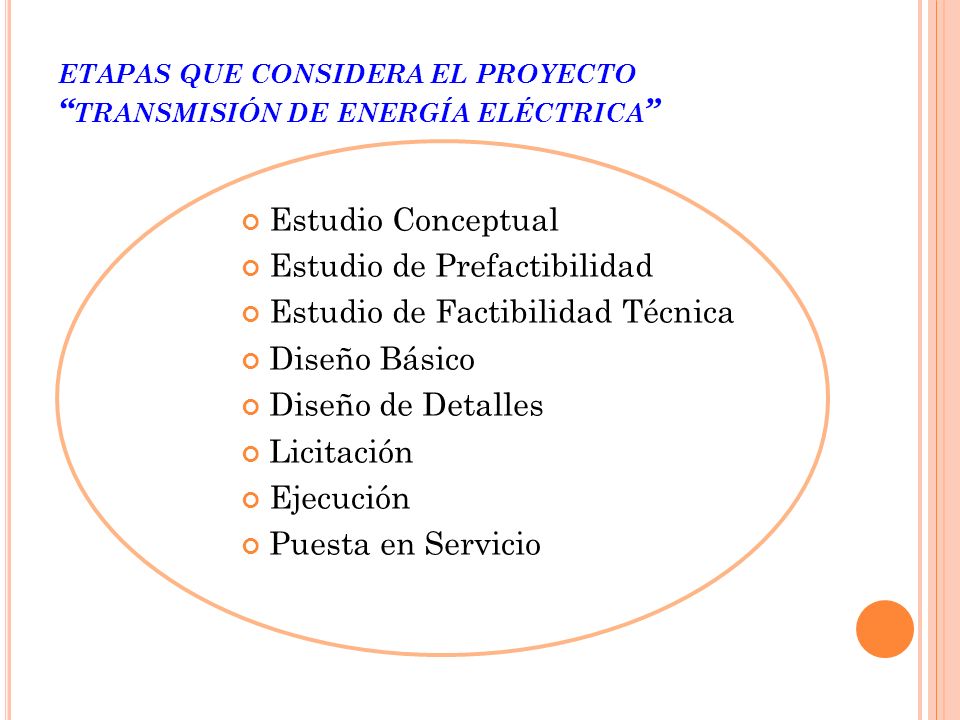

8 etapas que considera el proyecto “transmisión de energía eléctrica”
Estudio Conceptual Estudio de Prefactibilidad Estudio de Factibilidad Técnica Diseño Básico Diseño de Detalles Licitación Ejecución Puesta en Servicio

9 conceptos de transmisión de energía eléctrica
Fuente de generación de energía eléctrica patio de alta tensión, se eleva voltaje sobre los 66 kV líneas de transmisión (torres y conductores) Subestación Troncal Línea de transmisión línea de transmisión troncal Subestación Troncal Línea alta tensión local subestación urbana centros de consumos (domiciliario, industria, publico, etc.)

10 TORRES PARA LÍNEAS DE ALTA TENSIÓN

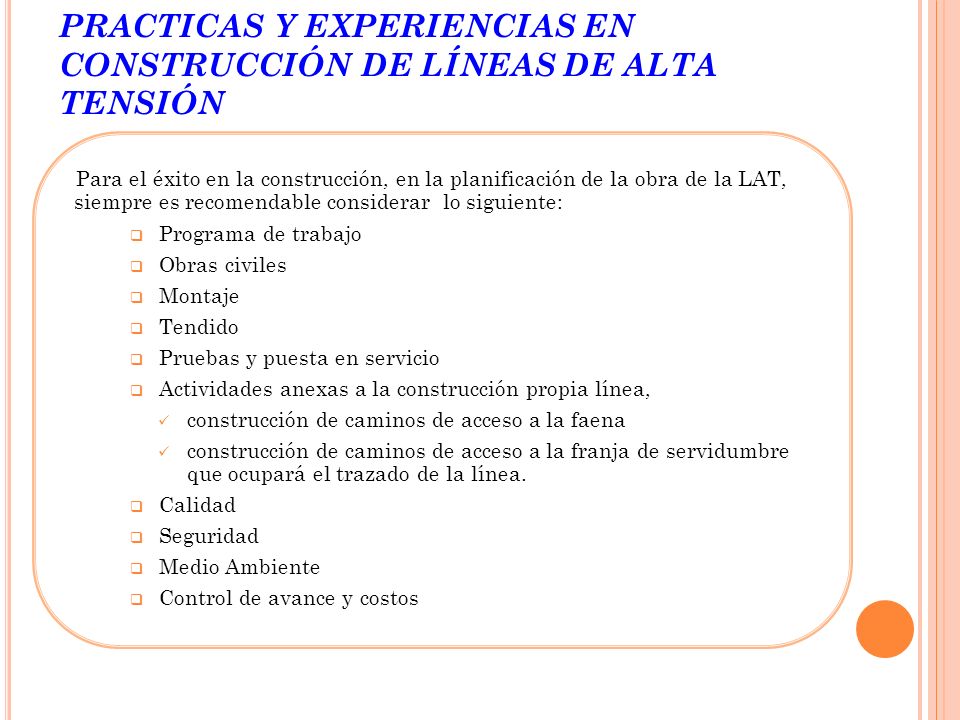

11 PRACTICAS Y EXPERIENCIAS EN CONSTRUCCIÓN DE LÍNEAS DE ALTA TENSIÓN
Para el éxito en la construcción, en la planificación de la obra de la LAT, siempre es recomendable considerar lo siguiente: Programa de trabajo Obras civiles Montaje Tendido Pruebas y puesta en servicio Actividades anexas a la construcción propia línea, construcción de caminos de acceso a la faena construcción de caminos de acceso a la franja de servidumbre que ocupará el trazado de la línea. Calidad Seguridad Medio Ambiente Control de avance y costos

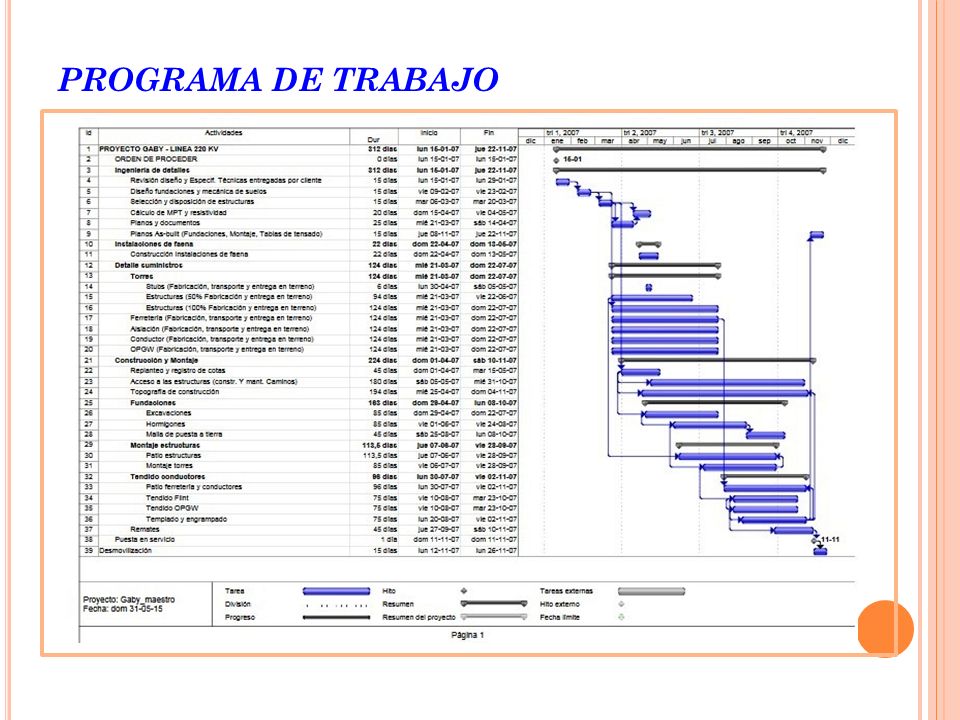

12 PROGRAMA DE TRABAJO

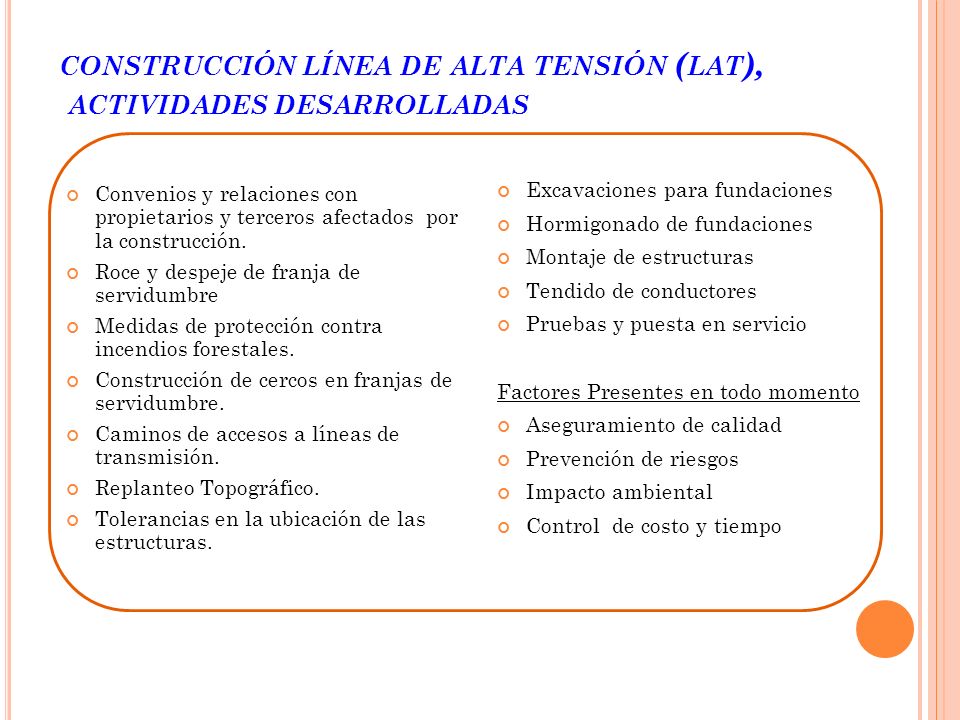

13 construcción línea de alta tensión (lat), actividades desarrolladas
Excavaciones para fundaciones Hormigonado de fundaciones Montaje de estructuras Tendido de conductores Pruebas y puesta en servicio Factores Presentes en todo momento Aseguramiento de calidad Prevención de riesgos Impacto ambiental Control de costo y tiempo Convenios y relaciones con propietarios y terceros afectados por la construcción. Roce y despeje de franja de servidumbre Medidas de protección contra incendios forestales. Construcción de cercos en franjas de servidumbre. Caminos de accesos a líneas de transmisión. Replanteo Topográfico. Tolerancias en la ubicación de las estructuras.

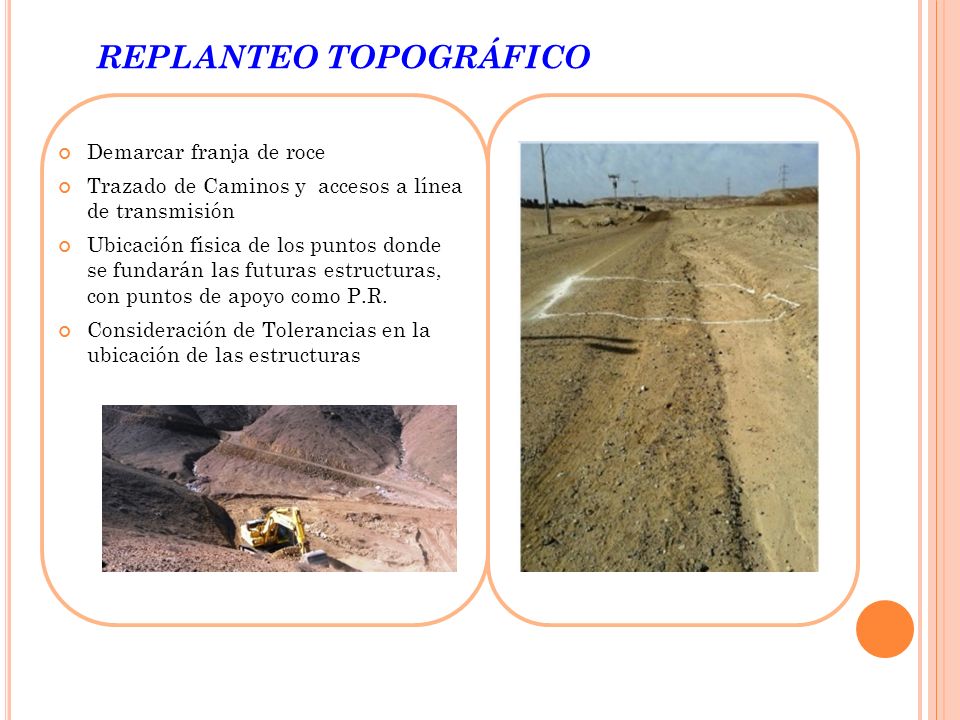

14 REPLANTEO TOPOGRÁFICO
Demarcar franja de roce Trazado de Caminos y accesos a línea de transmisión Ubicación física de los puntos donde se fundarán las futuras estructuras, con puntos de apoyo como P.R. Consideración de Tolerancias en la ubicación de las estructuras

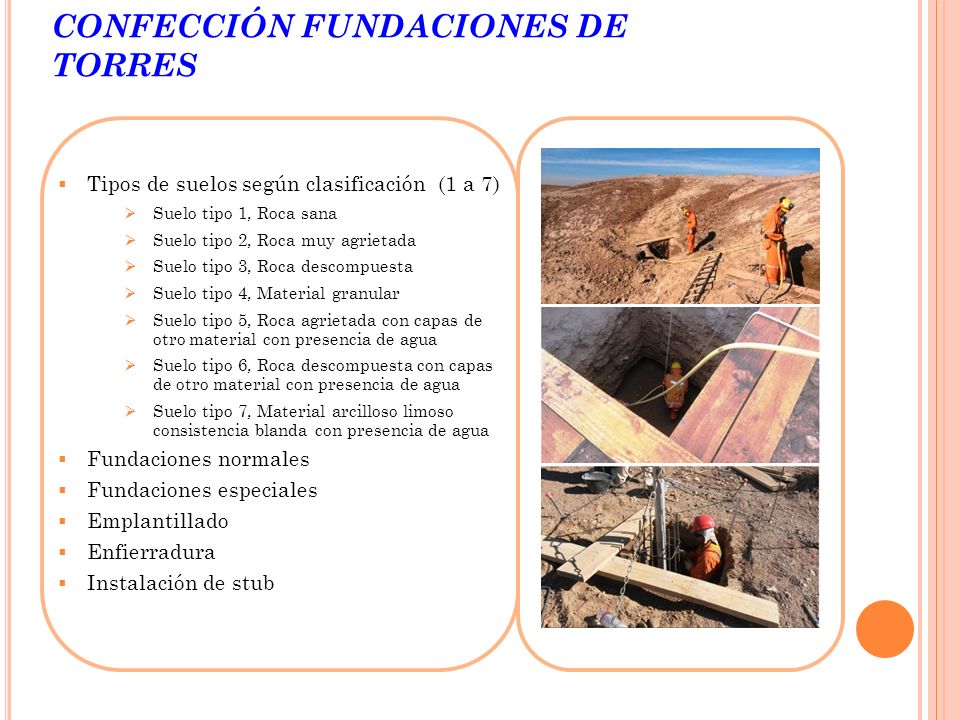

15 CONFECCIÓN FUNDACIONES DE TORRES
Tipos de suelos según clasificación (1 a 7) Suelo tipo 1, Roca sana Suelo tipo 2, Roca muy agrietada Suelo tipo 3, Roca descompuesta Suelo tipo 4, Material granular Suelo tipo 5, Roca agrietada con capas de otro material con presencia de agua Suelo tipo 6, Roca descompuesta con capas de otro material con presencia de agua Suelo tipo 7, Material arcilloso limoso consistencia blanda con presencia de agua Fundaciones normales Fundaciones especiales Emplantillado Enfierradura Instalación de stub

16 FUNDACIONES DE TORRES; EN TERRENO

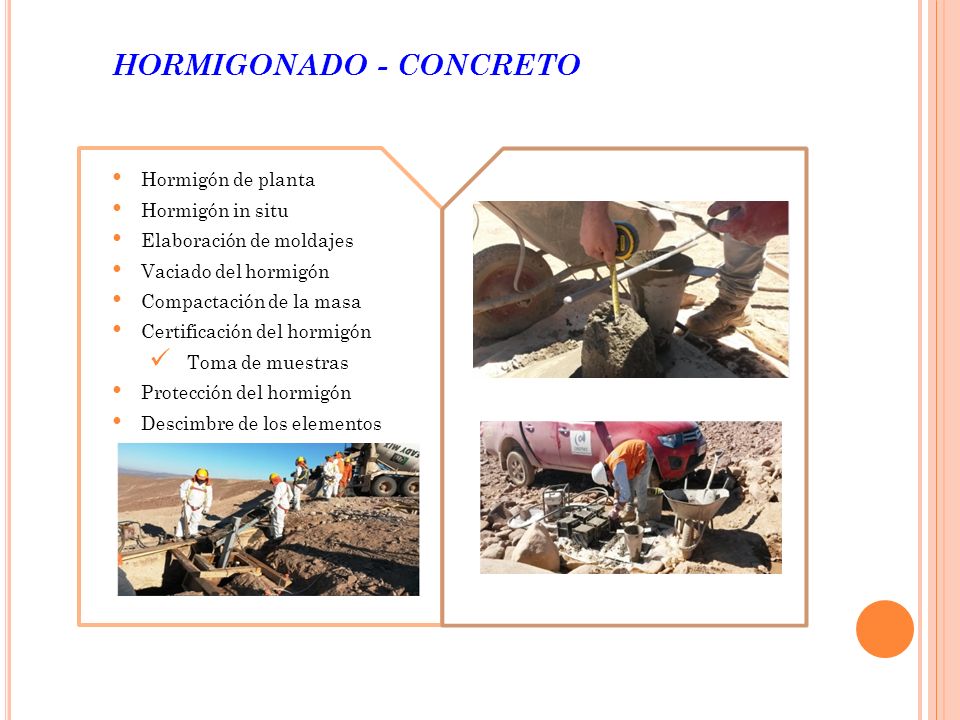

17 HORMIGONADO - CONCRETO
Hormigón de planta Hormigón in situ Elaboración de moldajes Vaciado del hormigón Compactación de la masa Certificación del hormigón Toma de muestras Protección del hormigón Descimbre de los elementos

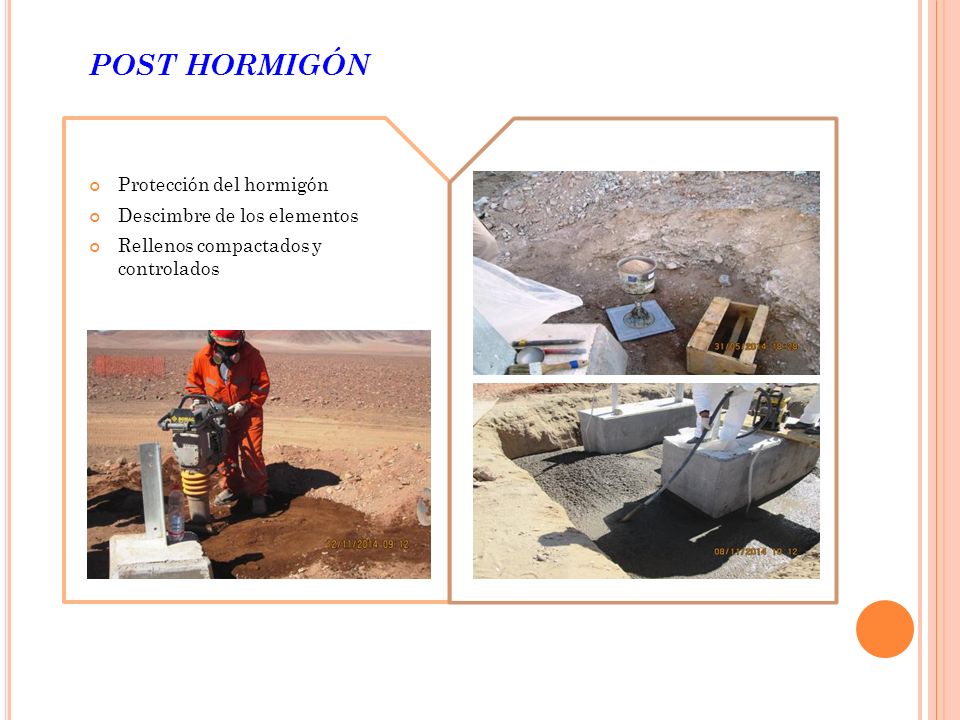

18 POST HORMIGÓN Protección del hormigón Descimbre de los elementos
Rellenos compactados y controlados

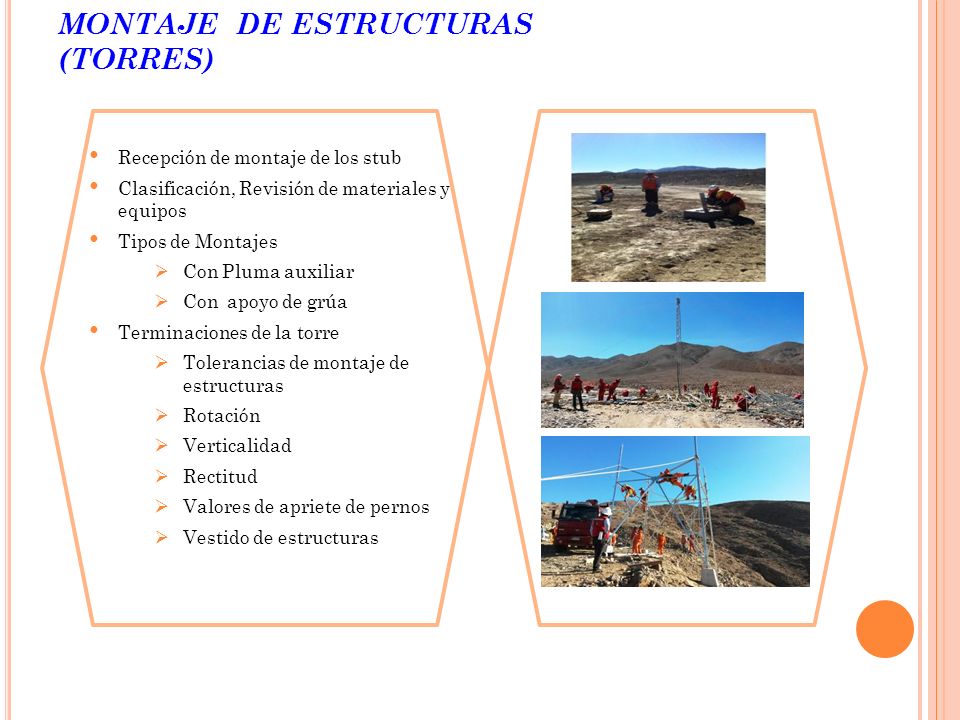

19 MONTAJE DE ESTRUCTURAS (TORRES)
Recepción de montaje de los stub Clasificación, Revisión de materiales y equipos Tipos de Montajes Con Pluma auxiliar Con apoyo de grúa Terminaciones de la torre Tolerancias de montaje de estructuras Rotación Verticalidad Rectitud Valores de apriete de pernos Vestido de estructuras

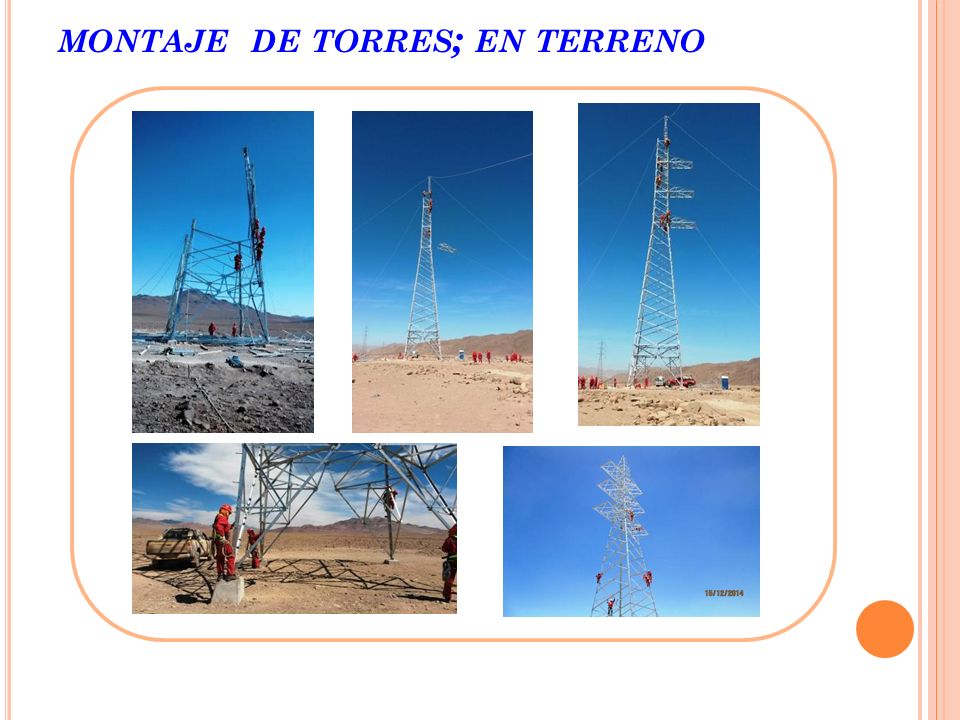

20 montaje de torres; en terreno

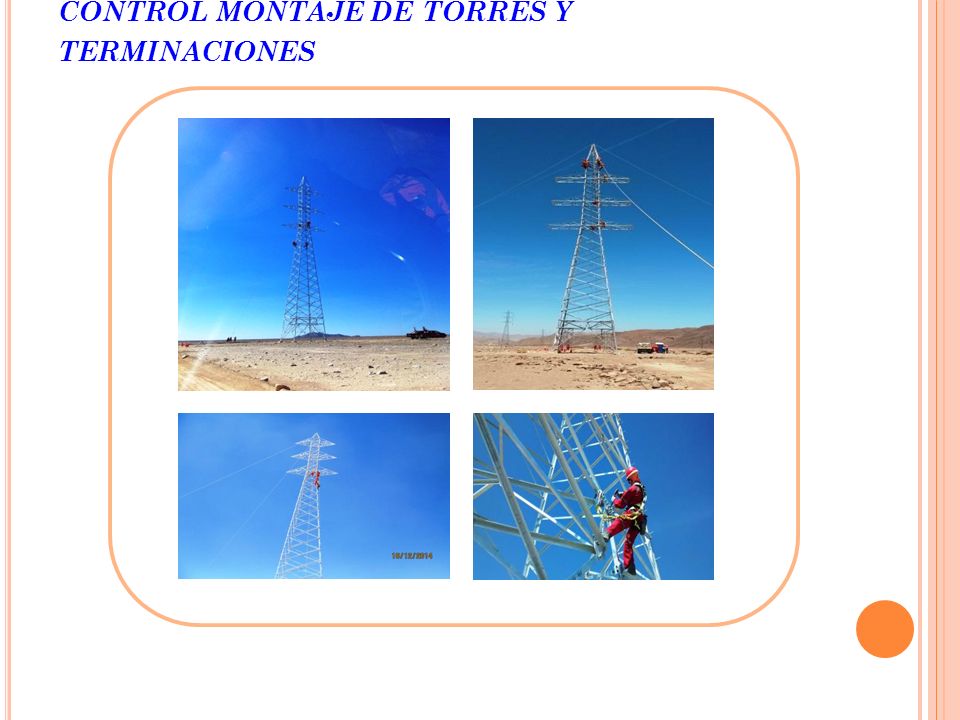

21 control montaje de torres y terminaciones

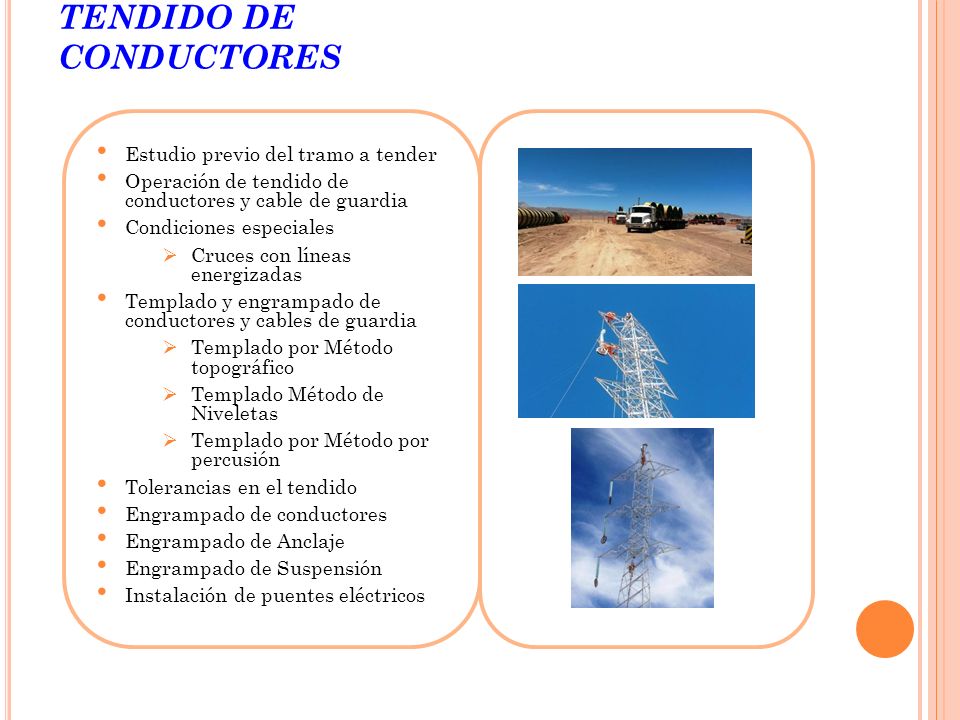

22 TENDIDO DE CONDUCTORES
Estudio previo del tramo a tender Operación de tendido de conductores y cable de guardia Condiciones especiales Cruces con líneas energizadas Templado y engrampado de conductores y cables de guardia Templado por Método topográfico Templado Método de Niveletas Templado por Método por percusión Tolerancias en el tendido Engrampado de conductores Engrampado de Anclaje Engrampado de Suspensión Instalación de puentes eléctricos

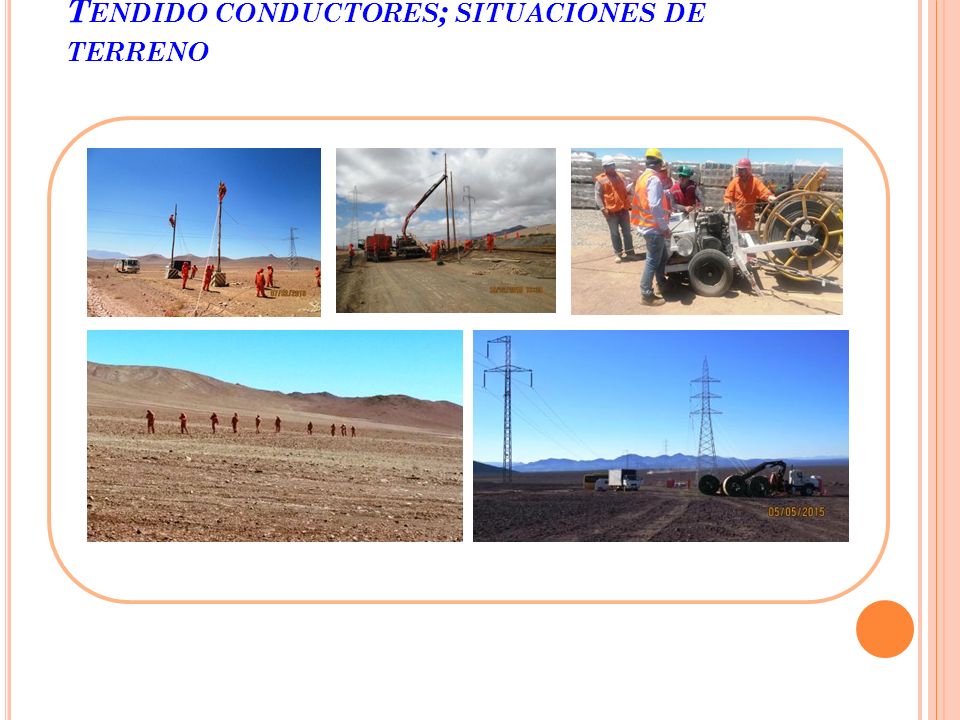

23 Tendido conductores; situaciones de terreno

24 Tendido conductores; engrampe

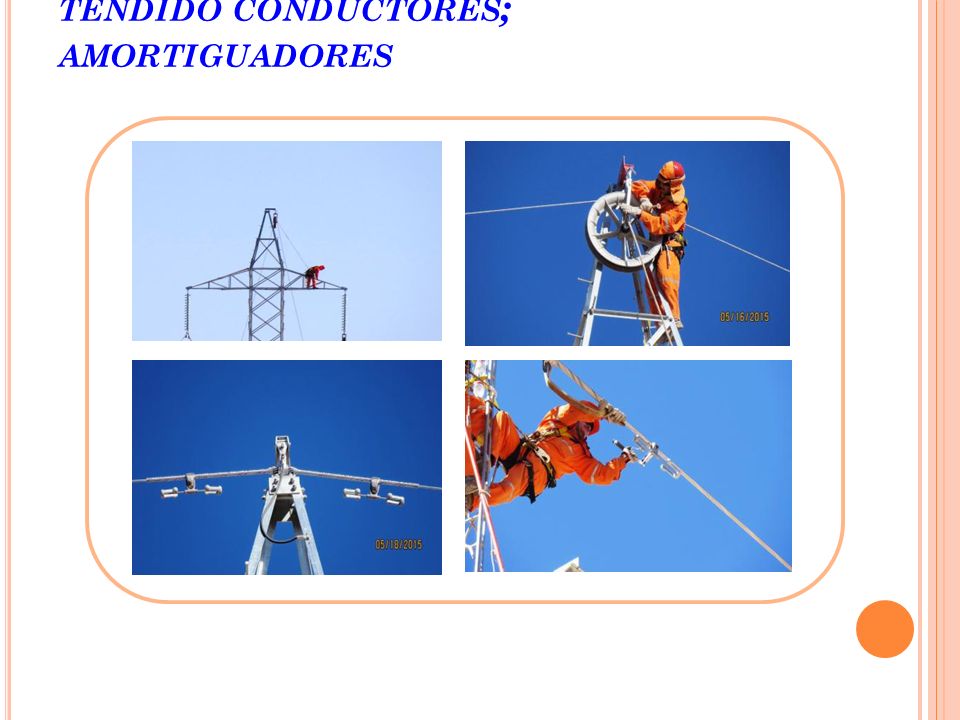

25 tendido conductores; amortiguadores

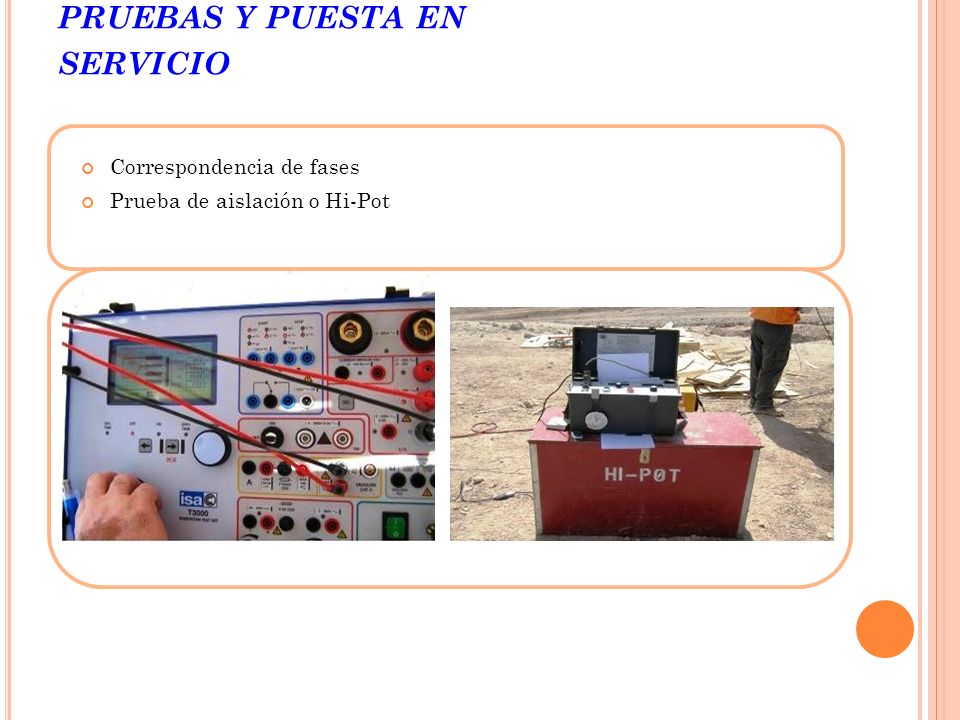

26 pruebas y puesta en servicio
Correspondencia de fases Prueba de aislación o Hi-Pot

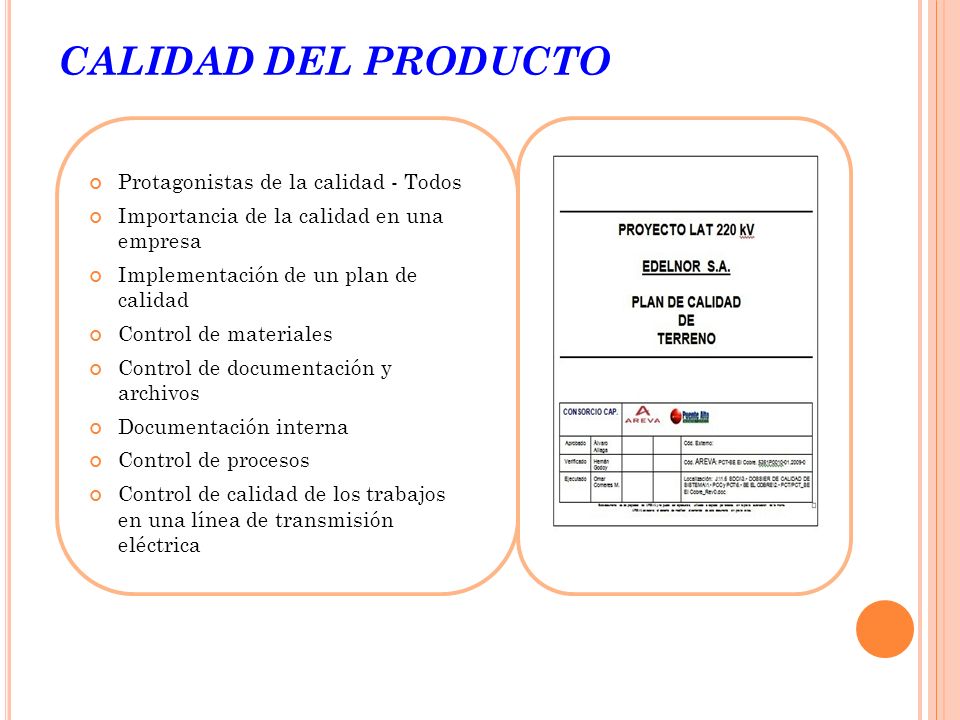

27 CALIDAD DEL PRODUCTO Protagonistas de la calidad - Todos
Importancia de la calidad en una empresa Implementación de un plan de calidad Control de materiales Control de documentación y archivos Documentación interna Control de procesos Control de calidad de los trabajos en una línea de transmisión eléctrica

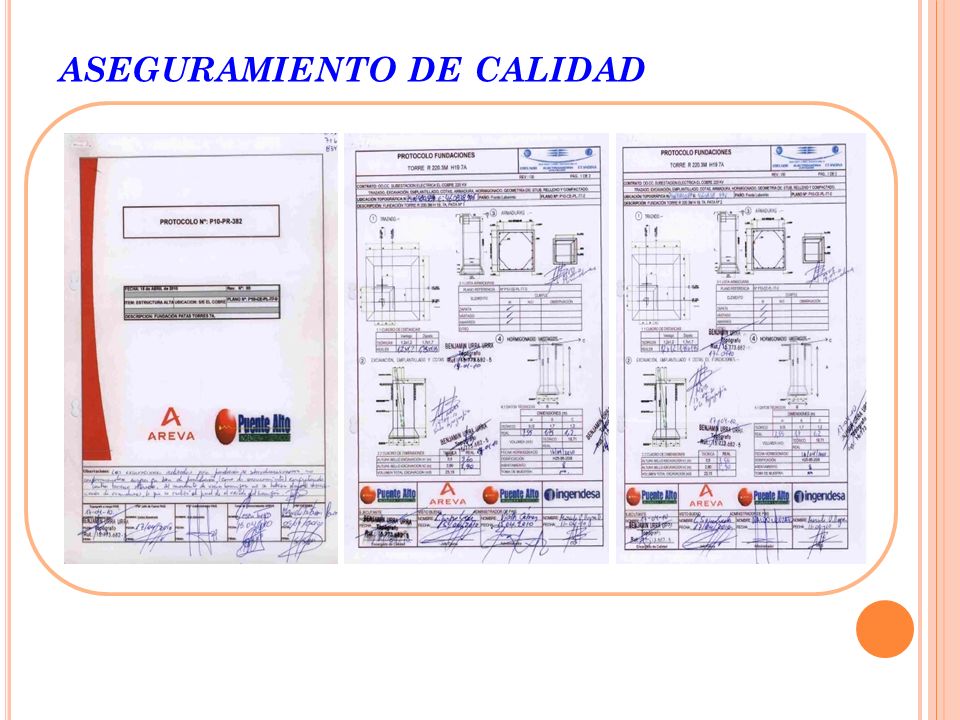

28 aseguramiento de calidad

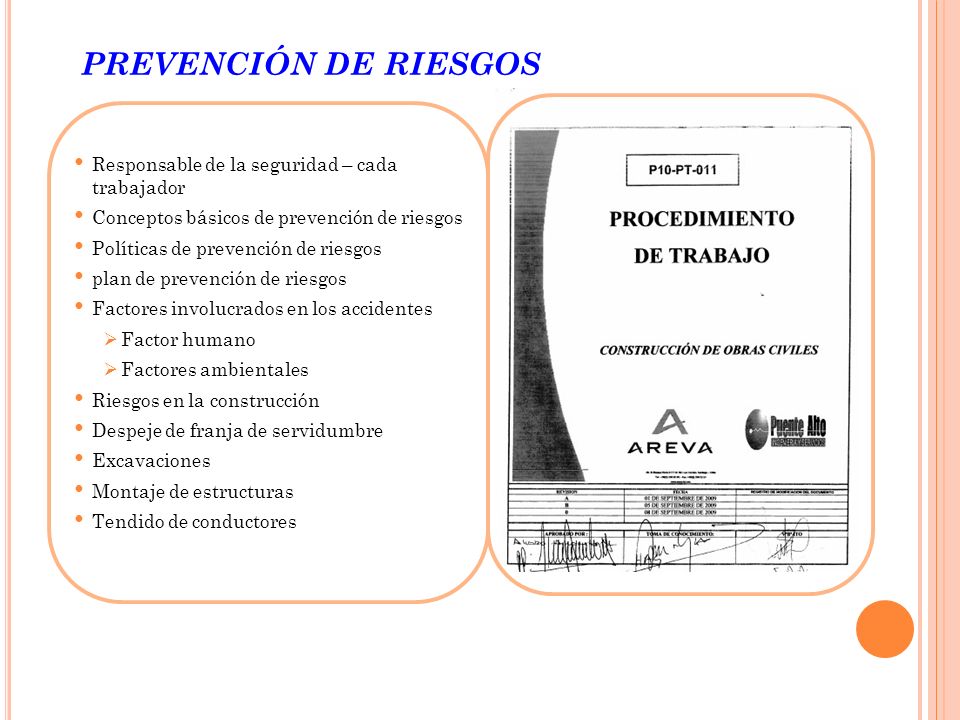

29 prevención de riesgos Responsable de la seguridad – cada trabajador
Conceptos básicos de prevención de riesgos Políticas de prevención de riesgos plan de prevención de riesgos Factores involucrados en los accidentes Factor humano Factores ambientales Riesgos en la construcción Despeje de franja de servidumbre Excavaciones Montaje de estructuras Tendido de conductores

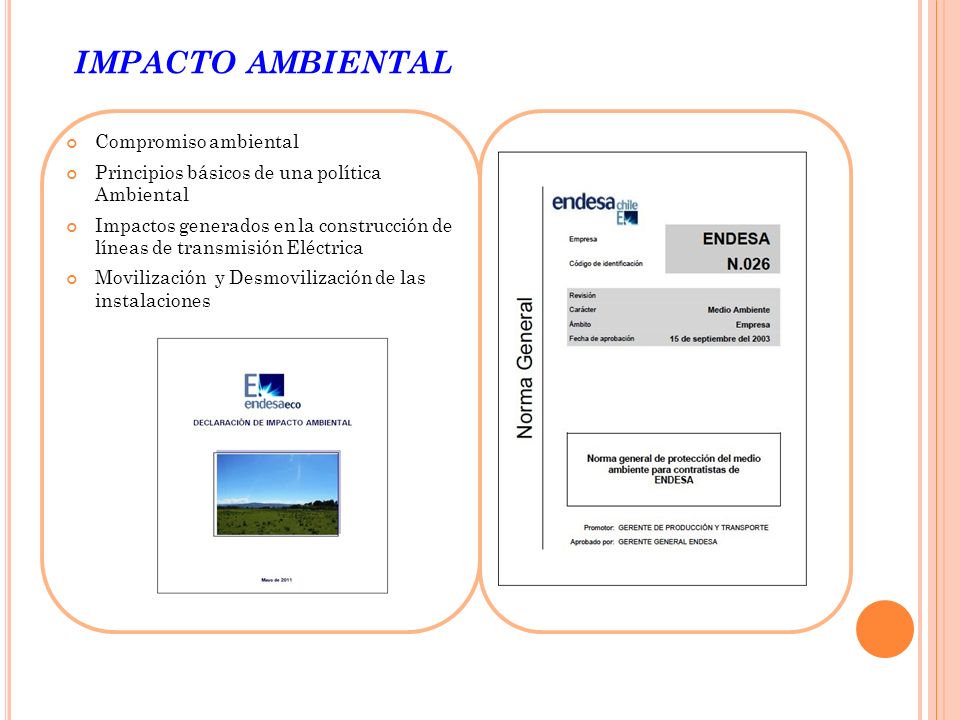

30 impacto ambiental Compromiso ambiental
Principios básicos de una política Ambiental Impactos generados en la construcción de líneas de transmisión Eléctrica Movilización y Desmovilización de las instalaciones

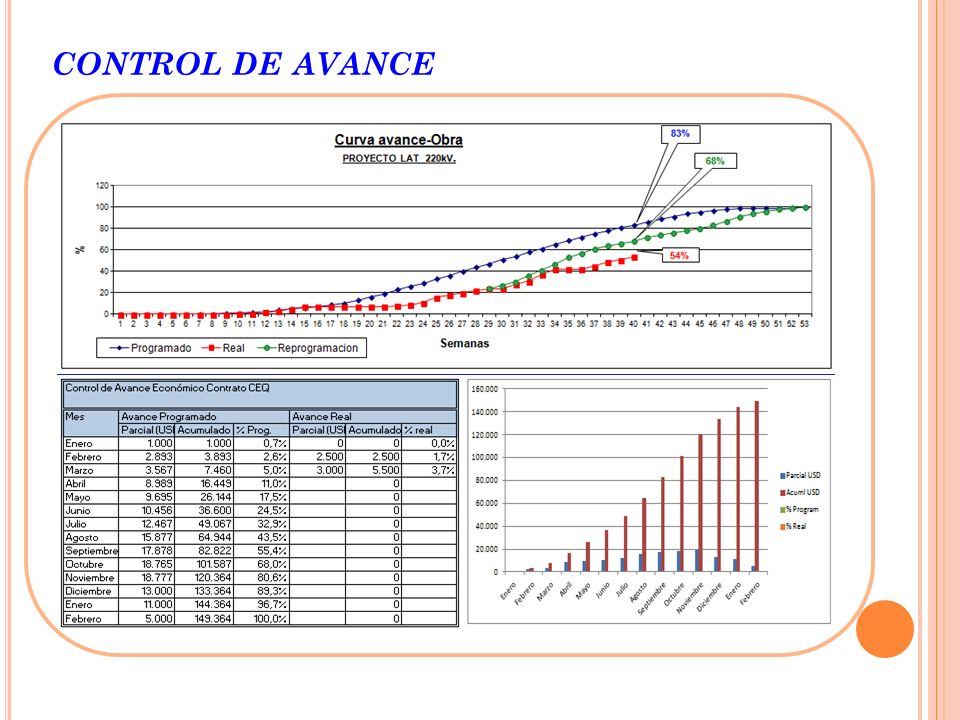

31 control de avance

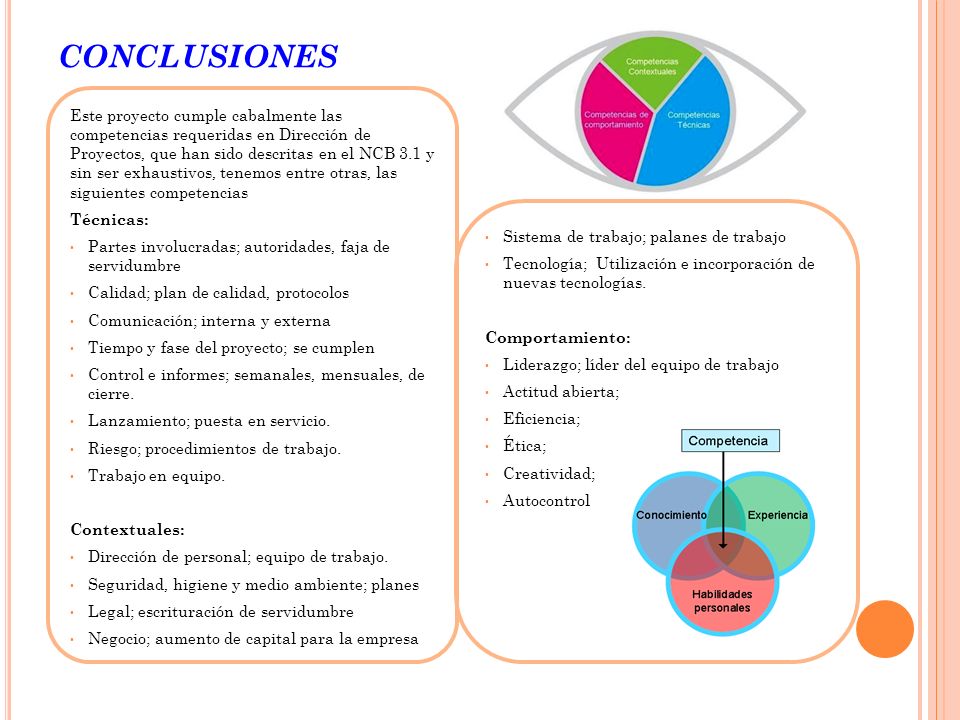

32 conclusiones Este proyecto cumple cabalmente las competencias requeridas en Dirección de Proyectos, que han sido descritas en el NCB 3.1 y sin ser exhaustivos, tenemos entre otras, las siguientes competencias Técnicas: Partes involucradas; autoridades, faja de servidumbre Calidad; plan de calidad, protocolos Comunicación; interna y externa Tiempo y fase del proyecto; se cumplen Control e informes; semanales, mensuales, de cierre. Lanzamiento; puesta en servicio. Riesgo; procedimientos de trabajo. Trabajo en equipo. Contextuales: Dirección de personal; equipo de trabajo. Seguridad, higiene y medio ambiente; planes Legal; escrituración de servidumbre Negocio; aumento de capital para la empresa Sistema de trabajo; palanes de trabajo Tecnología; Utilización e incorporación de nuevas tecnologías. Comportamiento: Liderazgo; líder del equipo de trabajo Actitud abierta; Eficiencia; Ética; Creatividad; Autocontrol

33 Gracias por su atención
FIN Gracias por su atención José Miguel González Guerra Ingeniero Civil Industrial
