1 Curso Análogo de CCTV

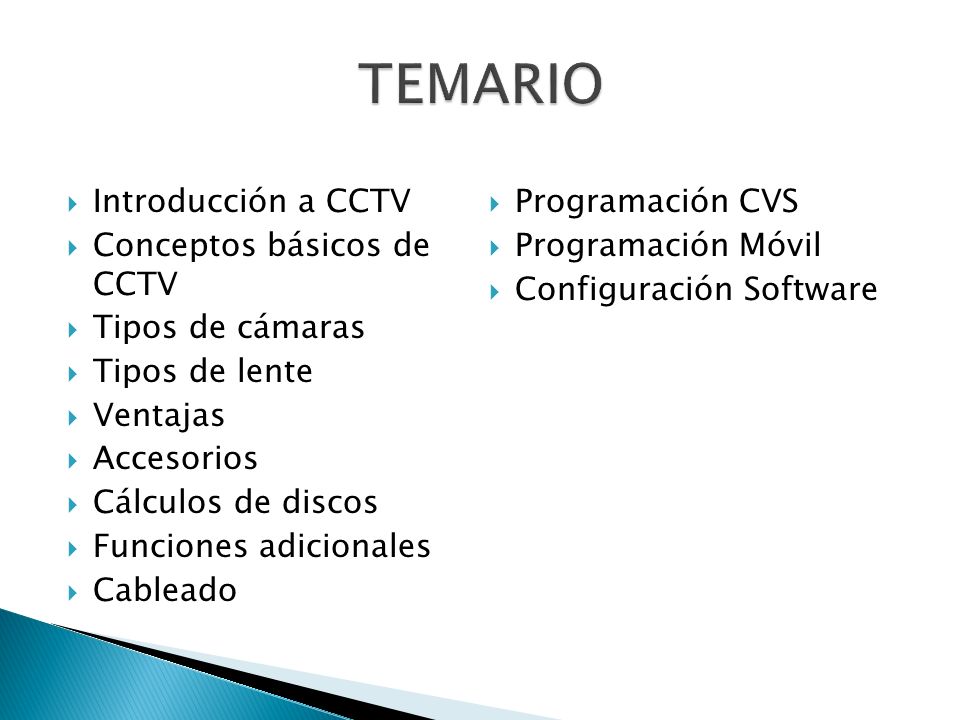

2 TEMARIO Introducción a CCTV Programación CVS Conceptos básicos de CCTV
Programación Móvil Configuración Software Tipos de cámaras Tipos de lente Ventajas Accesorios Cálculos de discos Funciones adicionales Cableado

3 Aspectos Básicos de la Industria del CCTV

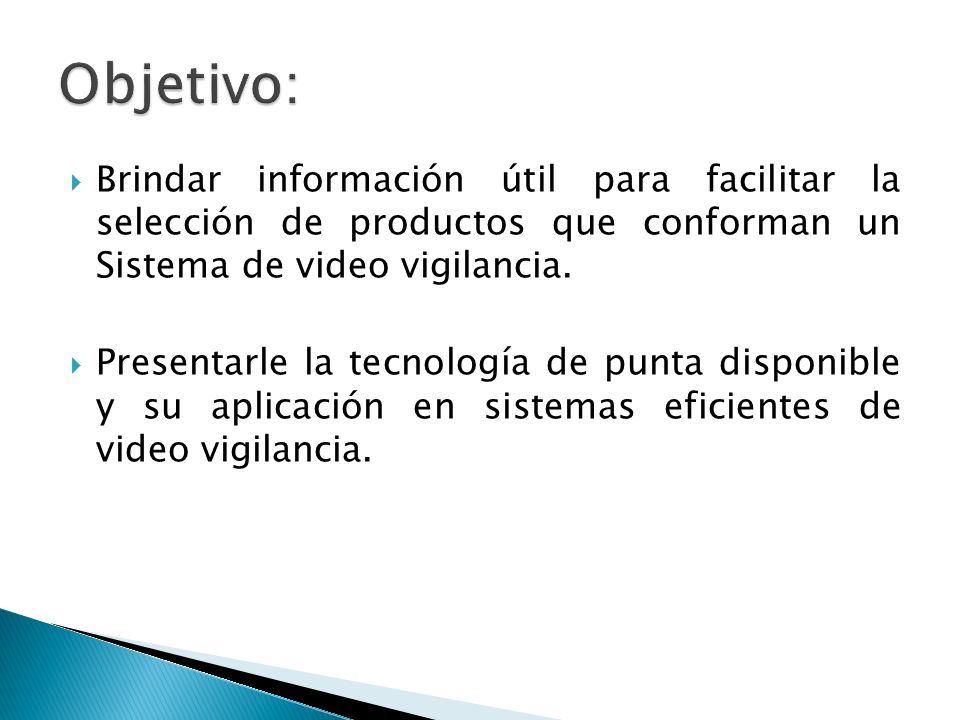

4 Objetivo: Brindar información útil para facilitar la selección de productos que conforman un Sistema de video vigilancia. Presentarle la tecnología de punta disponible y su aplicación en sistemas eficientes de video vigilancia.

5 ¿Que es seguridad? Disuadir, Frenar y/o Detectar, al intruso antes/durante, que ingresa/egresa de la propiedad protegida.

6 Ventajas De CCTV

7 ¿Necesito Seguridad? Vigilancia de Instalaciones
Protección vs. Siniestros Áreas de acceso restringido Eficiencia del personal de seguridad Robo de propiedad Ingreso del Personal

8 ¿Que ventajas nos brinda?
La posibilidad de actuar en concordancia y con suficiente tiempo/calma para realizar una acción que repela la agresión.

9 Seguridad integral Un sistema electrónico de seguridad puede consistir de: Video vigilancia Control de accesos Alarmas de intrusión Sistemas de detección de fuego Sistemas de extinción Procedimientos de emergencia CCVT Fuego Intrusión Accesos

10 ¿Por qué un sistema CCTV?
Vigilancia de áreas físicas amplias. Vigilancia discreta o disuasiva. Seguimiento discreto a sospechosos dentro y fuera de instalaciones. Grabación de video para uso posterior como evidencia. Mejora tiempos de respuesta. Facilita la toma de decisiones.

11 Preguntas básicas al instalar un sistema de CCTV
¿Cuántos puntos de video vigilancia necesita? ¿Cómo quieren ver las cámaras? ¿Desean manipular las cámaras? ¿Necesita un centro de monitoreo? ¿Desea grabación? ¿Qué presupuesto tenemos? ¿Análoga o IP?

12 Conceptos básicos CCTV

13 ¿Que es un pixel? Es la menor unidad homogénea en color que forma parte de una imagen digital, ya sea esta una fotografía, un fotograma de vídeo o un gráfico. La carga eléctrica almacenada en cada píxel, dependerá en todo momento de la cantidad de luz que incida sobre el mismo. Cuanta más luz incida sobre el píxel, mayor será la carga que este adquiera.

14 Resolución = Pixeles La resolución de una imagen digitalizada se mide en pixeles. Resolución = (Pixeles Horizontal )(Pixeles Vertical)

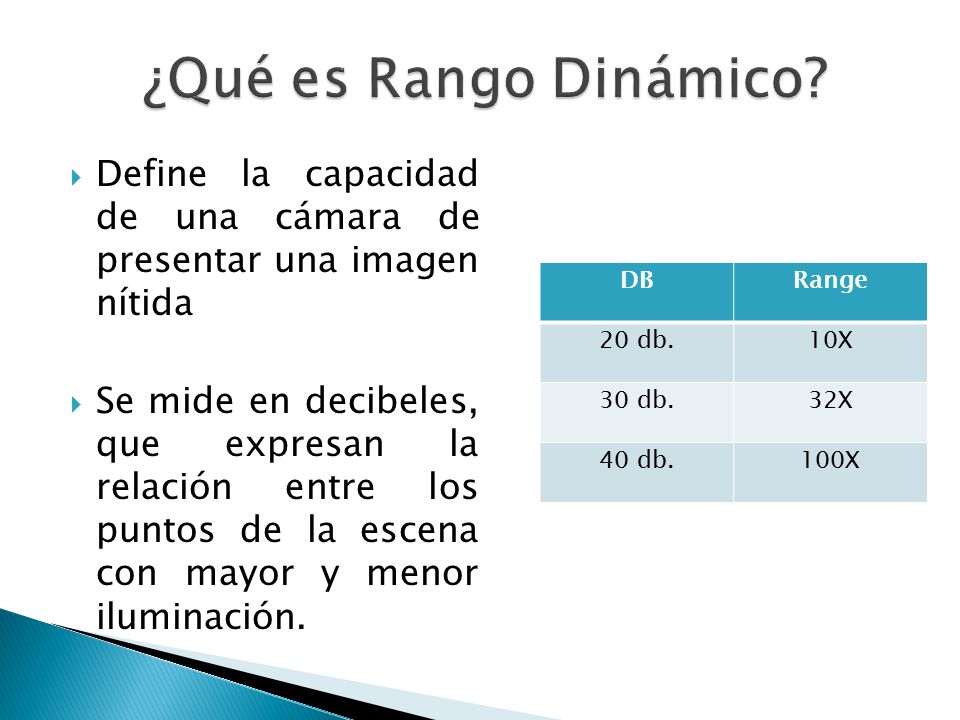

15 ¿Qué es Rango Dinámico? Define la capacidad de una cámara de presentar una imagen nítida Se mide en decibeles, que expresan la relación entre los puntos de la escena con mayor y menor iluminación. DB Range 20 db. 10X 30 db. 32X 40 db. 100X

16 Ruido En el ámbito de las telecomunicaciones y de los dispositivos electrónicos, en general, se considera ruido a todas las perturbaciones eléctricas que interfieren sobre las señales transmitidas o procesadas.

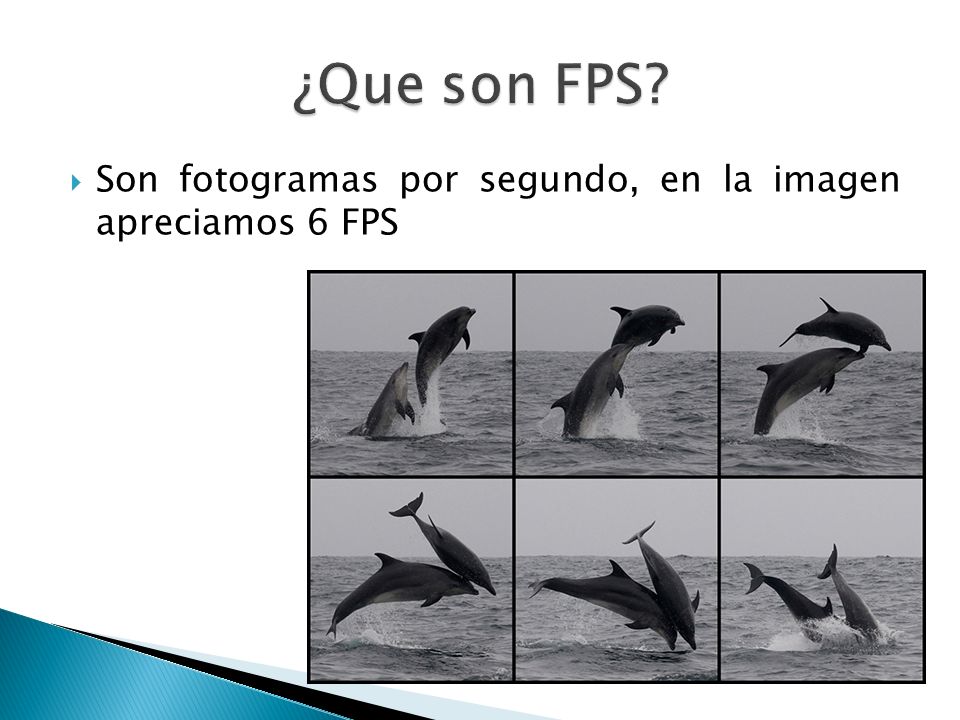

17 ¿Que son FPS? Son fotogramas por segundo, en la imagen apreciamos 6 FPS

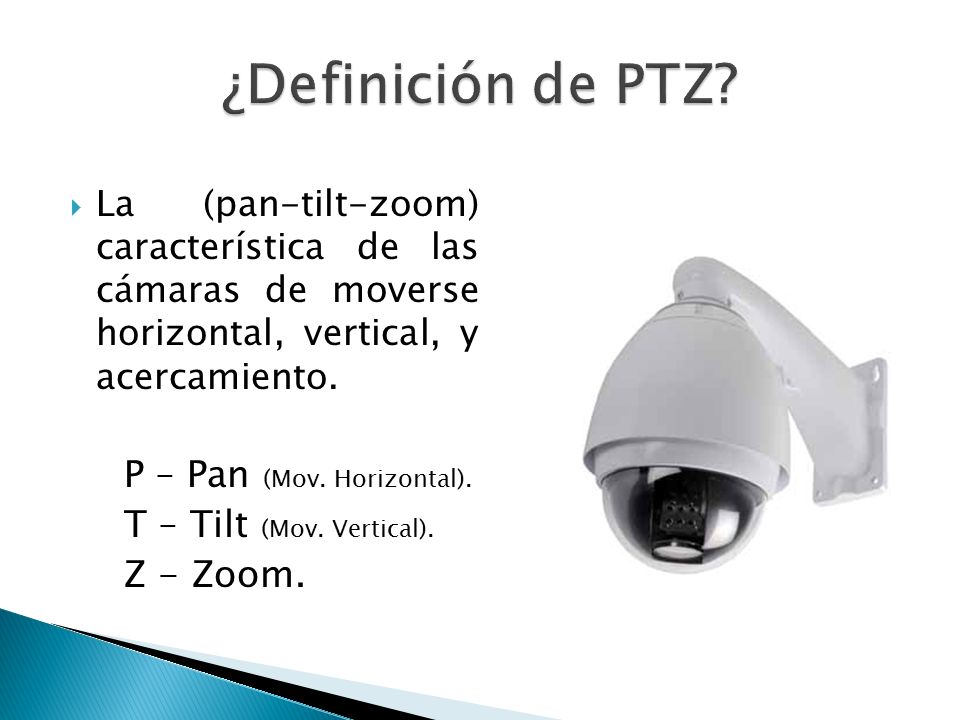

18 ¿Definición de PTZ? P – Pan (Mov. Horizontal).
La (pan-tilt-zoom) característica de las cámaras de moverse horizontal, vertical, y acercamiento. P – Pan (Mov. Horizontal). T – Tilt (Mov. Vertical). Z - Zoom.

19 Tipos de lentes De acuerdo al CCD de la cámara es:
Iris Manual o Auto Iris. Foco Fijo o Varifocal. 2.8mm, 4.0mm, 8.0mm, etc. 3.5-8mm, mm, 5-50mm, etc. ( a mayor número de milímetros mayor acercamiento)

20

21 PARAMETROS DE LA LENTE Factor de apertura:
Indica la brillantez de la imagen formada por la lente es controlada por el iris y se mide en F; un numero más chico de F resulta en un mayor brillo en la imagen y mayor apertura del diafragma

22 Profundidad de campo: Se refiere al área que está en foco dentro del campo de visión. Una mayor profundidad de campo significa que un amplio porcentaje del campo de visión está en foco, mientras que una menor profundidad de campo tiene sólo una pequeña sección del campo de visión en foco.

23 ¿CCD y CMOS? El dispositivo captador de imágenes denominado comúnmente CCD o CMOS está compuesto alrededor de elementos fotosensibles denominados pixeles y su formato en las cámaras estándar es de 1/3” o ¼”.

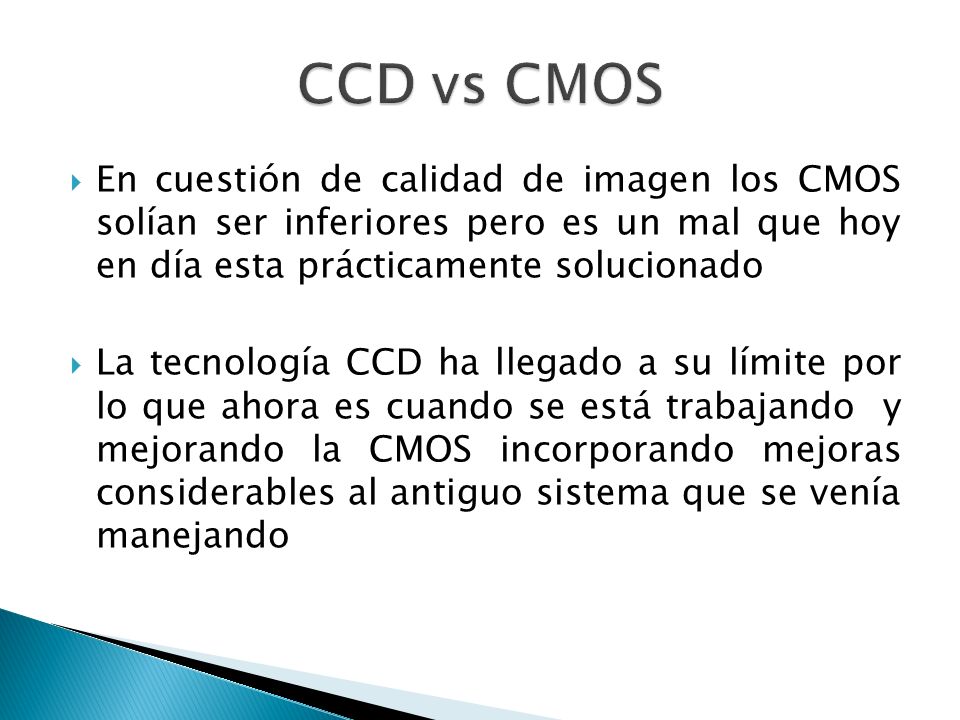

24 CCD vs CMOS En cuestión de calidad de imagen los CMOS solían ser inferiores pero es un mal que hoy en día esta prácticamente solucionado La tecnología CCD ha llegado a su límite por lo que ahora es cuando se está trabajando y mejorando la CMOS incorporando mejoras considerables al antiguo sistema que se venía manejando

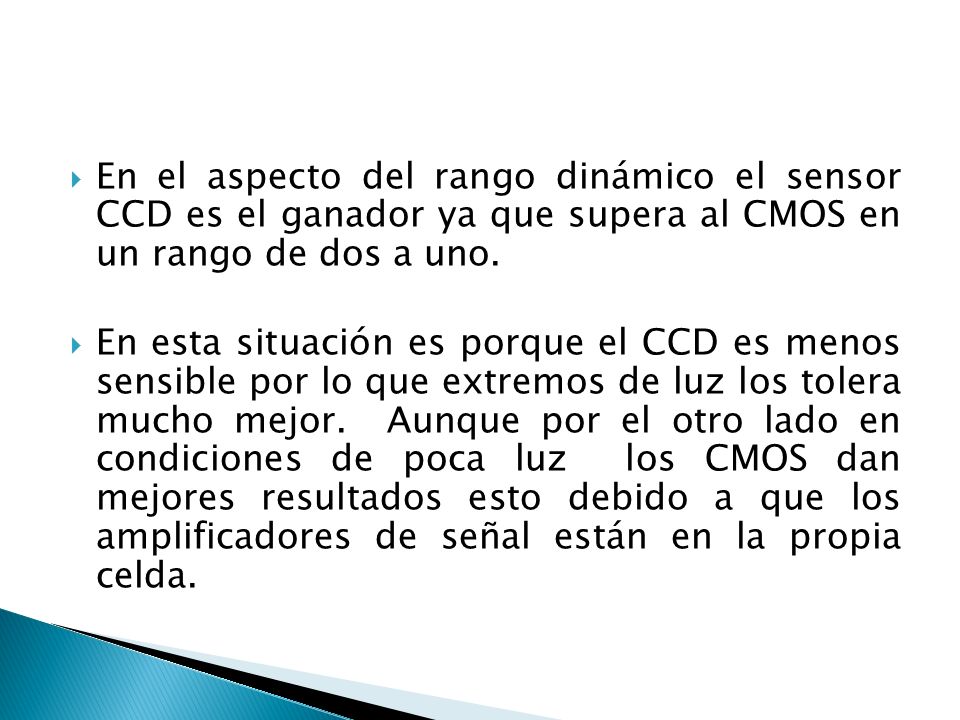

25 En el aspecto del rango dinámico el sensor CCD es el ganador ya que supera al CMOS en un rango de dos a uno. En esta situación es porque el CCD es menos sensible por lo que extremos de luz los tolera mucho mejor. Aunque por el otro lado en condiciones de poca luz los CMOS dan mejores resultados esto debido a que los amplificadores de señal están en la propia celda.

26 En cuanto al ruido los CMOS también son superiores esto porque el proceso de la señal es hecho en un chip dedicado exclusivamente a esta tarea. En cambio CMOS realiza todo el proceso de la señal en el mismo sensor por lo que hay menos espacio para colocar los photo-diodos encargados de recoger la luz

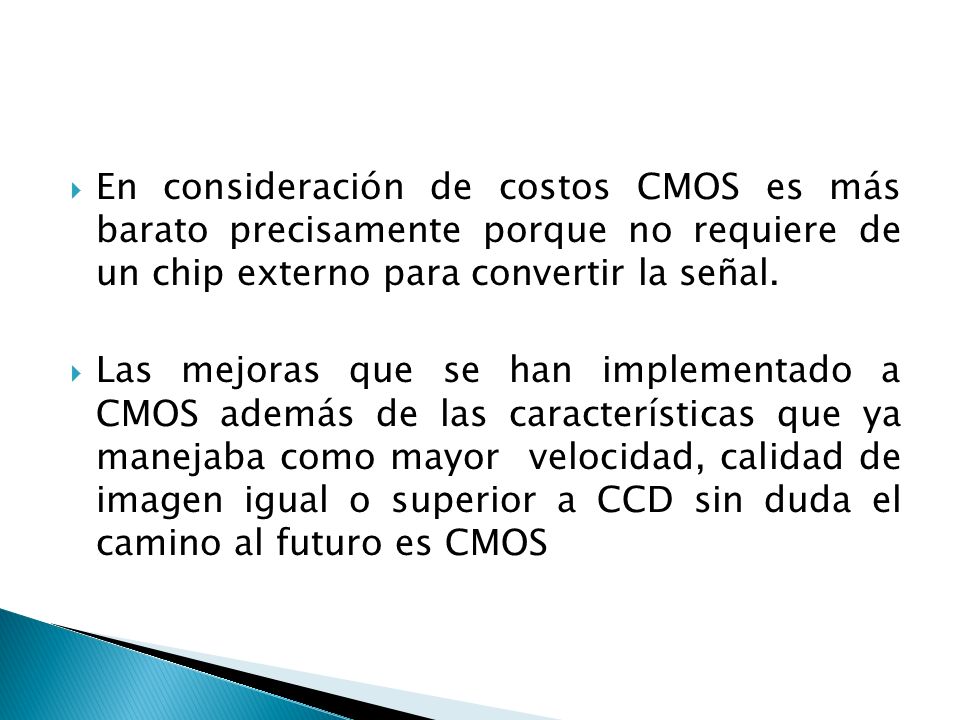

27 En consideración de costos CMOS es más barato precisamente porque no requiere de un chip externo para convertir la señal. Las mejoras que se han implementado a CMOS además de las características que ya manejaba como mayor velocidad, calidad de imagen igual o superior a CCD sin duda el camino al futuro es CMOS

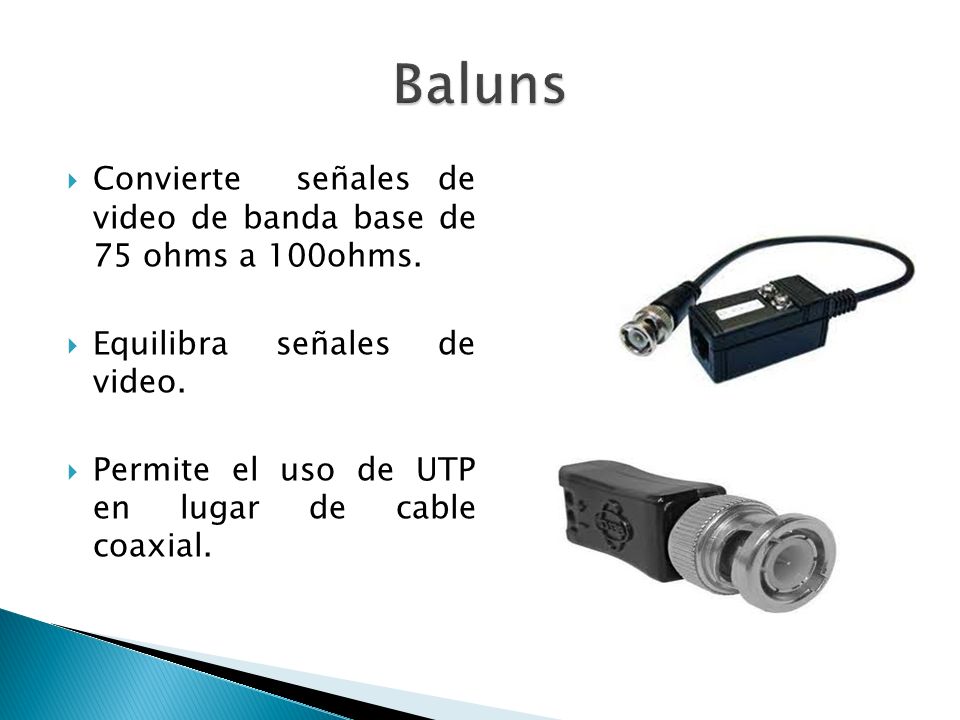

28 Baluns Convierte señales de video de banda base de 75 ohms a 100ohms.
Equilibra señales de video. Permite el uso de UTP en lugar de cable coaxial.

29 Cámaras Una cámara es el dispositivo de un sistema de visión móvil que colocada en el lugar y a la distancia necesaria, permite ver una escena más allá de la capacidad de observación natural del hombre.

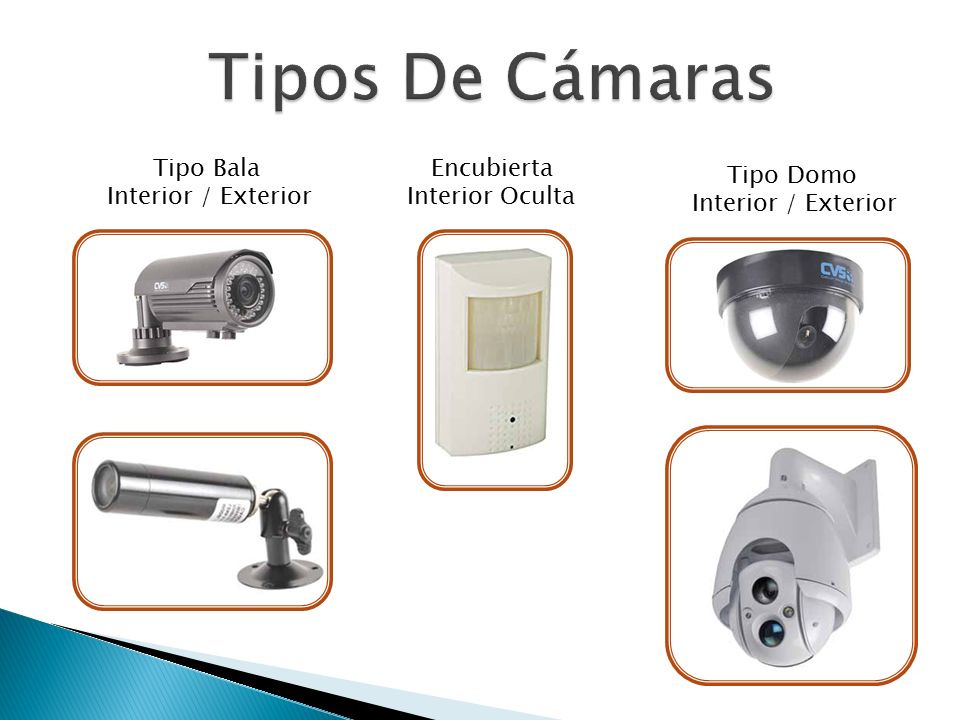

30 Tipos De Cámaras Tipo Bala Interior / Exterior Encubierta
Interior Oculta Tipo Domo Interior / Exterior

31 ¿Cámaras Infrarrojas? El ojo humano solamente percibe una porción de espectro de luz. Las cámaras pueden percibir luz infrarroja pero eso distorsiona los colores. Las cámaras a color cuentan con un filtro auto ajustable de luz infrarroja, las cámaras Blanco/Negro no lo tienen.

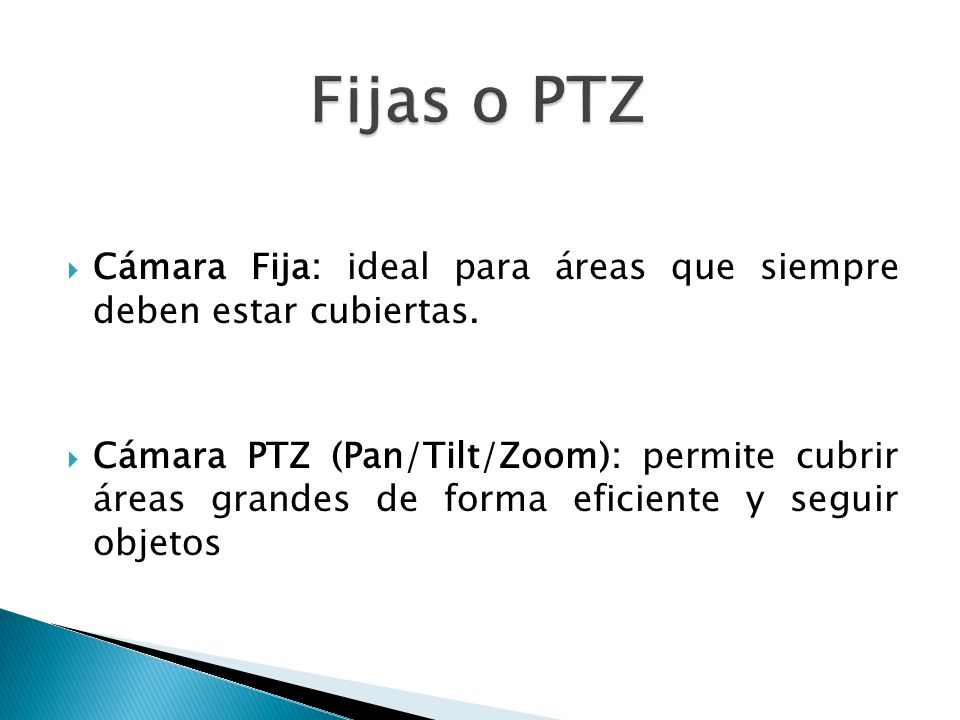

32 Fijas o PTZ Cámara Fija: ideal para áreas que siempre deben estar cubiertas. Cámara PTZ (Pan/Tilt/Zoom): permite cubrir áreas grandes de forma eficiente y seguir objetos

33 Características de las cámaras

34 Características principales.
Todas las cámaras profesionales de CCTV tienen una serie de características que hay que tomar en cuenta a la hora de elegir una. Si bien estas características están presentes en todas ellas, varían según marcas modelos y tipos. Sensibilidad. Resolución. Iris. Compensación de luz trasera.

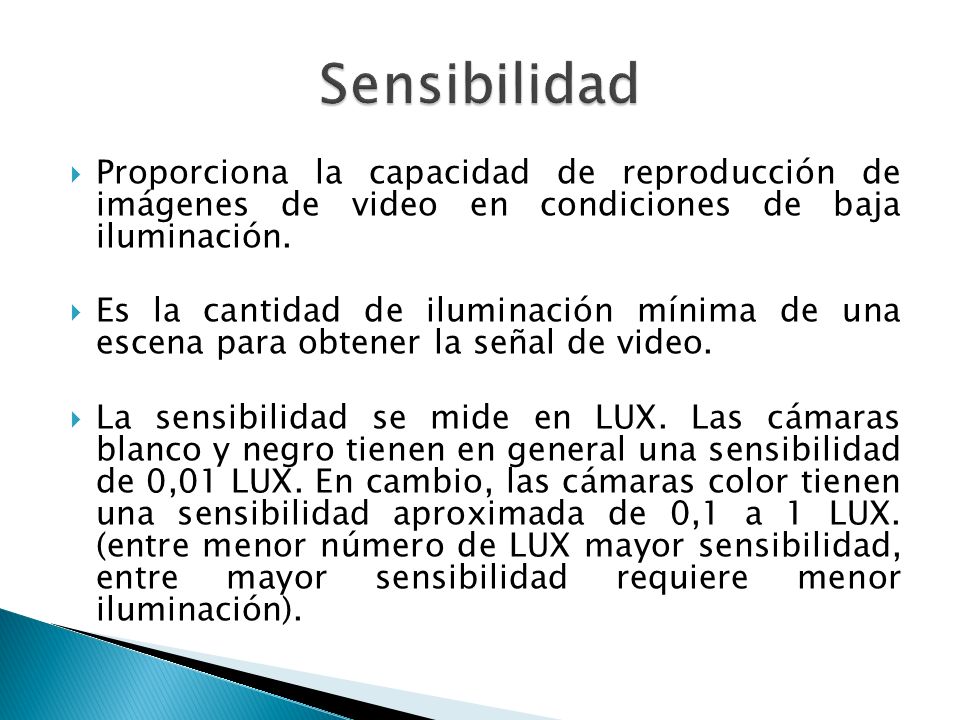

35 Sensibilidad Proporciona la capacidad de reproducción de imágenes de video en condiciones de baja iluminación. Es la cantidad de iluminación mínima de una escena para obtener la señal de video. La sensibilidad se mide en LUX. Las cámaras blanco y negro tienen en general una sensibilidad de 0,01 LUX. En cambio, las cámaras color tienen una sensibilidad aproximada de 0,1 a 1 LUX. (entre menor número de LUX mayor sensibilidad, entre mayor sensibilidad requiere menor iluminación).

36 Resolución Es la medida de la calidad con que se reproducen los detalles finos de una escena. Cuantos más píxeles posea el sensor mejor será la resolución de la cámara. Las cámaras estándar tienen 380 líneas de resolución (TVL), mientras que las cámaras profesionales van de las 420 a las 550 TVL. Con la entrada de las cámaras IP que dejaron atrás un poco el TVL ya que estas manejan una resolución mucho mayor usando medidas de mega pixeles en lugar. Generando mucho mejores imágenes más detalladas y nítidas

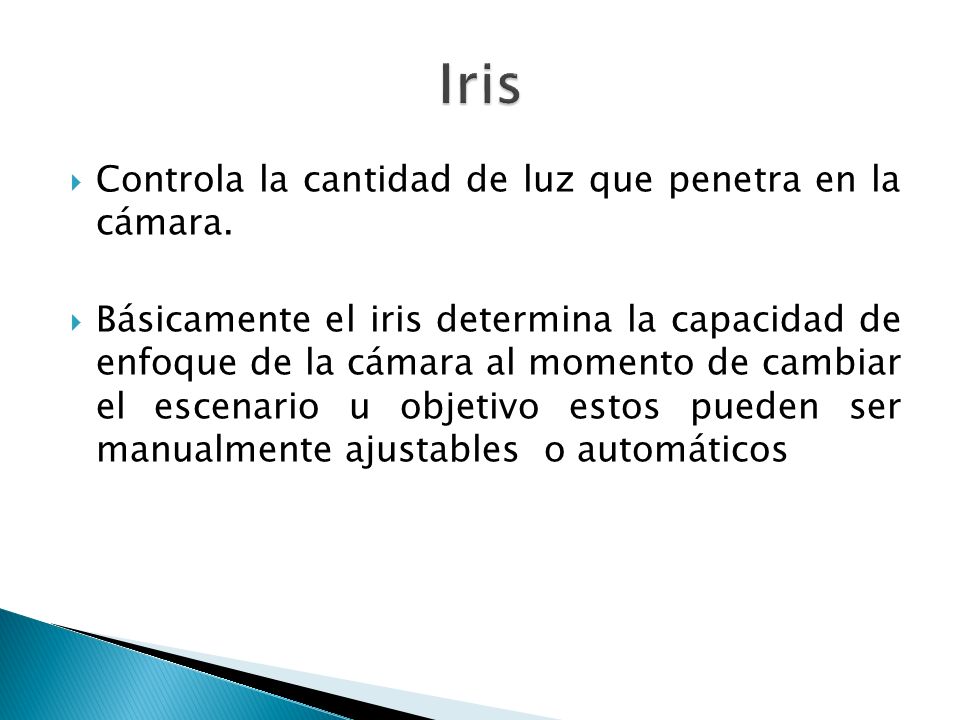

37 Iris Controla la cantidad de luz que penetra en la cámara.
Básicamente el iris determina la capacidad de enfoque de la cámara al momento de cambiar el escenario u objetivo estos pueden ser manualmente ajustables o automáticos

38 Compensación de luz trasera
Es la capacidad para eliminar el efecto silueta que se genera cuando una luz muy brillante está detrás de un objeto haciendo que la cámara solo capte una silueta negra. Esta función básicamente es engañar electrónicamente para que no registre la luz trasera y reproduzca una imagen clara en condiciones difíciles de iluminación.

39 Compensación de luz trasera:
Ejemplo:

40 Montajes y Carcasas Existen diferentes tipos de carcasas, se deben elegir según el lugar donde se van aplicar. Interior exterior. Blindadas. Aprueba de vandalismo. Aprueba de explosión. Accesorios: Calefactor Ventilador Limpiador de ventana Para sol

41 Software Multicliente
El software multicliente es un sistema de gran ayuda para el monitoreo de diferentes marcas y modelos de equipos de video vigilancia. La principal función de este programa es juntar varios equipos previamente instalados y configurados para su visualización en una sola PC, teniendo así gran facilidad de manejo sobre ellos.

42 Multicliente DVR CVS

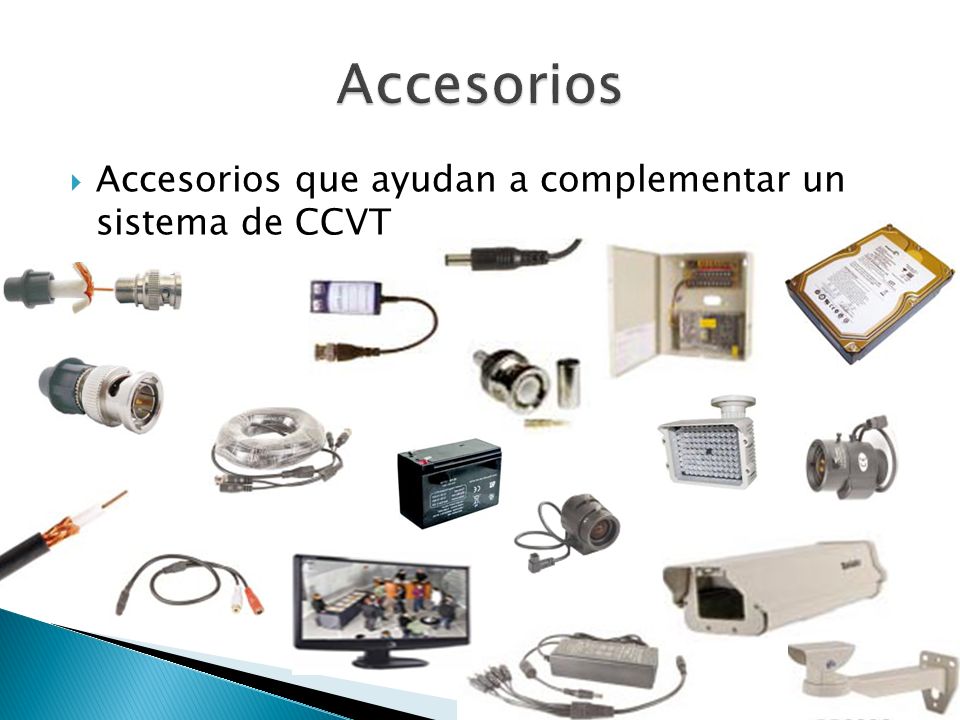

43 Accesorios Accesorios que ayudan a complementar un sistema de CCVT

44 ¿Qué calidad de imagen es la optima?
Usted es quien determina si una imagen tiene la suficiente calidad para lo que se utilizará o la requiere. Use sus ojos!! Recuerde que: A más calidad, se requiere más espacio en disco duro.

45 Modos de grabación Hay distintos modos de grabación según se programe el equipo: Continua Por cambio en la imagen (detección de movimiento) Por alarmas (Sensores y contactos externos) Manual (acondicionada por el operador) Evento (Movimiento o Alarmas)

46 Funciones Adicionales
Múltiples cámaras en pantalla Control PTZ de cámaras Exportación de video e imágenes Acceso remoto a través de la red Grabación de audio Salidas adicionales para monitores Manipulación de relevadores y alarmas ¡Pero la función principal es grabar video!

47 Cálculo del Disco Duro ¿Qué información requiere? Tamaño de imagen
Número de imágenes/segundo. Número de canales de video a grabar ¿Cuántas horas por día? Modo de grabación elegido. Tiempo de almacenaje. Una pagina de ayuda para este proceso: Calculator.htm

48 Cableado para Alimentación Eléctrica, Video y Datos.

49 ¿El cableado es importante?
A la cotización y diseño del cableado se le da poca importancia durante la venta o realización de un proyecto 90% de los problemas de la instalación de un sistema de CCTV son causados por: Mal diseño del cableado eléctrico Mal diseño del cableado del video Mala implementación del cableado

50 Cableado para video Se debe utilizar coaxial con malla de cobre al 95%
Un cable por cada cámara Conectores tipo BNC Rosca (no recomendables) Remachar Distancias Máximas: RG-59: 228m RG-6: 304m RG-11: 457m

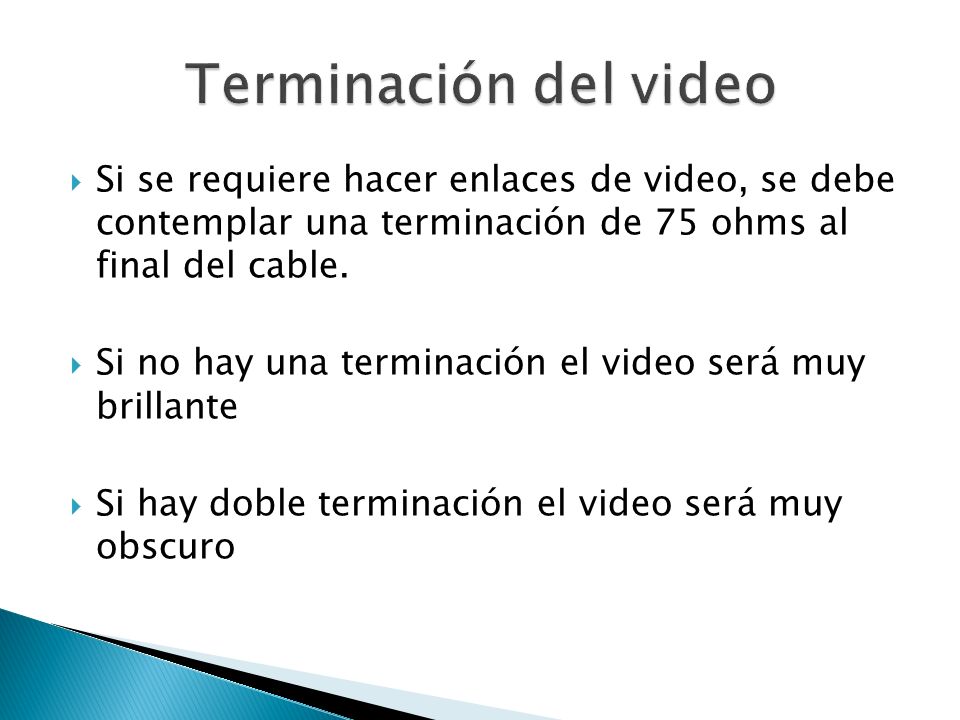

51 Terminación del video Si se requiere hacer enlaces de video, se debe contemplar una terminación de 75 ohms al final del cable. Si no hay una terminación el video será muy brillante Si hay doble terminación el video será muy obscuro

52 Cableado eléctrico Cableado eléctrico de alto voltaje (más de 24V)
Debe enviarse por ductos independientes a las de datos y video. Debe ir separado al menos 10 cm. Del cable de video o datos. Cableado eléctrico de bajo voltaje (menos de 24V) Puede viajar por la misma canalización. Hay que considerar el consumo eléctrico para calcular el calibre del cable a utilizar.

53 Conductores electricos
El numero AWG indica el grosor del conductor a utilizar (Diámetro). Más alto el número, más delgado el conductor. Más delgado el conductor, mayores las pérdidas de voltaje por resistencia. Mientras más bajo el voltaje, más perdidas hay en su transmisión.

54 Consumos eléctricos En las hojas de especificación se encuentra.
Algunos equipos incluyen datos de consumo en amperes, otros en Va, otros en Watts. Watts = (Volts)(Amperes) Amp Volt Watt

55 Detalles de instalación
No viajar en paralelo a conductores de alto voltaje. Evitar fuentes de interferencia por RF Balastros Motores Aires acondicionados Radiotransmisores Fotocopiadoras No hacer empalmes en el cable

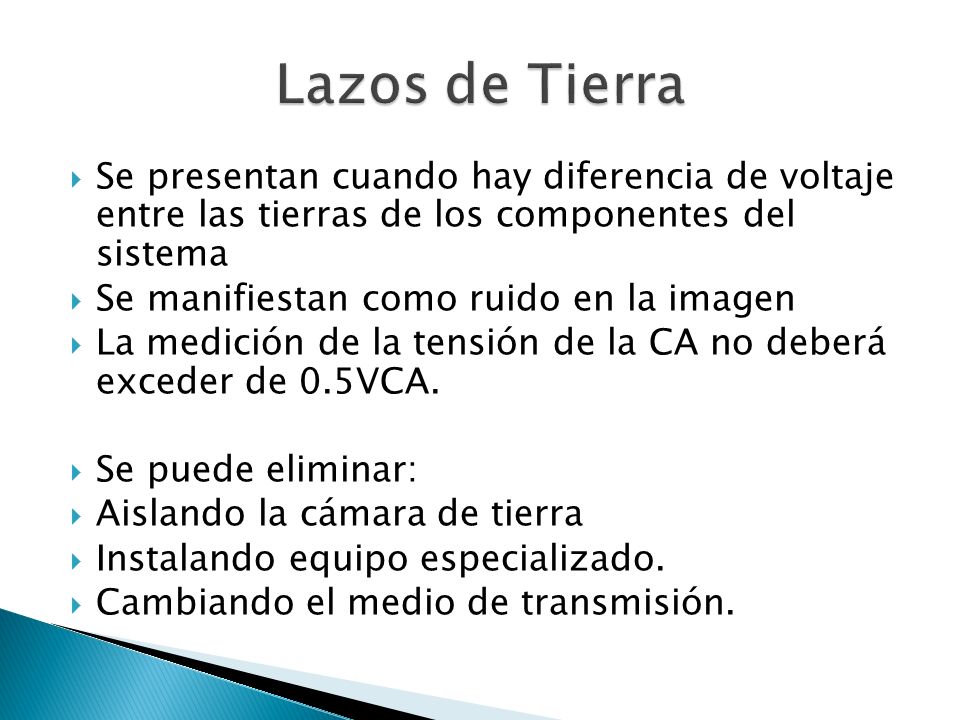

56 Lazos de Tierra Se presentan cuando hay diferencia de voltaje entre las tierras de los componentes del sistema Se manifiestan como ruido en la imagen La medición de la tensión de la CA no deberá exceder de 0.5VCA. Se puede eliminar: Aislando la cámara de tierra Instalando equipo especializado. Cambiando el medio de transmisión.

57 Selección de fuente de poder
Sumar los consumos eléctricos Cámara fija en interior: 20VA Cámara PTZ interior: 50VA Cámara PTZ Exterior: 80VA Dividir entre el voltaje de alimentación 24 V normalmente Seleccionar la fuente de acuerdo al amperaje necesario

58 Ergonomía en la Instalación
Límites de ubicación del Monitor: Vista hacia arriba +50° Vista hacia abajo -70° Ideal: 25° hacia arriba al tope superior del monitor

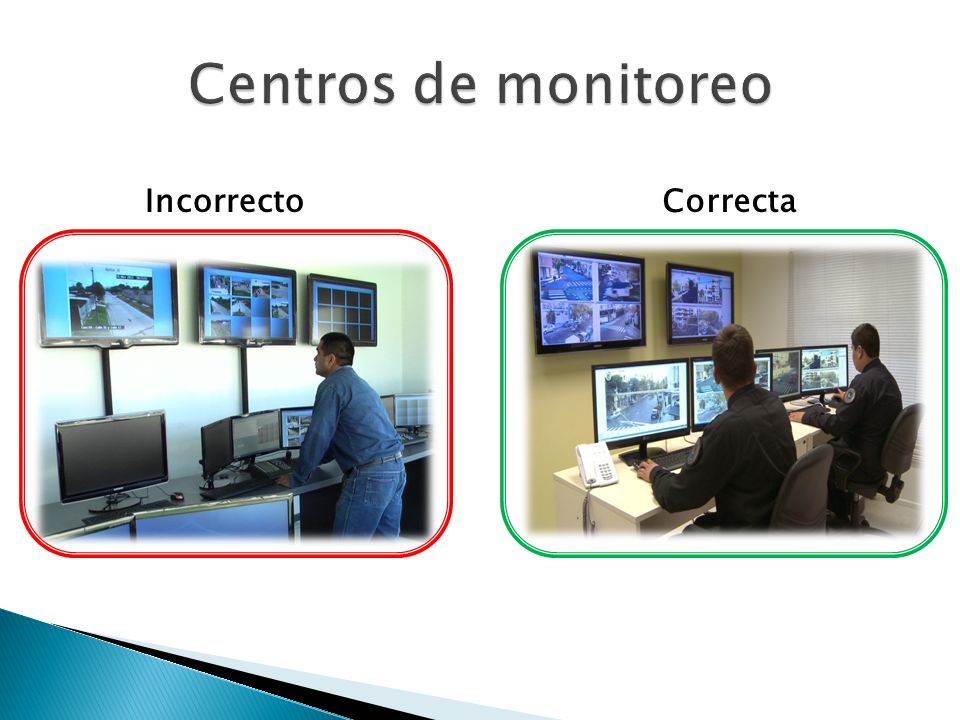

59 Centros de monitoreo Incorrecto Correcta

60 ¿Preguntas frecuentes?
¿Puedo conectar dos monitores a la vez? ¿Como funciona el cliente del DVR? ¿En el SW de cliente puedo ver varios DVR? ¿Que tipo de cable debo utilizar?

61 ¿Preguntas?

62 Agradece su atención
