VS-DVR Sistema de gestión local y remota de vídeo.

Presentaciones similares


Presentación del tema: "VS-DVR Sistema de gestión local y remota de vídeo."— Transcripción de la presentación:

1 VS-DVR Sistema de gestión local y remota de vídeo

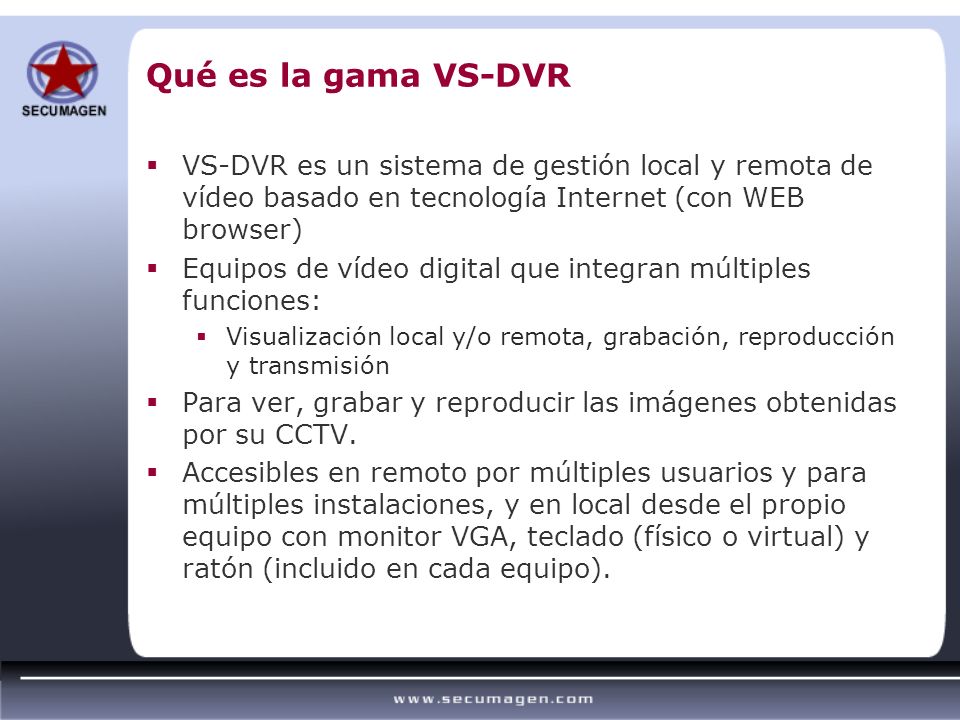

2 Qué es la gama VS-DVR VS-DVR es un sistema de gestión local y remota de vídeo basado en tecnología Internet (con WEB browser) Equipos de vídeo digital que integran múltiples funciones: Visualización local y/o remota, grabación, reproducción y transmisión Para ver, grabar y reproducir las imágenes obtenidas por su CCTV. Accesibles en remoto por múltiples usuarios y para múltiples instalaciones, y en local desde el propio equipo con monitor VGA, teclado (físico o virtual) y ratón (incluido en cada equipo).

3 Principales características Un sistema SENCILLO Fácil de instalar: Mecánica compacta y Full-Equipped que funciona con cámaras y domos de múltiples fabricantes. Con herramienta automatizada de búsqueda de equipos en red. Con detección y calibración automática del tipo de señal. Fácil de configurar: Configuración por defecto de fábrica para su puesta en marcha inmediata. Interfaz de configuración muy intuitiva. Fácil de usar: Acceso a toda su funcionalidad desde cualquier PC con navegador Internet. Interfaz orientada a usuario (30 minutos bastan para aprender su manejo)

4 Principales características (II) Un sistema CON GRAN CALIDAD DE IMAGEN Avanzada tarjeta digitalizadora con tecnología SEQ Superior Enhanced Quality, que proporciona gran calidad y estabilidad de imagen. Control automático de ganancia cámara a cámara. Resolución de imagen de 640x480 píxeles. Compresión estándar MPEG por diferencias que optimiza el tamaño final del vídeo.

5 Principales características (III) Un sistema FLEXIBLE Para ver en remoto: cualquier usuario autorizado puede ver vídeo vivo desde cualquier lugar. Acceso desde cualquier PC con Internet Explorer. Distintos niveles de acceso protegidos con contraseña. Para ver en local : niveles de acceso para acceder a todas las funciones del equipo DESDE EL PROPIO EQUIPO. Para grabar: graba lo que quiera, cuándo quiera y cómo quiera: Distintas frecuencias y modos de grabación por cámara: Time Lapse, por evento (con hasta 30 minutos de pre- alarma y 10 de post-alarma) y/o por detección de movimiento.

6 Componentes del sistema VS-DVR Grabadores de vídeo con interfaz local TCP/IP Acceso desde cualquier PC con Internet Explorer.

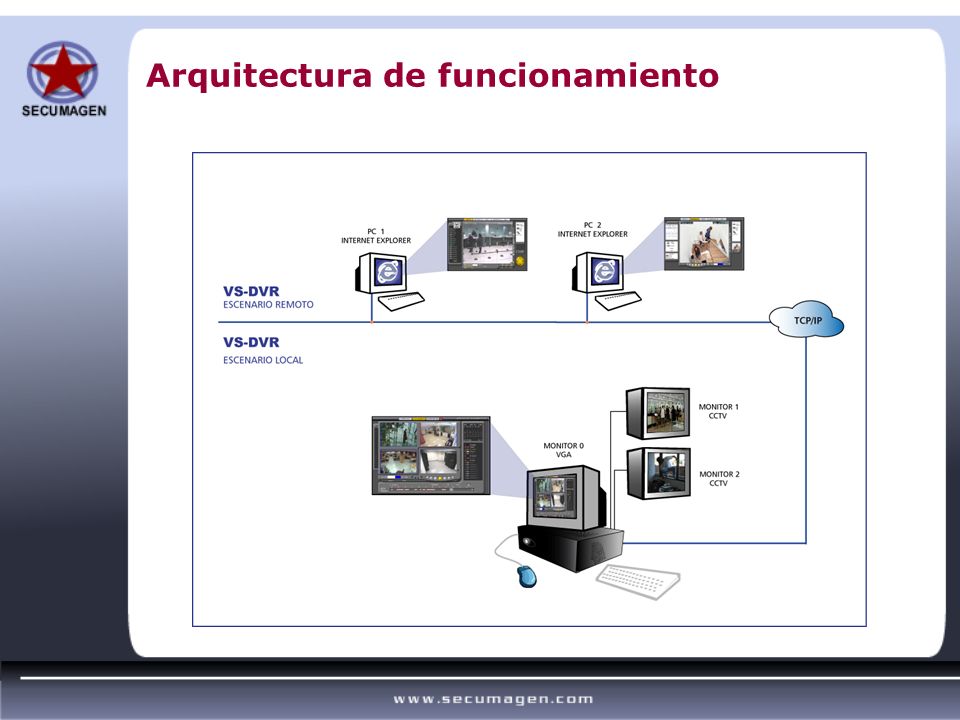

7 Arquitectura de funcionamiento

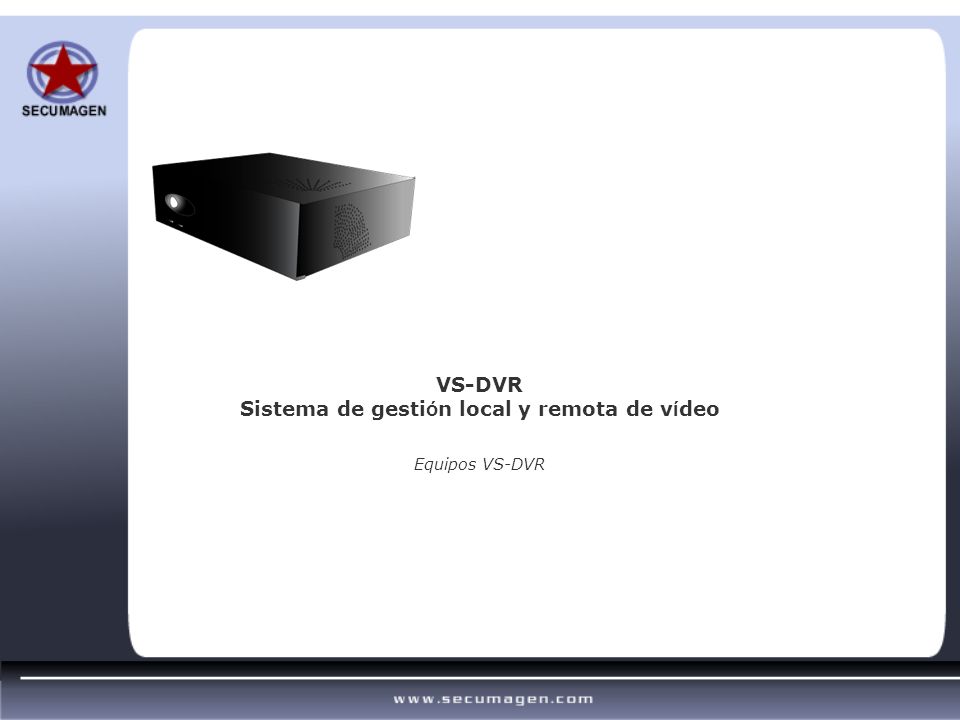

8 VS-DVR Sistema de gesti ó n local y remota de v í deo Equipos VS-DVR

9 VS-DVR: grabador-transmisor VS-DVR-416 Entradas de vídeo 16 conectores BNC de vídeo compuesto 1Vpp/75. Para cámaras fijas o domos Resolución Resolución local: PAL 768 X 576. Resolución en remoto: PAL 640 x 480. ComunicacionesTCP/IP (ADSL, LAN, WAN) Rendimiento del sistema Hasta 50 ips (para grabación) 25 ips (para visualización local) Grabación En disco duro (XL=120GB, XXL=250GB, 3XL=500GB) Por Horario. Por alarma (con pre y post alarma). Por detección de movimiento Exportación vídeo Dispositivos USB (Memory stick / disco duro) Grabadora de CDs (opcional, -CDR)

10 Interfaz de Usuario VS-DVR Sistema de gesti ó n local y remota de v í deo

11 Interfaz f á cil e intuitiva (navegaci ó n WEB) Permite el acceso y conexi ó n al equipo VS-DVR desde cualquier PC con Internet Explorer Permite ver v í deo directo, grabado, los estados del equipo, configurar y actualizar el software de los equipos Permite la conexi ó n simult á nea al equipo de varios usuarios (multiusuario) Permite el acceso a varios equipos VS-DVR Software disponible en 6 idiomas Interfaz de usuario en remoto

12 Acceso remoto a un equipo VS-DVR Datos del equipo Idioma de uso Niveles de usuario

13 Visualización de vídeo vivo Visor central. Resolución de 640 x 480 Panel con nombres de cámaras, iconos de estado y visor miniaturizado Panel con los datos del equipo en conexión Controles de imagen, cuadrantes y pantalla completa Panel de control remoto de domos

14 Búsqueda y reproducción de vídeo grabado Información de la secuencia en reproducción Calendario, día actual y tipos de grabación Datos del equipo del que se buscan secuencias Panel para la búsqueda y selección de secuencias Visor para la reproducción y controles

15 Estados del equipo Panel de estado de las cámaras, con tipo y frecuencias de grabación Información del disco duro Panel de estado de las salidas Panel de estado de las entradas y sensores de movimiento

16 Acceso desde el propio equipo conectando un monitor VGA y un rat ó n Interfaz f á cil e intuitiva Permite ver v í deo vivo, grabado y configurar el equipo Permite el control de hasta dos monitores de CCTV Dispone de teclado virtual Software disponible en 6 idiomas Interfaz de usuario en modo local

17 Visualización de Vídeo vivo Visor central de 768x576 Paneles con la información del equipo en conexión (cámaras, entradas, salidas, estados, disco duro) Teclado virtual y comandos similares a matriz de vídeo Manejo de domos Botón de pánico

18 Visualización de Vídeo vivo (II) Control de visualización de cámaras y monitores y ejecución de rondas Visualización a pantalla completa Visualización multicuadrantes (4, 9 ó 16 cámaras)

19 Búsqueda y reproducción de vídeo grabado Interfaz de vídeo grabado optimizado con acceso instantáneo a la secuencia deseada Posibilidad de reproducir vídeo grabado junto a 3 cámaras de vídeo vivo simultáneamente en la misma pantalla

20 Exportación de secuencias Exportación en formato MPEG a grabadora interna o dispositivo de almacenamiento USB Mass Storage Elección automática de cámara e intervalo en función de secuencia elegida Elección manual por tiempo o tamaño Exportación en segundo plano permitiendo durante el proceso el manejo del VS-DVR tanto en modo local como remoto.

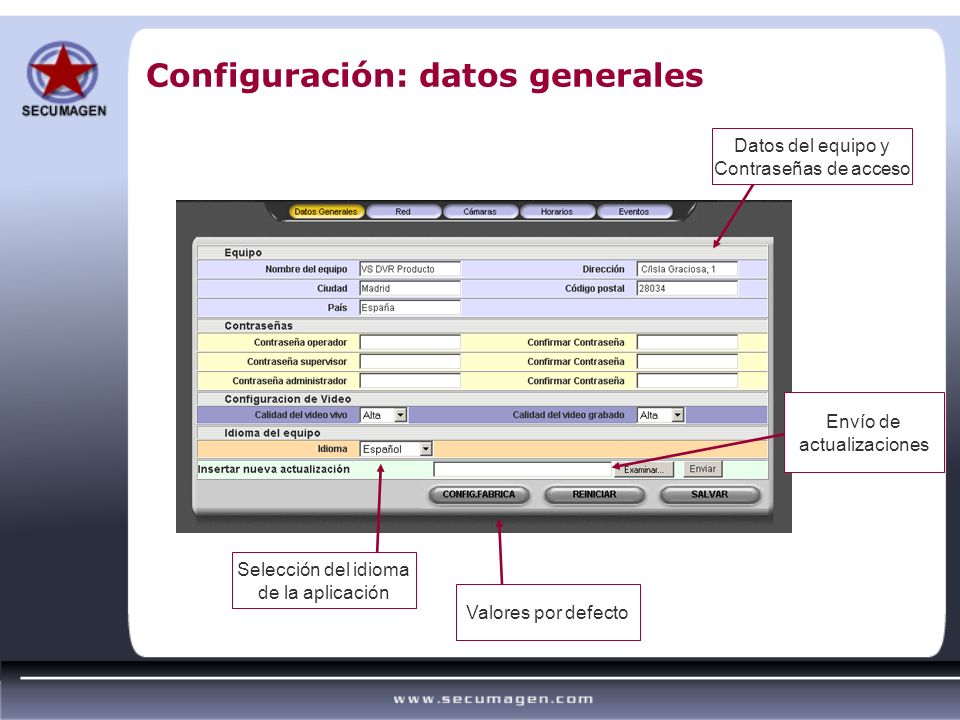

21 Configuración: datos generales Selección del idioma de la aplicación Envío de actualizaciones Valores por defecto Datos del equipo y Contraseñas de acceso

22 Configuración: red Datos de red del equipo y opciones modificables Comprobación de las comunicaciones

23 Configuración: grabación (I) Pantalla para la configuración de la grabación por evento Pantalla para la configuración de los horarios de grabación

24 Configuración: grabación (II) Pantalla para la configuración de los ratios de grabación y asociación de detección de movimiento para cada cámara Acceso y programación de la ronda remota y de la local

25 Configuración: grabación (III) Pantalla para la configuración de la detección de movimiento Pantalla para el test de la detección de movimiento

26
