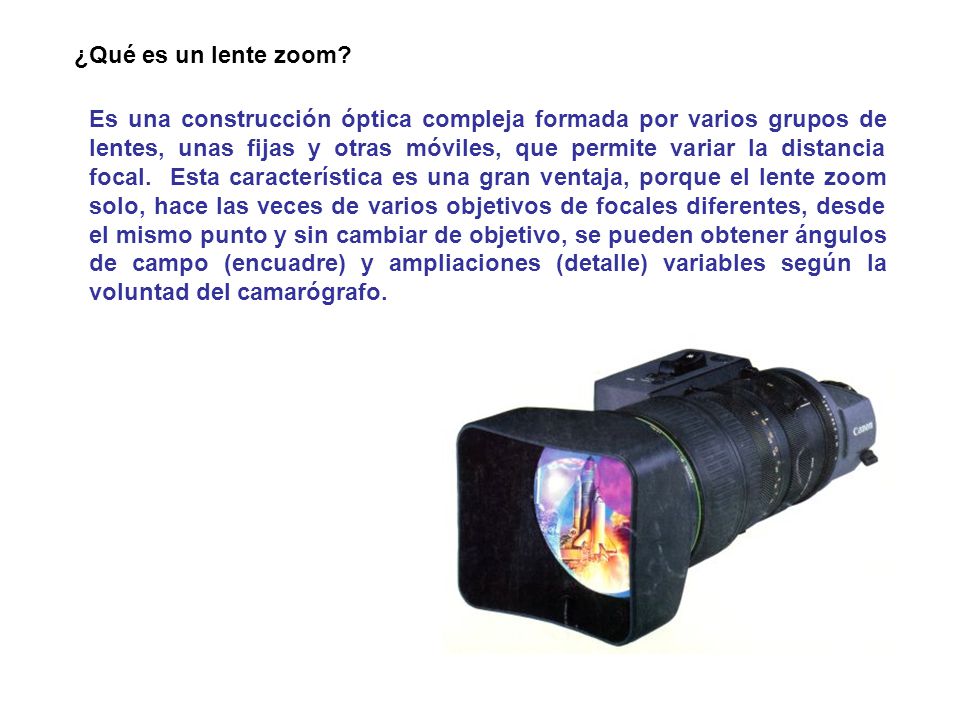

2 ¿Qué es un lente zoom? Es una construcción óptica compleja formada por varios grupos de lentes, unas fijas y otras móviles, que permite variar la distancia focal. Esta característica es una gran ventaja, porque el lente zoom solo, hace las veces de varios objetivos de focales diferentes, desde el mismo punto y sin cambiar de objetivo, se pueden obtener ángulos de campo (encuadre) y ampliaciones (detalle) variables según la voluntad del camarógrafo.

3 ¿Qué es la Longitud Focal
Longitud focal es la distancia que media entre el centro óptico y el plano focal o plano de registro cuando el lente está enfocado a infinito. Esta distancia determina el ángulo de visión del lente zoom y el tamaño de la imagen. Algunas distancias focales típicas y sus ángulos de visión: 25 mm 30º a 45º de visión 50 mm15º a 20º de visión 75 mm10º a 12º de visión 100 mm 7º a 9º de visión

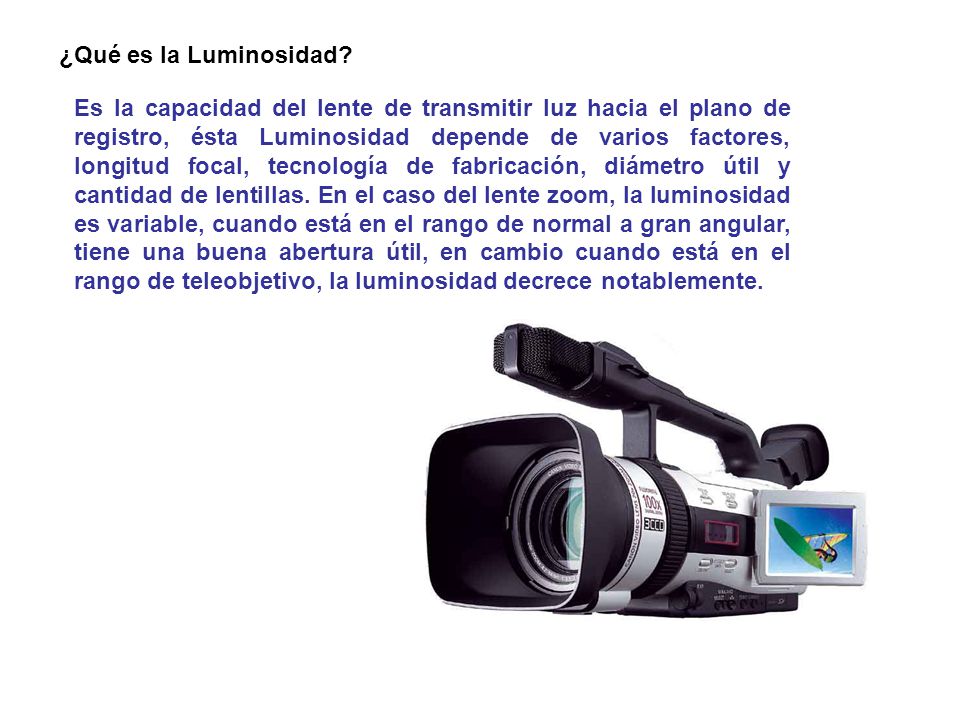

4 ¿Qué es la Luminosidad? Es la capacidad del lente de transmitir luz hacia el plano de registro, ésta Luminosidad depende de varios factores, longitud focal, tecnología de fabricación, diámetro útil y cantidad de lentillas. En el caso del lente zoom, la luminosidad es variable, cuando está en el rango de normal a gran angular, tiene una buena abertura útil, en cambio cuando está en el rango de teleobjetivo, la luminosidad decrece notablemente.

5 ¿Qué es el zoom ratio? Es la relación que nace entre su distancia focal más larga y la más corta, determina la capacidad de acercamiento y su potencialidad óptica. Veamos el siguiente ejemplo: Focal larga 100 mm = Tele (máximo acercamiento) Focal corta 10 mm = Wide (máxima abertura visual) Zoom Ratio: 10X

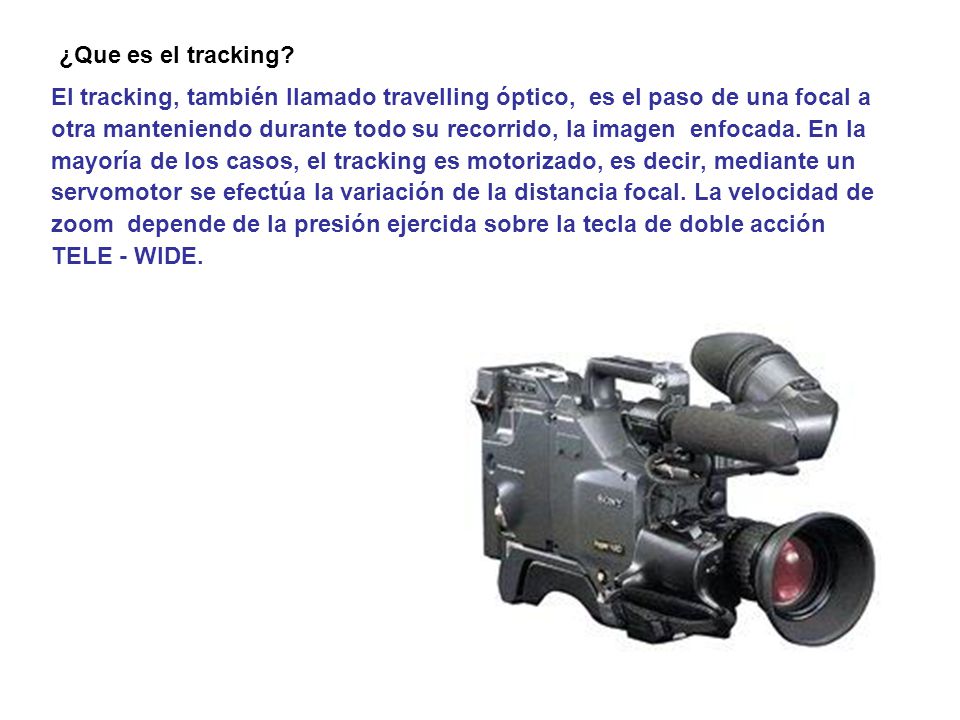

6 ¿Que es el tracking? El tracking, también llamado travelling óptico, es el paso de una focal a otra manteniendo durante todo su recorrido, la imagen enfocada. En la mayoría de los casos, el tracking es motorizado, es decir, mediante un servomotor se efectúa la variación de la distancia focal. La velocidad de zoom depende de la presión ejercida sobre la tecla de doble acción TELE - WIDE.

7 ¿Qué es el servo zoom manual?

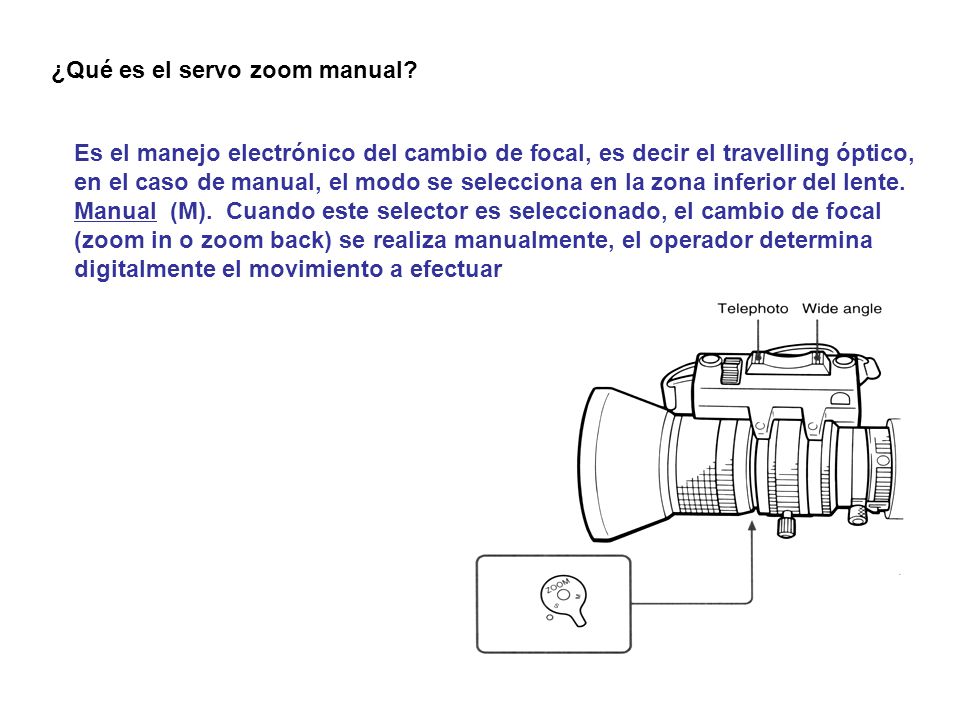

Es el manejo electrónico del cambio de focal, es decir el travelling óptico, en el caso de manual, el modo se selecciona en la zona inferior del lente. Manual (M). Cuando este selector es seleccionado, el cambio de focal (zoom in o zoom back) se realiza manualmente, el operador determina digitalmente el movimiento a efectuar

8 ¿Qué es el servo zoom servo?

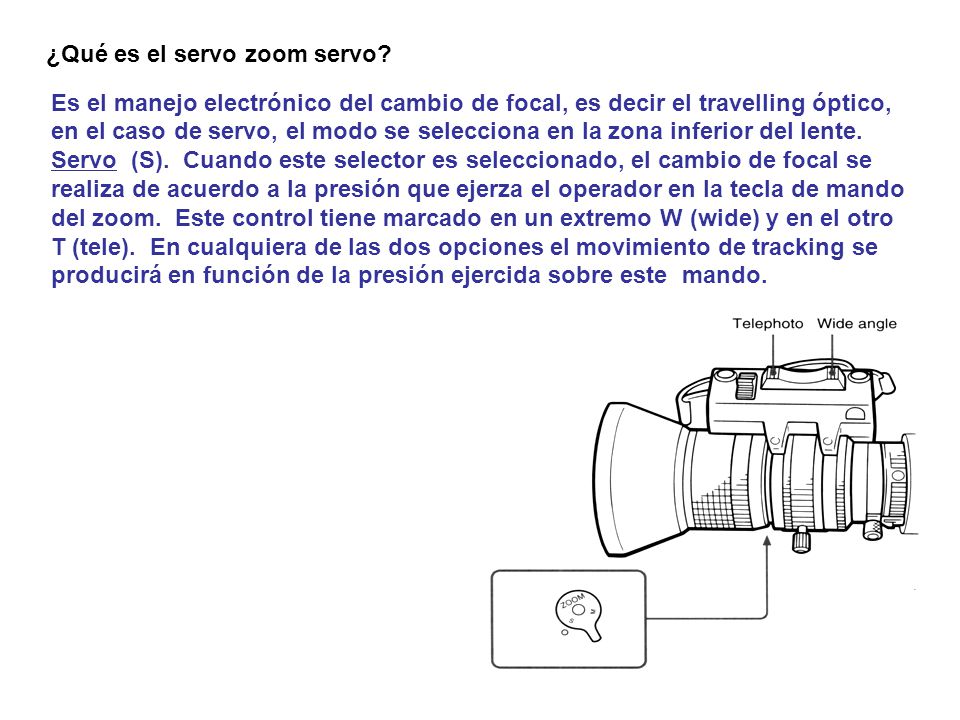

Es el manejo electrónico del cambio de focal, es decir el travelling óptico, en el caso de servo, el modo se selecciona en la zona inferior del lente. Servo (S). Cuando este selector es seleccionado, el cambio de focal se realiza de acuerdo a la presión que ejerza el operador en la tecla de mando del zoom. Este control tiene marcado en un extremo W (wide) y en el otro T (tele). En cualquiera de las dos opciones el movimiento de tracking se producirá en función de la presión ejercida sobre este mando.

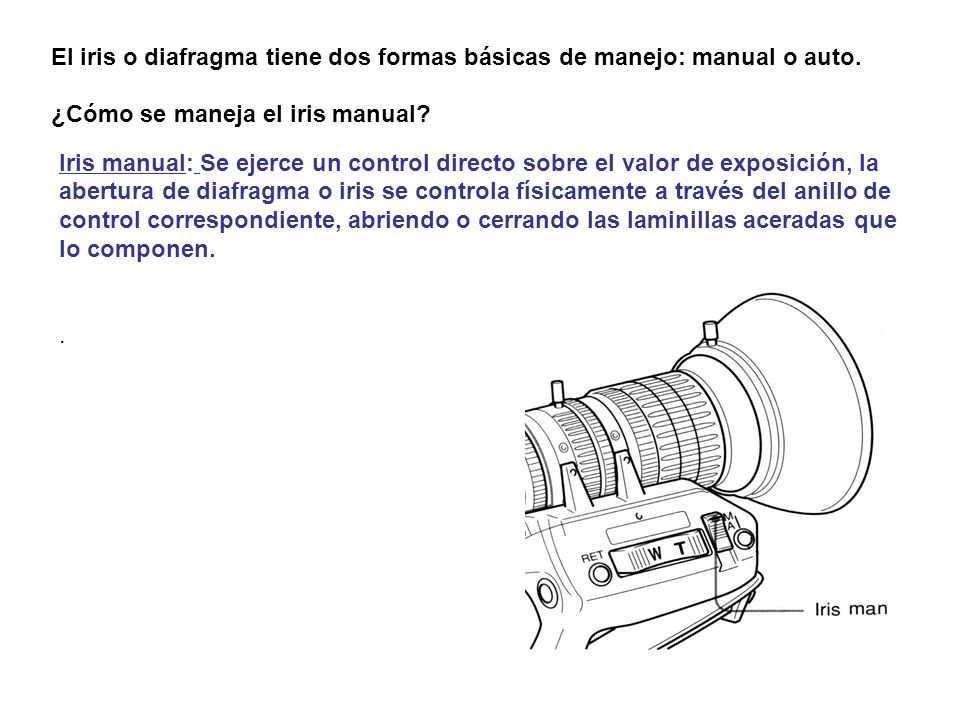

9 El iris o diafragma tiene dos formas básicas de manejo: manual o auto.
¿Cómo se maneja el iris manual? Iris manual: Se ejerce un control directo sobre el valor de exposición, la abertura de diafragma o iris se controla físicamente a través del anillo de control correspondiente, abriendo o cerrando las laminillas aceradas que lo componen. .

10 El manejo del iris manual tiene dos opciones de manejo: IAIA y Zebra

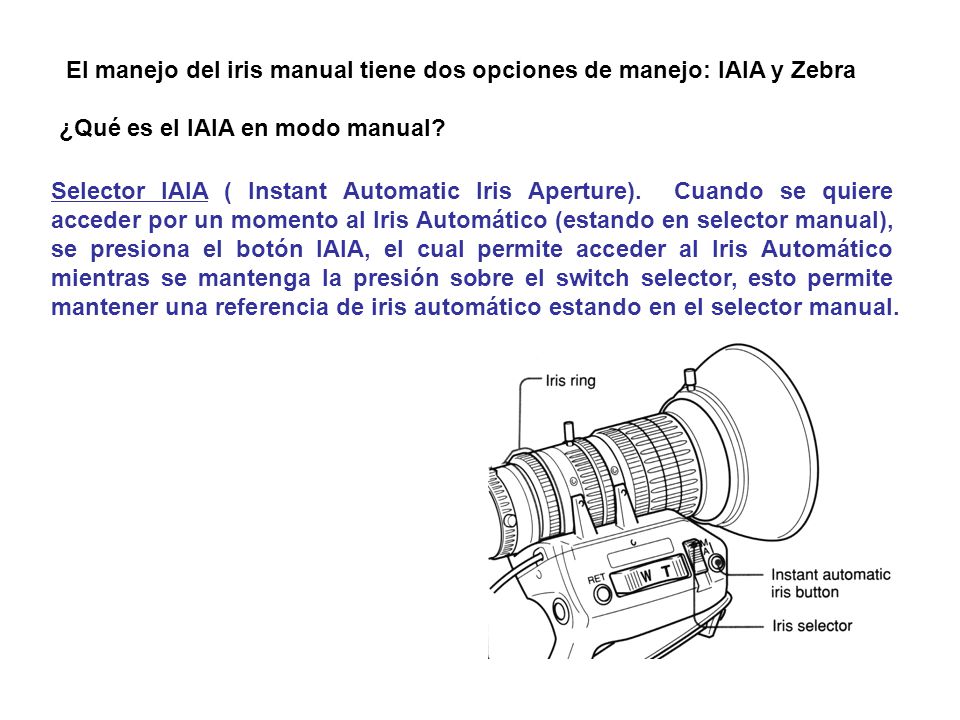

¿Qué es el IAIA en modo manual? Selector IAIA ( Instant Automatic Iris Aperture). Cuando se quiere acceder por un momento al Iris Automático (estando en selector manual), se presiona el botón IAIA, el cual permite acceder al Iris Automático mientras se mantenga la presión sobre el switch selector, esto permite mantener una referencia de iris automático estando en el selector manual.

11 ¿Qué es el modo Zebra en manual?
Selector Zebra. Este selector operativo permite tener una indicación aproximada del nivel de luz que está entrando al sensor, cuando se activa este selector, en las partes más con más claridad en la imagen se producen una serie de franjas paralelas, que indican un nivel de video aproximado al 85% del nivel máximo permitido, el cual es 1,0 volt peak to peak.

12 El manejo del iris auto tiene dos formas de uso: Normal e Iris Gain

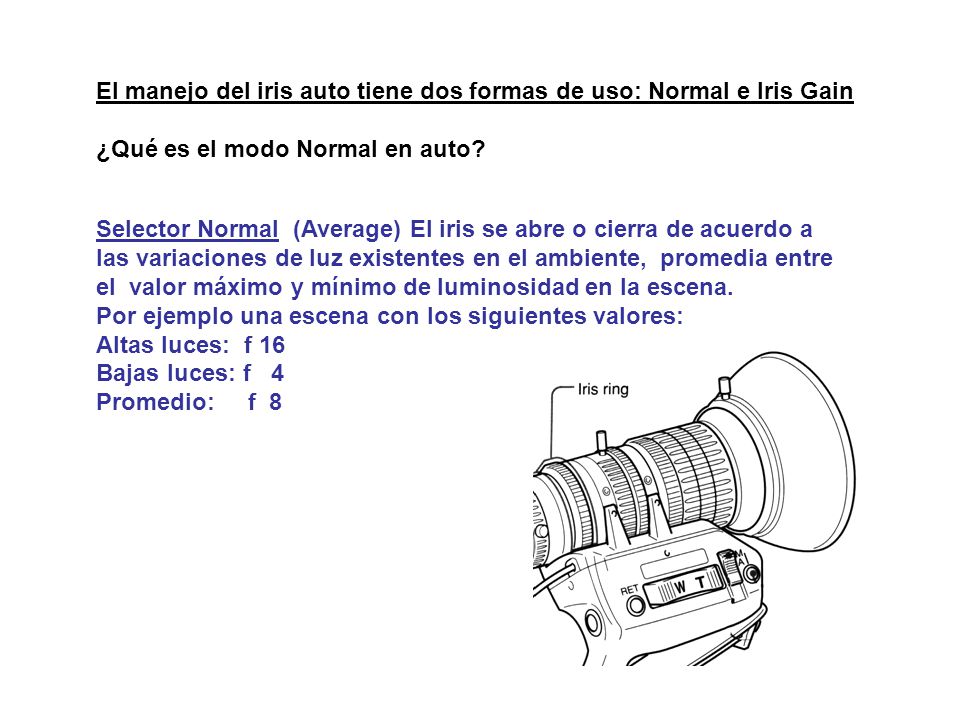

¿Qué es el modo Normal en auto? Selector Normal (Average) El iris se abre o cierra de acuerdo a las variaciones de luz existentes en el ambiente, promedia entre el valor máximo y mínimo de luminosidad en la escena. Por ejemplo una escena con los siguientes valores: Altas luces: f 16 Bajas luces: f 4 Promedio: f 8

13 ¿Qué es Iris Gain en modo auto?
Selector Iris Gain (A.iris) Este selector obliga al auto iris a funcionar normalmente con un valor distinto al promedio, de acuerdo a un ajuste previo en el menú, el iris funciona sobre-exponiendo o subexponiendo la imagen. ¿Cuáles son los valores típicos? Valores típicos de asignación de iris gain son: Sobre exposición ,5 stop +1 stop +1,5 stop Sub exposición ,5 stop stop -1,5 stop

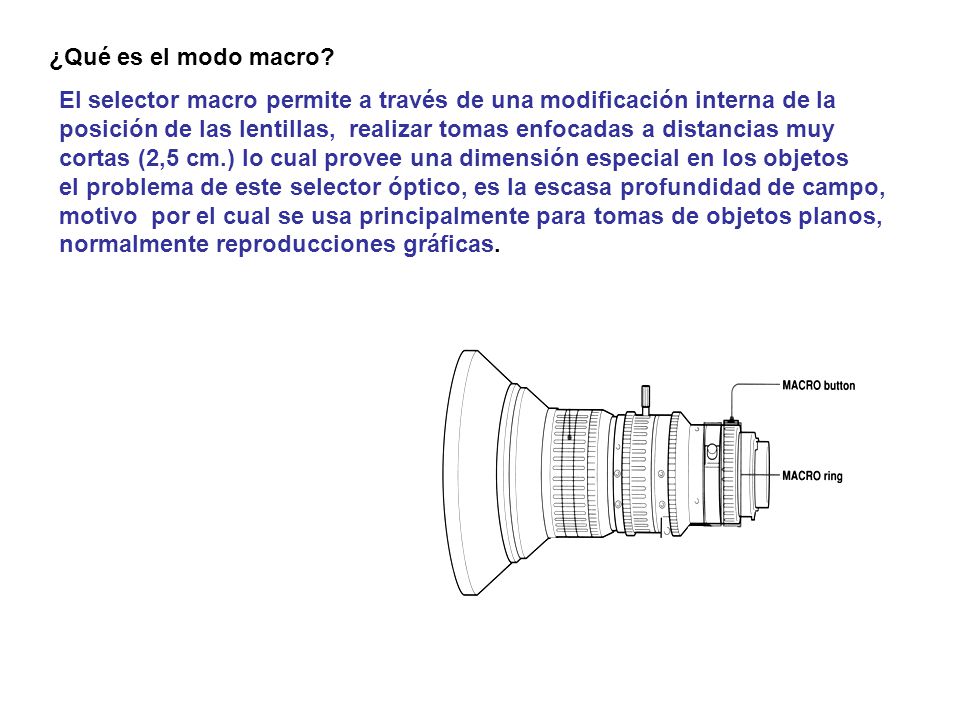

14 ¿Qué es el modo macro? El selector macro permite a través de una modificación interna de la posición de las lentillas, realizar tomas enfocadas a distancias muy cortas (2,5 cm.) lo cual provee una dimensión especial en los objetos el problema de este selector óptico, es la escasa profundidad de campo, motivo por el cual se usa principalmente para tomas de objetos planos, normalmente reproducciones gráficas.

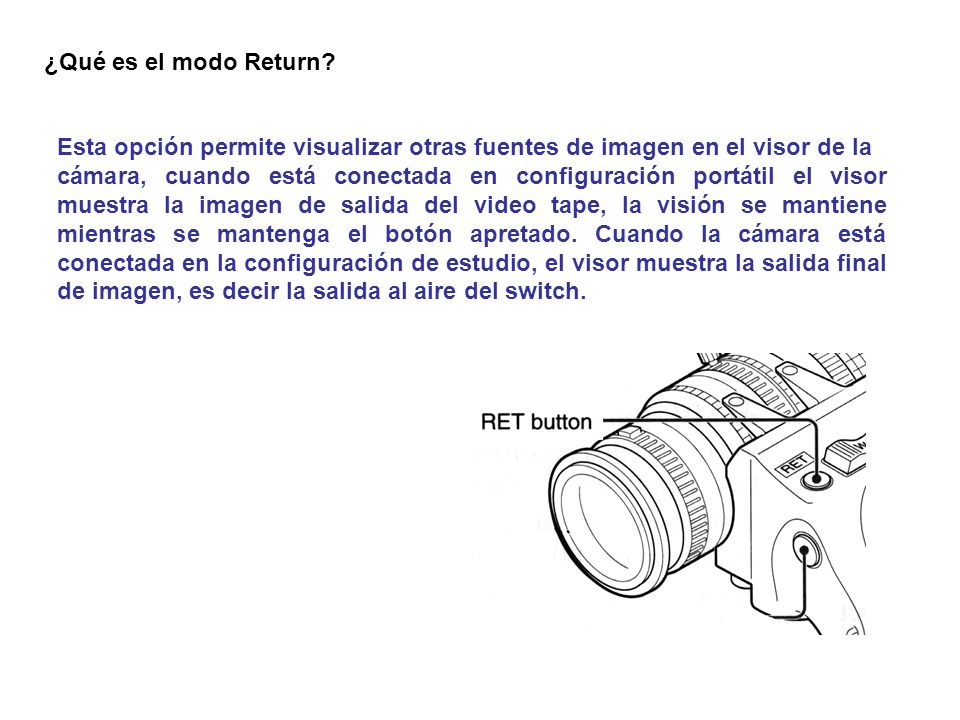

15 ¿Qué es el modo Return? Esta opción permite visualizar otras fuentes de imagen en el visor de la cámara, cuando está conectada en configuración portátil el visor muestra la imagen de salida del video tape, la visión se mantiene mientras se mantenga el botón apretado. Cuando la cámara está conectada en la configuración de estudio, el visor muestra la salida final de imagen, es decir la salida al aire del switch.

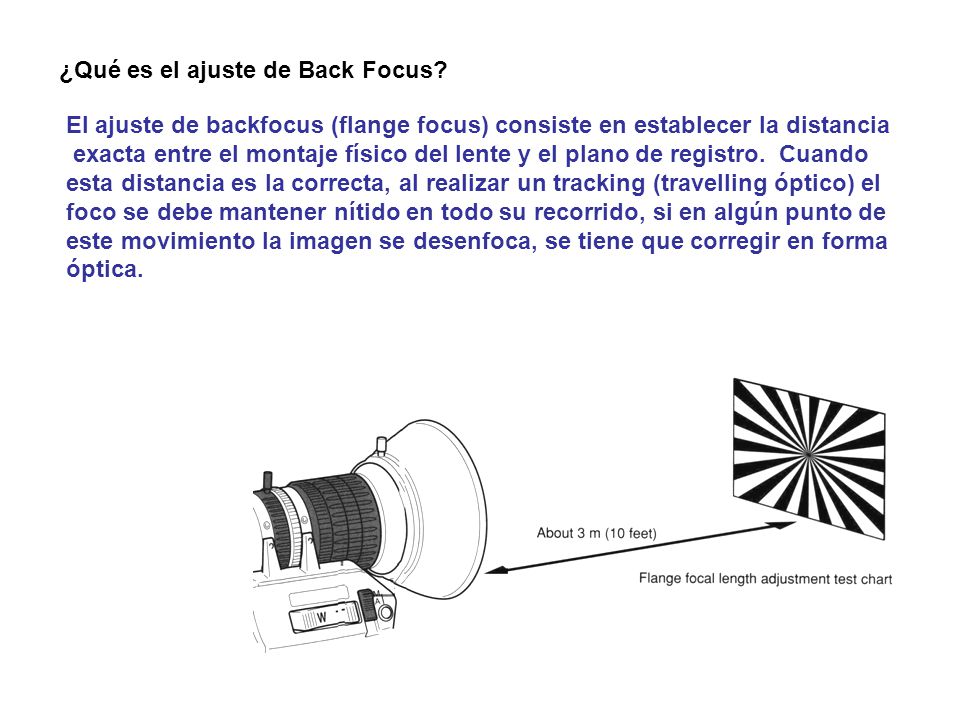

16 ¿Qué es el ajuste de Back Focus?
El ajuste de backfocus (flange focus) consiste en establecer la distancia exacta entre el montaje físico del lente y el plano de registro. Cuando esta distancia es la correcta, al realizar un tracking (travelling óptico) el foco se debe mantener nítido en todo su recorrido, si en algún punto de este movimiento la imagen se desenfoca, se tiene que corregir en forma óptica.

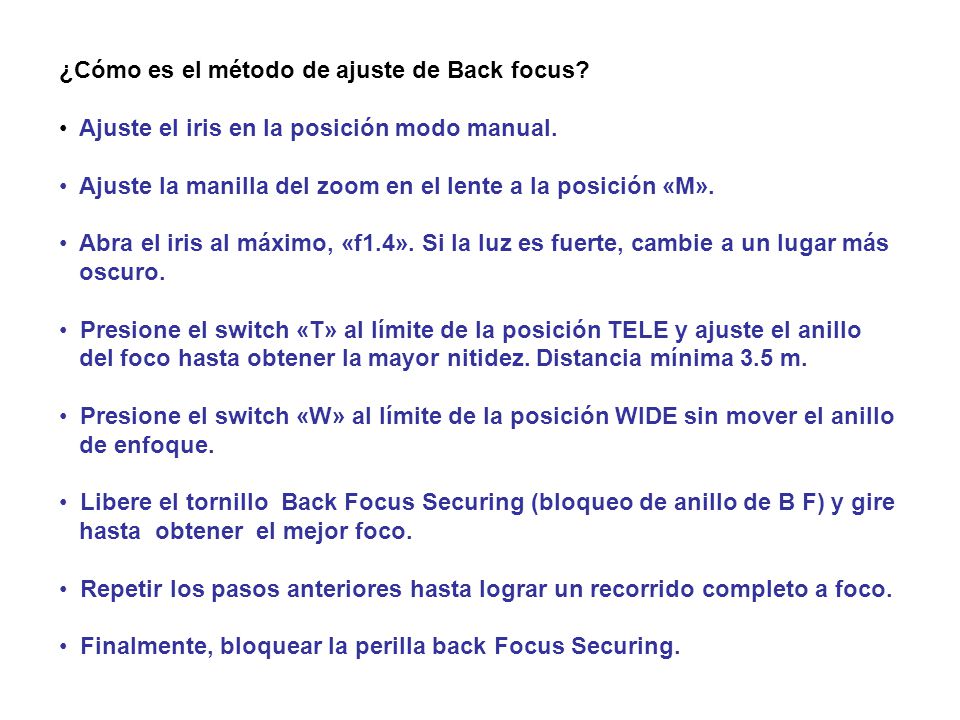

17 ¿Cómo es el método de ajuste de Back focus?
Ajuste el iris en la posición modo manual. Ajuste la manilla del zoom en el lente a la posición «M». Abra el iris al máximo, «f1.4». Si la luz es fuerte, cambie a un lugar más oscuro. Presione el switch «T» al límite de la posición TELE y ajuste el anillo del foco hasta obtener la mayor nitidez. Distancia mínima 3.5 m. Presione el switch «W» al límite de la posición WIDE sin mover el anillo de enfoque. Libere el tornillo Back Focus Securing (bloqueo de anillo de B F) y gire hasta obtener el mejor foco. Repetir los pasos anteriores hasta lograr un recorrido completo a foco. Finalmente, bloquear la perilla back Focus Securing.
