ANATOMÍA ÓSEA Hueso coxal: Ilion Isquion Pubis

Presentación del tema: "ANATOMÍA ÓSEA Hueso coxal: Ilion Isquion Pubis"— Transcripción de la presentación:

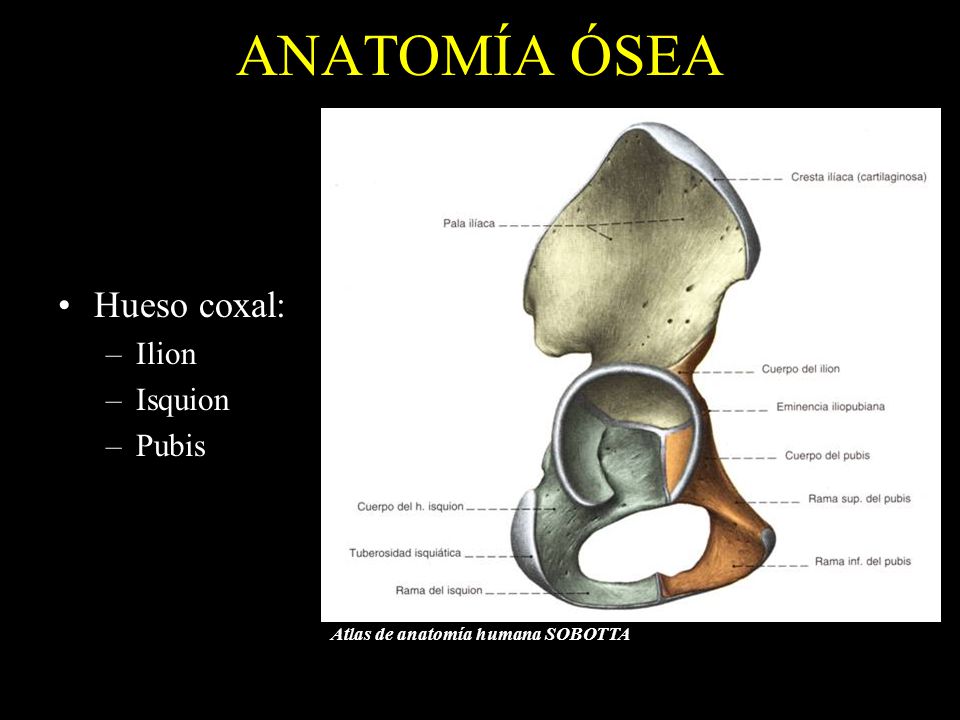

1 ANATOMÍA ÓSEA Hueso coxal: Ilion Isquion Pubis
Atlas de anatomía humana SOBOTTA

2 ANATOMÍA ÓSEA Anillo pélvico = huesos coxales + sacro Uniones:
Anterior: sínfisis (distancia normal < 5 mm) Posterior: articulación SI (distancia normal 2-4 mm) Línea coxal: desde el promontorio sacro hasta la sínfisis púbica Pelvis menor o verdadera Pelvis falsa o cavidad abdominal Atlas de anatomía humana SOBOTTA

3 ANATOMÍA ÓSEA SÍNFISIS PÚBICA ARTICULACIONES SACROILÍACAS

4 ANATOMÍA ÓSEA Ilion: Es el hueso más grande de la pelvis. Transmite el peso desde la columna a los miembros inferiores Anclaje de músculos abdominales, tracto iliotibial, sartorio, recto anterior, glúteos, iliopsoas… Escotadura ciática mayor: Músculo piriforme Ligamento iliolumbar e inguinales Paquetes vasculares: glúteo superior, glúteo inferior y pudendo interno Nervios: ciático, glúteo superior e inferior, pudendo interno, femorocutáneo posterior, cuadrado femoral y obturador externo

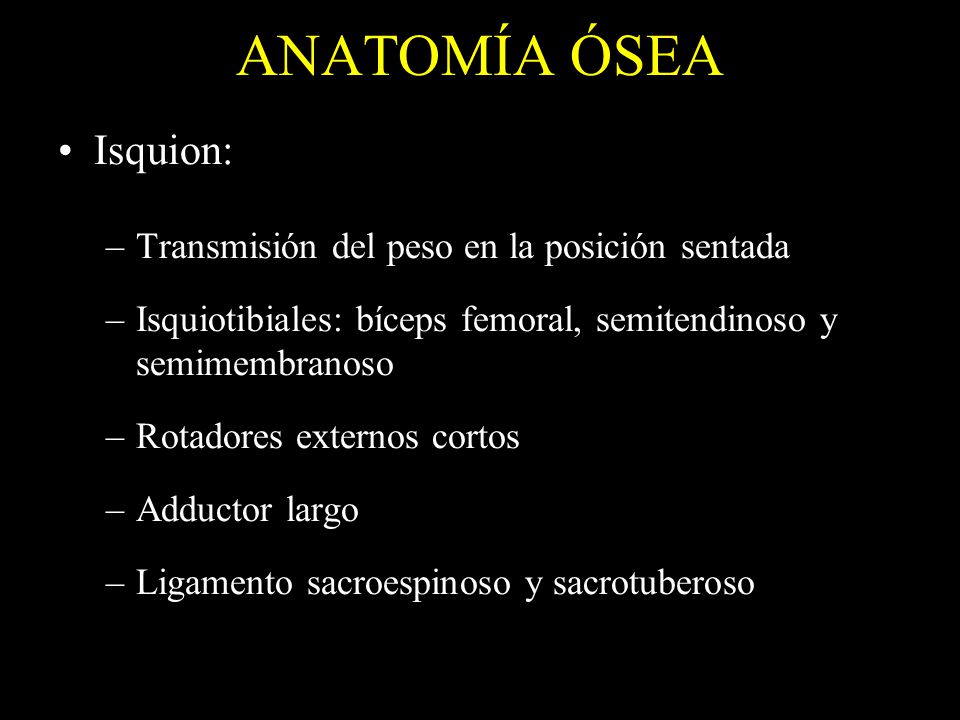

5 ANATOMÍA ÓSEA Isquion: Transmisión del peso en la posición sentada
Isquiotibiales: bíceps femoral, semitendinoso y semimembranoso Rotadores externos cortos Adductor largo Ligamento sacroespinoso y sacrotuberoso

6 ANATOMÍA ÓSEA Pubis: Sacro: Articulaciones SI:
Sínfisis  fibrocartílago Inserción de adductores, piramidal y pectíneo Sacro: Interpuesto en forma de cuña entre los dos huesos coxales  estabilidad frontovertical Articulaciones SI: Ligeramente móviles Mayor movilidad en la mujer, hasta los 25 años

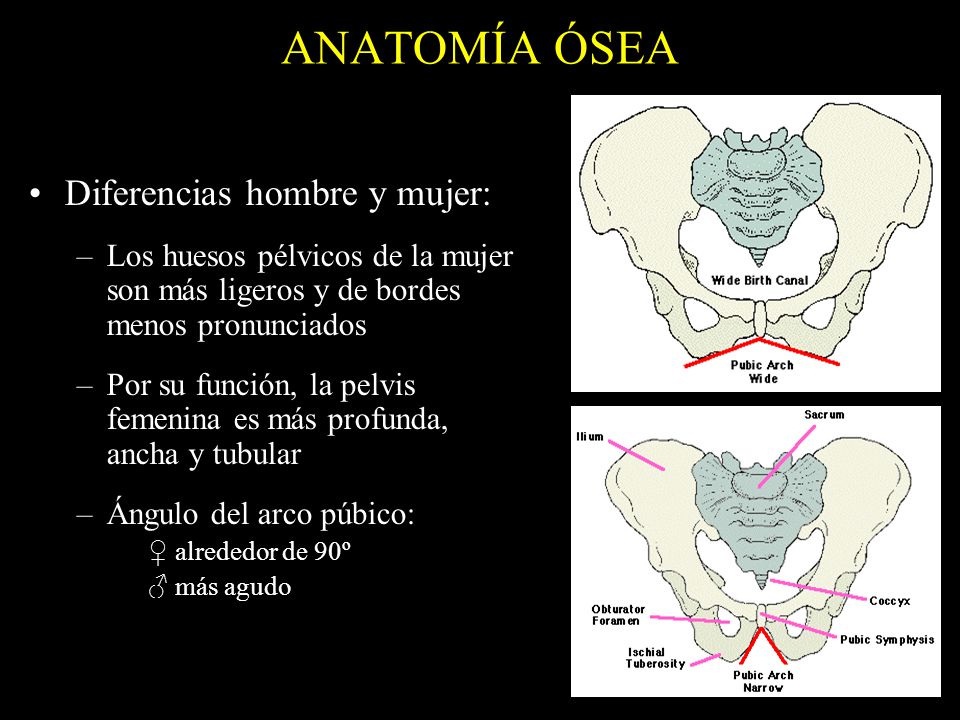

7 ANATOMÍA ÓSEA Diferencias hombre y mujer:
Los huesos pélvicos de la mujer son más ligeros y de bordes menos pronunciados Por su función, la pelvis femenina es más profunda, ancha y tubular Ángulo del arco púbico: ♀ alrededor de 90º ♂ más agudo

8 ANATOMÍA ÓSEA DE LA PELVIS Y DEL ACETÁBULO
AJR Mayo 1975; 124:96-101 Plano medial (dibujo de la izquierda) y plano lateral (dibujo de la derecha): A y B, representan la columna anterior. A y C, representan la columna posterior. D, escotadura acetabular. E, labrum. F, fosa acetabular

9 ANATOMÍA ÓSEA DE LA PELVIS Y DEL ACETÁBULO
Línea iliopectínea “Y” invertida Pared anterior Pared posterior Escotadura ciática Tuberosidad isquiática

10 ANATOMÍA LIGAMENTOSA Cuatro grupos: Sacro-Ilion: Sacro-Isquion
Articulación SI: ligamentos anterior, posterior e interóseos Ligamentos sacrotuberoso y sacroespinoso Sacro-Isquion Huesos púbicos-Sínfisis: Mantienen la integridad del anillo Disco interpubiano, ligamentos púbicos superiores y ligamento arqueado Sacro-Coxis

11 ANATOMÍA LIGAMENTOSA Ligamentos posteriores: evitan el desplazamiento posterior e inferior del sacro Ligamentos sacroiliacos anteriores: evitan la apertura anterior del anillo y el cizallamiento vertical Ligamento sacroespinoso: impide la rotación externa de la hemipelvis correspondiente Ligamento sacrotuberoso: se opone al cizallamineto vertical de la articulación SI Ligamentos de la sínfisis del pubis: resisten las fuerzas de rotación externa en bipedestación

12 Ligamentos normales de la pelvis
Eur Radiol (2002) 12: Plano anterior (dibujo de la izquierda) y plano posterior (dibujo de la derecha): 1, ligamentos sacroilíacos interóseos. 2, ligamentos sacroilíacos anteriores. 3, ligamentos sacroespinosos. 4, ligamentos sacrotuberosos. 5, sínfisis del pubis. 6, ligamentos sacroilíacos posteriores

13 Ligamentos normales de la pelvis
Atlas de anatomía humana SOBOTTA

14 Ligamentos normales de la pelvis
Atlas de anatomía humana SOBOTTA

15 LIGAMENTOS SACROILÍACOS INTERÓSEOS
ESPINA ILÍACA POSTERO SUPERIOR

16 ANATOMÍA NEUROVASCULAR
Vascularización: Arteria sacra media y rectal superior Arteria iliaca interna: - Iliolumbar y sacra lateral - Viscerales: umbilical, vesical y rectal media - Periné y miembros inferiores: glúteas, pudenda interna y obturatriz Nervios: Plexo lumbar y sacro.

17 El anillo pélvico: No tiene estabilidad por sí mismo
Los ligamentos le dan la estabilidad a la pelvis La pared abdominal ayuda a la estabilidad de la pelvis La laparotomía aumenta el desplazamiento pélvico en modelos de cadáver (Ghanayem, J.Trauma 1995)

18 Dirección de las fuerzas:
Estabilidad: es la habilidad de la pelvis para soportar las fuerzas fisiológicas sin deformarse Dirección de las fuerzas: Compresión antero-posterior Compresión lateral Cizallamiento vertical

19 Dirección de las fuerzas

20 Deformidades de la pelvis
Compresión lateral (eje X) – Diastasis o acabalgamiento Cizallamiento vertical (eje Y) – Desplazamiento craneal o caudal Compresión anteroposterior (eje Z) – Desplazamiento anterior o posterior

21 Compresión anteroposterior
Eur Radiol (2002) 12: Baja energía (dibujo de la izquierda) y alta energía (dibujo de la derecha): 1, diástasis del pubis. 2, ruptura de los ligamentos sacrotuberosos y sacroespinosos. 3 y 4, ruptura de los ligamentos sacroilíacos anterior y posterior

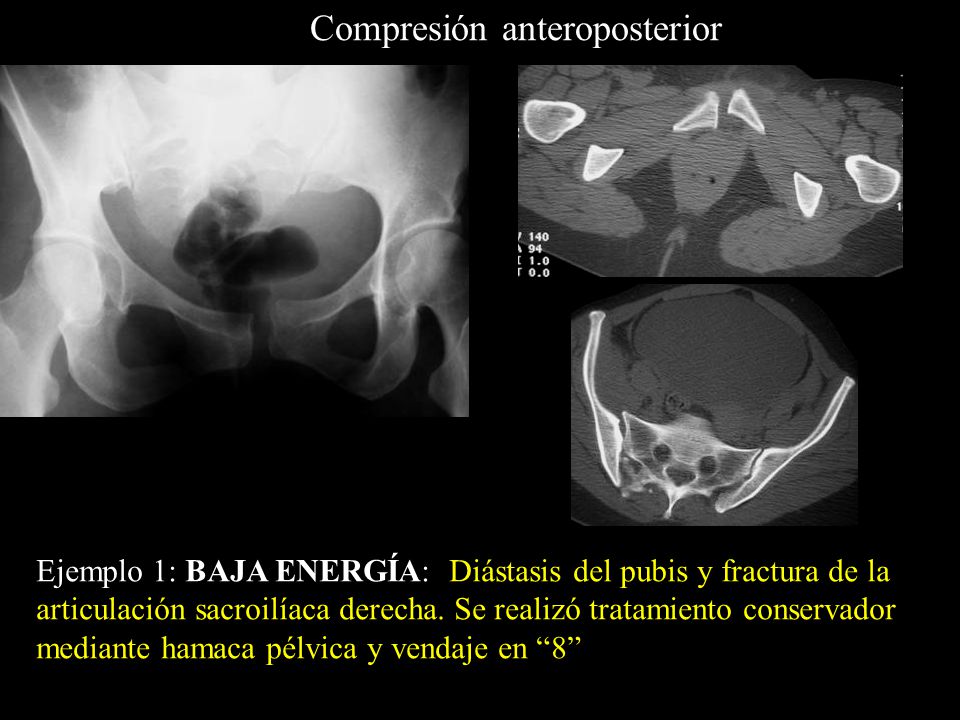

22 Compresión anteroposterior
Ejemplo 1: BAJA ENERGÍA: Diástasis del pubis y fractura de la articulación sacroilíaca derecha. Se realizó tratamiento conservador mediante hamaca pélvica y vendaje en “8”

23 Compresión anteroposterior
Ejemplo 2: ALTA ENERGÍA: Fractura en libro abierto. Se realizó tratamiento quirúrgico con fijador externo tipo marco de Ganz

24 Cizallamiento vertical
Compresión lateral Cizallamiento vertical Eur Radiol (2002) 12: 1, fracturas impactadas del sacro (dibujo de la izquierda) y ruptura ligamentosa anterior y posterior (dibujo de la derecha). 2, fractura horizontal del anillo obturador con acabalgamiento de fragmentos (dibujo de la izquierda) y fractura vertical del anillo obturador (dibujo de la derecha). 3, rotación interna de la hemipelvis izquierda

25 Cizallamiento vertical
Compresión lateral Cizallamiento vertical Ejemplo 3: Fracturas horizontales de las ramas del anillo obturador izquierdo debido a fuerzas de compresión lateral, con acabalgamiento de fragmentos (imagen de la izquierda) Ejemplo 4: Fracturas verticales de las ramas del anillo obturador izquierdo debido a fuerzas de cizallamiento vertical, con desplazamiento craneal de las ramas (imagen de la derecha)
