1 SISTEMAS DE IMPRESIÓN

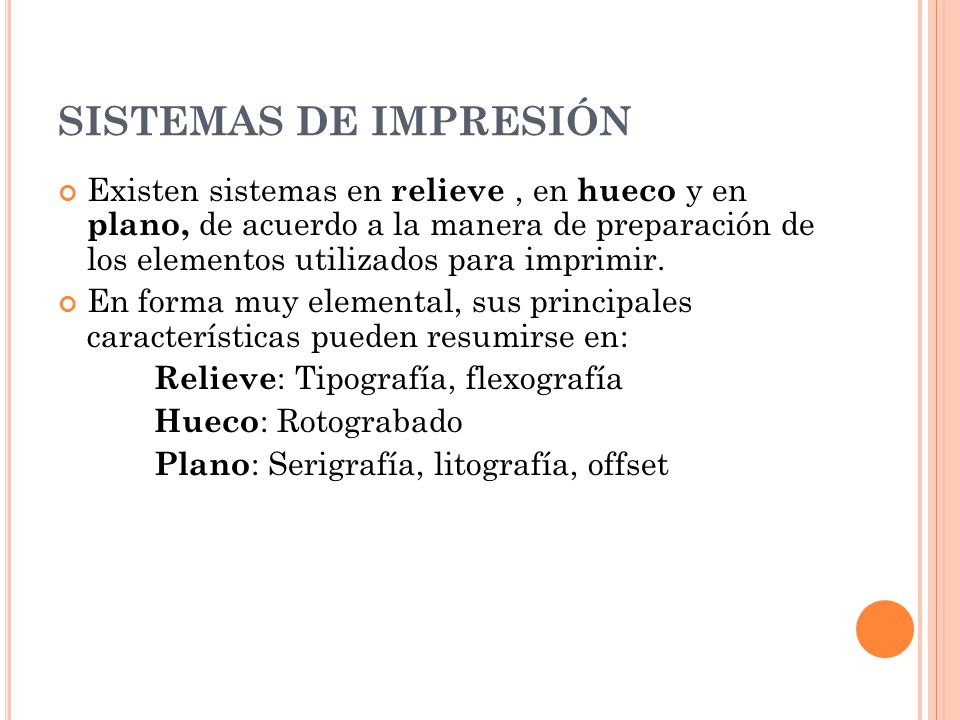

2 SISTEMAS DE IMPRESIÓN Existen sistemas en relieve , en hueco y en plano, de acuerdo a la manera de preparación de los elementos utilizados para imprimir. En forma muy elemental, sus principales características pueden resumirse en: Relieve: Tipografía, flexografía Hueco: Rotograbado Plano: Serigrafía, litografía, offset

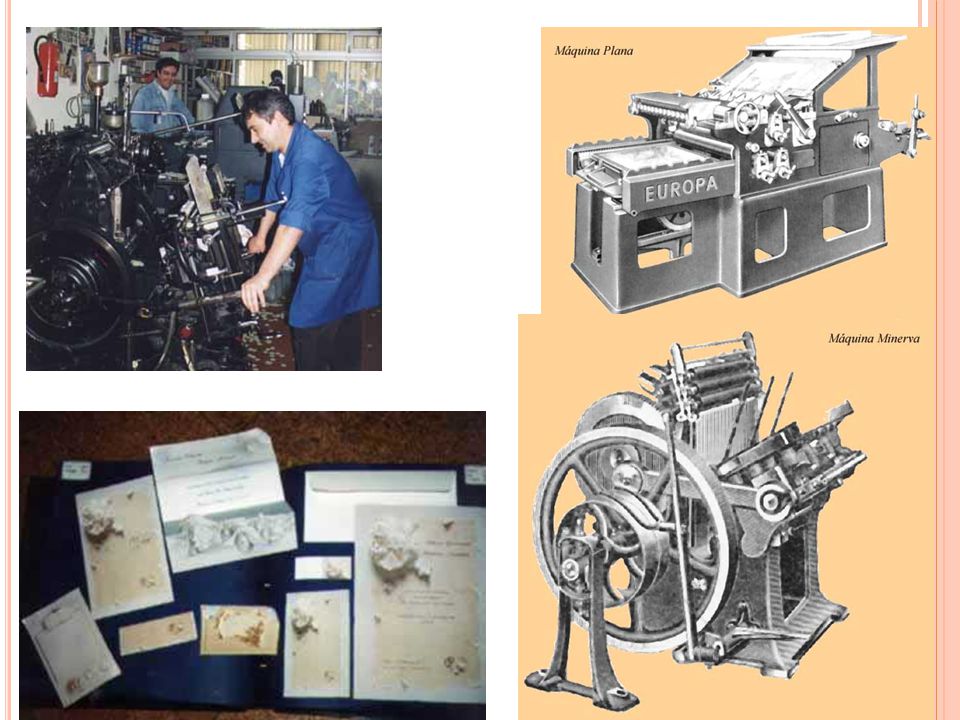

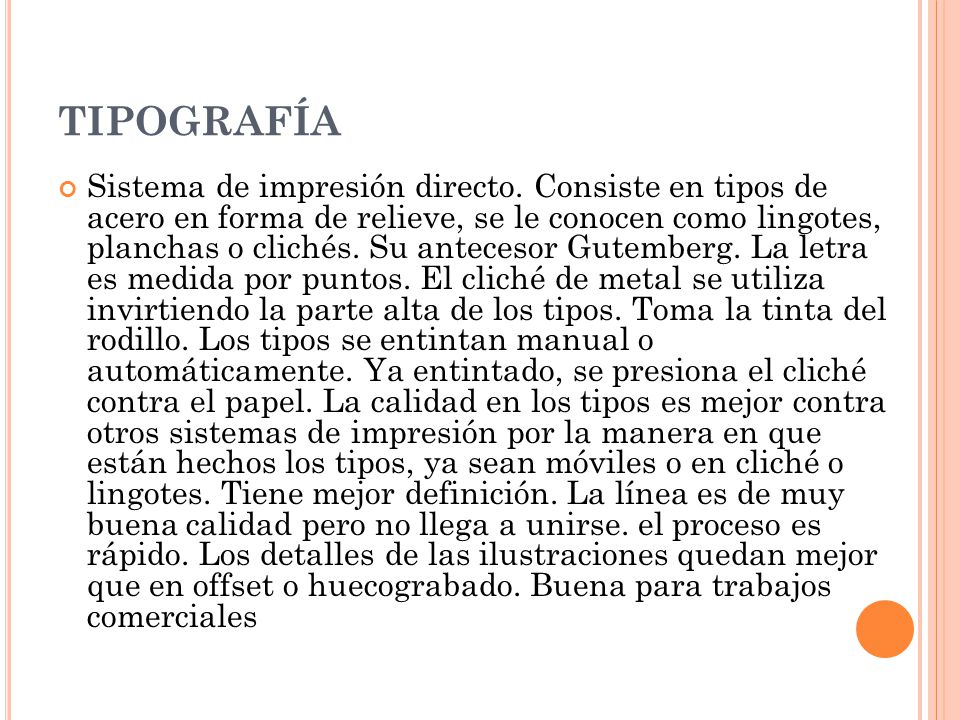

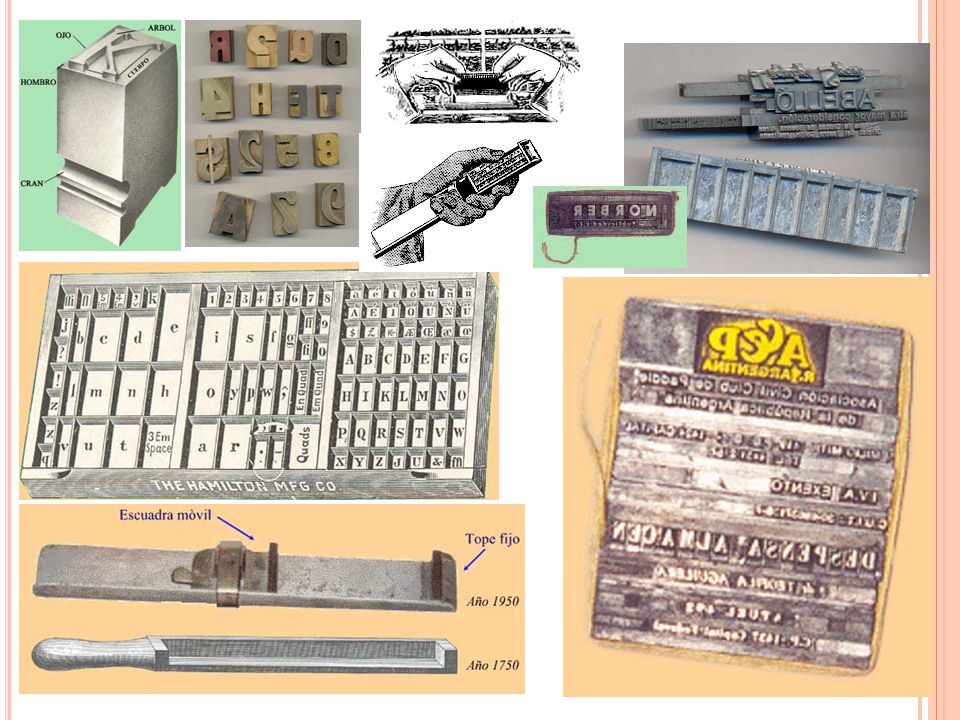

3 TIPOGRAFÍA Sistema de impresión directo. Consiste en tipos de acero en forma de relieve, se le conocen como lingotes, planchas o clichés. Su antecesor Gutemberg. La letra es medida por puntos. El cliché de metal se utiliza invirtiendo la parte alta de los tipos. Toma la tinta del rodillo. Los tipos se entintan manual o automáticamente. Ya entintado, se presiona el cliché contra el papel. La calidad en los tipos es mejor contra otros sistemas de impresión por la manera en que están hechos los tipos, ya sean móviles o en cliché o lingotes. Tiene mejor definición. La línea es de muy buena calidad pero no llega a unirse. el proceso es rápido. Los detalles de las ilustraciones quedan mejor que en offset o huecograbado. Buena para trabajos comerciales

4

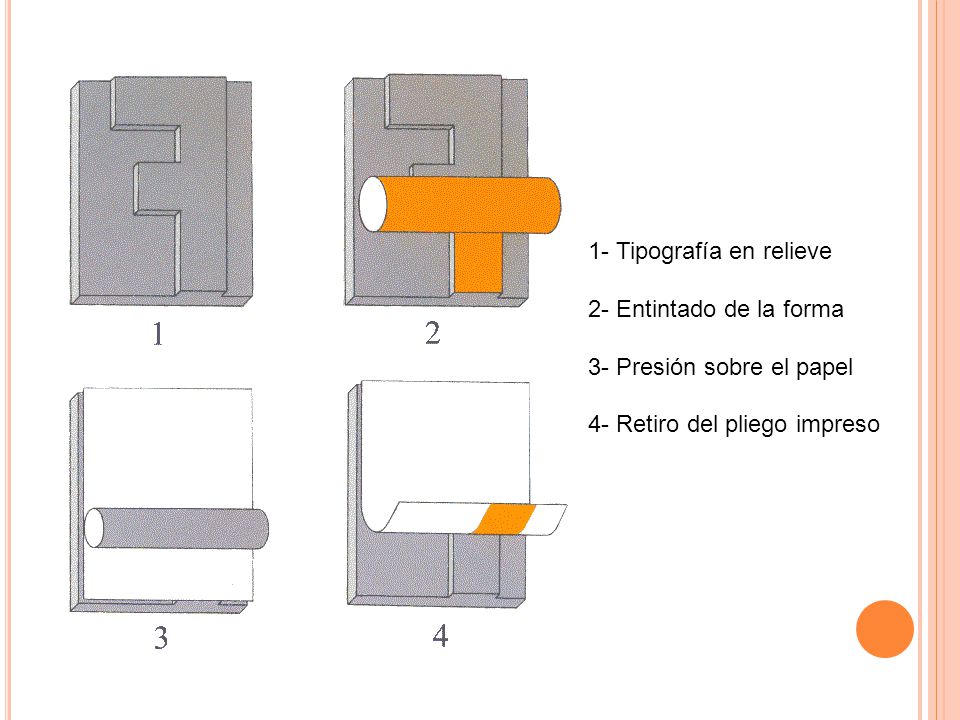

5 1- Tipografía en relieve
2- Entintado de la forma 3- Presión sobre el papel 4- Retiro del pliego impreso

6

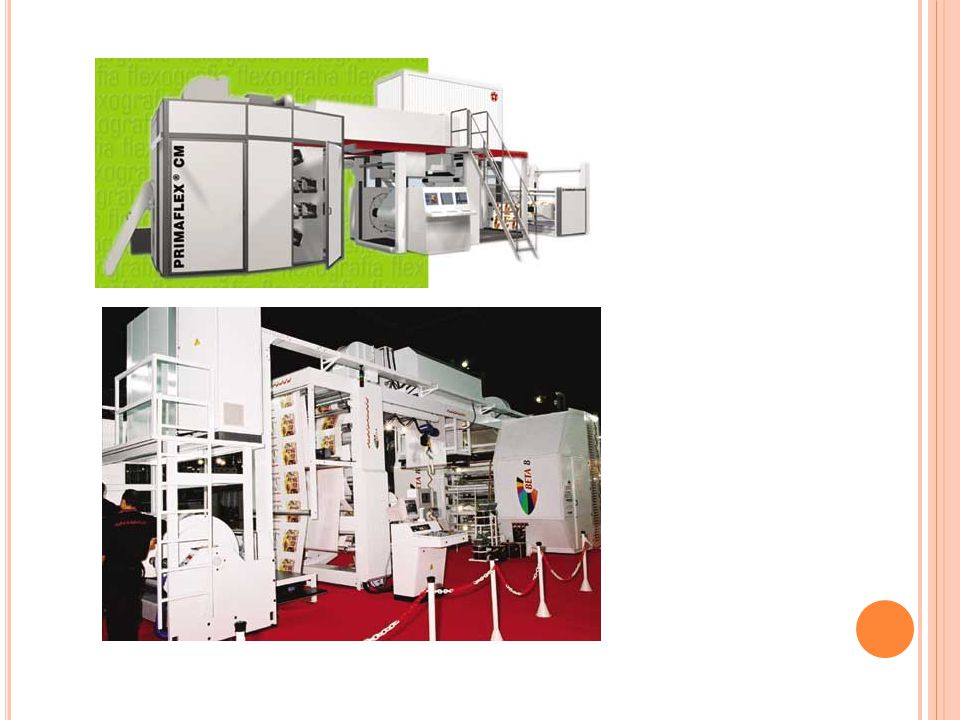

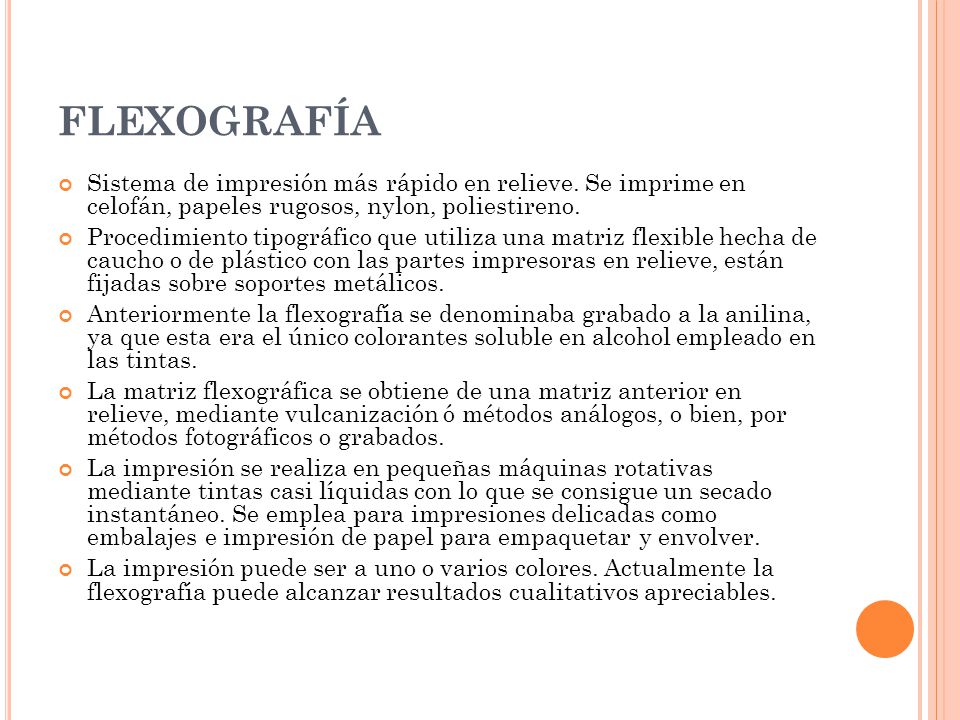

7 FLEXOGRAFÍA Sistema de impresión más rápido en relieve. Se imprime en celofán, papeles rugosos, nylon, poliestireno. Procedimiento tipográfico que utiliza una matriz flexible hecha de caucho o de plástico con las partes impresoras en relieve, están fijadas sobre soportes metálicos. Anteriormente la flexografía se denominaba grabado a la anilina, ya que esta era el único colorantes soluble en alcohol empleado en las tintas. La matriz flexográfica se obtiene de una matriz anterior en relieve, mediante vulcanización ó métodos análogos, o bien, por métodos fotográficos o grabados. La impresión se realiza en pequeñas máquinas rotativas mediante tintas casi líquidas con lo que se consigue un secado instantáneo. Se emplea para impresiones delicadas como embalajes e impresión de papel para empaquetar y envolver. La impresión puede ser a uno o varios colores. Actualmente la flexografía puede alcanzar resultados cualitativos apreciables.

8 Flexografia

9

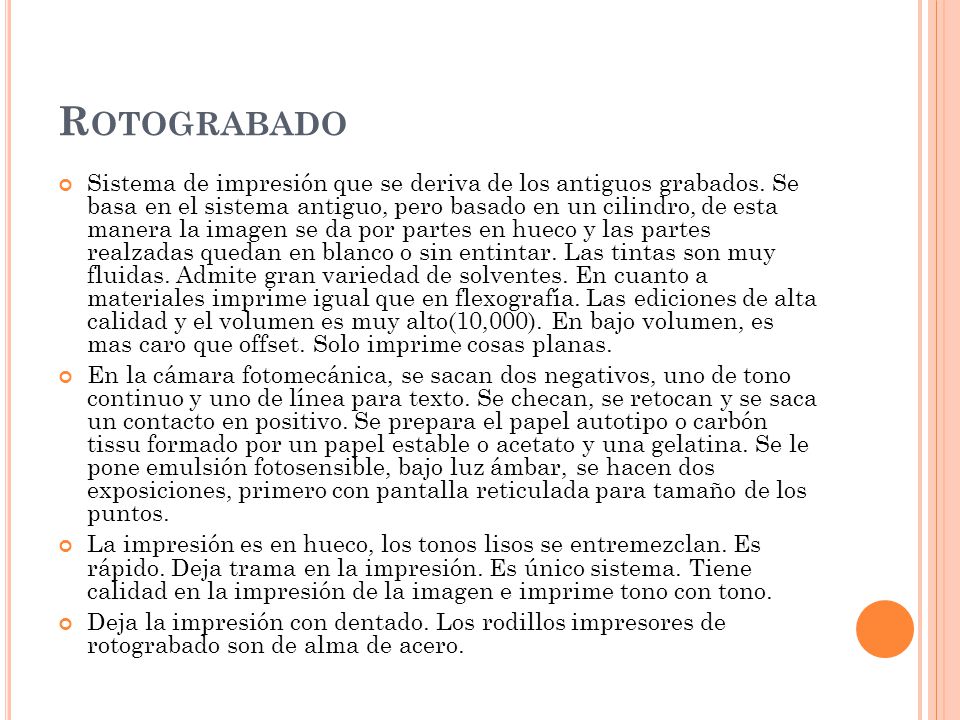

10 Rotograbado Sistema de impresión que se deriva de los antiguos grabados. Se basa en el sistema antiguo, pero basado en un cilindro, de esta manera la imagen se da por partes en hueco y las partes realzadas quedan en blanco o sin entintar. Las tintas son muy fluidas. Admite gran variedad de solventes. En cuanto a materiales imprime igual que en flexografía. Las ediciones de alta calidad y el volumen es muy alto(10,000). En bajo volumen, es mas caro que offset. Solo imprime cosas planas. En la cámara fotomecánica, se sacan dos negativos, uno de tono continuo y uno de línea para texto. Se checan, se retocan y se saca un contacto en positivo. Se prepara el papel autotipo o carbón tissu formado por un papel estable o acetato y una gelatina. Se le pone emulsión fotosensible, bajo luz ámbar, se hacen dos exposiciones, primero con pantalla reticulada para tamaño de los puntos. La impresión es en hueco, los tonos lisos se entremezclan. Es rápido. Deja trama en la impresión. Es único sistema. Tiene calidad en la impresión de la imagen e imprime tono con tono. Deja la impresión con dentado. Los rodillos impresores de rotograbado son de alma de acero.

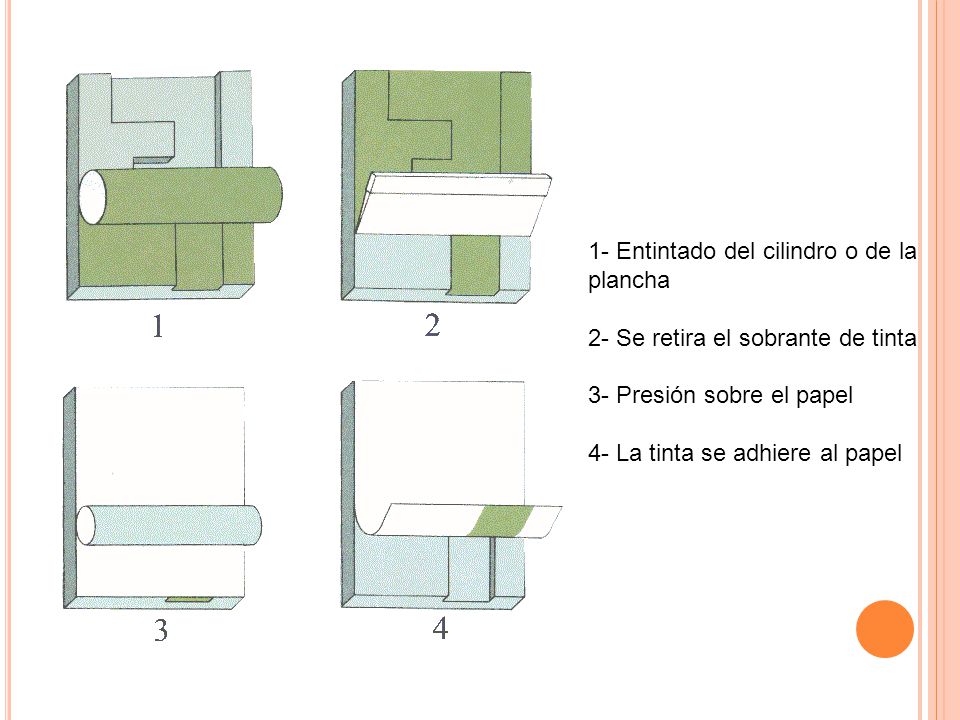

11 1- Entintado del cilindro o de la plancha
2- Se retira el sobrante de tinta 3- Presión sobre el papel 4- La tinta se adhiere al papel

12

13 SERIGRAFÍA Sistema de impresión directo por colado basado en plantillas. Es uno de los sistemas más antiguos. Se coloca una malla en un bastidor. Se puede lograr la plantilla por métodos fotográficos y manual. Fotográfico: se hace a base de emulsión fotosensible que se le pone a la malla. Cuando esta seco, se expone a la luz con el positivo entre la luz y la malla. A lo que le da la luz, se pone duro y queda adherido a la malla. Manual: Ulano, (película de recorte, la película es plástico adherible, se recorta y se pega en el área que se quiere bloquear. Con la serigrafía se pueden lograr colores y tonos, con las tintas se tiene un positivo por cada una de ellas. No conviene hacer impresiones de gran tiraje con serigrafía. La calidad es buena. Se utiliza para hacer dummies de presentación. Es el sistema más versátil por la variedad de sustratos. Se puede imprimir en cual-quier sustrato o material de cualquier volumen. Es práctico por su impresión a mano, por la Poca presión y es para tirajes cortos. Se reconoce por que la tinta abulta. Imprime blanco sobre otro color. Presenta problemas para medio tono. Ideal para plastas.

14 1- Chablon, malla o matriz
2- Matriz emulsionada con imagen 3- Impresión 4- Pliego impreso

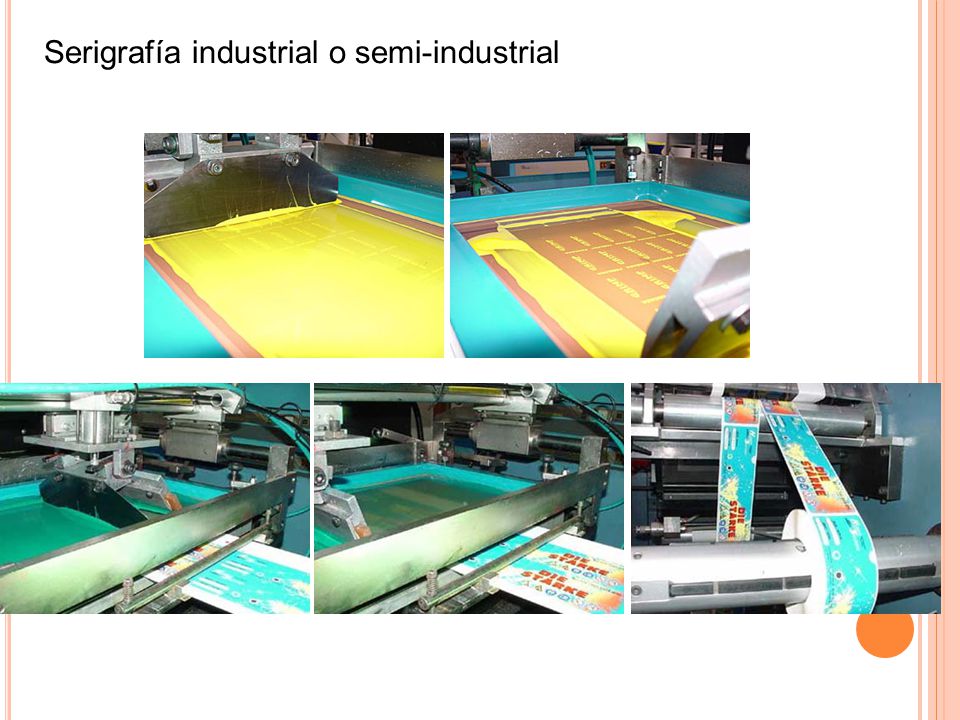

15 Serigrafía industrial o semi-industrial

16 LITOGRAFÍA Grabado en piedra que se basa en la incompatibilidad del agua y el aceite. Se utiliza una piedra caliza (porosa). Se dibuja lo que se va a imprimir con lápiz graso. Se moja la piedra y se entinta. Donde hay agua se corre la tinta, donde hay grasa se adhiere.

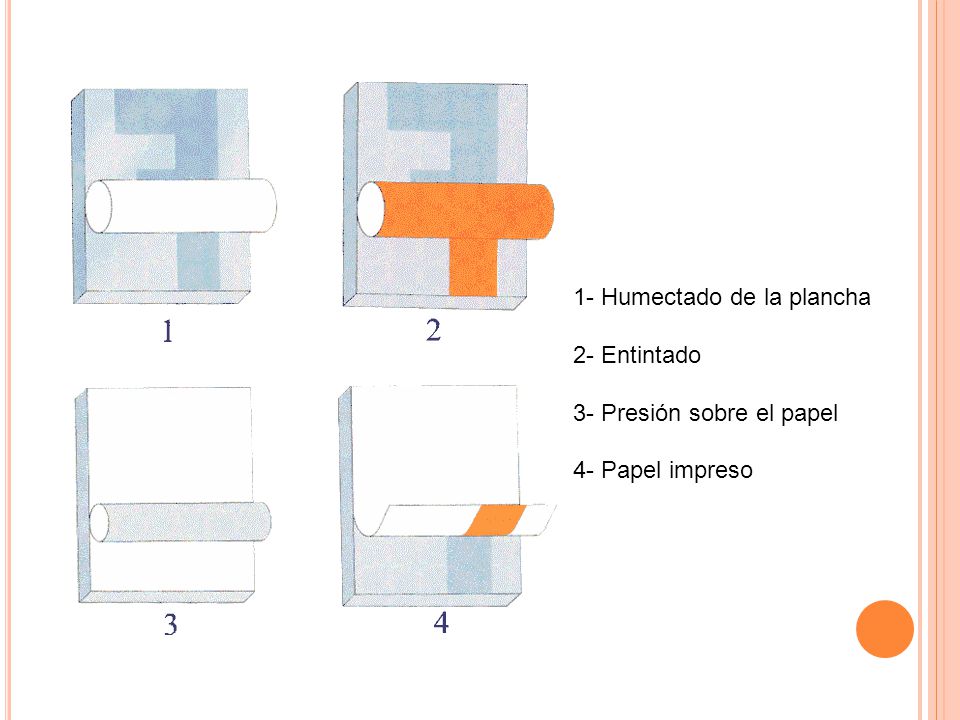

17 1- Humectado de la plancha
2- Entintado 3- Presión sobre el papel 4- Papel impreso

18 Ejemplos: Toulouse Lautrec

19 Offset Inventada por Aloys Senefelder en Se basa en la litografía. No se utiliza piedra caliza, sino placa metálica. Se puede imprimir desde una hasta 4 tintas o más, selecciones de color, separaciones mecánicas, duotonos. Es un sistema indirecto y existe maquinaria que puede ser alimentada por bobinas rotativas u hojas sueltas. Tienen buena calidad. La imagen y la letra esta bien definida. Los tirajes son muy grandes, hasta medio millón de ejemplares. Elaboración de láminas offset. A partir del original, se obtienen los negativos de línea y medio tono. Se hace la imposición y armado de negativos. La exposición de la placa tiene 5 pasos: Graneado: placas de zinc, aluminio o acero con textura fina que no se percibe Lavado: con ácido acético y agua. Sensibilización: con una capa de emulsión fotosensible sobre la placa y mediante fuerza centrifuga se distribuye uniformemente. Se pasa el negativo a la placa y en la cámara de vacío se expone. (impresión de la placa) Revelado: se coloca la tinta (especial) sobre la placa y se lava. Se engoma para que no se oxide. Se coloca la placa en el rodillo y se imprime.

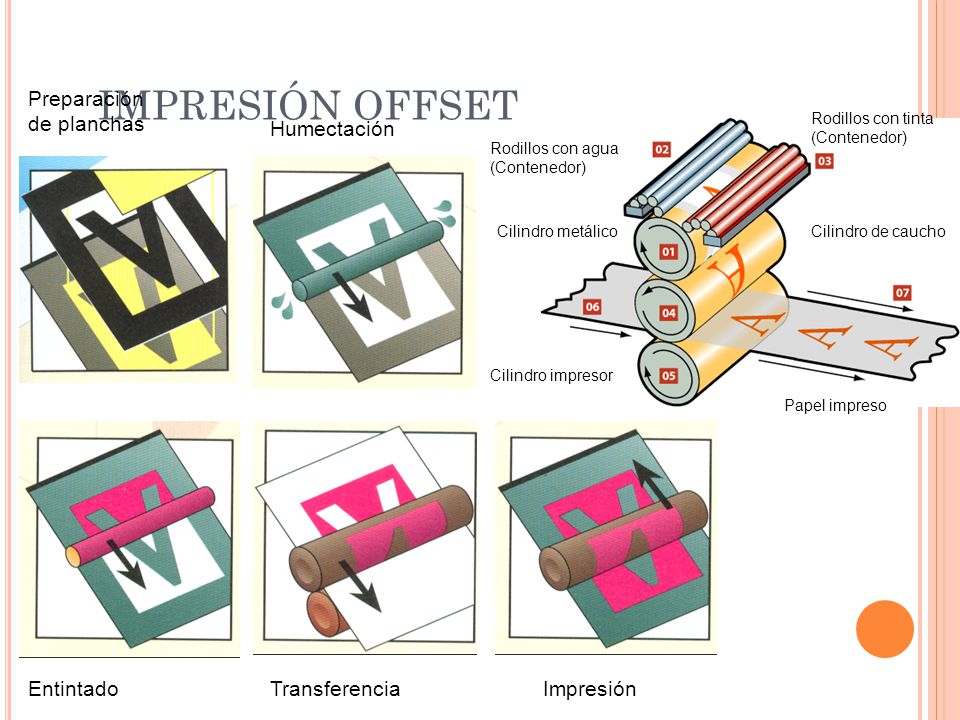

20 IMPRESIÓN OFFSET Preparación de planchas Humectación Entintado
Rodillos con tinta (Contenedor) Humectación Rodillos con agua (Contenedor) Cilindro metálico Cilindro de caucho Cilindro impresor Papel impreso Entintado Transferencia Impresión

21 Offset digital

22 EJEMPLOS

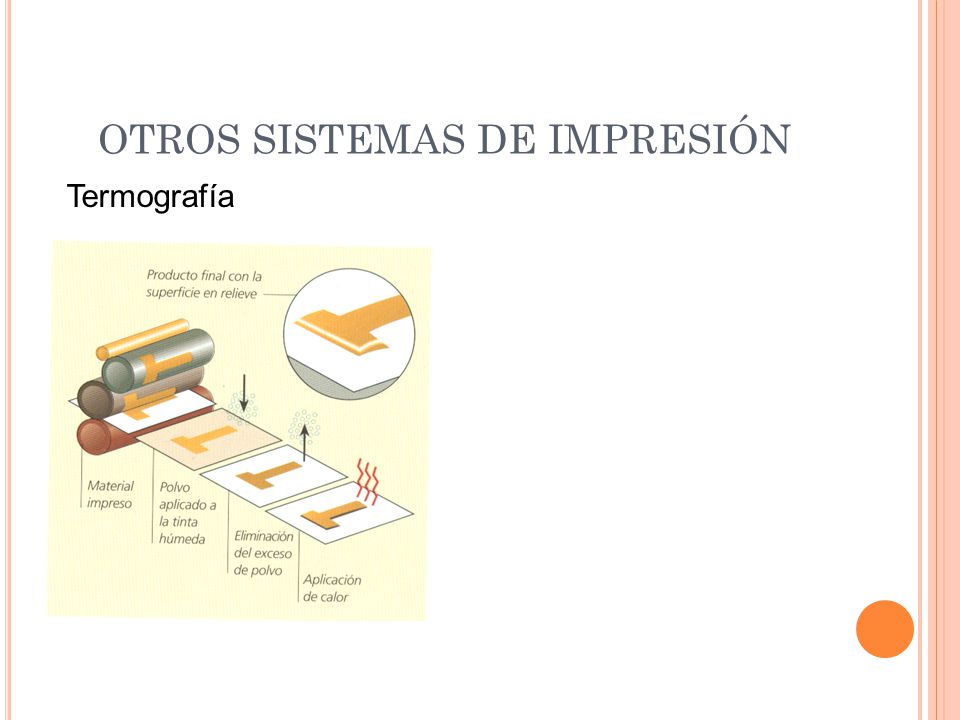

23 OTROS SISTEMAS DE IMPRESIÓN
Termografía

24 IDENTIFICACIÓN DE SISTEMAS DE IMPRESIÓN
Impresión en relieve Impresión en hueco Impresión en plano

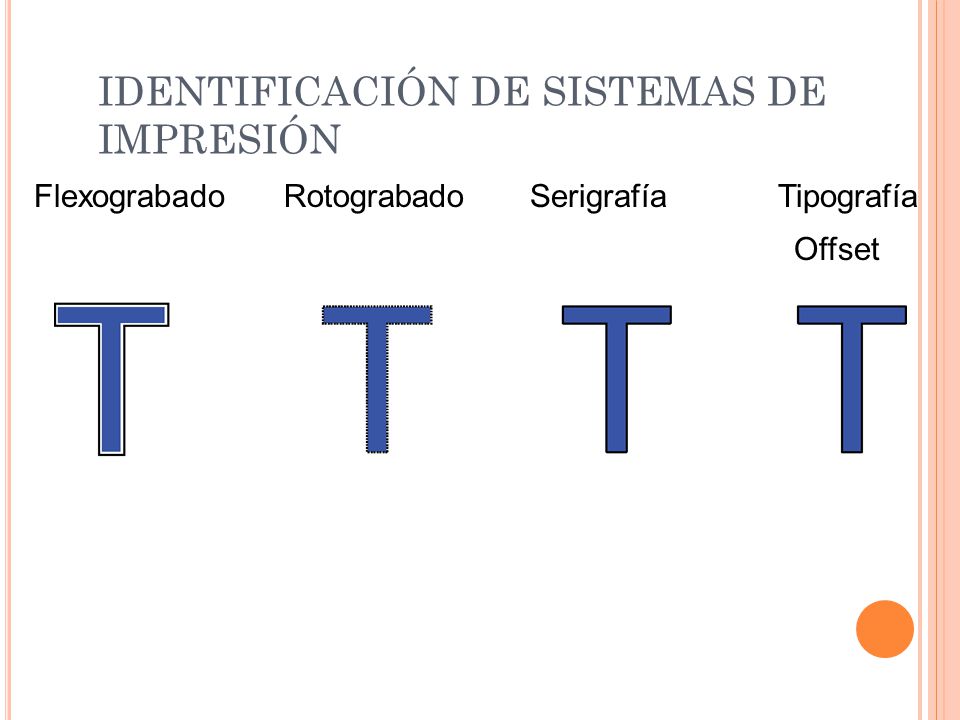

25 IDENTIFICACIÓN DE SISTEMAS DE IMPRESIÓN
Flexograbado Rotograbado Serigrafía Tipografía Offset

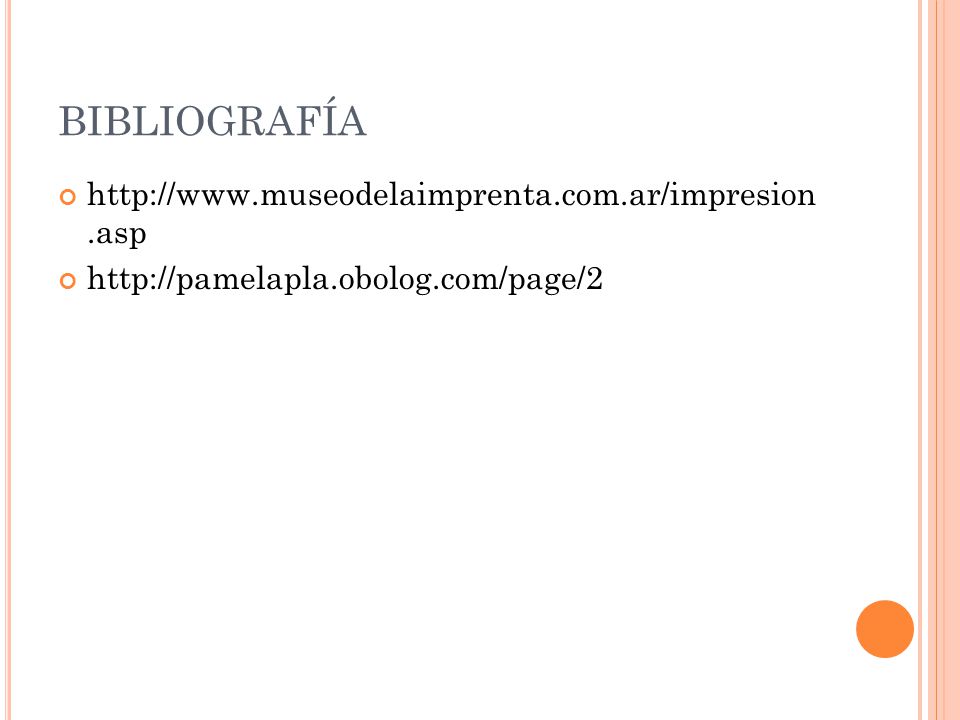

26 BIBLIOGRAFÍA http://www.museodelaimprenta.com.ar/impresion .asp

27 EJERCICIO Identificar los diferentes sistemas de impresión en impresos
Offset Tipografía Flexograbado Rotograbado Serigrafía
