1 Principios básicos de impresión Offset Litografía offset La mayor parte de los trabajos se hace con litografía offset Desde trabajos sencillos como tarjetas de presentación a 1 color hasta trabajos de memorias a 6 o más colores

2 Principios básicos de impresión Litografía offset Técnica de impresión indirecta. Entre la forma y el soporte hay un cilindro recubierto de caucho que transfiere la tinta al cilindro que transporta el papel.

3 Preparación de la plancha Humectación Entintado Transferencia Impresión Pasos del offset

4 Mediante los sistemas CTF o CTP ya estudiados. Pasos del offset Preparación de la plancha

5 Antes de aplicar la tinta sobre la matriz o plancha esta es humedecida con los rodillos mojadores o humedecedores. Pasos del offset Humectación

6 Se vierte la tinta en el tintero de la máquina, la caída se regula con el clavijero. Los rodillos entintadores aplican una delgada capa de tinta sobre la matriz, ésta queda sobre la imagen y el resto de la plancha que no tiene imagen queda cubierta por agua. Pasos del offset Entintado

7 La imagen entintada pasa a la mantilla Pasos del offset Transferencia

8 La mantilla hace presión contra el cilindro que lleva el papel. Pasos del offset Impresión

9 Este es una variación del Ofsett y no utiliza la humedad para repeler la tinta. La plancha tiene un tenue relieve que toma la tinta. Se introduce debido a la necesidad de imprimir sustrato como el plástico, los envases de yogurth, margarinas, postres etc. Offset Seco

10 Son todas rotativas: –rotativas de pliego –rotativas de bobina o papel continuo Las máquinas Offset

11 Colores –Máquinas Monocolores: imprimen un solo color a la vez. Hay de pequeño, mediano y gran formato, –Máquina Multicolores:Se acoplan varios cuerpos en línea, son de 2 (bicolor) o 4 colores. También hay de 5 ó 6 colores para la impresón de colores especiales y la aplicación de barniz. Las máquinas Offset

12 Máquinas rotativas de bobina –Ofrecen una alta velocidad de impresión, – Se pueden usar papeles de menor calidad –Pueden imprimir dos caras del papel simultáneamente –Permite el acoplamiento de maquinas que plieguen, engomen, troquelen. Las máquinas Offset

13 La Tinta Características de la tinta: Características cromáticas Características físicas Carácterísticas de secado sobre el papel

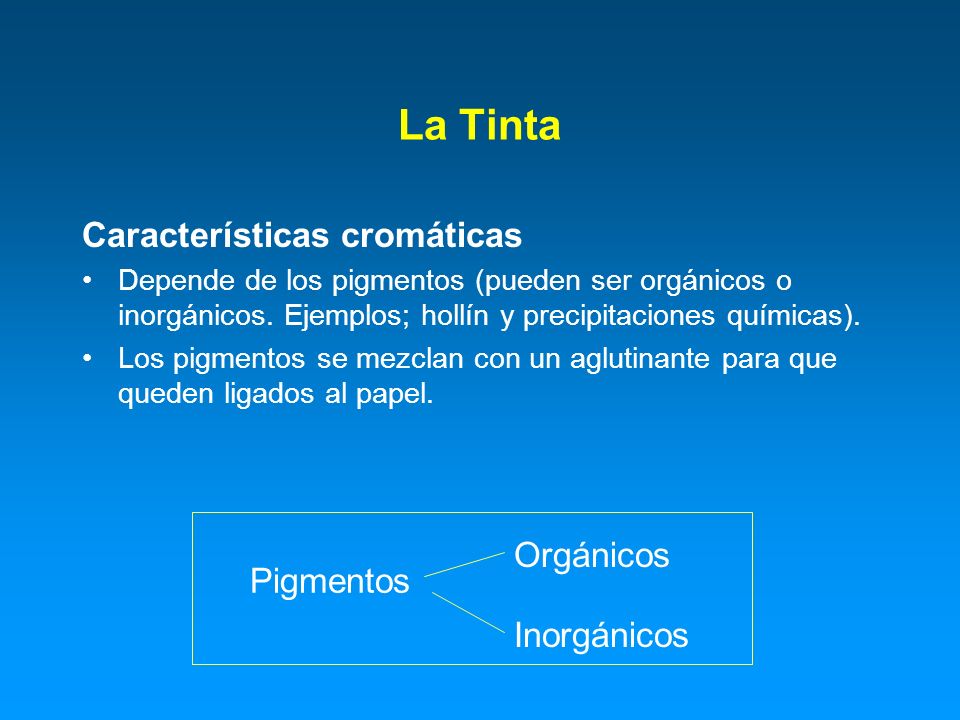

14 La Tinta Características cromáticas Depende de los pigmentos (pueden ser orgánicos o inorgánicos. Ejemplos; hollín y precipitaciones químicas). Los pigmentos se mezclan con un aglutinante para que queden ligados al papel. Pigmentos Orgánicos Inorgánicos

15 La Tinta Para que la tinta se adhiera al papel existe un componente aglutinante. Características físicas: El componente aglutinante le da la característica de fluidez y cualidades litográficas e influye en sus características físicas. El aglutinante impide que el pigmento se disuelva en la solución de mojado.

16 Esquema de composición de la tinta Pigmentos Orgánicos o Inorgánicos Agentes aglutinantes resinas alquids Aceites minerales +

17 Proceso de secado Los agentes aglutinantes le dan las propiedades de secado a la tinta. PRIMERA FASE DE SECADO: Al aplicar tinta sobre el papel los aceite minerales son absorbidos. Permitiendo que la tinta se asiente. Es importante que el papel tenga una buena absorbencia. Los pigmento quedan sobre la superficie.

18 Proceso de secado SEGUNDA FASE DE SECADO: CURADO U OXIDACIÓN Los pigmentos, los alquids y resinas que no son absorbidos forma una gelatina en la superficie. Esta gelatina queda lo suficientemente seca para recibir el otro pliego que caerá sobre éste, evitando así el repinte. Este gel seca por medio de la oxidación al entrar en contacto con el aire (oxigeno).

19 Puesta a punto de la máquina Montaje y ajuste de la plancha Regulación del dispositivo de alimentación Registro de las hojas Preconfiguración de los tornillos de tintero Equilibrio agua-tinta Registros Cobertura de tinta Comprobación de la prueba

20 Puesta a punto de la máquina Montaje y ajuste de la plancha: Las planchas son insertadas en forma manual o automáticamente en la máquina. Las planchas tiene perforaciones y son ajustadas y puestas en correcta posición por medio de unos pernos de fijación. El registro tiene que ser preciso para cada tinta.

21 Puesta a punto de la máquina Regulación del alimentador El alimentador de papel debe regularse de acuerdo al tamaño del pliego. Debe alzar una hoja a la vez

22 Puesta a punto de la máquina Registro de las hojas Cada pliego debe registrarse exactamente antes de entrar al cuerpo impresor. Este registro asegura que la imagen se imprima en el mismo sitio a lo largo del proceso.

23 Puesta a punto de la máquina Preconfiguración de los tornillos del tintero Se regulan manual o automáticamente por medio del escáner de planchas o de la prueba de color digital. Cambios posteriores a este ajuste no tiene gran incidencia en el impreso.
