Laboreo del terreno: operaciones y tratamientos al terreno, para conseguir unas condiciones ideales para la germinación de las semillas y el desarrollo de las plantas. Objetivos: - Esponjamiento del terreno: aumentar la aireación y almacenamiento de agua. - Volteo de la tierra: para que las semillas de malas hierbas situadas en la parte superior pasen a zonas inferiores y se asfixien y también para hacer que el abono mineral llegue a capas más profundas. - Mezcla del terreno: distribución homogénea en elementos aportados como existentes. - Configuración del terreno para la plantación, para el riego,..(caballones)

2 CLASIFICACIÓN DE LOS APEROS DE LABRANZA
Según su forma de funcionamiento: No accionados por la toma de fuerza (TDF): arados, gradas, cultivadores, rodillos,.. Accionados por la TDF: fresadoras, azadas mecánicas, gradas de púas oscilantes,.. Según el acoplamiento al tractor: Arrastrados o remolcados: enganchados a un solo punto del tractor. Semisuspendidos: enganchados al tractor por medio de una barra horizontal. Suspendidos: enganche a los tres puntos. Según que realice los aperos: Aperos de primarios: realizan labores profundas (20-30 cm) para la preparación del suelo para la siembra. Aperos para labores complementarias o secundarias: realizan la labor de la capa superficial (hasta 15 cm), enterrado de rastrojo, preparación secundaria de la siembra, cultivo entre líneas, aporcado. Aperos especiales: arados subsoladores, alomadores, viñeros,…

3

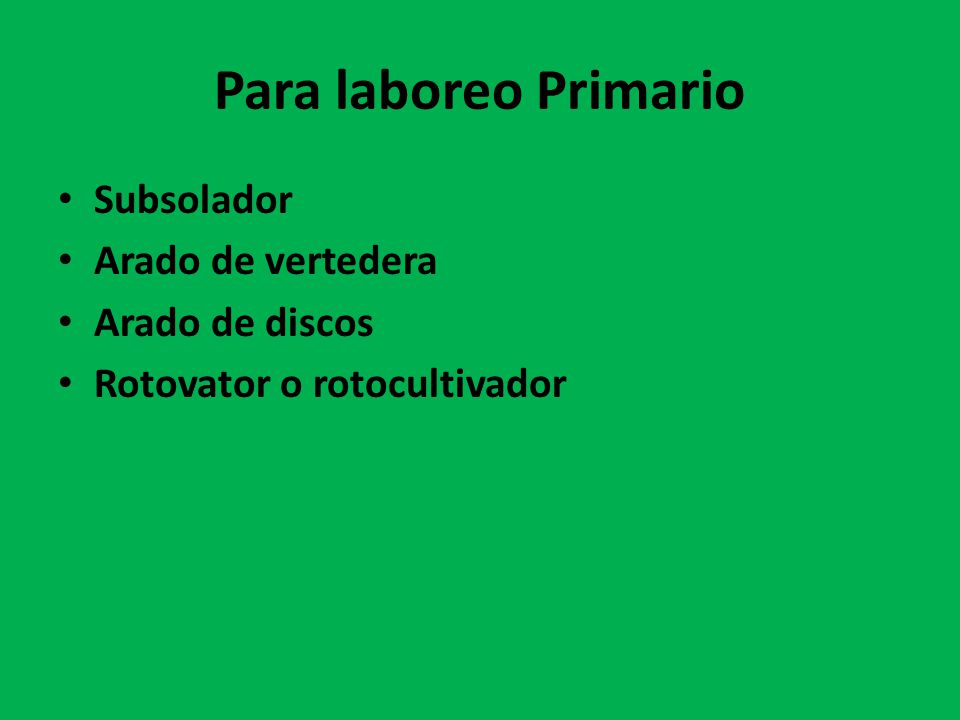

4 Para laboreo Primario Subsolador Arado de vertedera Arado de discos
Rotovator o rotocultivador

5 Para laboreo secundario o complementario
Cultivador Chisel Grada de discos Grada de púas oscilantes Desterronadora rotativa Cultivador Rotativo Rodillos

6 APEROS PARA LABORES PRIMARIAS

7 SUBSOLADOR

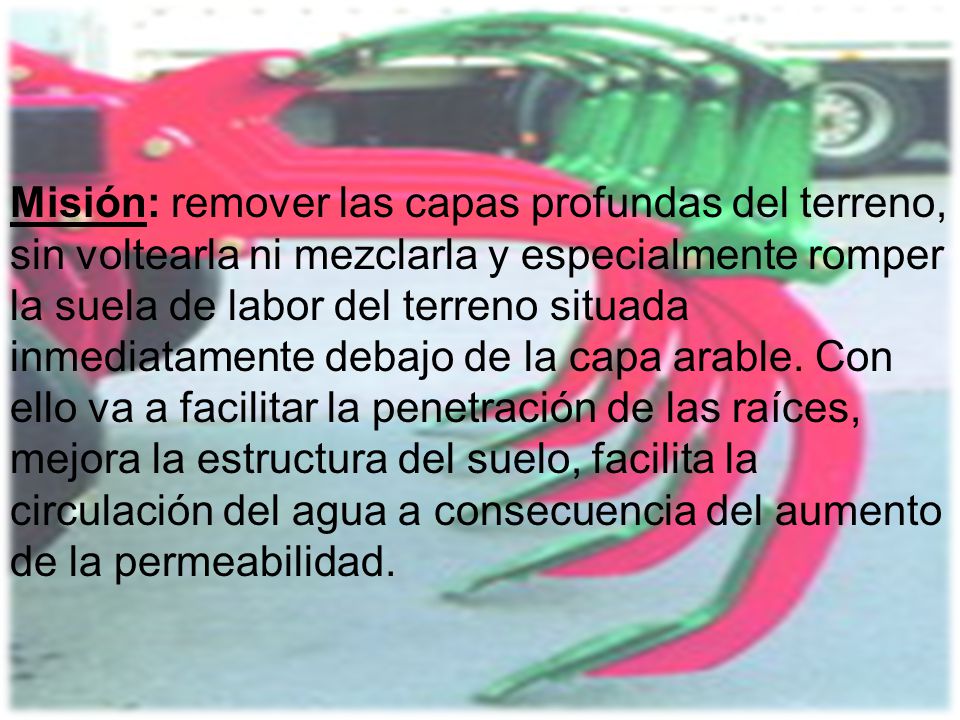

8 Misión: remover las capas profundas del terreno, sin voltearla ni mezclarla y especialmente romper la suela de labor del terreno situada inmediatamente debajo de la capa arable. Con ello va a facilitar la penetración de las raíces, mejora la estructura del suelo, facilita la circulación del agua a consecuencia del aumento de la permeabilidad.

9 Tipos: Convencionales: constituidos por un bastidor que soporta uno o varios brazos rígidos. En el extremo inferior de cada brazo dispone de una reja rectangular. Tipo topo: Un solo brazo suspendido a los tres puntos. La parte inferior del brazo lleva la reja que es el elemento encargado de facilitar la penetración en el terreno y de romper la suela de labor. En la parte inferior de la reja lleva una forma cilíndrica cuya misión es crear en la tierra removida por la reja una galería en el terreno que facilita la aireación en las capas mas profundas y el drenaje en aquellos suelos con tendencia a encharcarse.

10 Enganche Bastidor o cama Brazo Reja

11 SUBSOLADOR DE ENGANCHE TRIPUNTAL

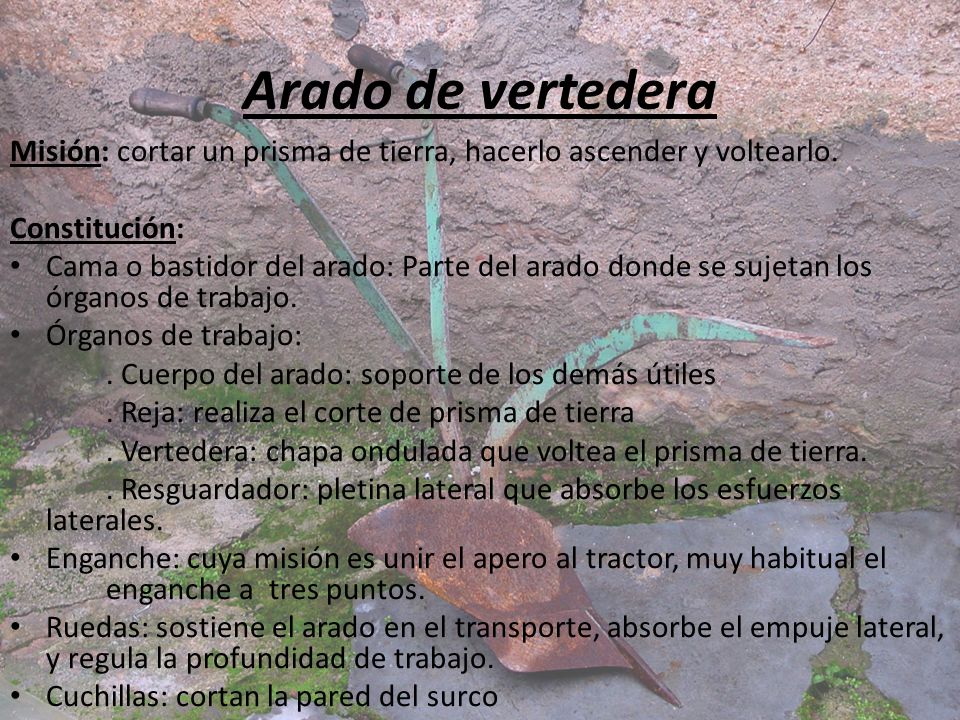

12 Arado de vertedera Misión: cortar un prisma de tierra, hacerlo ascender y voltearlo. Constitución: Cama o bastidor del arado: Parte del arado donde se sujetan los órganos de trabajo. Órganos de trabajo: . Cuerpo del arado: soporte de los demás útiles . Reja: realiza el corte de prisma de tierra . Vertedera: chapa ondulada que voltea el prisma de tierra. . Resguardador: pletina lateral que absorbe los esfuerzos laterales. Enganche: cuya misión es unir el apero al tractor, muy habitual el enganche a tres puntos. Ruedas: sostiene el arado en el transporte, absorbe el empuje lateral, y regula la profundidad de trabajo. Cuchillas: cortan la pared del surco

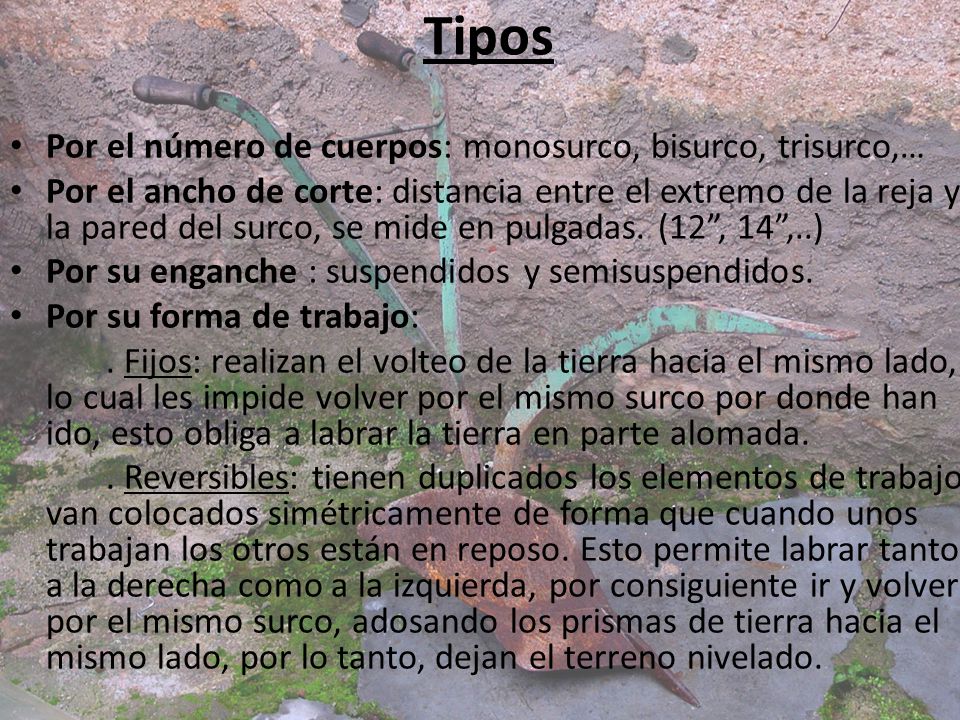

13 Tipos Por el número de cuerpos: monosurco, bisurco, trisurco,…
Por el ancho de corte: distancia entre el extremo de la reja y la pared del surco, se mide en pulgadas. (12”, 14”,..) Por su enganche : suspendidos y semisuspendidos. Por su forma de trabajo: . Fijos: realizan el volteo de la tierra hacia el mismo lado, lo cual les impide volver por el mismo surco por donde han ido, esto obliga a labrar la tierra en parte alomada. . Reversibles: tienen duplicados los elementos de trabajo, van colocados simétricamente de forma que cuando unos trabajan los otros están en reposo. Esto permite labrar tanto a la derecha como a la izquierda, por consiguiente ir y volver por el mismo surco, adosando los prismas de tierra hacia el mismo lado, por lo tanto, dejan el terreno nivelado.

14 Cama o bastidor del arado
Enganche Reja Vertedera Resguardador Punta

15

16

17 Arado de discos Misiones: cortar una sección de tierra, desmenuzarla e invertirla, con el fin de airear el terreno, darle una estructura adecuada y enterrar los restos de cosecha así como las malas hierbas.

18 Arado de discos Constitución:
Enganche: para unir el apero al tractor (semisuspendido, suspendido) Cama o bastidor: donde se fijan los demás componentes del arado. Brazo: encargado de sujetar por el extremo inferior el elemento de trabajo o disco. Portadisco: fija el disco al conjunto de arado y permite el giro del mismo. Disco: encargado de realizar el corte y de la solera del surco, así como el volteo y el desmenuzado de la tierra cortada. Rayadores: mantienen limpia la cara inferior del disco evitando que se emboce, sobre todo cuando se trabaja en terrenos húmedos, ayuda al volteo de la tierra. Rueda del surco: absorbe los esfuerzos laterales que se producen en el arado

19 Tipos Por el número de cuerpos: monodisco, bidisco,…

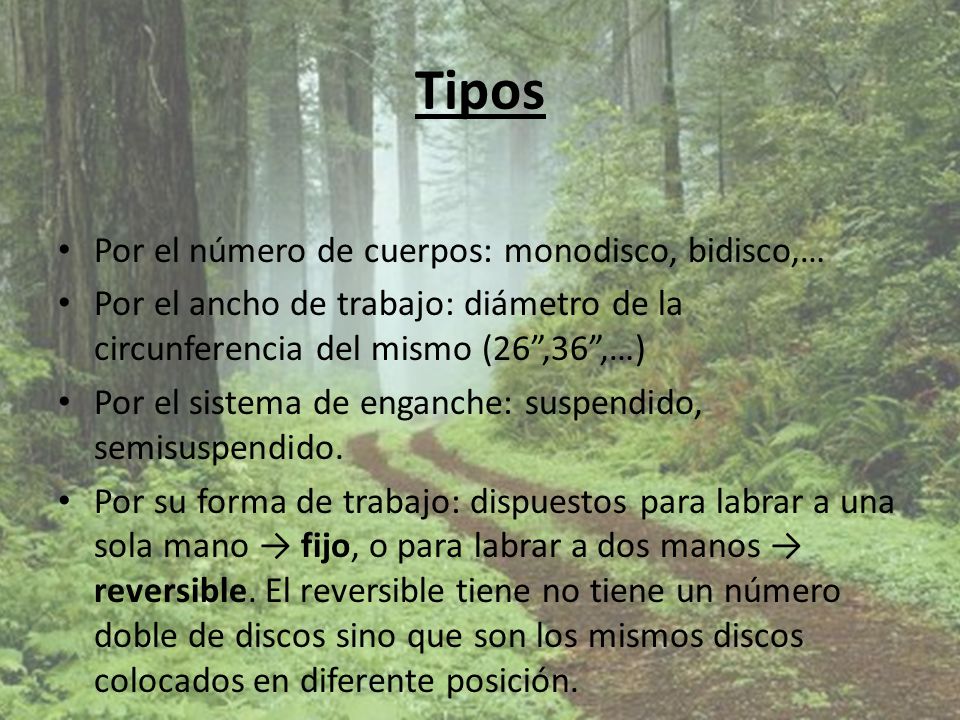

Por el ancho de trabajo: diámetro de la circunferencia del mismo (26”,36”,…) Por el sistema de enganche: suspendido, semisuspendido. Por su forma de trabajo: dispuestos para labrar a una sola mano → fijo, o para labrar a dos manos → reversible. El reversible tiene no tiene un número doble de discos sino que son los mismos discos colocados en diferente posición.

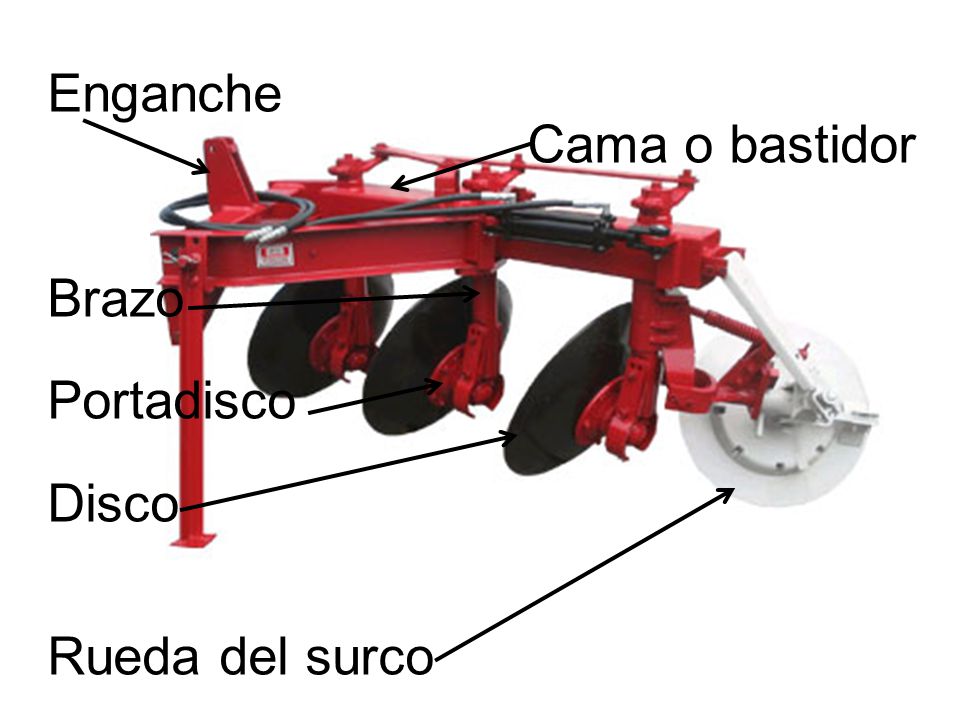

20 Enganche Cama o bastidor Brazo Portadisco Disco Rueda del surco

21

22

23 Rotovator Aplicaciones. . Dar labor primaria o de alzado. . Dar labores de desbroce. . Dar labores de trituración de restos de cosecha, consiguiendo su picado y enterrado en el suelo. . Preparación del lecho de siembra, rompiendo los terrones y dejando mullidos los primeros cm para facilitar la nascencia

24 Constitución . Enganche: para unir el apero al tractor (semisuspendidos y suspendidos) . Transmisión de la toma de fuerza: une la TDF con el eje del rotor . Caja de engranajes: permite obtener diferentes velocidades en el eje del rotor. . Cadena: da movimiento al eje del rotor (piñones) . Tensor de la cadena: se encarga de dar tensión a la cadena para que no se salgan los eslabones de los piñones. . Eje rotor: donde van solidarios los platos portazadas. . Azadas: elementos encargados de realizar la labor. . Patín: limita la profundidad de trabajo. . Coraza abatible: cubre por detrás y en toda su longitud el eje del rotor.

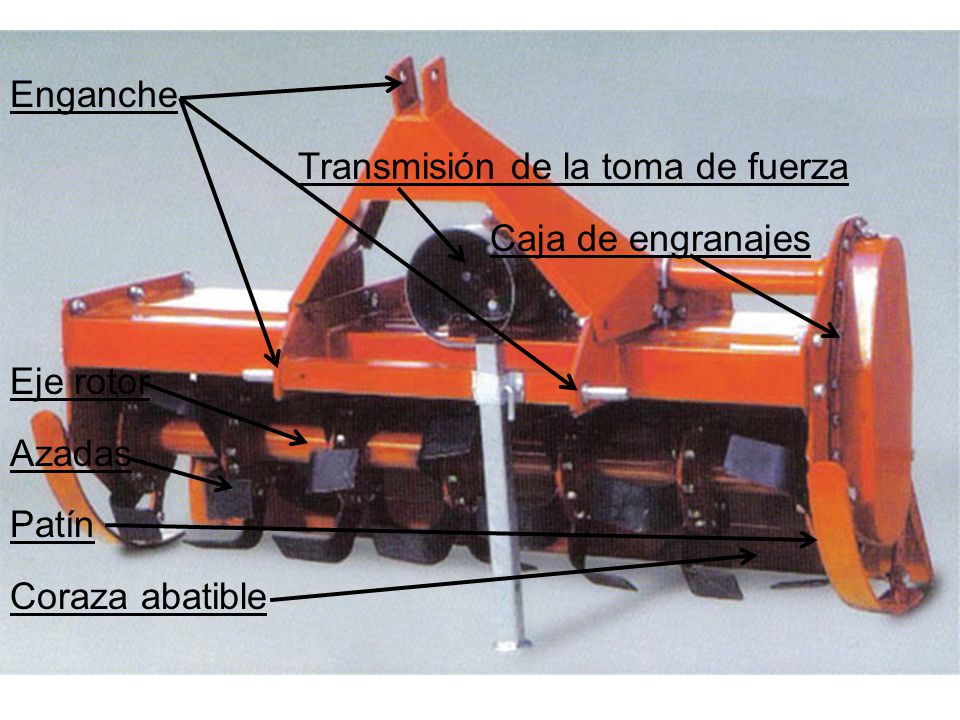

25 Enganche Transmisión de la toma de fuerza Caja de engranajes Eje rotor Azadas Patín Coraza abatible

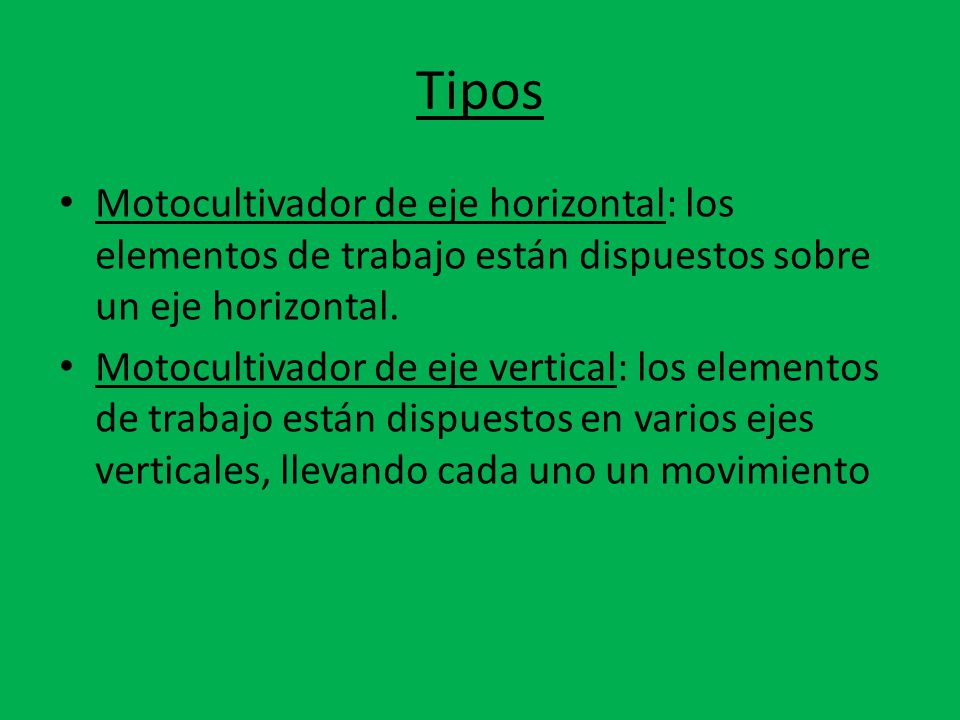

26 Tipos Motocultivador de eje horizontal: los elementos de trabajo están dispuestos sobre un eje horizontal. Motocultivador de eje vertical: los elementos de trabajo están dispuestos en varios ejes verticales, llevando cada uno un movimiento

27

28 APEROS PARA LABORES SECUNDARIAS

29 Cultivador Tiene entre otras las siguientes aplicaciones: romper terrones, mullir en profundidad el suelo labrado, destruir malas hierbas, hacer caballones, aporcado.

30 Tipos De brazos elásticos: permite oscilar hacia delante y hacia atrás según el sentido de marcha y hacia la izquierda y derecha cuando la reja encuentra un obstáculo. Este movimiento es aprovechado para mullir el terreno y romper terrones. De brazos vibrantes: existe un eje de giro transversal al sentido de marcha que les permite subir y bajar los brazos. Sobre cada uno de los brazos presiona un potente muelle que les obliga a mantenerse contra el terreno. Esta vibración favorece el mullido y la rotura de terrones. De brazos fijos: menos aplicaciones que los anteriores, se emplean para mullir en profundidad y dar labores entre líneas, de aporcado o eliminación de malas hierbas.

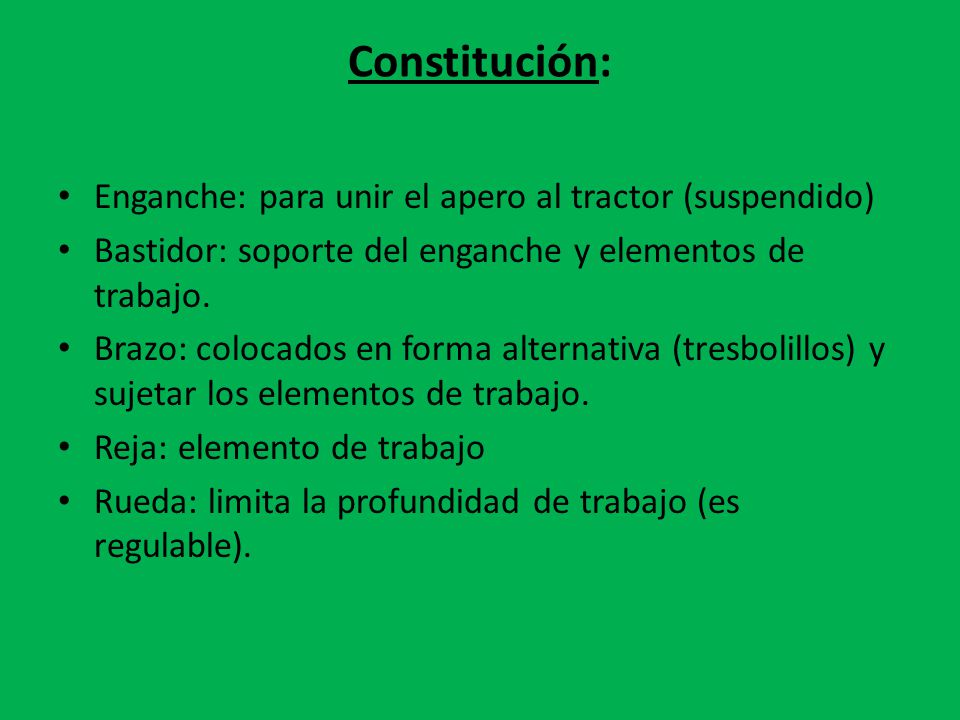

31 Constitución: Enganche: para unir el apero al tractor (suspendido)
Bastidor: soporte del enganche y elementos de trabajo. Brazo: colocados en forma alternativa (tresbolillos) y sujetar los elementos de trabajo. Reja: elemento de trabajo Rueda: limita la profundidad de trabajo (es regulable).

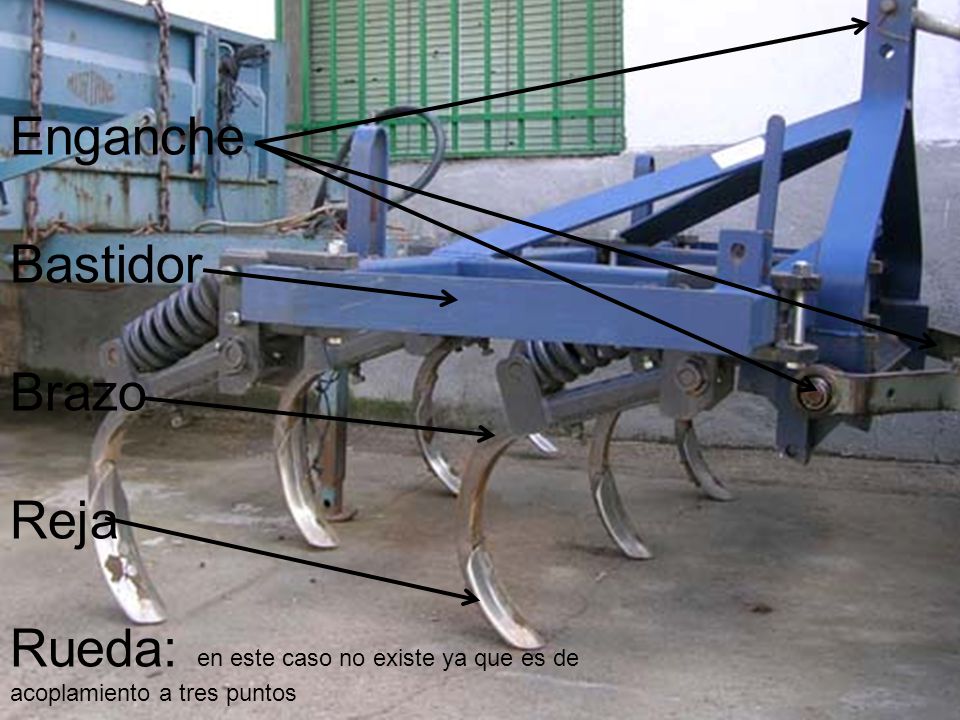

32 Enganche Bastidor Brazo Reja Rueda: en este caso no existe ya que es de acoplamiento a tres puntos

33

34 CHISEL

35 Enganche: a los tres puntos (suspendido)
Se puede usar para subsolar, para remover el terreno en profundidad, para labrado de rastrojo inmediatamente después de la recolección. Constitución: Enganche: a los tres puntos (suspendido) Bastidor: elemento de unión entre el enganche y los brazos. Brazo: sujeta el elemento de trabajo. Reja: elemento de trabajo.

36 Enganche Bastidor enganche Brazo Reja

37 GRADA DE PÚAS OSCILANTES

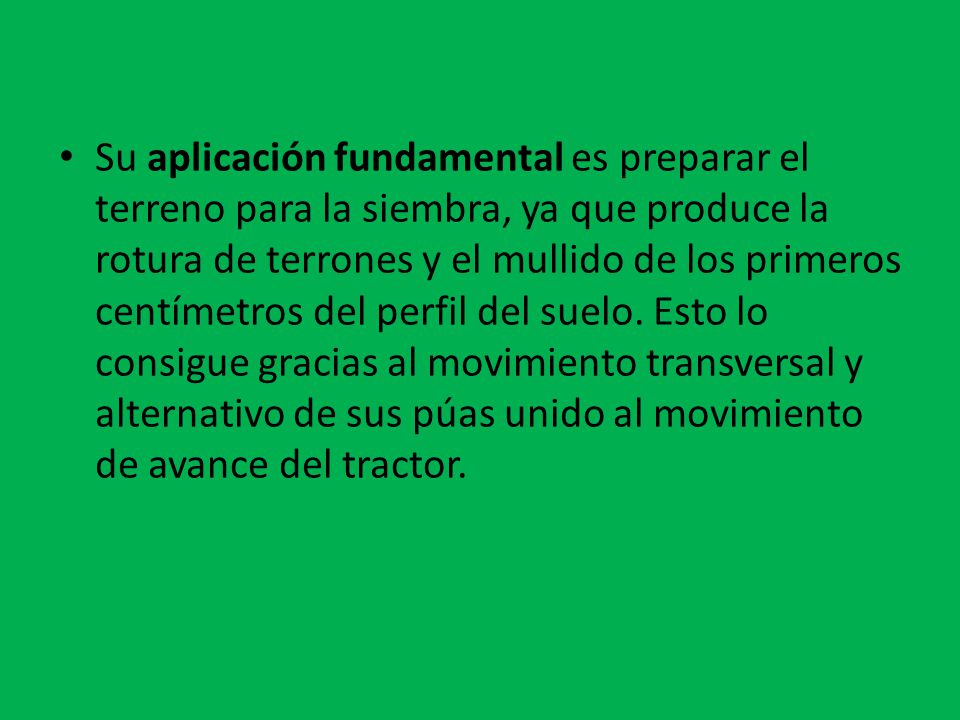

38 Su aplicación fundamental es preparar el terreno para la siembra, ya que produce la rotura de terrones y el mullido de los primeros centímetros del perfil del suelo. Esto lo consigue gracias al movimiento transversal y alternativo de sus púas unido al movimiento de avance del tractor.

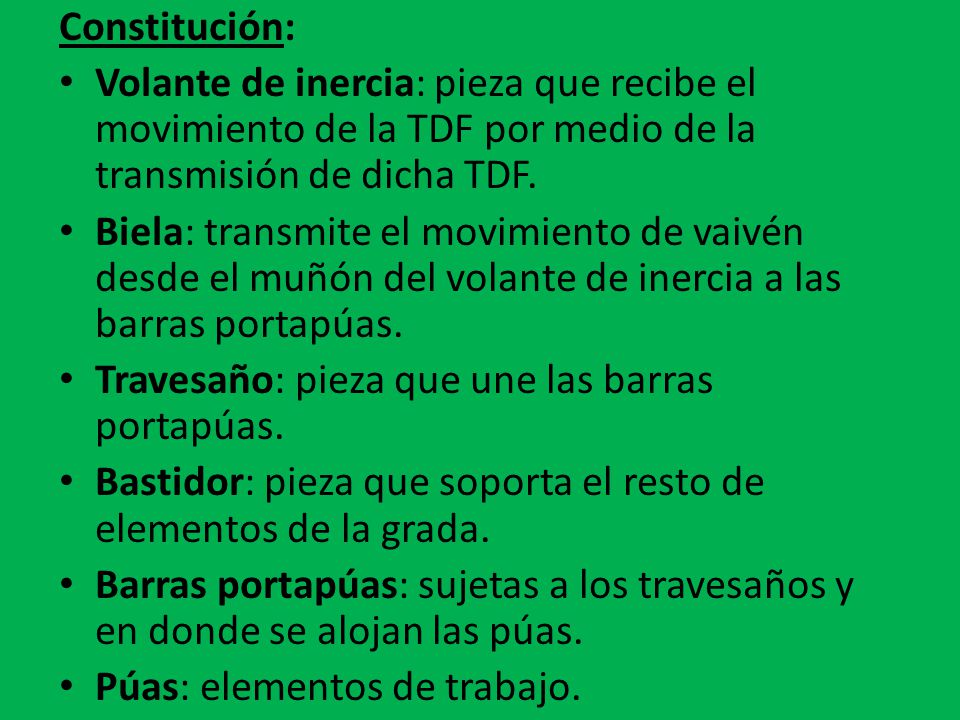

39 Constitución: Volante de inercia: pieza que recibe el movimiento de la TDF por medio de la transmisión de dicha TDF. Biela: transmite el movimiento de vaivén desde el muñón del volante de inercia a las barras portapúas. Travesaño: pieza que une las barras portapúas. Bastidor: pieza que soporta el resto de elementos de la grada. Barras portapúas: sujetas a los travesaños y en donde se alojan las púas. Púas: elementos de trabajo.

40

41 GRADA DE DISCOS

42 Enganche al tractor: semisuspendido o suspendido.
Prepara el terreno para la siembra, también realiza labores de alzado y tritura restos de cosecha. Constitución: Enganche al tractor: semisuspendido o suspendido. Bastidores: cada fila de discos va sujeta a su correspondiente bastidor. Discos: elementos de trabajo. Rayadores: para limpiar los discos y evitar su embozamiento cuando el terreno esté húmedo. Corredores: varía la distribución entre los bastidores haciéndoles girar.

43 Grada en “V” Grada en “X”

44

45 Desterronadora rotativa
Accionada por la toma de fuerza. Los elementos de trabajo son unas púas de forma cilíndrica sujetas por uno de sus extremos al eje del rotor. Sirve para preparar el lecho de siembra. Las púas golpean los terrones rompiéndolos.

46

47 Cultivador rotativo Aplicaciones:
Desde labores mínimas para la siembra directa hasta la preparación del lechos de siembra. Su accionamiento no es por la TDF. Tiene dos ejes con púas: el 1º de ellos al avanzar el tractor va clavando éstas en el suelo, lo que provoca el desgajamiento del terreno y simultáneamente por medio de una cadena, transmite el movimiento al 2º eje el cual gira a mayor velocidad por lo que las púas golpearán con fuerza los terrenos, desmenuzándolos y dejando el terreno en buenas condiciones para la siembra.

48 RODILLOS

49 Son elementos cilíndricos, que ruedan
libremente sobre un eje horizontal transversal a la dirección de marcha, sus misiones son: romper terrones. Uniformar la superficie del suelo para la siembra. Compactar el terreno después de la siembra. Romper la costra superficial ya que dificulta la nascencia. Apisonar el forraje para el abonado en verde.

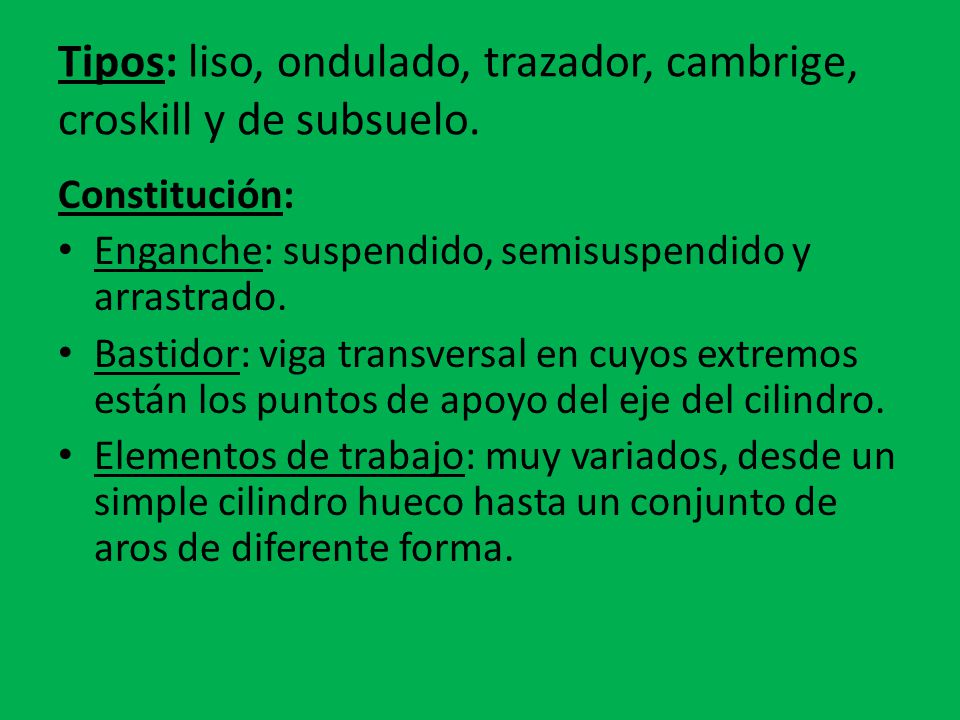

50 Tipos: liso, ondulado, trazador, cambrige, croskill y de subsuelo.
Constitución: Enganche: suspendido, semisuspendido y arrastrado. Bastidor: viga transversal en cuyos extremos están los puntos de apoyo del eje del cilindro. Elementos de trabajo: muy variados, desde un simple cilindro hueco hasta un conjunto de aros de diferente forma.

51

52 OTRAS MÁQUINAS UTILIZADAS EN LA PREPARACIÓN DEL SUELO
Despedregadoras: cuya misión es la recogida mecanizada, la carga y transporte fuera de la parcela de cultivo de las piedras existentes en la misma. Traílla: es una máquina que tiene su aplicación en los trabajos de nivelación de fincas. Recoge tierra de aquellas zonas elevadas donde sobra para transportarla y posteriormente descargarla en aquellos sitios más bajos donde haga falta. Ahoyador: su misión es la de ejecutar hoyos para la plantación agrícola y para la colocación de cercas, para hacer pozos,.. Recibe movimiento de la toma de fuerza.
