1 ARBOLES Y EJES

2 Pieza estática que soporta a otros elementos que giran alrededor de él: poleas, ruedas dentadas. No transmiten potencia. Se encuentran sometidos esfuerzos de flexión y cortantes. Su longitud es mucho mayor en proporción que su diámetro Eje APOYOS FIJOS DEL EJE POLEA GIRATORIA LIBRE

3 Árbol: Es el órgano giratorio de una máquina o de un mecanismo cuya función es la de transmitir o recibir potencia. Se encuentra siempre sometido a esfuerzos de flexión y torsión. Longitud mínima posible respecto al diámetro para soportar mejor las esfuerzos. APOYOS GIRATORIO DEL EJE ENGRANAJE CONDUCTOR Polea ofrece resistencia

4 TIPOS DE ARBOLES Lisos Exteriormente tienen una forma perfectamente cilíndrica, pudiendo variar la posición de apoyos, cojinetes, etc. Este tipo de árboles se utilizan cuando ocurren una torsión media.

5 Escalonados A lo largo de su longitud presentan varios diámetros en base a que soporta diferentes momentos torsores y al igual que el anterior, se utiliza para la situación en que ocurran unas tensiones de torsión media siendo los mas utilizados.

6 Ranurado o con talladuras especiales Presenta exteriormente ranuras siendo de poca longitud. Se emplean estos árboles para transmitir momentos torsores elevados.

7 Hueco Se emplea por su menor inercia y para permitir el paso por su interior de otro árbol macizo. El interés radica en que las tensiones debidas al momento torsor son decrecientes cerca del centro del árbol.

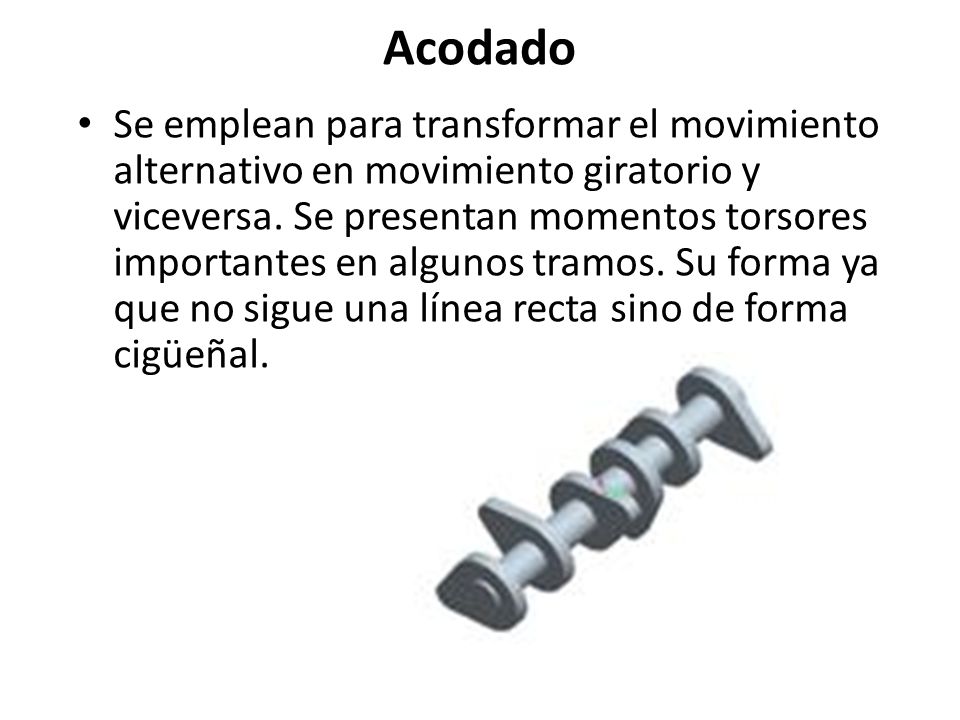

8 Acodado Se emplean para transformar el movimiento alternativo en movimiento giratorio y viceversa. Se presentan momentos torsores importantes en algunos tramos. Su forma ya que no sigue una línea recta sino de forma cigüeñal.

9 Ejemplo de un árbol

10 Ejemplo de representación de un árbol hueco

11 Árbol junta de cardan

12 ENTALLADURA CONCENTACION DE ESFUERZOS Radio normalizado

13 Materiales empleados en la construcción de árboles El acero es material frecuentemente mas usado. Variando adecuadamente la composición, el tratamiento térmico y se obtienen muy propiedades mecánicas Cuando se requiera tenacidad, y alta resistencia, se utilizan barras de acero aleado, tratado térmicamente. El acero con un cierto grado de carburación se empleara cuando el desgaste en la superficie del árbol sea importante. Sin embargo, para no aumentar el costo, el diseñador deberá tratar de usar acero con bajo contenido en carbono, siempre que esto fuera posible.
