ARQUITECTURA TECNOLOGICA

Presentación del tema: "ARQUITECTURA TECNOLOGICA"— Transcripción de la presentación:

1 ARQUITECTURA TECNOLOGICA

2 Telefonía El servicio de telefonía así como el servicio de internet fue adquirido con la empresa MaxCom, la cual en servicio telefónico se contratará TroncalMax Analógica la que nos ofrece la siguiente tecnología: TroncalMax Dígital es una línea telefónica a nivel troncal que se provee sobre un par de cobre y está diseñada para conectarse al equipo multilíneas o al conmutador telefónico (PBX) del cliente para la generación y recepción de llamadas.

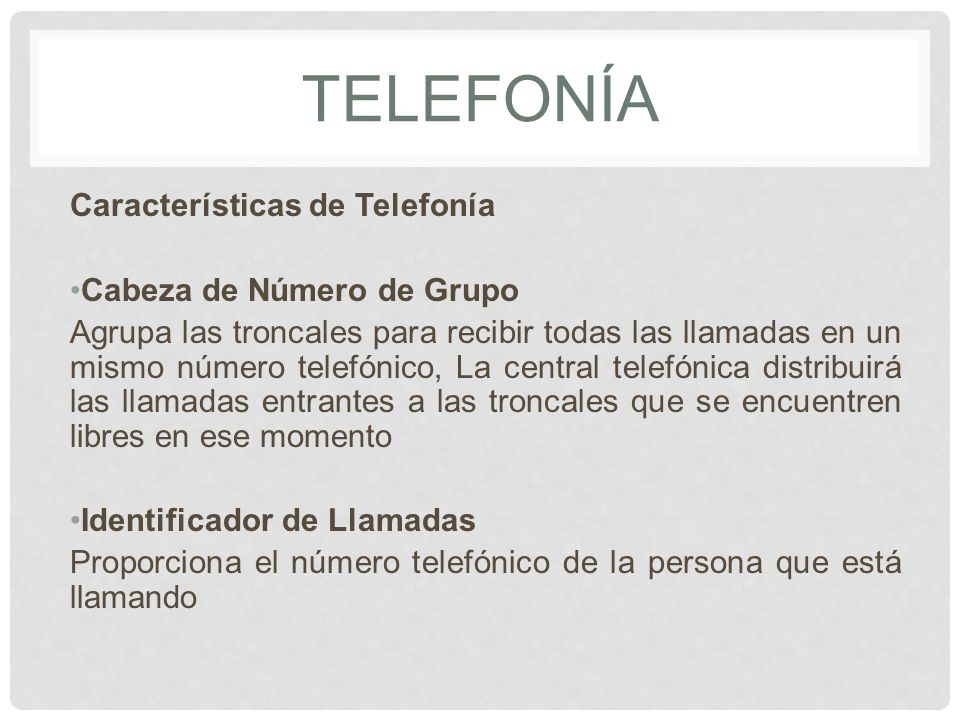

3 Telefonía Características de Telefonía Cabeza de Número de Grupo
Agrupa las troncales para recibir todas las llamadas en un mismo número telefónico, La central telefónica distribuirá las llamadas entrantes a las troncales que se encuentren libres en ese momento Identificador de Llamadas Proporciona el número telefónico de la persona que está llamando

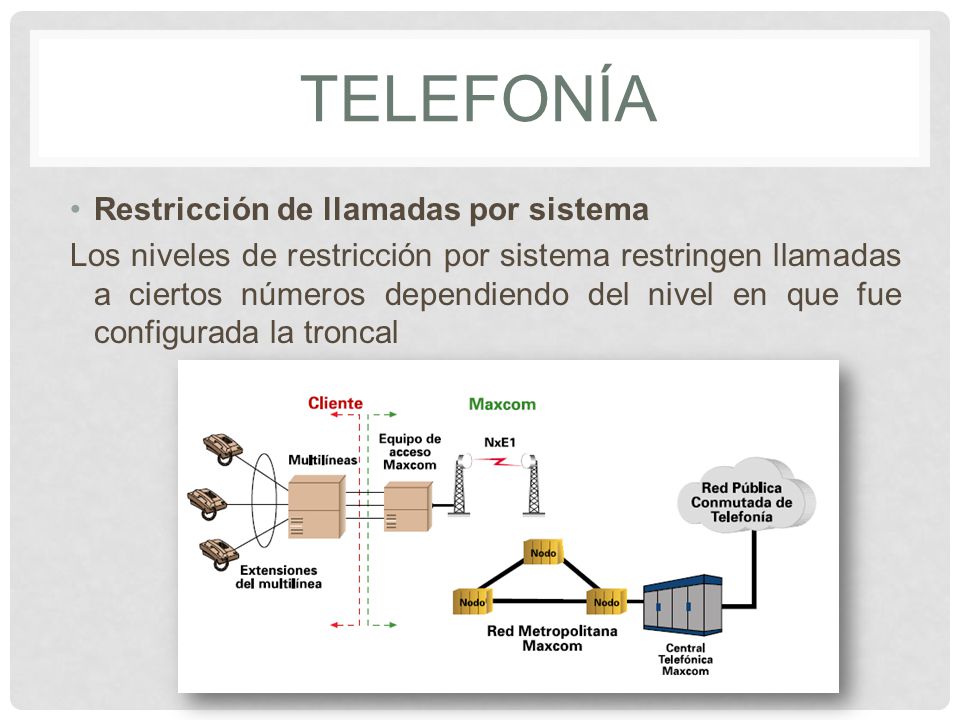

4 Telefonía Restricción de llamadas por sistema
Los niveles de restricción por sistema restringen llamadas a ciertos números dependiendo del nivel en que fue configurada la troncal

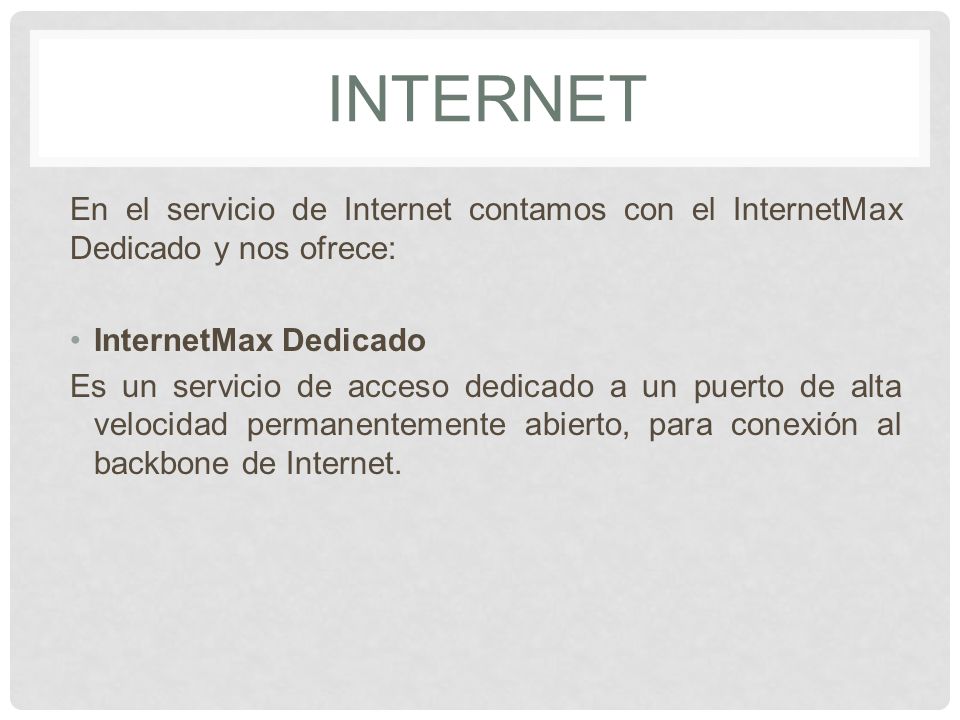

5 INTERNET En el servicio de Internet contamos con el InternetMax Dedicado y nos ofrece: InternetMax Dedicado Es un servicio de acceso dedicado a un puerto de alta velocidad permanentemente abierto, para conexión al backbone de Internet.

6 INTERNET Características de Internet
El ancho de banda de IntenetMax Dedicado es simétrico, es decir, se tiene una velocidad equivalente para la transmisión y recepción de archivos Velocidad en Kbps: 64,128,256,512,1024,2048 y puertos de alta velocidad Interfaces V,35 en caso de entregar el servicio por par de cobre en zonas de cobertura, G,703 en caso de entregar el servicio por fibra óptica o microonda, Puerto Ethernet en caso de alta velocidad

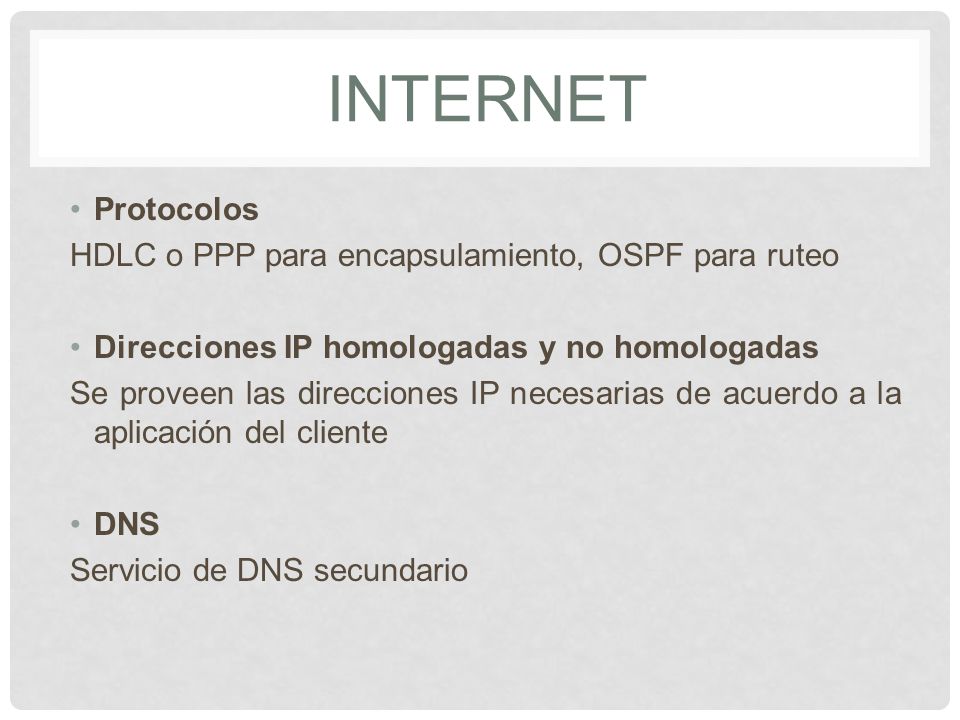

7 INTERNET Protocolos HDLC o PPP para encapsulamiento, OSPF para ruteo
Direcciones IP homologadas y no homologadas Se proveen las direcciones IP necesarias de acuerdo a la aplicación del cliente DNS Servicio de DNS secundario

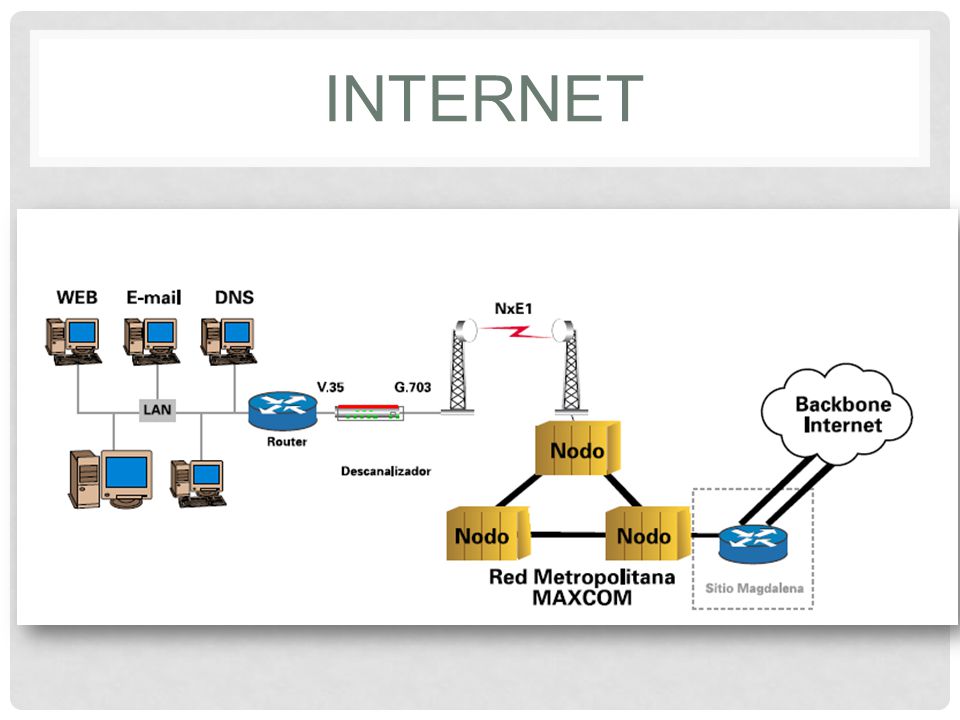

8 INTERNET

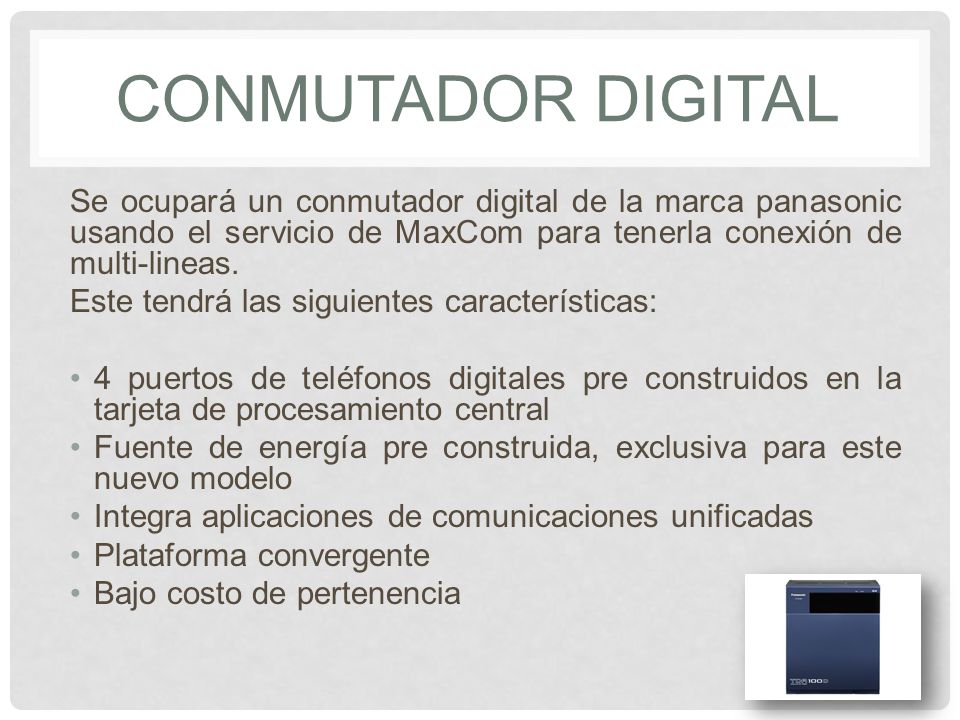

9 CONMUTADOR DIGITAL Se ocupará un conmutador digital de la marca panasonic usando el servicio de MaxCom para tenerla conexión de multi-lineas. Este tendrá las siguientes características: 4 puertos de teléfonos digitales pre construidos en la tarjeta de procesamiento central Fuente de energía pre construida, exclusiva para este nuevo modelo Integra aplicaciones de comunicaciones unificadas Plataforma convergente Bajo costo de pertenencia

10 Cableado estructurado
Se instalaran 20 nodos para voz y 20 para datos. Se ocupará un patch panel de 48 puertos Se utilizará un cableado de Categoría 6 de una velocidad de hasta 1GBs Se ocupará la configuración B con conectores RJ45

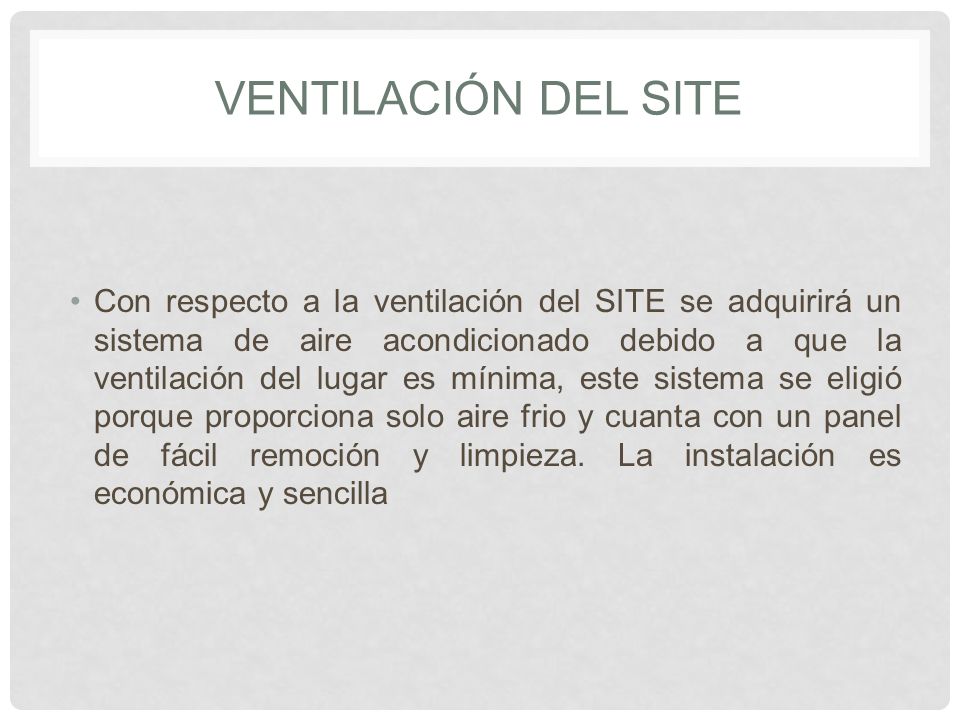

11 Ventilación del site Con respecto a la ventilación del SITE se adquirirá un sistema de aire acondicionado debido a que la ventilación del lugar es mínima, este sistema se eligió porque proporciona solo aire frio y cuanta con un panel de fácil remoción y limpieza. La instalación es económica y sencilla

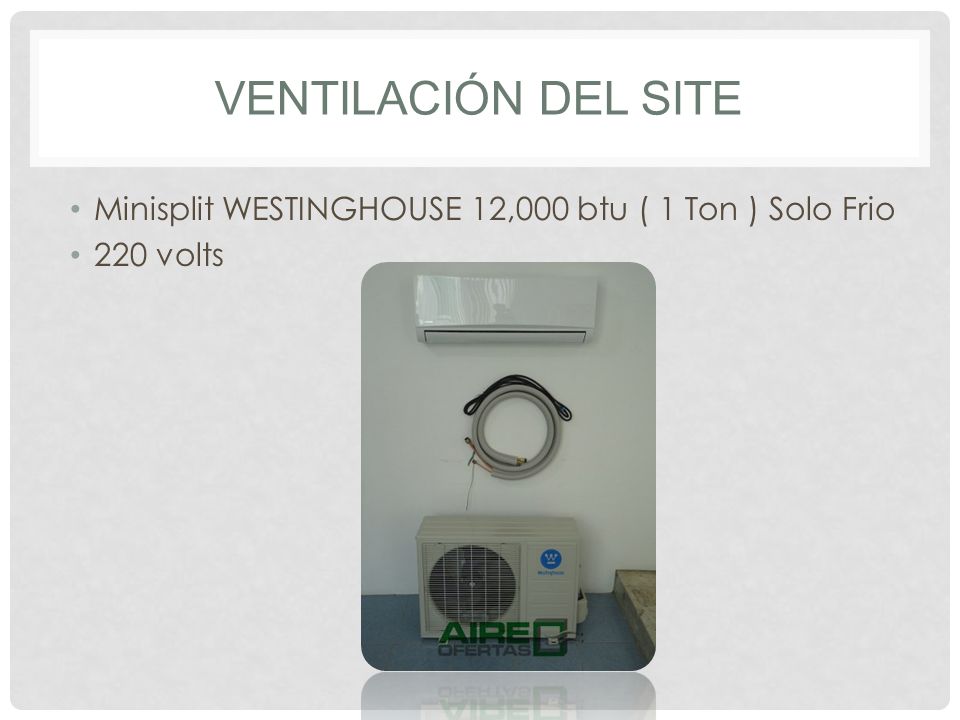

12 Ventilación del site Minisplit WESTINGHOUSE 12,000 btu ( 1 Ton ) Solo Frio 220 volts

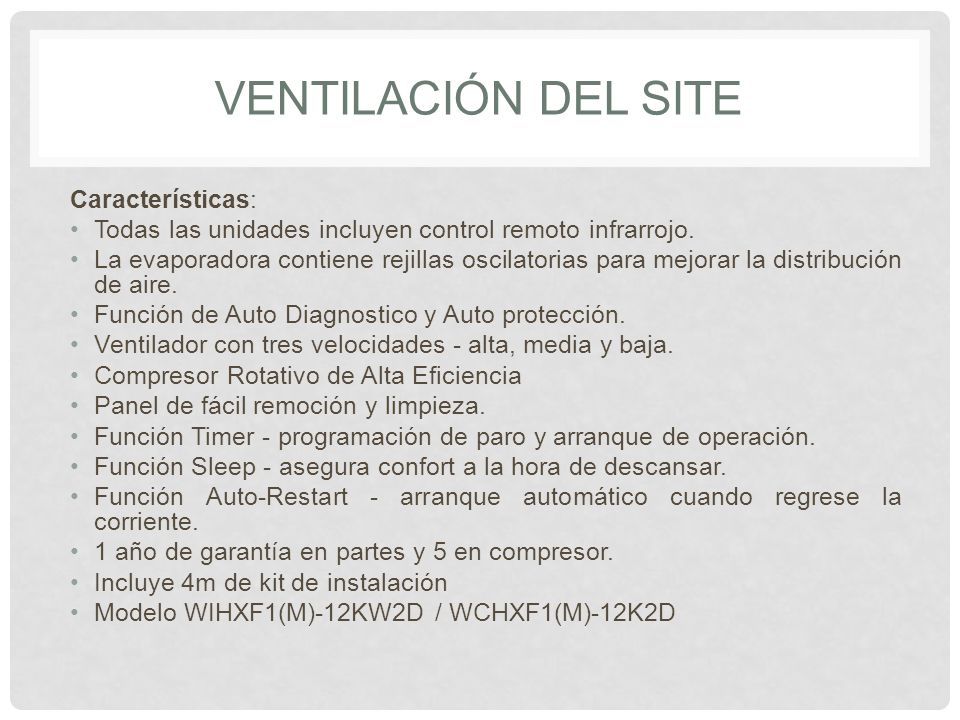

13 Ventilación del site Características:
Todas las unidades incluyen control remoto infrarrojo.  La evaporadora contiene rejillas oscilatorias para mejorar la distribución de aire.  Función de Auto Diagnostico y Auto protección.  Ventilador con tres velocidades - alta, media y baja.  Compresor Rotativo de Alta Eficiencia  Panel de fácil remoción y limpieza.  Función Timer - programación de paro y arranque de operación.  Función Sleep - asegura confort a la hora de descansar.  Función Auto-Restart - arranque automático cuando regrese la corriente.  1 año de garantía en partes y 5 en compresor.  Incluye 4m de kit de instalación Modelo WIHXF1(M)-12KW2D / WCHXF1(M)-12K2D

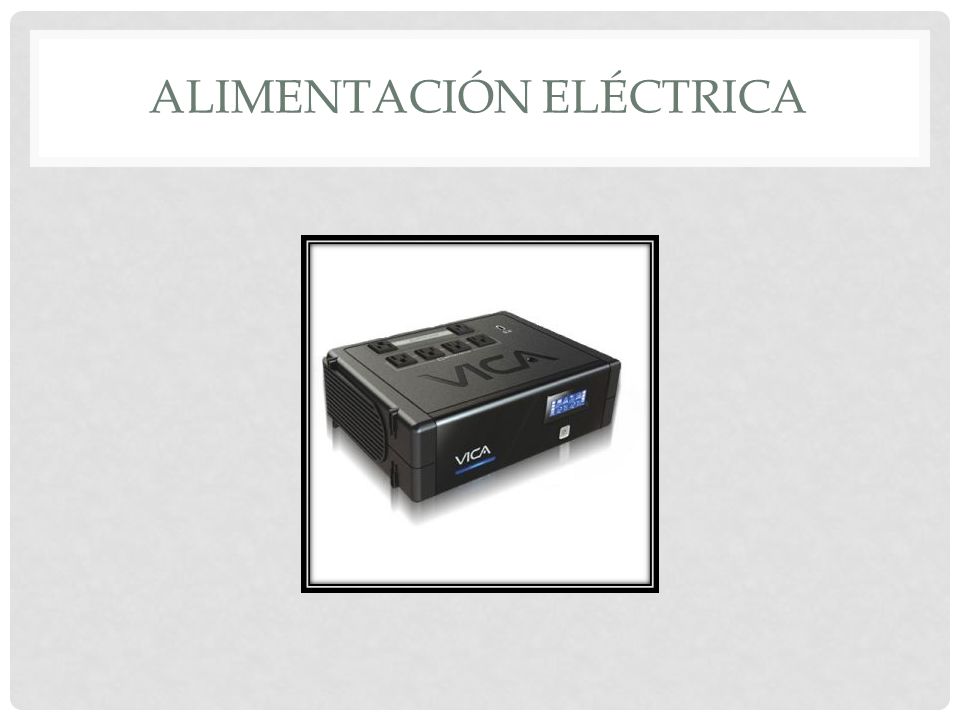

14 Alimentación eléctrica
Se adquirirán nobrake para evitar que se dallen los equipos por causa de las fallas eléctricas que pudieras presentarse estos serán: Capacidad de 500VA / 400W 6 tomas respaldadas y reguladas 27 minutos de respaldo SKU: VI740EL37IYCLMX Modelo: B-Flow Revolution 500 Peso (kg): 4.16 Color: Negro Sistema Operativo: Otro Garantía del Producto: 3 años directo con el proveedor.

15 Alimentación eléctrica
