Presentación del tema: "Diagramas."— Transcripción de la presentación:

1 Diagramas

2 Diagrama Entidad-Relación (E-R)

3 Diagrama Entidad - Relación
El Modelo de Entidad Relación es un modelo de datos basado en una percepción del mundo real que consiste en un conjunto de objetos básicos llamados entidades y relaciones entre estos objetos, implementándose en forma gráfica a través del Diagrama Entidad Relación. El modelo de datos más extendido es el denominado ENTIDAD/RELACIÓN (E/R). En el modelo E/R se parte de una situación real a partir de la cual se definen entidades y relaciones entre dichas entidades.

4 Entidad Objeto del mundo real sobre el que queremos almacenar información (Ej: una persona). Las entidades están compuestas de atributos que son los datos que definen el objeto (para la entidad persona serían cédula, nombre, apellidos, dirección,...). De entre los atributos habrá uno o un conjunto de ellos que no se repite; a este atributo o conjunto de atributos se le llama clave de la entidad, (para la entidad persona una clave seria cédula). En toda entidad siempre hay al menos una clave que en el peor de los casos estará formada por todos los atributos de la tabla. Ya que pueden haber varias claves y necesitamos elegir una, lo haremos atendiendo a estas normas: Que sea única. Que se tenga pleno conocimiento de ella. número de cliente?. Que sea mínima, ya que será muy utilizada por el gestor de base de datos.

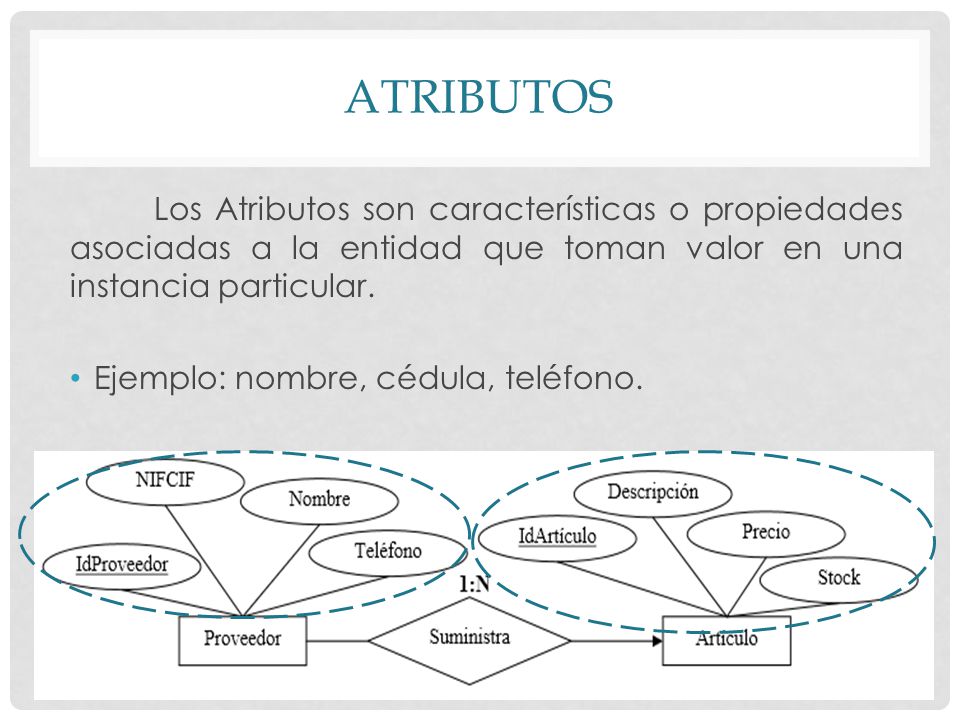

5 Atributos Los Atributos son características o propiedades asociadas a la entidad que toman valor en una instancia particular. Ejemplo: nombre, cédula, teléfono.

6 Clave Principal Se denomina Clave principal o primaria al atributo o conjunto mínimo de atributos (uno o más campos) que permiten identificar en forma única cada instancia de la entidad, es decir, a cada registro de la tabla. Las claves principales se utilizan cuando se necesita hacer referencia a registros específicos de una tabla desde otra tabla. En un principio se puede identificar más de un atributo que cumpla las condiciones para ser clave, los mismos se denominan Claves candidatas. Si la clave primaria se determina mediante un solo atributo de la entidad, entonces se dice que la misma es una Clave simple. En caso de estar conformada por más de un atributo, la misma se conoce como Clave compuesta. La Clave foránea (también llamada externa o secundaria) es un atributo que es clave primaria en otra entidad con la cual se relaciona.

7 RELACIÓN Asociación entre entidades, sin existencia propia en el mundo real que estamos modelando, pero necesaria para reflejar las interacciones existentes entre entidades. Las relaciones pueden ser de tres tipos: Relaciones Las entidades que intervienen en la relación se asocian una a una (Ej: la entidad HOMBRE, la entidad MUJER y entre ellos la relación MATRIMONIO). Relaciones 1-n.- Una ocurrencia de una entidad está asociada con muchas (n) de otra (Ej: la entidad EMPERSA, la entidad TRABAJADOR y entre ellos la relación TRABAJAR-EN). Relaciones n-n.-Cada ocurrencia, en cualquiera de las dos entidades de la relación, puede estar asociada con muchas (n) de la otra y viceversa (Ej: la entidad ALUMNO, la entidad EMPRESA y entre ellos la relación MATRÍCULA).

8 Simbología

9 Representación gráfica de Entidades y relaciones

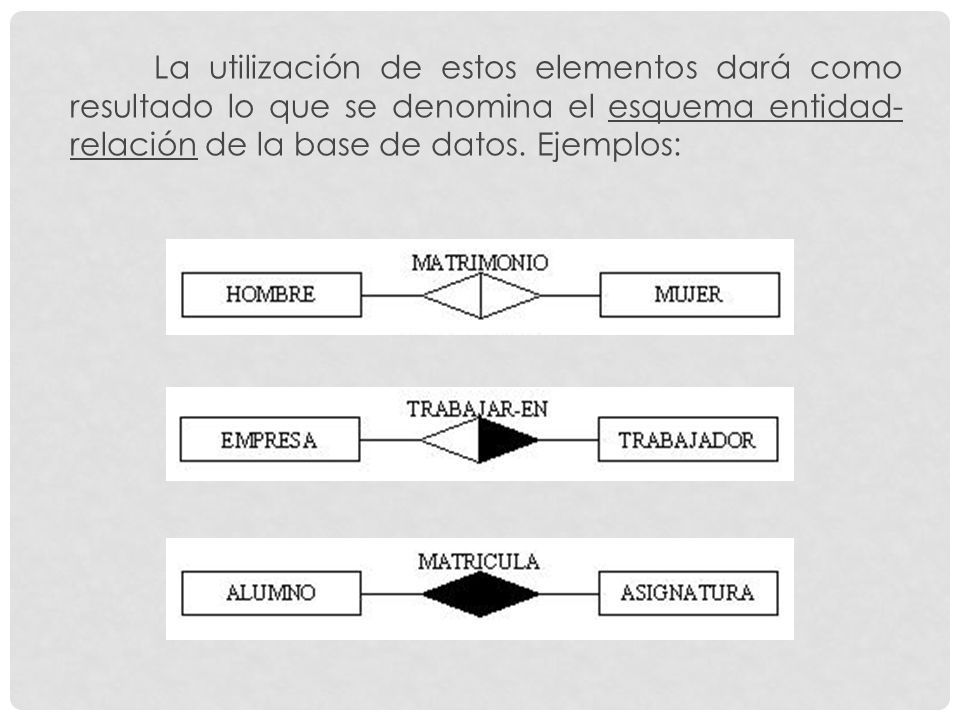

10 La utilización de estos elementos dará como resultado lo que se denomina el esquema entidad-relación de la base de datos. Ejemplos:

11

12

13

14
