UNIDAD II Elementos para Interpretar el Modelo Conceptual de Datos Prof. Juan C. Miranda R.

Presentaciones similares


Presentación del tema: "UNIDAD II Elementos para Interpretar el Modelo Conceptual de Datos Prof. Juan C. Miranda R."— Transcripción de la presentación:

1 UNIDAD II Elementos para Interpretar el Modelo Conceptual de Datos Prof. Juan C. Miranda R.

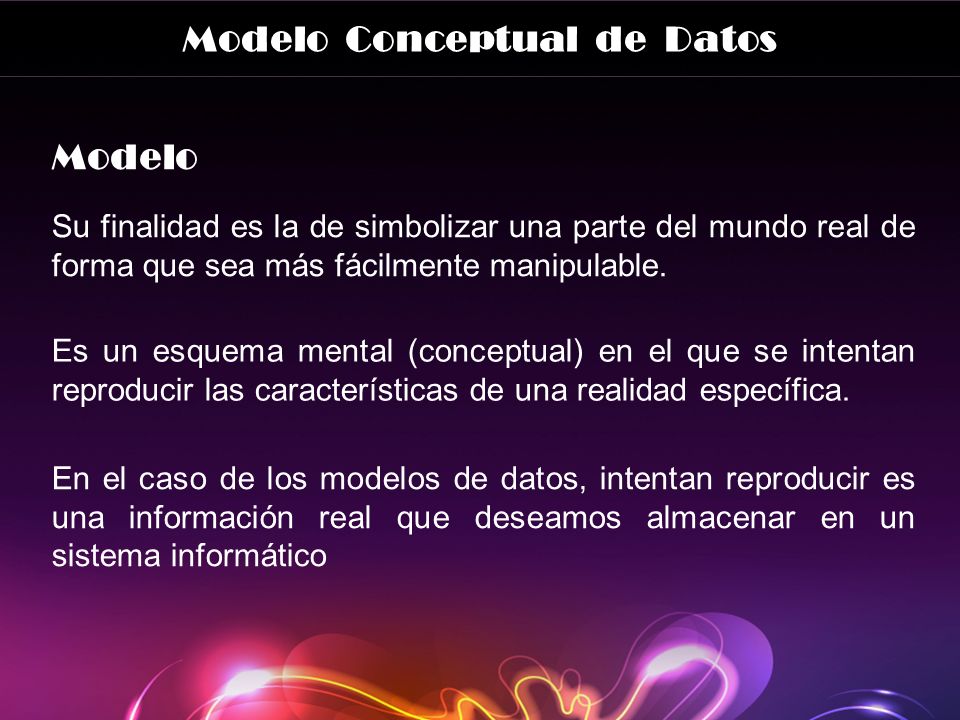

2 Modelo Conceptual de Datos Su finalidad es la de simbolizar una parte del mundo real de forma que sea más fácilmente manipulable. Modelo Es un esquema mental (conceptual) en el que se intentan reproducir las características de una realidad específica. En el caso de los modelos de datos, intentan reproducir es una información real que deseamos almacenar en un sistema informático

3 Modelo Conceptual de Datos Es una descripción específica en términos de un modelo de datos. El conjunto de datos representados por el esquema forma la base de datos. Esquema Es un esquema conceptual a partir de los requerimientos recopilados. El esquema conceptual es una descripción reducida de los requerimientos de información de los usuarios y contiene descripciones detalladas de los tipos de datos, vínculos y las restricciones. Modelo Conceptual

4 Modelo Conceptual de Datos Clasificación de los Modelos de Datos Mundo Real Esquema Conceptual Modelo Conceptual Esquema Canónico Modelo Lógico Esquema Interno Modelo Físico BD Física BD Física DBMS

5 Modelo Conceptual de Datos Mundo Real. Contiene la información tal cual la percibimos como seres humanos. Es el punto de partida. Esquema Conceptual. Representa el modelo de datos de forma independiente del DBMS que se utilizará. Esquema Canónico (o de base de datos). Representa los datos en un formato más cercano al del ordenador. Esquema Interno. Representa los datos según el modelo concreto de un sistema gestor de bases de datos. Base de Datos Física. Los datos tal cual son almacenados en disco.

6 Modelo Entidad Relación

7 Consiste en una técnica especial de representación gráfica que incorpora información relativa a los datos y la relación existente entre ellos

8 Modelo Entidad Relación Reflejan tan sólo la existencia de los datos, no lo que se hace con ellos. Características del Modelo E/R Incluye todos los datos del sistema en estudio y, por tanto, no está orientado a aplicaciones particulares. Es independiente de las bases de datos y sistemas operativos concretos. No tiene en cuenta restricciones de espacio, almacenamiento ni tiempo de ejecución. Está abierto a la evolución del sistema.

9 Modelo Entidad Relación Cosa u objeto concreto o abstracto que existe, que puede distinguirse de otros y del cual se desea almacenar información. Entidad Se define como persona, lugar, cosa, concepto o suceso, de interés para la empresa Las Entidades pueden clasificarse en diferentes Conjuntos de Entidades

10 Modelo Entidad Relación Son aquellas que tienen existencia por sí mismas, esto es, aquellas cuyas ocurrencias son identificables por sí mismas, o, lo que es lo mismo, aquellas que los atributos que las identifican son propios de la entidad. Las entidades fuertes se representan mediante un rectángulo y su nombre es un sustantivo. Entidad Fuerte

11 Modelo Entidad Relación Son aquellas cuyas ocurrencias son identificables solamente por estar asociadas a otra u otras Entidades, esto es, que alguno de los atributos que las identifican se refiere a otra entidad. Las entidades débiles se representan mediante dos rectángulos concéntricos. Entidad Débil

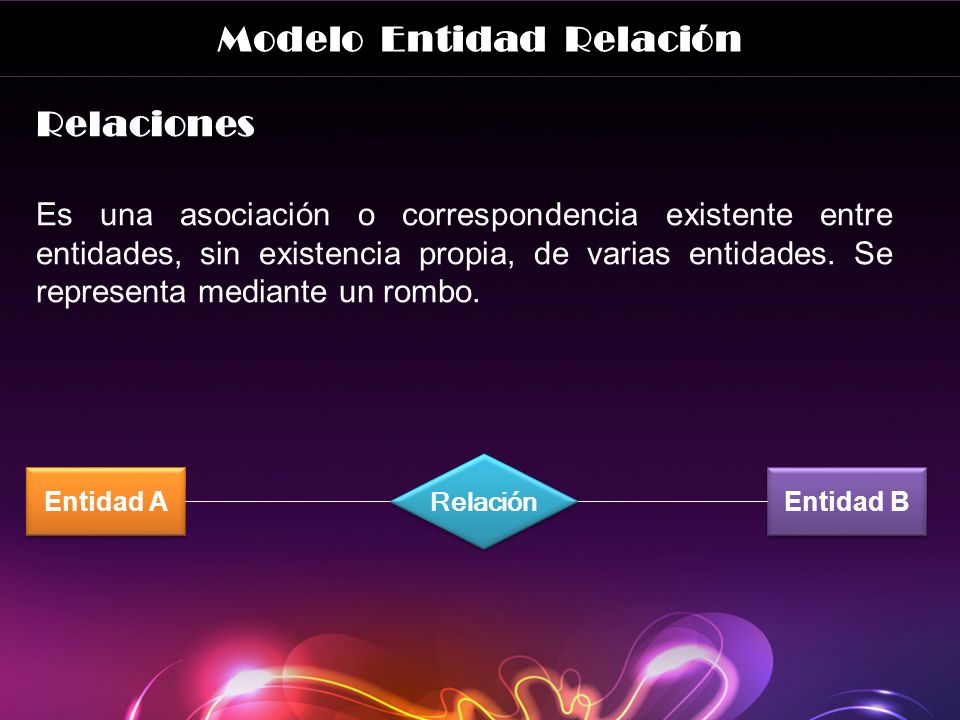

12 Modelo Entidad Relación Es una asociación o correspondencia existente entre entidades, sin existencia propia, de varias entidades. Se representa mediante un rombo. Relaciones Entidad A Entidad B Relación

13 Modelo Entidad Relación Tipo de Correspondencia También llamado Cardinalidad. Representa la participación en la relación de cada una de las entidades afectadas, esto es, el número máximo de ocurrencias de cada Entidad que pueden intervenir en una ocurrencia de la Relación que se está tratando

14 Modelo Entidad Relación De Uno a Uno (1-1) A cada ocurrencia de una entidad corresponde no más de una ocurrencia de la otra entidad. Entidad A Entidad B Relación 11 Conjunto A A B C D Conjunto B A B C D

15 Modelo Entidad Relación De Uno a Muchos (1-N) Entidad A Entidad B Relación 1N A cada ocurrencia de la primera entidad pueden corresponderle varias ocurrencias de la segunda y a cada ocurrencia de la segunda entidad le corresponde no más de una ocurrencia de la primera entidad. Conjunto A A B C D Conjunto B A B C D

16 Modelo Entidad Relación De Muchos a Muchos (M-N) Entidad A Entidad B Relación MN A cada ocurrencia de la primera entidad pueden corresponderle mas de una ocurrencia de la segunda entidad y viceversa. Conjunto A A B C D Conjunto B A B C D

17 Modelo Entidad Relación Componentes de una Entidad Atributo Es la unidad básica e indivisible de información acerca de una Entidad o una Relación, que sirve para identificarla o para describirla. Es pues cada una de las propiedades o características que tiene una Entidad o una Relación. Se representa mediante una elipse o un círculo con su nombre.

18 Modelo Entidad Relación Antes de definir el concepto de clave debe especificarse el concepto más genérico de Identificador, Superclave o Determinante. Clave de una Entidad Se define como un conjunto de uno o más atributos que permiten identificar de forma única una ocurrencia de una entidad dentro de un conjunto de ellas.

19 Modelo Entidad Relación Se denominan Claves Candidatas a aquellas superclaves para las cuales ningún subconjunto propio es a la vez superclave. De entre las claves candidatas el diseñador de la base de datos se elige una Clave Primaria denominándose al resto de las claves candidatas claves alternativas. Se define como Clave Ajena a aquel o aquellos atributos de una entidad que son clave primaria en otra entidad.

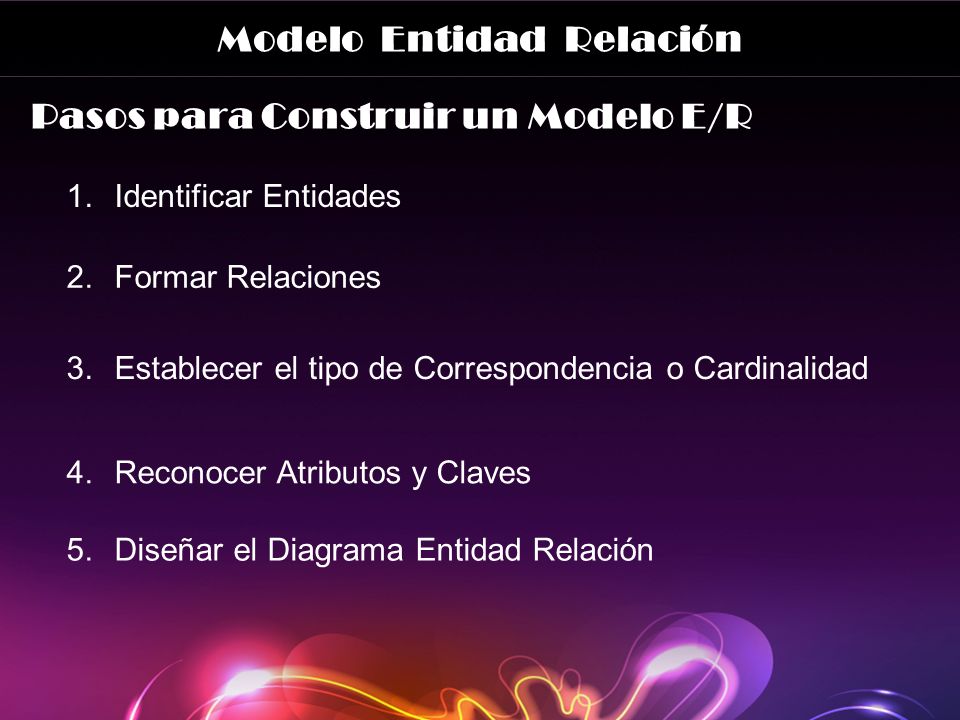

20 Modelo Entidad Relación Pasos para Construir un Modelo E/R 1.Identificar Entidades 2.Formar Relaciones 3.Establecer el tipo de Correspondencia o Cardinalidad 4.Reconocer Atributos y Claves 5.Diseñar el Diagrama Entidad Relación

21 Modelo Entidad Relación Ejemplo El PNF en Informática está realizando un censo para las inscripciones de materias por repitencia, a cada materia le corresponde un Docente, considerando que un docente puede impartir más de una materia, y un estudiante se puede inscribir en una materia. Realice un DER para representar este proceso.

22 Modelo Entidad Relación Paso 1: Reconocer Entidades Materia Docente Estudiante El PNF en Informática está realizando un censo para las inscripciones de materias por repitencia, a cada materia le corresponde un Docente, considerando que un docente puede impartir más de una materia, y un estudiante se puede inscribir en una materia. Realice un DER para representar este proceso.

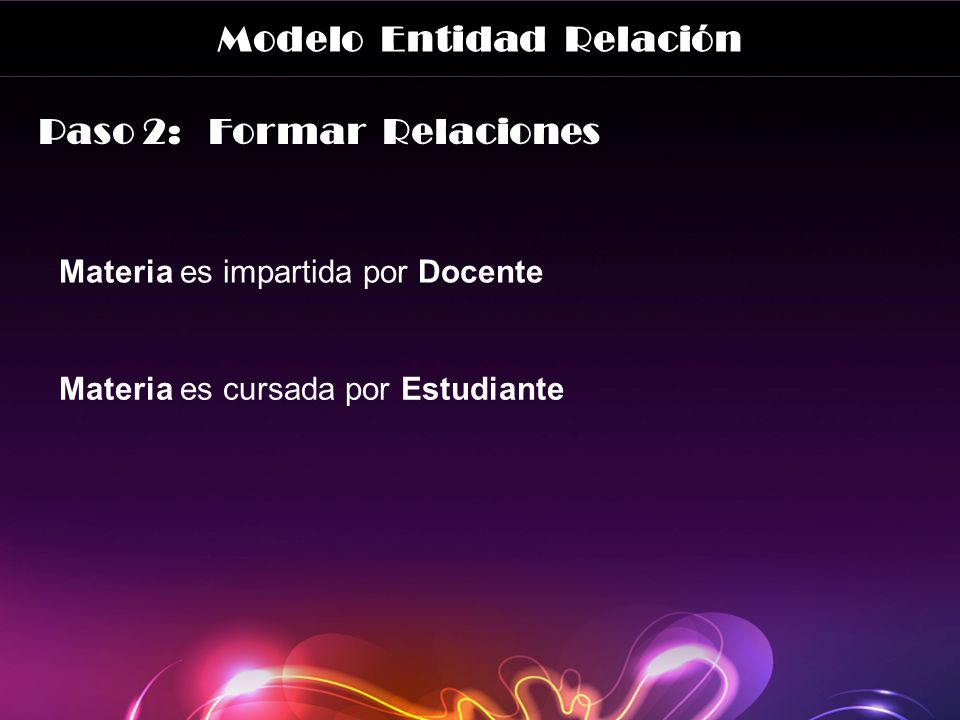

23 Modelo Entidad Relación Paso 2: Formar Relaciones Materia es impartida por Docente Materia es cursada por Estudiante

24 Modelo Entidad Relación Paso 3: Establecer el tipo de Correspondencia o Cardinalidad Materia es impartida por Docente Materia es cursada por Estudiante (M-N) (1-N)

25 Modelo Entidad Relación Paso 4: Reconocer Atributos y Claves Materia Codigo_ Mat Nombre_Mat Docente Cedula_Doc Apellidos_ Doc Nombres_Doc Profesion_Doc Estudiante Cedula_Est Apellidos_Est Nombres_Est Direccion_Est Materia Codigo_ Mat * Nombre_Mat Docente Cedula_Doc * Apellidos_ Doc Nombres_Doc Profesion_Doc Estudiante Cedula_Est * Apellidos_Est Nombres_Est Direccion_Est

26 Modelo Entidad Relación Paso 5: Diseñar el Diagrama Entidad Relación Materia Estudiante Docente Es Cursada por Es Impartida por M N 1 N

27 Gracias por su Atención…!
