1 Modelos de Datos Modelado y Diseño de Bases de Datos
Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos de Datos

2 Modelado y Diseño de Bases de Datos

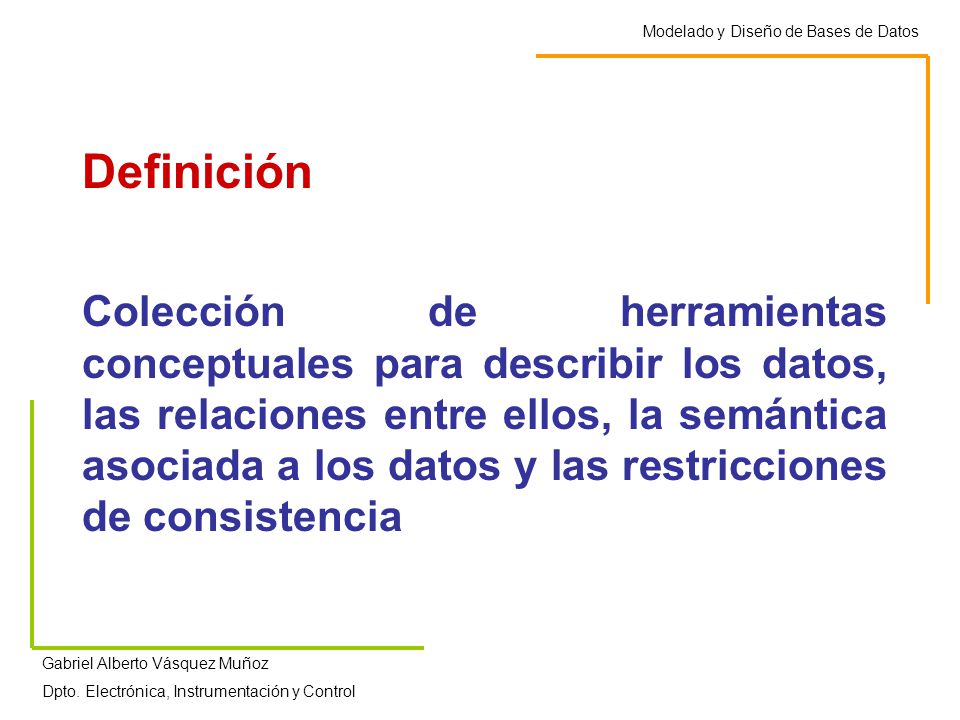

Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Definición Colección de herramientas conceptuales para describir los datos, las relaciones entre ellos, la semántica asociada a los datos y las restricciones de consistencia

3 Grupos de modelos de datos:

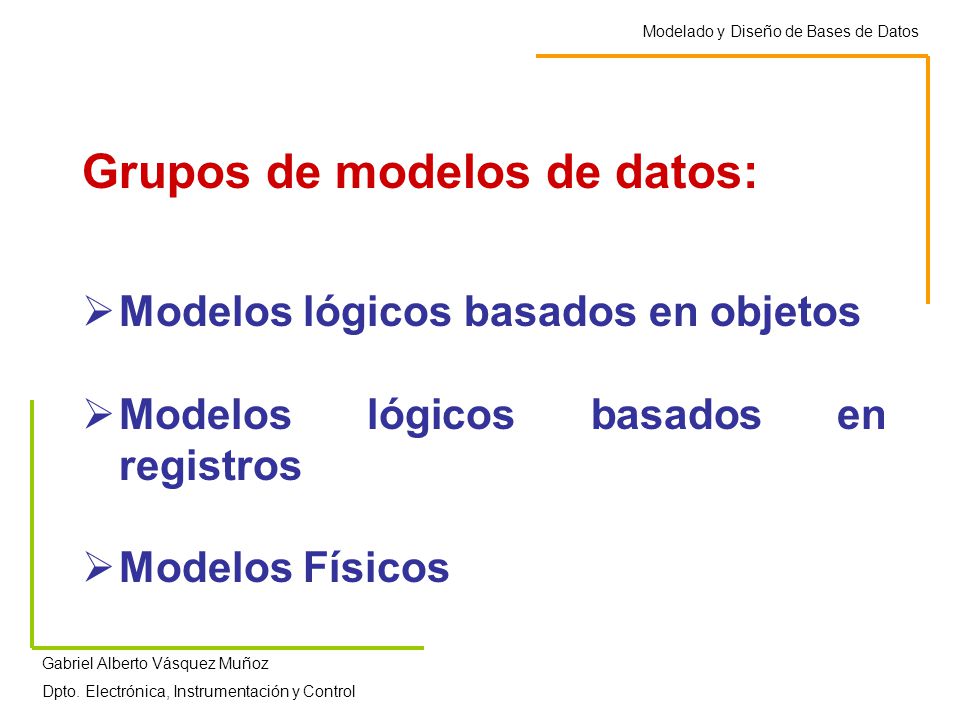

Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Grupos de modelos de datos: Modelos lógicos basados en objetos Modelos lógicos basados en registros Modelos Físicos

4 Modelos Lógicos basados en Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos Lógicos basados en Objetos Se utilizan para describir datos en los niveles lógico y de vistas. Proporcionan capacidades estructurales de flexibilidad Permiten hacer explícitas las relaciones entre datos

5 Modelos Lógicos basados en Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos Lógicos basados en Objetos Modelo Entidad Relación E-R Modelo orientado a objetos Modelo de datos semántico Modelo de datos funcional

6 Modelo Entidad Relación
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Entidad Relación Está basado en una percepción del mundo real. Consta de Objetos básicos llamados entidades y de relaciones entre estos objetos. Una entidad es una cosa u objeto del mundo real que es distinguible de otras cosas u objetos. Las entidades se describen en función de sus atributos

7 Modelo Entidad Relación
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Entidad Relación Ejemplo: Entidad: Cliente Atributos: nombre_cliente direccion_cliente telefono_cliente Etc…

8 Modelo Entidad Relación
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Entidad Relación Una relación es una asociación entre entidades Ejemplo: La relación cuenta cliente asocia a cada cliente con cada cuenta que posee. Además de las relaciones, un modelo E-R presenta ciertas restricciones o ligaduras que los datos deberían cumplir. Ej. La Cardinalidad.

9 Modelo Entidad Relación
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Entidad Relación cliente cuenta ctacli cedula direccion numero saldo nombre Diagrama Entidad Relación

10 Modelo Orientado a Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Orientado a Objetos Está basado en una colección de objetos del mundo. Un objeto contiene valores almacenados en variables Un objeto contiene fragmentos de código que opera sobre las variables Los objetos que tienen atributos del mismo tipo se agrupan en clases La única manera de que un objeto pueda acceder a los datos de otro objeto es a través de los métodos que el segundo provea

11 Modelo Orientado a Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Orientado a Objetos Presenta dos niveles de abstracción de datos: Las variables y el código interno de cada método La interfaz de llamada a métodos Ejemplo: Objeto: Cuenta bancaria Variables: numero, saldo El banco ha estado pagando un interés del 6% a todas las cuentas.

12 Modelo Orientado a Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Orientado a Objetos …Ejemplo Ahora el banco ha cambiado su política para pagar un 5% a las cuentas cuyo saldo sea menor a $ y un 6% a las cuentas cuyo saldo sea igual o mayor a $ Para la mayoría de los modelos de datos, hacer este ajuste puede implicar cambiar el código de uno o más programas de aplicación.

13 Modelo Orientado a Objetos
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Orientado a Objetos …Ejemplo Para el modelo orientado a objetos, el único cambio se hace en el método encargado de calcular el interés. Pero la interfaz externa del objeto permanece igual.

14 Modelo Orientado a Objetos

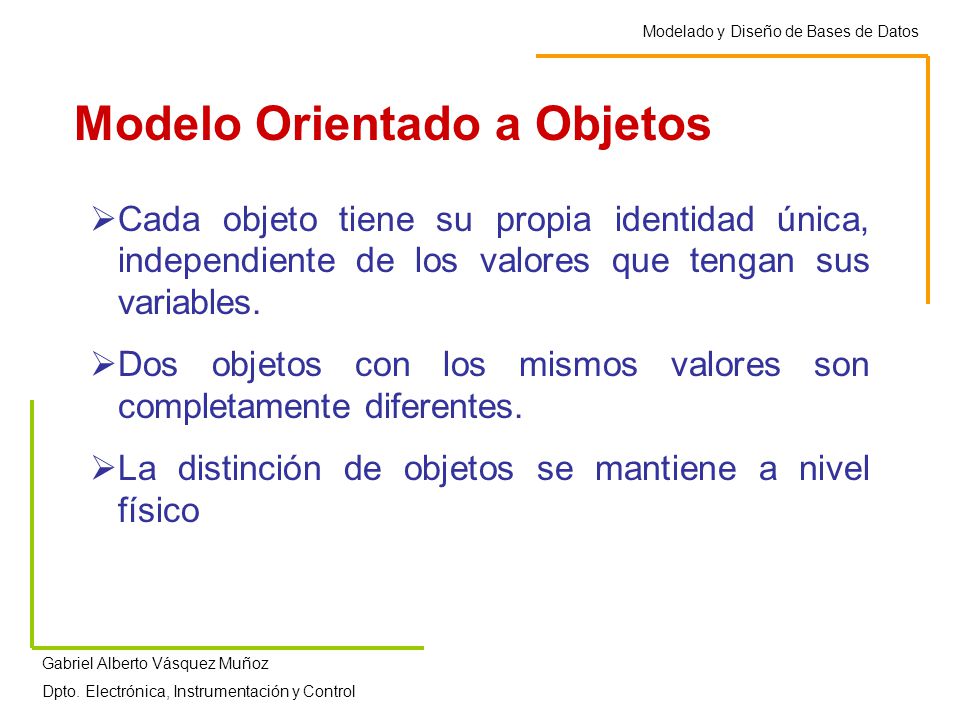

Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Orientado a Objetos Cada objeto tiene su propia identidad única, independiente de los valores que tengan sus variables. Dos objetos con los mismos valores son completamente diferentes. La distinción de objetos se mantiene a nivel físico

15 Modelos lógicos basados en registros
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos lógicos basados en registros Se utilizan para describir datos en los niveles conceptual y de vistas Se usan para especificar la estructura lógica completa de la base de datos así como para proporcionar una descripción de alto nivel en la implementación.

16 Modelos lógicos basados en registros
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos lógicos basados en registros Modelo Relacional Modelo de Red Modelo Jerárquico

17 Modelado y Diseño de Bases de Datos
Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo Relacional Se usa una colección de tablas para representar los datos y las relaciones entre ellos Cada tabla tiene varias columnas y cada columna tiene un nombre único

18 Modelado y Diseño de Bases de Datos
Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo de Red Los datos se representan mediante colecciones de registros Las relaciones entre datos se representan por enlaces entre los registros, que pueden verse como punteros.

19 Modelado y Diseño de Bases de Datos

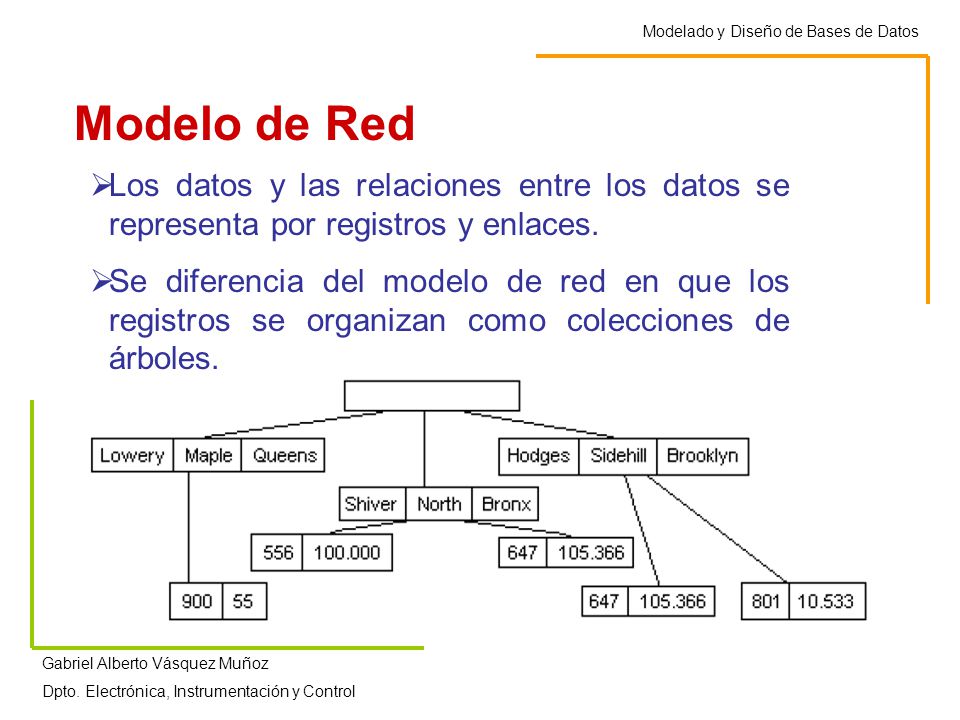

Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelo de Red Los datos y las relaciones entre los datos se representa por registros y enlaces. Se diferencia del modelo de red en que los registros se organizan como colecciones de árboles.

20 Modelado y Diseño de Bases de Datos
Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

21 Modelos Físicos Se utilizan para describir datos en el nivel mas bajo
Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Modelos Físicos Se utilizan para describir datos en el nivel mas bajo El modelo de datos a nivel físico es transparente para el desarrollador de la base de datos.
