1 SISTEMA DIEDRICO Vistas

2 Nº 1.- Croquizar las vistas necesarias de la pieza.

3 Elegimos el alzado y después el resto perfil y planta vienen determinados en función de este. Trazamos el espacio donde van las vistas .

4 Trazamos en el alzado una línea con una altura de un cuadrado una línea horizontal. Que corresponde a la arista.

5 Trazamos en la planta una línea con una anchura de un cuadrado una línea horizontal. Que corresponde a la arista superior.

6 Trazamos en el perfil la línea inclinada que corresponde con las dos anteriores.

7 Borramos lo que sobra y tenemos el resultado final.

8 Nº 2.- Croquizar las vistas necesarias de la pieza.

9 Elegimos el alzado y después el resto perfil y planta vienen determinados en función de este. Trazamos el espacio donde van las vistas .

10 Trazamos en el alzado dos líneas inclinadas desde el punto medio de la arista superior hasta la cuadricula primera de las aristas verticales.

11 Trazamos en la planta una línea horizontal por la cuadricula del medio anchura de dos cuadrados y una línea vertical desde la anterior hasta la arista inferior . Que corresponde a la arista superior donde se cortan las dos inclinadas.

12 Trazamos en el perfil la línea horizontal que se corresponde con el alzado y la vertical que se corresponde con la planta.

13 Borramos lo que nos sobra.

14 Resultado final

15 Nº 3.- Croquizar las vistas necesarias de la pieza.

16 Elegimos el alzado.

17 Una vez elegido el alzado, situamos el perfil y planta en función de este. Trazamos el espacio donde van las vistas .

18 Trazamos sobre el alzado, el perfil y la planta las líneas que marcan las aristas.

19 Borramos parte de lo que nos sobra.

20 Borramos lo que nos sobra, en el perfil solamente se ve la arista del recorte pues la del plano inclinado coinciden las dos.

21 Resultado final.

22 Nº 4.- Croquizar las vistas necesarias de la pieza.

23 Elegimos el alzado.

24 Dibujamos las cuadriculas que ocupan el alzado, planta y perfil derecho que son las vistas que elegimos.

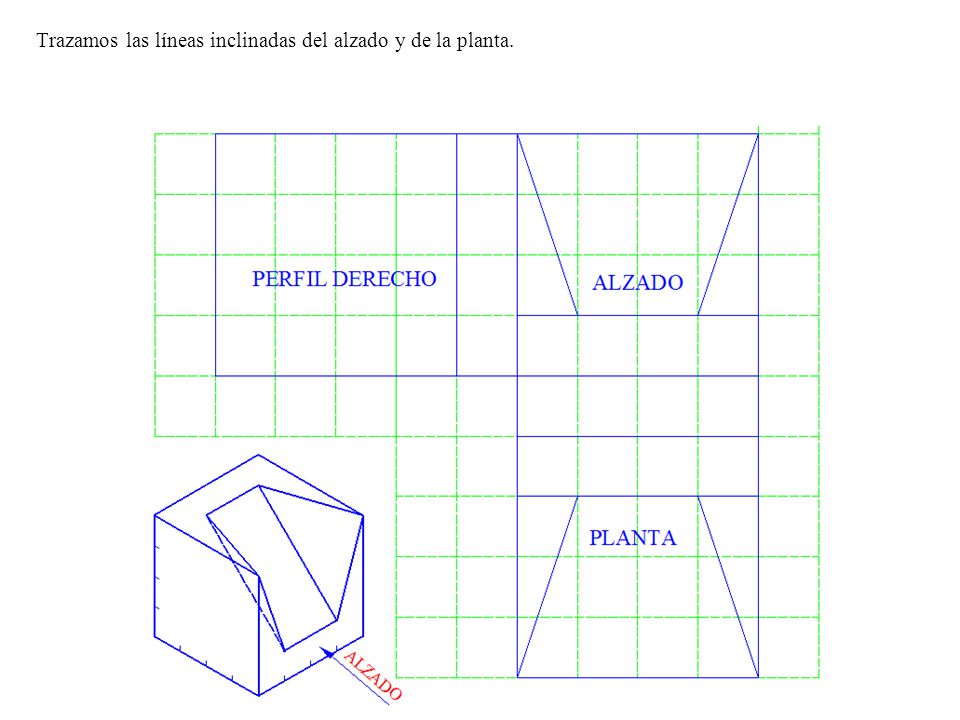

25 Trazamos las líneas inclinadas del alzado y de la planta.

26 Trazamos el plano inclinado del perfil.

27 Trazamos las líneas que representan el plano inclinado en el alzado y en la planta.

28 Borramos lo que nos sobra en la planta y en el alzado.

29 Borramos y tenemos el resultado final.

30 Nº 5.- Croquizar las vistas necesarias de la pieza.

31 Elegimos el alzado y se dibujara la planta y el perfil derecho

32 Dibujamos los cuadrados donde se dibujaran las vistas.

33 Dibujamos las aristas del rebaje de la pieza.

34 Dibujamos las líneas inclinadas.

35 Borramos y dibujamos la línea oculta del perfil derecho.

36 Trazamos la línea que falta del plano inclinado en la planta y borramos lo que nos sobra.

37 Borramos y tenemos el resultado final.

38 Nº 6.- Croquizar las vistas necesarias de la pieza.

39 Elegimos la vista principal (alzado)

40 Situamos las vistas y lo que ocupan

41 Situamos las aristas del plano inclinado y la altura de la base.

42 Trazamos el plano inclinado y la altura de la base.

43 Trazamos la anchura del plano inclinado.

44 Trazamos el plano inclinado de la base en el alzado.

45 Trazamos el plano inclinado de la base en la planta.

46 Trazamos el plano inclinado de la base en el perfil derecho.

47 Borramos y tenemos el resultado final

48 Nº 7.- Dibujar las vistas necesarias de la pieza dada, a la escala adecuada.

49 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil.

50 A partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

51 Trazamos el eje del alzado y la planta, la altura del plano inclinado 15 mm del alzado, así como el espesor de la acanaladura del perfil y la planta 7,5 y 5 mm.

52 Dibujamos los planos inclinados , la medida superior de 5 mm.

53 Trazamos la profundidad de la acanaladura 14 mm
Trazamos la profundidad de la acanaladura 14 mm. Y borramos lo que nos va sobrando

54 Borramos y trazamos la altura de la acanaladura así como la línea de puntos en el alzado

55 Trazamos el escalón inferior.

56 Borramos, trazamos las líneas a puntos de las aristas no visibles.

57 Nº 8.- Dibujar las vistas necesarias de la pieza dada, a la escala adecuada.

58 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil derecho.

59 A partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

60 Dibujamos la altura de la base en el alzado y en el perfil 6 mm, y la anchura de la parte de atrás 7 mm.

61 Trazamos el refuerzo inclinado según vemos.

62 Borramos y trazamos el plano inclinado de la derecha.

63 Borramos y obtenemos el resultado final.

64 Nº 9.- Dibujar las vistas necesarias de la pieza dada, a la escala adecuada.

65 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil derecho.

66 A partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

67 Trazamos la altura de la acanaladura

68 Trazamos la arista inclinada de la acanaladura.

69 Trazamos la otra arista inclinada paralela a la primera

70 Borramos las líneas que no existen y trazamos las líneas ocultas.

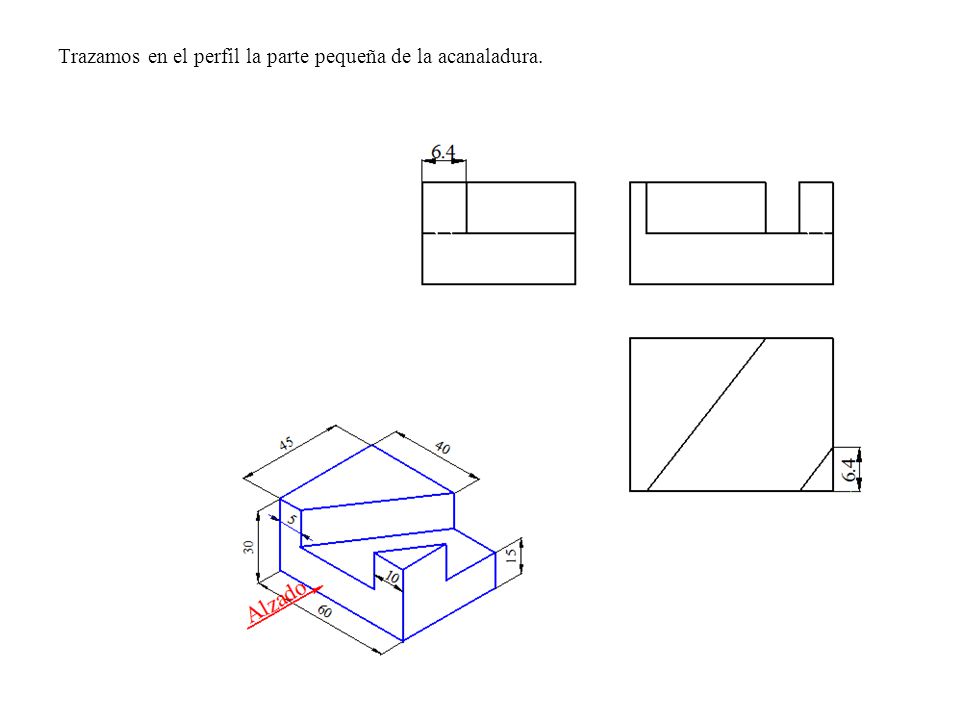

71 Trazamos en el perfil la parte pequeña de la acanaladura.

72 Resultado final.

73 Nº 10.- Dibujar las vistas necesarias de la pieza, a la escala adecuada.

74 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil derecho.

75 A partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

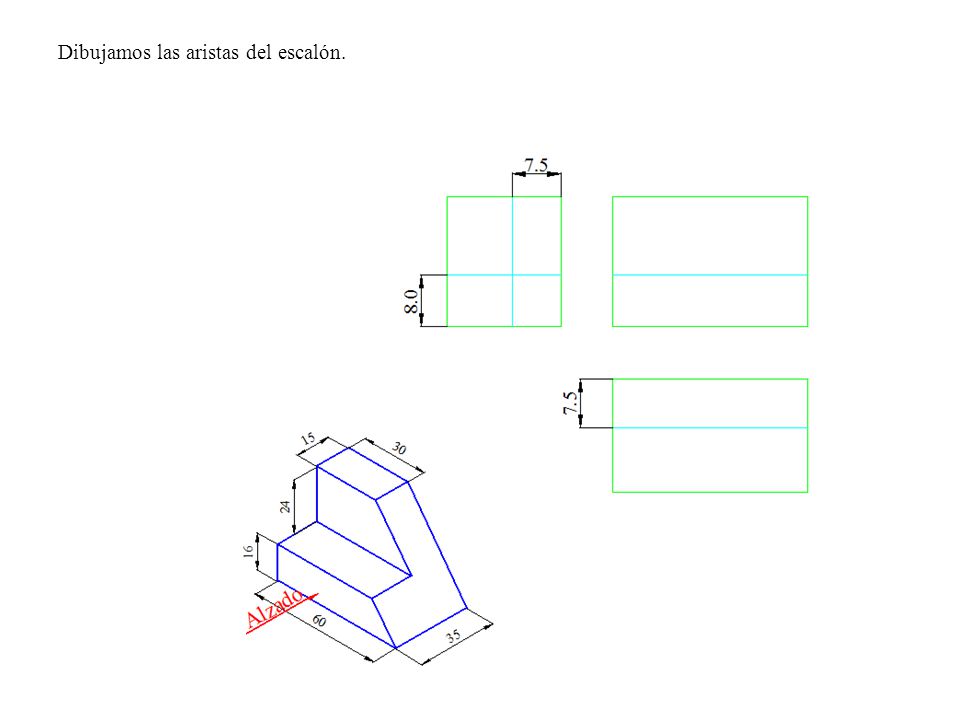

76 Dibujamos las aristas del escalón.

77 Trazamos el plano inclinado y llevamos la intersección a la planta.

78 Borramos y tenemos el resultado final.

79 Nº 11.- Dibujar las vistas necesarias de la pieza, a la escala adecuada.

80 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil derecho ( o izquierdo pues es igual).

81 Dibujamos los ejes y a partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

82 Dibujamos la parte superior

83 Dibujamos la acanaladura inferior y llevamos el agujero al perfil y a la planta.

84 Trazamos las líneas ocultas, borramos y tenemos el resultado final

85 Nº 12.- Dibujar las vistas necesarias de la pieza, a la escala adecuada y acotar.

86 Elegimos la vista principal (alzado) y sobre esta la planta y el perfil derecho.

87 A partir del alzado dibujamos la planta y perfil derecho a escala 1/2 .

88 Trazamos la acanaladura

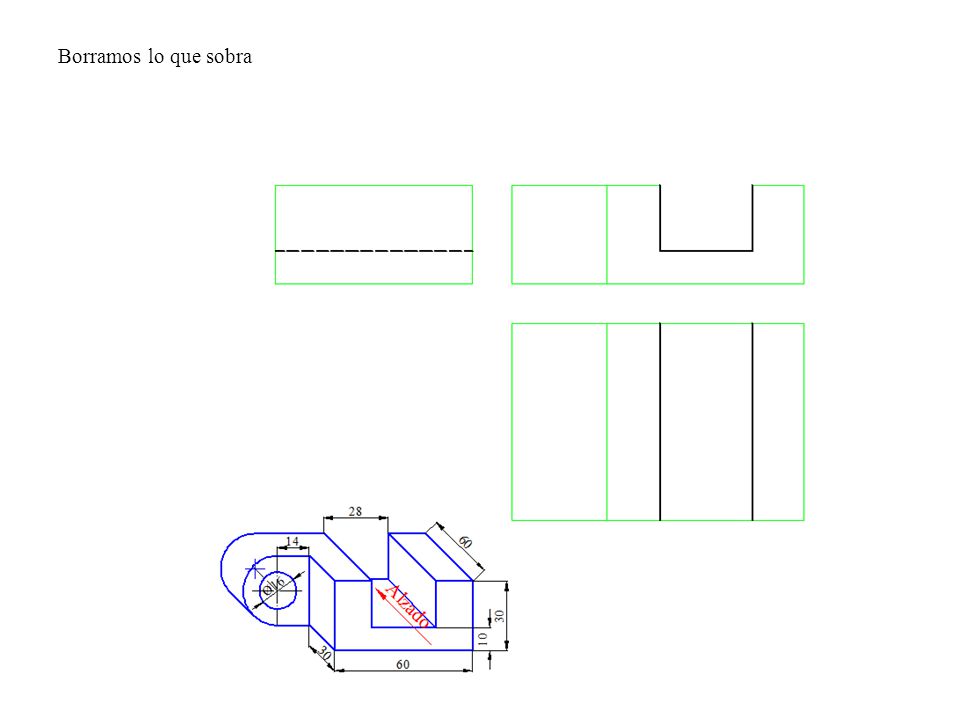

89 Borramos lo que sobra

90 Trazamos el saliente y el eje del saliente

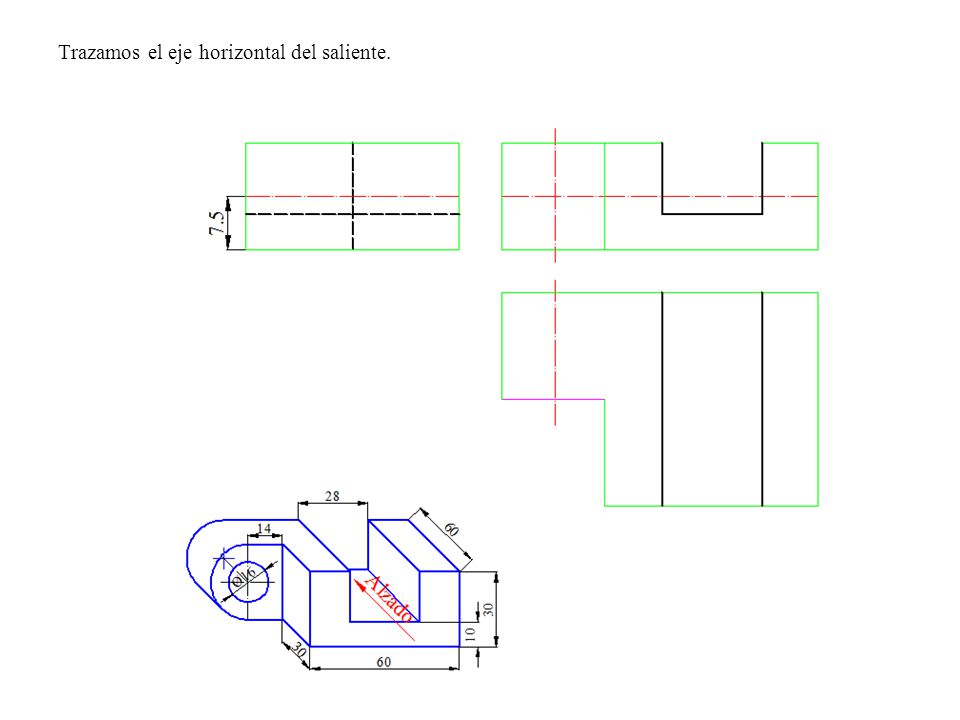

91 Trazamos el eje horizontal del saliente.

92 Trazamos los círculos en el alzado y las correspondientes referencias en la planta y el perfil

93 Borramos y tenemos el resultado final.

94 Acotamos y tenemos el resultado final.
