TANGENCIAS. Ejercicio. Nº 1- Circunferencias de 13 mm de radio tangentes a la recta r en el punto T.

Presentaciones similares


Presentación del tema: "TANGENCIAS. Ejercicio. Nº 1- Circunferencias de 13 mm de radio tangentes a la recta r en el punto T."— Transcripción de la presentación:

1 TANGENCIAS

2 Ejercicio. Nº 1- Circunferencias de 13 mm de radio tangentes a la recta r en el punto T.

3 1º.- Por el punto T trazamos una perpendicular a la recta r. Dado que los centros de las circunferencias tangentes a una recta se encuentran sobre una perpendicular a la recta.

4 2º.- Con centro en el punto T trazamos una circunferencia de radio 13 mm en este caso. Que nos determinan los puntos O y O 1 que son los centros de las circunferencias tangentes a la recta r en el punto T.

5 3º.- Con centro en los puntos O y O 1 trazamos las circunferencias de radio 13 mm. Que pasan por el punto T y son tangentes a la recta r.

6 Ejercicio. Nº 2- Circunferencias de radio 15mm tangentes a la circunferencia dada en el punto T.

7 1º.- Unimos el centro de la circunferencia O con el punto T. Dado que los centros de las circunferencias tangentes a una circunferencia se encuentran sobre la recta que une el centro con el punto de tangencia.

8 2º.- Con centro en el punto T trazamos una circunferencia de radio 15 mm en este caso. Que nos determinan los puntos O 1 y O 2 que son los centros de las circunferencias tangentes a la circunferencia dada en el punto T.

9 3º.- Con centro en los puntos O 1 y O 2 trazamos las circunferencias de radio 15 mm. Que pasan por el punto T y son tangentes a la circunferencia dada.

10 Ejercicio. Nº 3 - Rectas tangentes a una circunferencia dada y paralelas a la dirección d.

11 1º.- Por el centro O de la circunferencia trazamos una perpendicular a la dirección d, pues como las rectas tangentes a una circunferencia son perpendiculares a radio que determina el punto de tangencia, las tangentes que buscamos tienen que pasar por los puntos T y T 1.

12 2º.- Por los puntos T y T 1 trazamos las rectas t y t 1 paralelas a la dirección dada d que serán perpendiculares a radio de la circunferencia dada.

13 Ejercicio Nº 4.- Circunferencia que pase por el punto P y sea tangente a la dada en T.

14 1º.- Unimos el centro de la circunferencia punto O con el punto de tangencia punto T. Pues el centro de la circunferencia tangente se encuentra en esta recta.

15 2º.- Unimos los puntos P y T y trazamos la mediatriz, pues el centro de la circunferencia que pasa por dos punto se encuentra en la mediatriz del segmento que une ambos puntos.

16 3º.- El punto O 1 de intersección de la mediatriz y la recta OT es el centro de la circunferencia tangente a la dada en el punto T y que pasa por el punto dado P.

17 4º.- Con centro en el punto O 1 trazamos la circunferencia que pasa por el punto P y es tangente a la circunferencia dada en el punto T.

18 Ejercicio Nº 5.- Circunferencia que pase por el punto P y sea tangente a una recta r en un punto T.

19 1º.- Por el punto T trazamos una perpendicular a la recta r, sobre la que tiene que estar el centro de la circunferencia tangente a la recta r.

20 2º.- Unimos los puntos P y T y trazamos la mediatriz, pues el centro de la circunferencia que pasa por dos punto se encuentra en la mediatriz del segmento que une ambos puntos.

21 3º.- El punto O 1 de intersección de la mediatriz y la recta perpendicular a la recta r es el centro de la circunferencia tangente a la dada en el punto T y que pasa por el punto dado P.

22 4º.- Con centro en el punto O 1 trazamos la circunferencia que pasa por el punto P y es tangente a la recta r dada en el punto T.

23 Ejercicio Nº 6.- Trazar las rectas tangentes a la circunferencia de centro O dada, desde un punto dado P.

24 1º.- Unimos el centro O de la circunferencia con el punto P.

25 2º.- Trazamos la mediatriz del segmento O-P.

26 3º.-Por el punto de intersección de la mediatriz con al segmento O-P, punto O 1, trazamos la circunferencia que pasa por P y por O y corta a la circunferencia en los puntos T y T 1.

27 4º.-Unimos el punto P con T y T1 y nos determinan las tangentes a la circunferencia desde el punto P.

28 Ejercicio Nº 7.- Trazar las tangentes exteriores a las circunferencias dadas.

29 1º.-Unimos el centro O con el centro de homología O 1.

30 2º.- Hallamos el punto medio de O- O 1 punto 1, mediante la mediatriz de O- O 1.

31 3º.- Trazamos una circunferencia de centro 1 que pase por los centros O y O 1.

32 4º.- Con centro en O trazamos una circunferencia de radio R-r que corta a la anterior en los puntos 2 y 3.

33 5º.- Unimos el centro O con los puntos 2 y 3, y obtenemos los puntos de tangencia T y T 1.

34 6º.- Por O 1 trazamos paralelas a las rectas OT y OT 1 y nos determinan los puntos T 2 y T 3 que son los otros puntos de tangencia.

35 7º.- Unimos los puntos T y T 2 y los T 2 y T 3 y obtenemos las rectas tangentes a las circunferencias, que vemos que también son paralelas a las rectas O 1 -2 y O 1 -3.

36 Ejercicio Nº 8.-Trazar las tangentes interiores a las circunferencias dadas.

37 1º.-Unimos el centro O con el centro de homología O 1.

38 2º.- Hallamos el punto medio de O- O 1 punto 1, mediante la mediatriz de O- O 1.

39 3º.- Trazamos una circunferencia de centro 1 que pase por los centros O y O 1.

40 4º.- Con centro en O trazamos una circunferencia de radio R + r que corta a la anterior en los puntos 2 y 3.

41 5º.- Unimos el centro O con los puntos 2 y 3 y obtenemos los puntos de tangencia T y T 1.

42 6º.- Por O 1 trazamos paralelas a la rectas OT y OT 1 pero a distinto lado del la recta O-O 1 ( la recta OT 2 paralela a OT y la OT 3 paralela a OT 1 ), las rectas OT 2 y OT 3 y nos determinan los puntos T 2 y T 3 que son los otros puntos de tangencia.

43 7º.- Unimos los puntos T y T 2 y los T 2 y T 3 y obtenemos las rectas tangentes a las circunferencias, que vemos que también son paralelas a las rectas O 1 -2 y O 1 -3.

44 Ejercicio Nº 9.- Circunferencias de 20 mm de radio tangentes interiores a las dadas.

45 1º.- Con centro en O trazamos un arco de circunferencia de radio R + 20 mm y con centro en O 1 trazamos otro arco de radio r + 20, que corta al anterior en los puntos O 1 y O 2 que son los centros de los arcos de las circunferencias tangentes a las do circunferencias dadas.

46 2º.- Unimos O con O 2 y obtenemos el punto T que es el punto de tangente, si unimos O con O 3 nos determina T 1, si unimos O 1 con O 2 y O 3, se obtienen los puntos T 2 y T 3.

47 3º.- Con centro en O 1 y O 2 y radio 20 mm se trazan los arcos de circunferencia tangentes a las dadas.

48 Ejercicio N 10.- Circunferencias de 44 mm de radio tangentes exteriores a las dadas.

49 1º.- Con centro en O y en O 1, trazamos dos arcos de circunferencia de radio 44-R y 44-r, respectivamente que se cortan en O 2 y O 3 que son los centros de los arcos que buscamos.

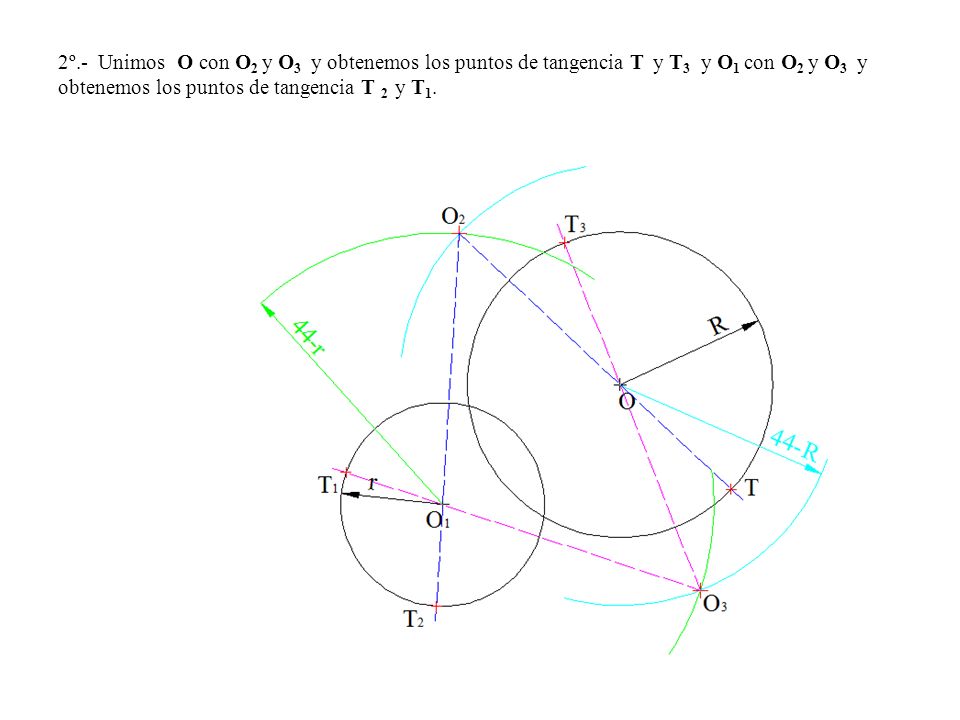

50 2º.- Unimos O con O 2 y O 3 y obtenemos los puntos de tangencia T y T 3 y O 1 con O 2 y O 3 y obtenemos los puntos de tangencia T 2 y T 1.

51 3º.- Con centro en O 2 y radio O 2 –T 2 = O 2 –T = 44 mm, trazamos el arco de la circunferencia que resulta tangente a las circunferencia dadas, con centro en O 3 y radio O 3 –T 3 = O 3 –T 3 = 44 mm, trazamos el arco de la circunferencia que resulta también tangente a las circunferencia dadas.

52 Ejercicio Nº 11.-Tangente a un arco de circunferencia en el que el centro no se conoce en un punto T del mismo.

53 1º.- Con centro en el punto T trazamos un arco de radio cualquiera.

54 2º.- Con centro en el punto 1 trazamos otro arco de radio igual que el anterior que corta en el punto 2 al arco dado.

55 3º.- Con centro en T y radio T-2 trazamos otro arco que corta en el punto 3 al de centro 1.

56 4º.- Por el punto 3 pasa la tangente, por lo tanto unimos este con el punto T y tenemos la tangente buscada.

57 Ejercicio Nº 12.- Unir dos rectas por medio de un arco de circunferencia de radio 10 mm.

58 1º -Caso. 1º.- Por el punto O trazamos un arco de circunferencia de radio 10 mm.

59 2º.- Con centro en el punto 1 y en el 2 trazamos dos arcos de radio 10 mm que se cortan en el punto O 1, que es en centro del arco tangente a las dos rectas dadas.

60 3º.- Con centro en el punto O 1 y radio 10 mm trazamos un arco de circunferencia que resulta el empalme de las rectas los punto 1 y 2 son los puntos de tangencia.

61 2º Caso

62 1º.- Trazamos paralelas a las rectas r y s a la distancia dada de 10 mm.

63 2º.- Los puntos de intersección de las paralelas puntos O, O 1, O 2 y O 3 son los centros de los arcos de circunferencias tangentes.

64 3º.- Por el centro O trazamos perpendiculares a las rectas r y s obtenemos los puntos de tangencia T y T 1.

65 4º.- Con centro en el punto O trazamos un arco de circunferencia de radio O-T = O-T 1 = 10 mm, que será tangente a las rectas r y s.

66 5º.- Por los centros O 1, O 2 y O 3 trazamos perpendiculares a las rectas r y s para obtener los puntos de tangencia T 2, T 3 ; T 4, T 5 ; T 6, T 7 que son los puntos de tangentes de los otros posibles arco de circunferencias tangentes a las rectas r y s.

67 4º.- Con centro en los puntos O 1, O 2, O 3, trazamos arcos de circunferencia de radio O 1 –T 2 = O 1 -T 3 =10mm; O 2 -T 4 = O 2 -T 5 =10mm; O 3 -T 6 = O 1 -T 7 = 10 mm, que serán tangentes a las rectas r y s.

68 Ejercicio Nº 13.- Dibujar a escala 3:2 la pieza dada.

69 1º.- Trazamos los ejes a la escala correspondiente.

70 2º.- Trazamos los círculos de radio 3 y 4.5 mm.

71 3º.- Trazamos las circunferencias de radio 6 y 7,5 mm.

72 4º.- Trazamos las rectas tangentes a las circunferencias.

73

74 4º.- Prolongamos la recta y trazamos el ángulo de 45º.

75 5º.- Borramos lo que sobra y tenemos el cuchillo.

76 Ejercicio Nº 14.- Dibujar a escala 3:2 la pieza dada.

77 1º.- Trazamos los ejes.

78 2º.- Trazamos las círculos de radio 3 y 6 mm.

79 3º.- Trazamos el circulo de radio 35,5 mm.

80 4º.- Trazamos el circulo de diámetro 22,5 mm.

81 5º.- Trazamos la recta que partiendo del punto 2 es tangente a la circunferencia de radio 6. Para ello unimos el punto 2 con el centro de la circunferencia, trazamos la mediatriz y trazamos la circunferencia que tiene centro en el punto 1 y radio hasta el centro de la circunferencia el punto de intersección el punto de tangencia buscado, se une este punto con el punto 2 y tenemos la tangente buscada.

82 6º.- Se repite el mismo procedimiento para el otro lado.

83 7º.- Para trazar las tangentes a la circunferencia y a la recta. Se traza una paralela a 9 mm y un círculos de 9 mm mayor que el que tenemos que enlazar, los puntos de intersección son los centros y los puntos de tangencia se determinan como se realizo anteriormente en otros ejercicios.

84 8º.- Para trazar el hexágono de lado dado trazamos un circulo del mismo radio que el lado.

85 9º.- Borramos y tenemos la figura dada.

86 Ejercicio Nº 15.- Dibujar a escala 3:4 la pieza dada.

87 1º.- Trazamos el eje.

88 2º.- Trazamos los ejes verticales y las líneas de principio y fin.

89 3º.- Trazamos las medidas en los extremos de la pinza a la escala 3/4 y unimos.

90 4º.- Trazamos los círculos 4.5 mm de radio en el extremo y unimos con el punto del eje determinado por la intersección del ejes vertical con el horizontal. Y los otros dos aplicando también la escala.

91 5º.- Con centro en el punto 1 trazamos un arco de radio 22.5 mm que nos determina el punto 2, con centro en el punto 3 realizamos la misma operación y hallamos el punto 4. Con centro en 3 y 4 trazamos los arcos de circunferencia que determinan la figura.

92 6º.- Trazamos las tangentes desde el punto a la circunferencia por el método visto anteriormente.

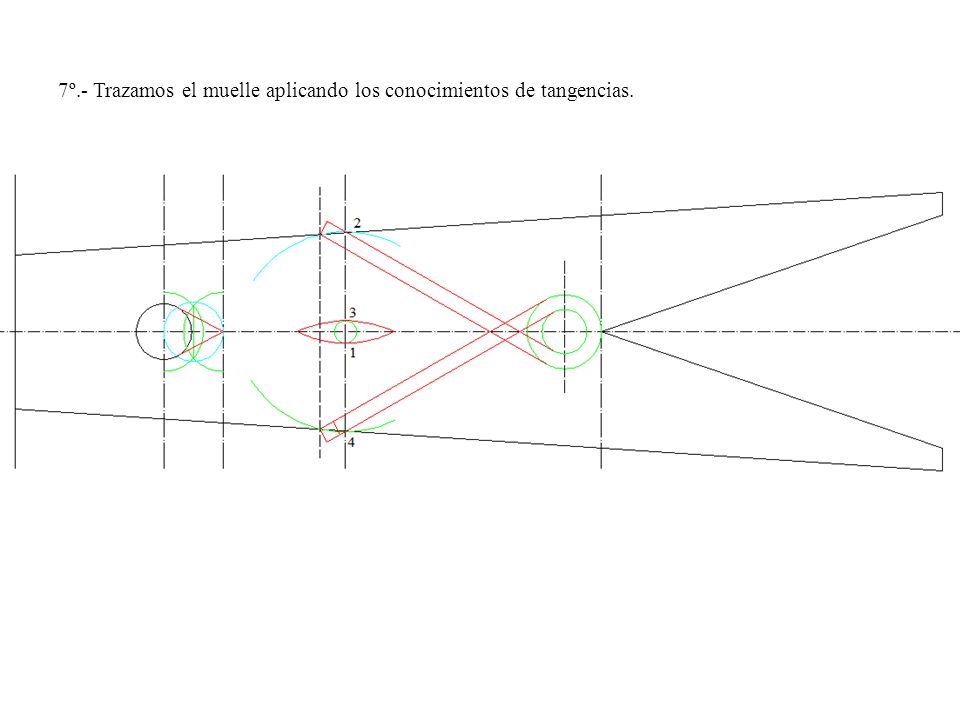

93 7º.- Trazamos el muelle aplicando los conocimientos de tangencias.

94 6º.- Trazamos los círculos de la izquierda de radio dado y paralelas al eje a la misma medida 22 a escala 3/4. Los puntos de intersección son los centros de los círculos.

95 6º.- Borramos y tenemos el resultado final.

96 Ejercicio Nº 16.- Dibujar a escala 2:1 la torre de la figura.

97 1º.- Trazamos el eje y la base de la torre.

98 2º.- Trazamos las paralelas a la base.

99 3º.- Trazamos la paralelas al eje para dibujar la anchura.

100 4º.- Trazamos la anchura del estrechamiento del cuello.

101 5º.- Borramos lo que sobra.

102 6º.- Trazamos una paralela a la arista inclinada a 20 mm y desde el punto de intersección de la horizontal y vertical un arco de 20 mm de radio, el punto de intersección es el centro del arco tangente y que pasa por la intersección.

103 7º.- Trazamos el arco que pasa por la intersección y es tangente a la recta.

104 8º.- Trazamos el arco de circunferencia, trazando una paralela a la vertical a una distancia de 5mm se determina el punto medio de esa paralela, este punto medio resulta el centro del arco de circunferencia.

105 9º.- Trazamos la paralela a la línea superior a 10 mm, seguidamente trazamos paralelas al eje a 8 mm a continuación paralelas a esta a 12 mm y por ultimo una paralela a 10 mm.

106 10º.- Borramos y tenemos el resultado final

107 Ejercicio Nº 17.- Dibujar a escala 3:2, el grifo de la figura.

108 1º.- Trazamos los ejes.

109 2º.- Trazamos las paralelas siguientes.

110 3º.- Trazamos las paralelas siguientes.

111 4º.- Trazamos las paralelas siguientes.

112 5º.- Trazamos las paralelas a 12 mm, después trazamos las siguientes a 8 mm y el arco de radio 8 mm. El punto de corte de la paralela a 8 mm y el arco nos determina el centro del arco, trazamos la perpendicular desde el centro y obtenemos el punto de tangente.

113 6º.- Trazamos el arco de circunferencia tangente y que pasa por el punto.

114 7º.- Trazamos el arco de circunferencia de radio 57 mm y las paralelas a 21 mm para trazar el arco de circunferencia tangente.

115 8º.- Trazamos el arco de circunferencia de radio mm y la paralela a 45mm para trazar el arco de circunferencia tangente.

116 9º.- Trazamos el arco de circunferencia tangente.

117 10º.- Trazamos las paralelas a 31,5 a continuación la paralela a 24 mm y seguidamente el arco de radio 81= que nos determina el centro del arco de circunferencia tangente.

118 11º.- Trazamos el arco de circunferencia tangente.

119 12º.- Prolongamos la línea sobre la que se encuentra el centro desde el extremo trazamos el arco de circunferencia de radio 60 mm, que nos determina el centro desde el que trazamos la circunferencia de radio 60 mm.

120 13º.- Trazamos el arco de radio 81= y la paralela a 21 que nos determinan el centro de la circunferencia tangente.

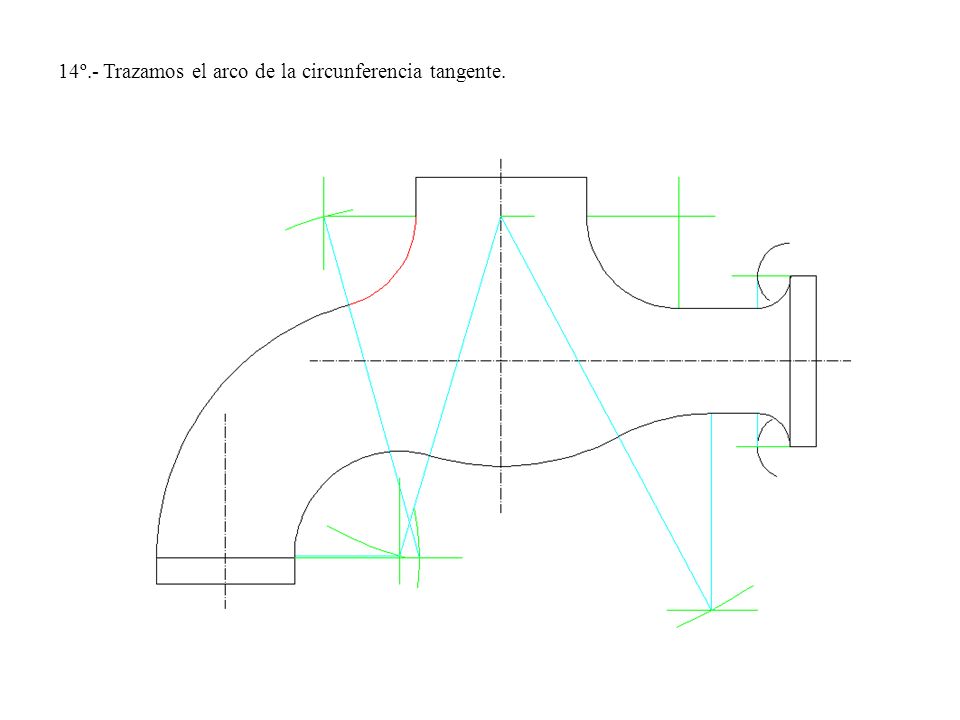

121 14º.- Trazamos el arco de la circunferencia tangente.

122 14º.- Borramos y tenemos el resultado final.

123 Ejercicio Nº 18.- Dibujar a escala 1:1 la figura siguiente.

124 1º.- Trazamos el eje vertical y la base de la jarra.

125 2º.- Trazamos la paralela superior y los lados inclinados laterales.

126 3º.- Trazamos el ángulo, como el ángulo central es de 60º el que forma con el eje será de 30º y por lo tanto el que forma con la línea superior horizontal será de 60º por formar un triangulo rectángulo. Construimos un ángulo de 60º grados y prolongamos el lado hasta el eje.

127 4º.- Hallamos el centro del arco y trazamos este.

128 5º.- Hallamos el centro del orto arco, para ello trazamos un arco de 340 mm de radio y centro en el centro del arco y desde el punto determinado paralelo a 28 mm otro arco de radio 170 mm la intersección resulta el centro del arco.

129 6º.- Hallamos el punto de tangencia uniendo los centros y trazamos el arco tangente a la circunferencia y que pasa por el punto.

130 7º.- Hallamos el centro trazando un circulo de radio 32 mm y nos determina la intersección con la prolongación de la horizontal superior y se traza el arco.

131 8º.- Hallamos el centro tal como vemos en la figura.

132 9º.- Hallamos los puntos de tangencia, uniendo los centros y trazando una perpendicular al lado inclinado. Seguidamente trazamos el arco tangente a la circunferencia y al lado.

133 10º.- Borramos y tenemos el resultado final.
