1 Perspectiva Isométrica II

2 Ejercicio Nº 1.- Completa el perfil izquierdo y dibuja utilizando la escala dada, la perspectiva isométrica de la pieza dada por sus vistas. No apliques el coeficiente de reducción isométrico. Utiliza el punto R como referencia.

3 Paso 1: Completamos el perfil en el que vemos que sobra una línea y falta otra.

4 Paso 2: La escala dada es 2: 1. Por R trazamos los ejes Z, X e Y.

5 Paso 3: Llevamos las medidas sobre los ejes a escala 2:1.

6 Paso 4: Trazamos las aristas del paralelepípedo que contiene la pieza.

7 Paso 5: Trazamos el eje de simetría.

8 Paso 6: Trazamos las anchuras y las alturas de la base y de la parte posterior.

9 Paso 7: Trazamos la altura del plano inclinado que vemos en el alzado.

10 Paso 8: Trazamos los planos inclinados.

11 Paso 9: Borramos

12 Paso 10: Trazamos la anchura de los laterales.

13 Paso 11: Trazamos la anchura de las paredes laterales.

14 Paso 12: Trazamos la altura del plano inclinado.

15 Paso 13: Trazamos aristas que faltan del plano inclinado.

16 Paso 14: Resultado final.

17 Ejercicio Nº 2.- Dibuja a escala 1:1, la perspectiva isométrica (sin reducción), de la "pieza bloque" dada por sus vistas, situándola de modo que el alzado se corresponda con la proyección isométrica sobre el plano OXZ (plano vertical derecho). Utiliza el punto R como referencia.

18 Paso 1:Trazamos los ejes a partir de R.

19 Paso 2: Trazamos las medidas totales sobre los ejes.

20 Paso 3: Trazamos las medidas totales de la pieza.

21 Paso 4: Trazamos la anchura y los ejes.

22 Paso 5: Trazamos la anchura del saliente.

23 Paso 6: Terminamos de trazar los ejes de los círculos.

24 Paso 7: Trazamos el círculo isométrico.

25 Paso 8: Se repite el mismo trazado para los otros dos.

26 Paso 9: Borramos.

27 Paso 10: Borramos y trazamos la profundidad de la acanaladura.

28 Paso 11: Trazamos el círculo inferior de la acanaladura.

29 Paso 12: Resultado fina.

30 Ejercicio Nº 3.- Dibuja a escala natural, la perspectiva isométrica de la pieza dada por sus vistas. Sin tener en cuenta el coeficiente de reducción isométrico.

31 Paso 1: Trazamos los ejes isométricos

32 Paso 2: Llevamos las medidas totales sobre los ejes.

33 Paso 3: Trazamos las aristas exteriores de la pieza.

34 Paso 4: Trazamos el plano posterior de la pieza.

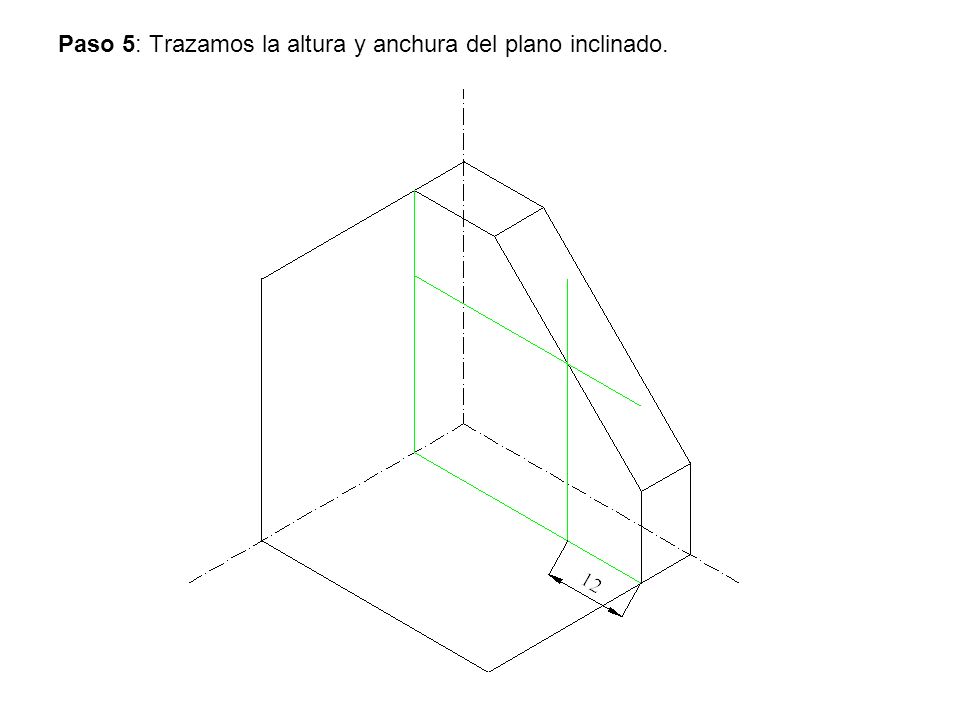

35 Paso 5: Trazamos la altura y anchura del plano inclinado.

36 Paso 6: Trazamos el plano inclinado.

37 Paso 7: Trazamos el entrante del plano inclinado.

38 Paso 8: Borramos y trazamos el resto del entrante.

39 Paso 9: Trazamos el circulo isométrico en el plano XOY. Que es donde podemos trazarlo.

40 Paso 10: Llevamos los ejes al plano inclinado. Primero trazamos las líneas desde la prolongación de los ejes hasta el plano inclinado seguidamente los ejes paralelos a la aristas.

41 Paso 11: Subimos las medidas de los ejes desde el circulo inferior hasta los ejes del plano inclinado. Seguidamente trazamos la elipse conociendo los dos ejes.

42 Paso 12: Tenemos el resultado final.

43 Ejercicio Nº 4.-. Partiendo de las dos vistas dadas, completa el perfil derecho y dibuja la perspectiva isométrica de la pieza a escala 3:2. No es necesario tener en cuenta el coeficiente de reducción isométrico.

44 Paso 1: Completamos el perfil derecho.

45 Paso 2: Trazamos los ejes.

46 Paso 3: Trazamos las medidas de largo, ancho y alto.

47 Paso 4: Completamos el paralelepípedo.

48 Paso 5: Trazamos las medidas del plano inclinado.

49 Paso 6: Trazamos el otro plano inclinado y borramos.

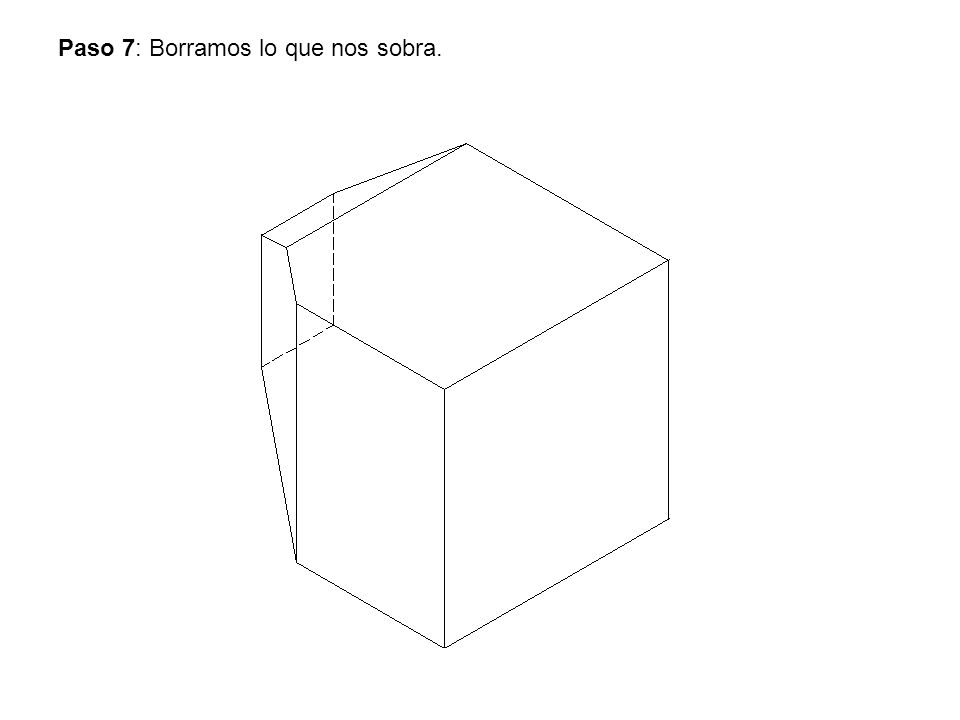

50 Paso 7: Borramos lo que nos sobra.

51 Paso 8: Trazamos el plano inclinado frontal.

52 Paso 9: Trazamos las medidas superiores de la acanaladura.

53 Paso 10: Determinamos el punto de intersección del plano inclinado con la acanaladura.

54 Paso 11: Borramos y vemos que nos falta una línea.

55 Paso 12: Vemos el resultado final.
