1 Plano de Proyección 1 2 Rayo proyectante PROYECCIÓN SOBRE EL PLANO DE PROYECCION FRONTAL (VISTA FRONTAL) 1.Colocamos el plano de proyección detrás de la pieza, paralelo a sus caras principales 2.Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 3.Uniendo vértices obtenemos la proyección de las aristas de la pieza 4.Uniendo aristas obtenemos la proyección de las caras de la pieza (Vista Frontal o Vista Anterior) Prof. Ricardo Morano Hacer clic para continuar

2 Prof. Ricardo Morano PLANO DE PROYECCION PROYECCIÓN SOBRE EL PLANO DE PROYECCION INFERIOR (VISTA SUPERIOR) 1.Colocamos el plano de proyección debajo de la pieza, paralelo a sus caras principales 2.Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 3.Uniendo vértices obtenemos la proyección de las aristas de la pieza 4.Uniendo aristas obtenemos la proyección de las caras de la pieza (Vista Superior) Hacer clic para continuar

3 PLANO LATERAL PROYECCIÓN SOBRE EL PLANO LATERAL (VISTA LATERAL IZQUIERDA) 1.Colocamos el plano de proyección a la derecha de la pieza, perpendicular a los planos de proyección frontal y superior 2.Proyectamos cada vértice haciendo pasar por él un rayo proyectante. El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección 3.Uniendo vértices obtenemos la proyección de las aristas de la pieza 4.Uniendo aristas obtenemos la proyección de las caras de la pieza (Vista Lateral Izquierda). 7 Prof. Ricardo Morano Hacer clic para continuar

4 1 2 PL. PROY. SUPERIOR PL. PROY. FRONTAL PLANO LATERAL Rayo proyectante Cuando terminamos el proceso de proyección obtenemos las tres vistas sobre los planos correspondientes Prof. Ricardo Morano Hacer clic para continuar

5 1 2 VISTA SUPERIOR 7 VISTA DE FRENTE VISTA LATERAL IZQUIERDA Observa que las tres vistas están relacionadas entre sí. Mediante líneas de trazos vemos que hay una correspondencia entre las posiciones que ocupan las tres vistas. Prof. Ricardo Morano Hacer clic para continuar

6 VISTA SUPERIOR 7 VISTA DE FRENTE Para situar todas las vistas en el mismo plano es necesario girar el plano lateral y el plano de proyección superior hasta que coincidan con el plano de proyección frontal. VISTA LATERAL IZQ. Prof. Ricardo Morano Hacer clic para continuar

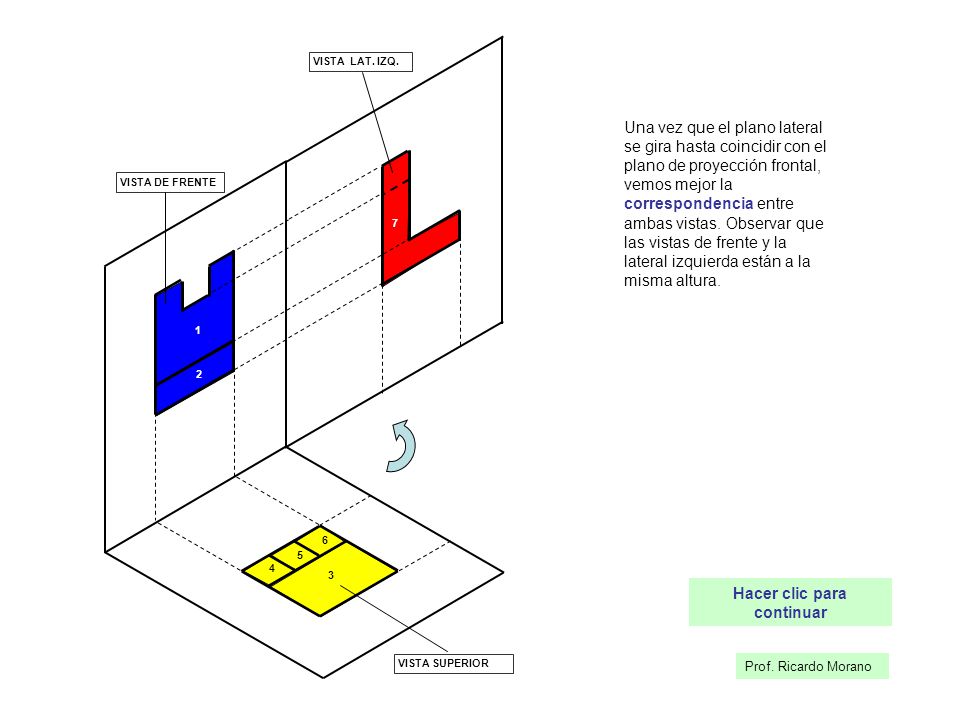

7 1 2 VISTA SUPERIOR VISTA DE FRENTE 3 7 VISTA LAT. IZQ. Una vez que el plano lateral se gira hasta coincidir con el plano de proyección frontal, vemos mejor la correspondencia entre ambas vistas. Observar que las vistas de frente y la lateral izquierda están a la misma altura. Prof. Ricardo Morano Hacer clic para continuar

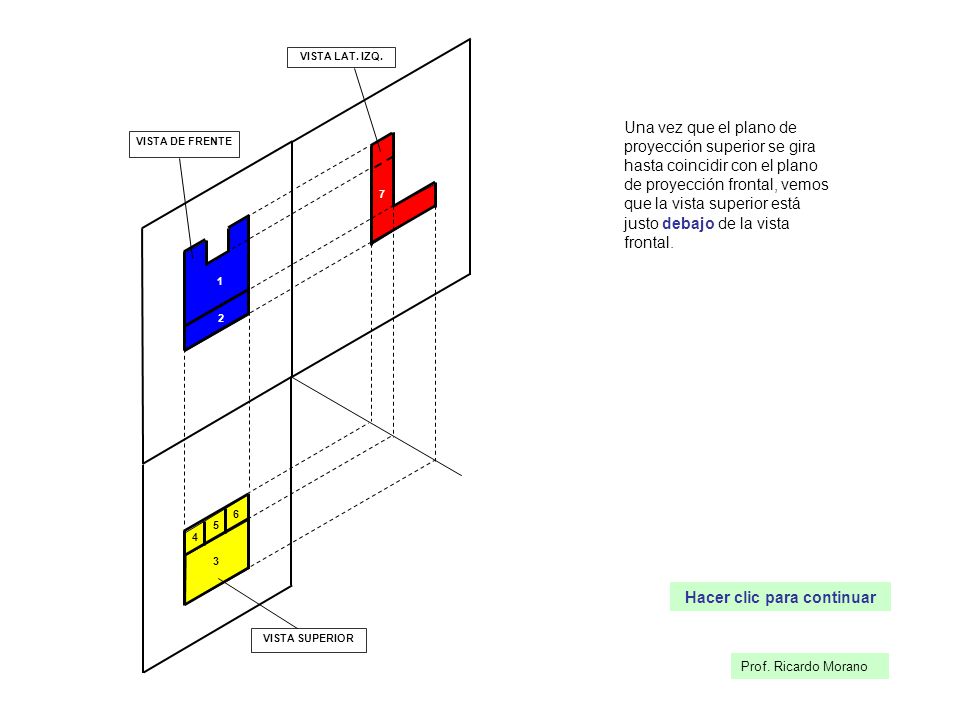

8 1 2 VISTA SUPERIOR VISTA DE FRENTE 3 7 VISTA LAT. IZQ. Una vez que el plano de proyección superior se gira hasta coincidir con el plano de proyección frontal, vemos que la vista superior está justo debajo de la vista frontal. Prof. Ricardo Morano Hacer clic para continuar

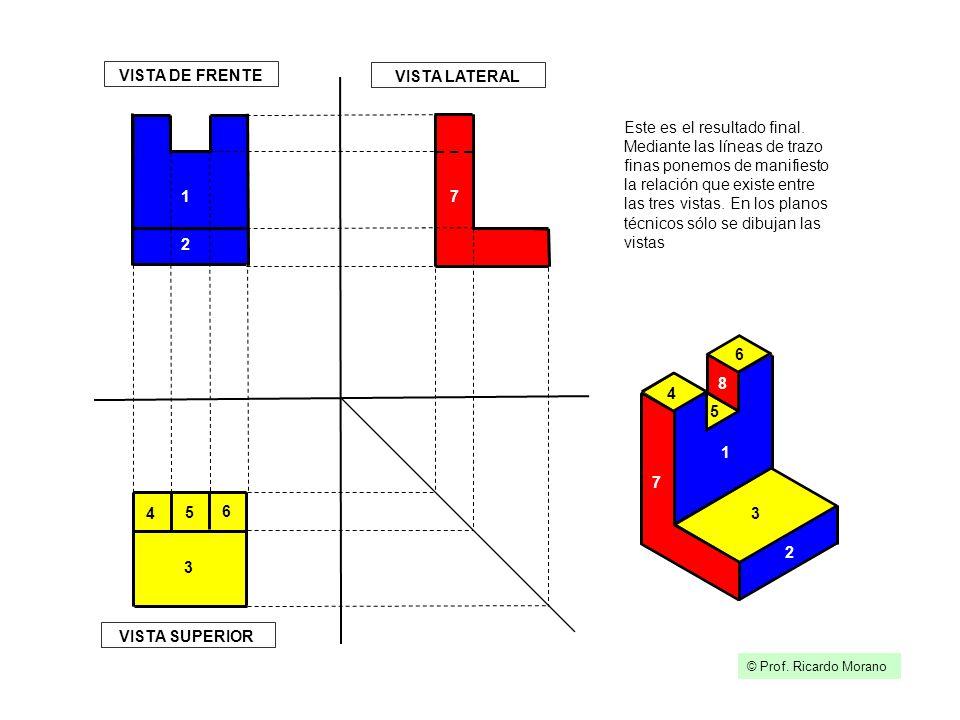

9 Este es el resultado final. Mediante las líneas de trazo finas ponemos de manifiesto la relación que existe entre las tres vistas. En los planos técnicos sólo se dibujan las vistas VISTA DE FRENTE VISTA LATERAL VISTA SUPERIOR © Prof. Ricardo Morano
