1 Dibujo de las vistas de una pieza Vamos a ver cómo se dibujan las vistas de la pieza mostrada en la figura, utilizando un papel cuadriculado (cuadrícula grande), de manera que cada cuadrícula de la pieza equivale a una cuadrícula del papel.

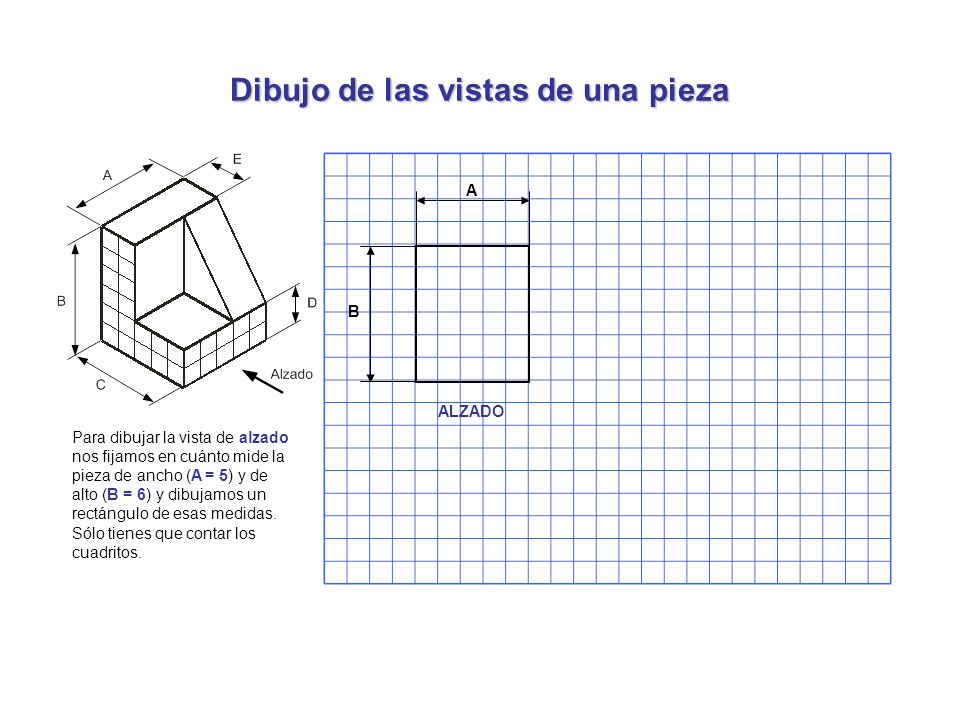

2 Dibujo de las vistas de una pieza A B Para dibujar la vista de alzado nos fijamos en cuánto mide la pieza de ancho (A = 5) y de alto (B = 6) y dibujamos un rectángulo de esas medidas. Sólo tienes que contar los cuadritos. ALZADO

3 Dibujo de las vistas de una pieza La cara que tenemos más cerca mide D = 2 cuadros de altura, por tanto trazamos una línea a dos cuadros de la base del rectángulo que contiene a la vista de alzado. D A B ALZADO

4 Dibujo de las vistas de una pieza Para terminar la vista de alzado, observa que tanto la rampa como la cara vertical tienen la misma altura (4 cuadros). Sin embargo, la rampa tiene 2 cuadros de ancho y la cara vertical 3. D A B ALZADO La cara vertical y la rampa tienen la misma altura.

5 Dibujo de las vistas de una pieza La vista en planta se sitúa justo debajo de la vista de alzado y en ella vemos la pieza desde arriba. Sus dimensiones serán A = 5 y C = 5, es decir, un cuadrado de 5 x 5. D A B PLANTA C

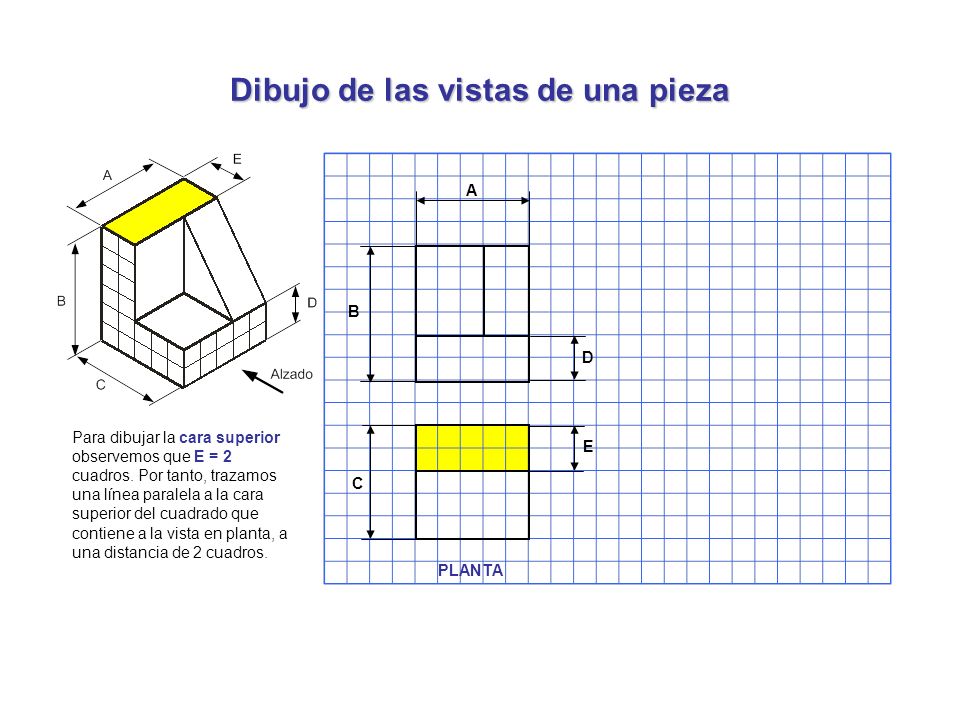

6 Dibujo de las vistas de una pieza Para dibujar la cara superior observemos que E = 2 cuadros. Por tanto, trazamos una línea paralela a la cara superior del cuadrado que contiene a la vista en planta, a una distancia de 2 cuadros. D A B PLANTA E C

7 Dibujo de las vistas de una pieza Para dibujar la cara inferior y la rampa observemos que las dos tienen una profundidad de 3 cuadros, pero distinto ancho. Por tanto, trazamos una línea que separe ambas caras, de manera que la rampa tenga 2 cuadros de ancho. D A B PLANTA E C La cara inferior y la rampa tienen la misma profundidad.

8 Dibujo de las vistas de una pieza La vista de perfil izquierdo se dibuja a la derecha del alzado, a su misma altura. En principio, dibujamos un rectángulo de altura B = 6 y ancho C = 5 cuadros. Después borraremos las líneas que sobren. D A B PERFIL IZQUIERDO E C C B

9 Dibujo de las vistas de una pieza Observemos que la cara más cercana tiene forma de L. Por tanto, la dibujamos así, teniendo en cuenta las dimensiones D = 2 y E = 2 cuadros. D A B PERFIL IZQUIERDO E C C B E D

10 Dibujo de las vistas de una pieza La cara correspondiente a la rampa tiene forma de triángulo rectángulo. Observa que la rampa tiene una altura de 4 cuadros y una profundidad de 3cuadros. Su longitud no importa. Para terminar, borramos las líneas que sobran. D A B PERFIL IZQUIERDO E C C B E D

11 Dibujo de las vistas de una pieza Este sería el resultado final. La vista de alzado y la vista en planta están en la misma vertical y tienen el mismo ancho (A), mientras que las vistas de alzado y de perfil están en la misma horizontal y tienen la misma altura (B).
