1 SEGUIMIENTO DE PENDIENTES RESULTANTES DE EVENTOS EN EL SISTEMA
Septiembre 01 de 2010

2 Estadísticas de Eventos Tendencia Número de Eventos 2006 - 2010

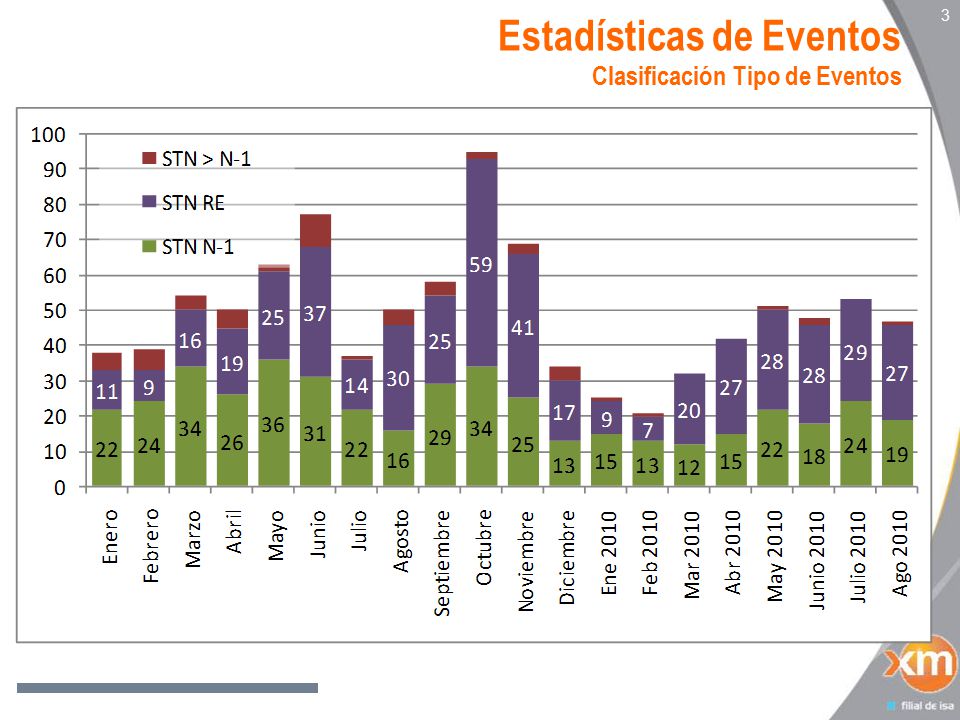

3 Estadísticas de Eventos Clasificación Tipo de Eventos
3 Estadísticas de Eventos Clasificación Tipo de Eventos

4 Estadísticas de Eventos Clasificación Tipo de Eventos - 2010
4 Estadísticas de Eventos Clasificación Tipo de Eventos

5 Plantilla opcional para títulos
Todos los derechos reservados para XM S.A. E.S.P ESTADO DE IMPLEMENTACIÓN DE RECOMENDACIONES Plantilla opcional para títulos

6 # de Eventos con recomendaciones por Empresa
- Agosto 31 de NOTAS: El pendiente de ISA del 2009 se completara la segunda semana de septiembre Los pendientes de TRANSELCA tienen cronograma de finalización y un pendiente se redefinirá por reconfiguración de líneas.

7 Total Recomendaciones Finalizadas por Empresa 2008 - 2010

8 Plantilla opcional para títulos
Todos los derechos reservados para XM S.A. E.S.P CLASIFICACIÓN DE RECOMENDACIONES PENDIENTES Plantilla opcional para títulos

9 CLASIFICACIÓN DE PENDIENTES DE EVENTOS
9 CLASIFICACIÓN DE PENDIENTES DE EVENTOS Se presenta una propuesta adoptada para clasificar las actividades que quedan pendientes de los estudios de eventos relevantes que ocurren en el sistema y que son seleccionados con base en el Acuerdo CNO 401. La clasificación propuesta por categorías es la siguiente: 1.SUPERVISIÓN Y REGISTROS DE FALLA [20/72] 1.a. Falta de equipos RDF 1.b. Desajuste de la estampa de tiempo de RDF. 1.c. Falta de Supervisión de la operación en tiempo real (SCADA) 1.d. Falta de Señales de SOE

10 CLASIFICACIÓN DE PENDIENTES DE EVENTOS
10 CLASIFICACIÓN DE PENDIENTES DE EVENTOS 2. PROTECCIONES, CONTROL Y COMUNICACIONES[24/72] 2.a. Problemas de ajuste de alcances y tiempos de las protecciones 2.b. Problemas de coordinación de protecciones 2.c. Problemas de canal de telecomunicaciones. 2.d. Limitación y/o problemas de equipos 2.e. Operación inadecuada de recierres 3. EQUIPOS DEL SISTEMA DE POTENCIA [5/72] 2.a. Problemas de operación de equipos de potencia 2.b. Limitaciones asociadas a los equipos

11 CLASIFICACIÓN DE PENDIENTES DE EVENTOS
11 CLASIFICACIÓN DE PENDIENTES DE EVENTOS 4. ESQUEMAS SUPLEMENTARIOS [3/72] Hace referencia a los diferentes esquemas que aunque no estén reglamentados por la CREG, de común acuerdo entre el agente y XM, se vea conveniente su implementación para mejorar la confiabilidad de la atención de la demanda del SIN. 5. PRACTICAS OPERATIVAS [7/72] 5.a. Maniobras durante mantenimientos 5.b. Procedimientos de restablecimiento 5.c. Maniobras durante operación normal 5.d. Prácticas de mantenimiento preventivo 6. OTROS [13/72] 6.a Problemas de desbalances de corriente por fases 6.b. Problemas que no pueden ser clasificados por falta de información

12 CLASIFICACIÓN DE PENDIENTES DE EVENTOS

13 CRITICIDAD DE PENDIENTES DE EVENTOS
13 CRITICIDAD DE PENDIENTES DE EVENTOS Se proponen los siguientes criterios de asociados a garantizar la operación segura y confiable del SIN : 1. Afectación de la demanda del SIN: En este caso se seleccionaran los eventos de mayor impacto en DNA que afecten un área o subárea del SIN. 2. Afectación de la confiabilidad del STN: Eventos de salida de elementos del STN mayor a N-1 de mayor impacto en la confiabilidad. 3. Reincidencia de eventos: Eventos del STN que se presenten de forma reiterativa, que requieran tomar acciones urgentes. 4. Falta de información: Eventos en los cuales no fue posible identificar las causas debido a la falta de información.

14 CLASIFICACIÓN POR CRITICIDAD DE PENDIENTES DE EVENTOS

15 CLASIFICACIÓN POR CRITICIDAD DE PENDIENTES DE EVENTOS - RIESGOS

16
