EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados 1 Determinar la proyección P’’ (cilíndrica) del punto P (cónico) que pertenece al plano definido por las rectas a y b. V’’ a’’ b’’ a b P
2

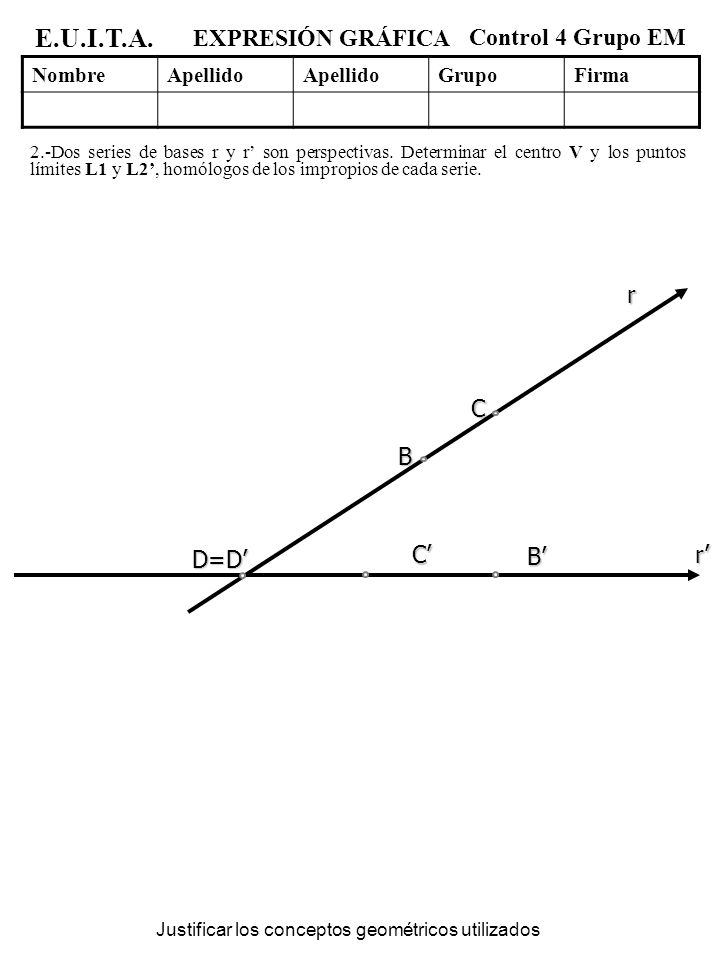

EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados 2.-Dos series de bases r y r’ son perspectivas. Determinar el centro V y los puntos límites L1 y L2’, homólogos de los impropios de cada serie. D=D’ B CrB’ C’ r’
3

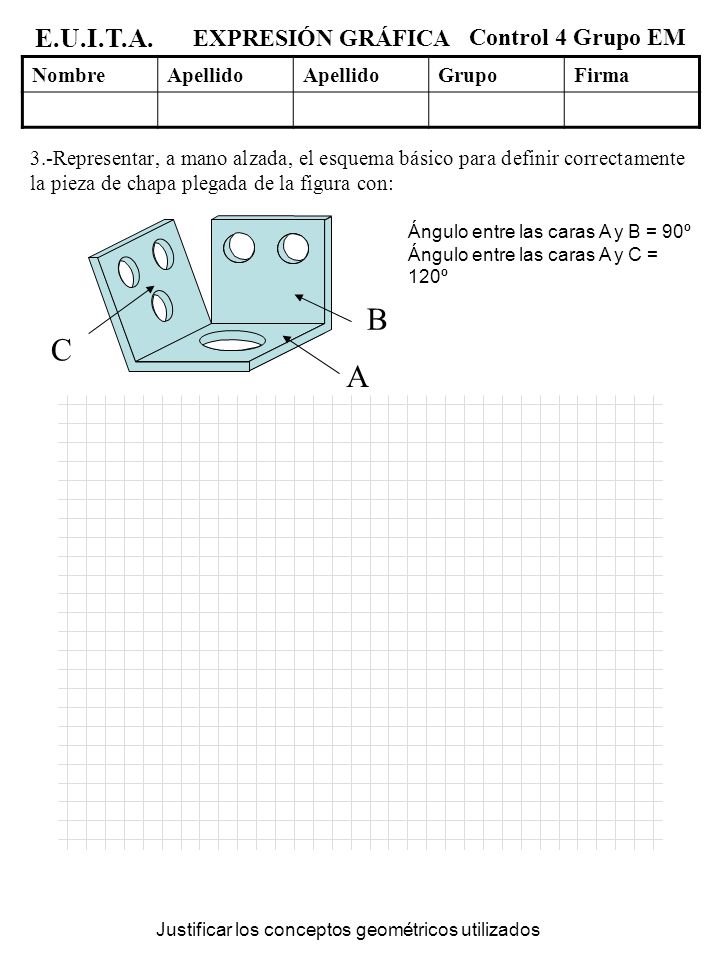

EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados 3.-Representar, a mano alzada, el esquema básico para definir correctamente la pieza de chapa plegada de la figura con: A B C Ángulo entre las caras A y B = 90º Ángulo entre las caras A y C = 120º
4

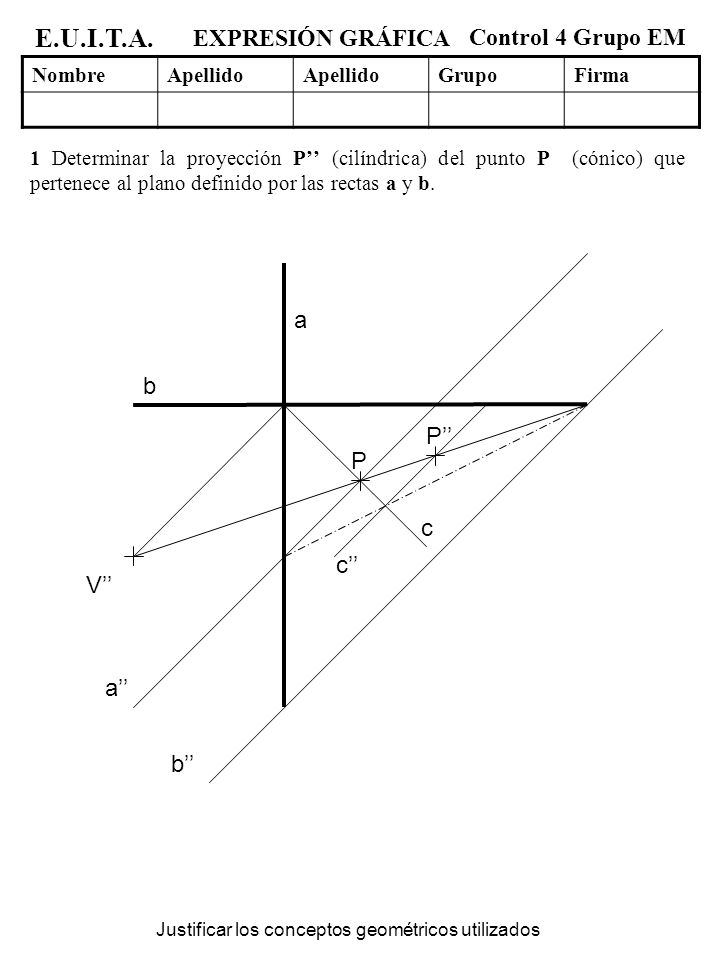

EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados V’’ a’’ b’’ a b P P’’ c c’’ 1 Determinar la proyección P’’ (cilíndrica) del punto P (cónico) que pertenece al plano definido por las rectas a y b.
5
EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados 2.-Dos series de bases r y r’ son perspectivas. Determinar el centro V y los puntos límites L1 y L2’, homólogos de los impropios de cada serie. D=D’ B CrB’ C’ r’ V L1 L2’
6

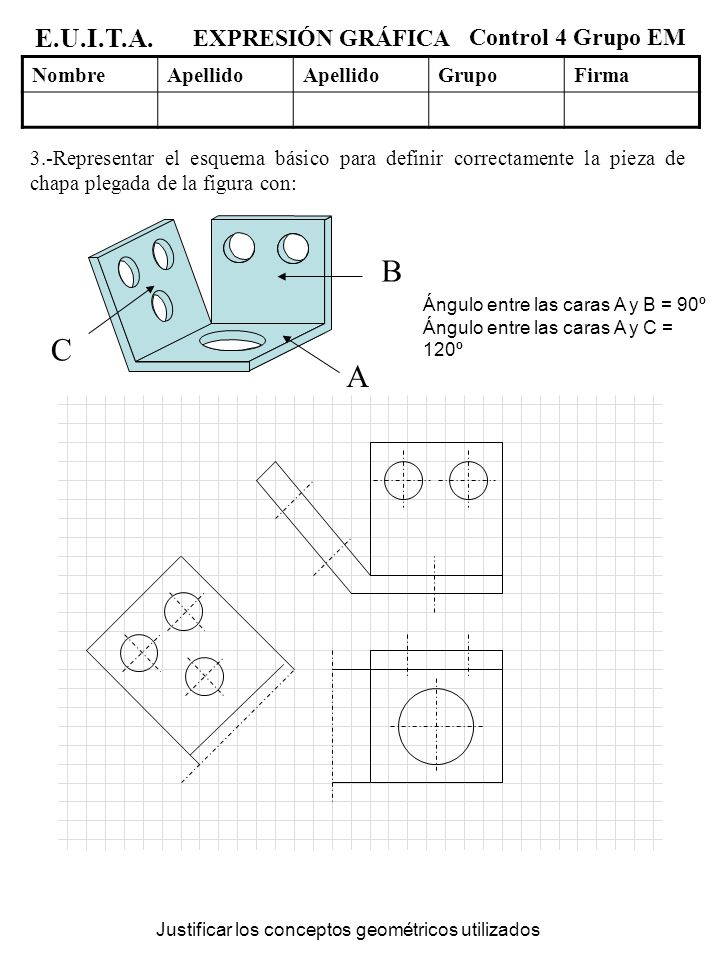

EXPRESIÓN GRÁFICA Control 4 Grupo EM NombreApellido GrupoFirma E.U.I.T.A. Justificar los conceptos geométricos utilizados 3.-Representar el esquema básico para definir correctamente la pieza de chapa plegada de la figura con: A B C Ángulo entre las caras A y B = 90º Ángulo entre las caras A y C = 120º
