Sistemas de protección contra incendio y sus principales componentes
3
Mirada general Sistemas de protección contra incendio y sus elementos principales Sistemas de rociadores automáticos en tubería húmeda Válvula de alarma Tyco FP Modelo AV-1 Sistemas de rociadores automáticos en tubería seca Válvula seca Tyco FP Modelo DPV-1 Sistemas de Diluvio Actuación húmeda, seca y eléctrica Sistemas de espumas Sistemas de preacción Válvula de diluvio Tyco FP Modelo DV-5 April 16, 2017
4
Mirada general Otros componentes principales de los sistemas contra incendio Tuberías de acero para sistemas contra incendio Allied Sistema ranurado Grinnell Rociadores y boquillas Tyco Fire Products Tuberías y accesorios CPVC Blazemaster April 16, 2017
5
Sistemas Humedos para la protección contra incendio
6
Sistema de rociadores en tubería húmeda
April 16, 2017
7
Válvula TFP de Alarma AV-1
Completa línea de válvulas de alarma Cuerpos de hierro dúctil Listadas UL/CUL así como aprobadas FM Uso compatible con cámaras de retardo RC-1 Puede instalarse en posición vertical u horizontal Conexiones: Brida x Brida, Brida x Ranura y Ranura x Ranura April 16, 2017
8
Operación de válvula de alarma AV-1
April 16, 2017
9
Operación de válvula de alarma AV-1
April 16, 2017
10
Operación de válvula de alarma AV-1
April 16, 2017
11
Operación de válvula de alarma AV-1
April 16, 2017
12
Operación de válvula de alarma AV-1
April 16, 2017
13
Operación de válvula de alarma AV-1
April 16, 2017
14
Sistema de rociadores en tubería seca
April 16, 2017
15
Válvula TFP para Tubería Seca DPV-1
Reseteo externo y simple 250 psi (17,2 bar) Diseño único de clapeta que permite una válvula compacta No requiere sebado con agua Trims pre-ensamblados compactos April 16, 2017
16
Válvula TFP de Diluvio DV-5
Una sóla parte interna Sin ensamble de clapeta alguna Cuerpo de hierro dúctil Recubrimiento interno y externo Reseteo externo Operación de diafragma Aguas duras y agua de mar Diluvio, Preacción y Espuma April 16, 2017
17
Sistemas de diluvio (DV-5)
La válvula de diluvio DV-5 es utilizada para controlar el flujo de agua a través del sistema de diluvio en respuesta a un incendio Sistema con activación “húmeda” April 16, 2017
18
Activación Húmeda DV-5 Válvula de cierre
Válvula de suministro al diafragma Estación de control manual Válvula automática de cierre Válvula automática para dren Switch de presión Campana hidráulica Panel de activación Boquilla Rociador April 16, 2017
19
Sistemas de diluvio (DV-5)
Los sistemas de diluvio son utilizados en instalaciones con riesgos especiales haciendo uso de boquillas abiertas Sistema con activación “seca” April 16, 2017
20
Activación Seca DV-5 Válvula de cierre
Válvula de suministro al diafragma Estación de control manual Válvula automática de cierre Válvula automática para dren Switch de presión Campana hidráulica Panel de activación Boquilla Detector pneumático Actuador aire/agua Suministro de aire Suministro de presión para aire April 16, 2017
21
Sistemas de diluvio (DV-5)
En un sistema de diluvio el agua es enteramente aplicada en el área de protección. Sistema con activación “eléctrica” April 16, 2017
22
Activación Eléctrica DV-5 Válvula de cierre
Válvula de suministro al diafragma Estación de control manual Válvula automática de cierre Válvula automática para dren Switch de presión Campana hidráulica Panel de activación Boquilla Detector de humo/calor Válvula solenoide April 16, 2017
23
Sistemas de diluvio con descarga de espuma
Al ser actuado el sistema, pasa agua hacia el tanque vejiga y hacia la válvula hidráulica de control de solución. El concentrado pasa a través del proporcionador a la tubería del sistema para ser descargada en solución en el área de protección. April 16, 2017
24
Sistemas de preacción “single interlock”
Una pre-alarma de fuego provee del tiempo suficiente para una extinción alternativa antes de que actúe cualquier rociador. La pérdida de la presión de supervisión no activa el sistema. ….. Suministro de aire Switch de presión de aire Válvula check April 16, 2017
25
Sistemas de preacción “double interlock”
Diseñados para aplicaciones tales como áreas refrigeradas que requieren la máxima protección contra una operación no deseada del sistema de rociadores. Se requiere de dos eventos independientes causados por una condición real de fuego para activar el sistema. ….. 5. Válvula de cierre seguro April 16, 2017
26
Operación de la Válvula TFP de Diluvio DV-5
Recape Una sóla parte interna Sin ensamble de clapeta alguna Cuerpo de hierro dúctil Recubrimiento interno y externo Reseteo externo Operación de diafragma Aguas duras y agua de mar Diluvio, Preacción y Espuma April 16, 2017
27
Operación válvula de diluvio DV-5
April 16, 2017
28
Operación válvula de diluvio DV-5
April 16, 2017
29
Operación válvula de diluvio DV-5
April 16, 2017
30
Operación válvula de diluvio DV-5
April 16, 2017
31
Operación válvula de diluvio DV-5
April 16, 2017
32
Operación válvula de diluvio DV-5
April 16, 2017
33
Operación válvula de diluvio DV-5
April 16, 2017
34
Operación válvula de diluvio DV-5
April 16, 2017
35
Operación válvula de diluvio DV-5
April 16, 2017
36
Operación válvula de diluvio DV-5
April 16, 2017
37
Operación válvula de diluvio DV-5
April 16, 2017
38
Operación válvula de diluvio DV-5
April 16, 2017
39
Operación válvula de diluvio DV-5
April 16, 2017
40
Operación válvula de diluvio DV-5
April 16, 2017
41

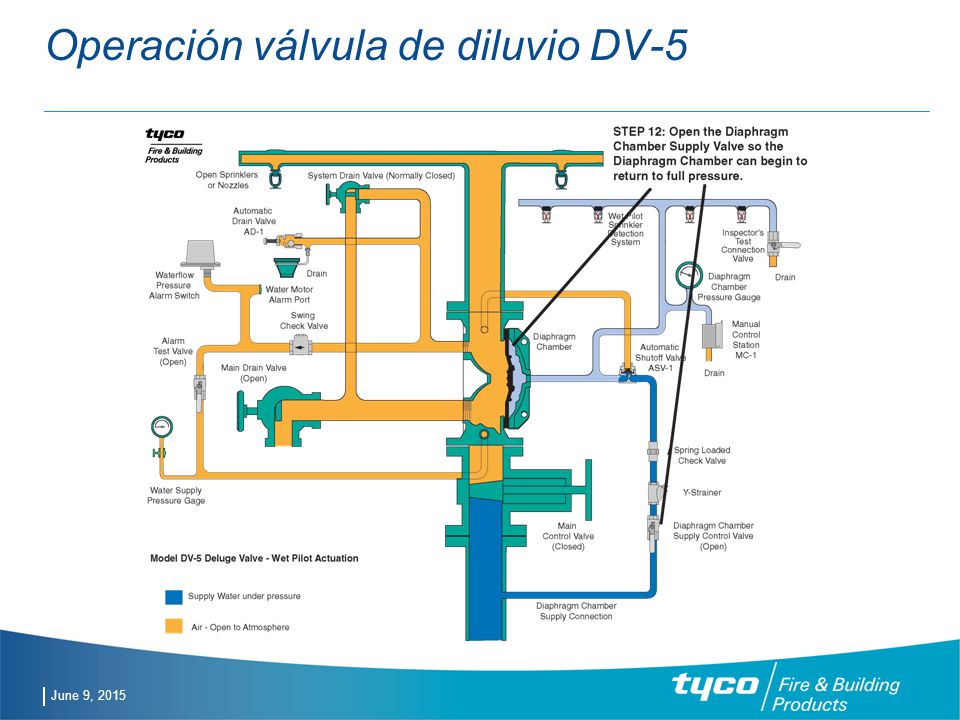

Operación válvula de diluvio DV-5
April 16, 2017
