1 SISTEMAS DE PROTECCION CONTRA INCENDIO Y SEGURIDAD TIPICOS PARA UN DATA CENTER

2 INDICE NORMATIVIDAD PROTECCION CONTRA INCENDIO SEGURIDAD
MONITOREO Y CONTROL DE SISTEMAS ELECTROMECANICOS INTEGRACION DE SISTEMAS

3 1.- NORMATIVIDAD LA PROTECCION DE LOS EQUIPOS DEDICADOS A LA TECNOLOGIA DE LA INFORMACION, ESTA DEFINIDA EN LOS SIGUIENTES STANDARES: NFPA75: PROTECTION OF INFORMATION TECHNOLOGY EQUIPMENT. Y LOS STANDARES DE REFERENCIA SIGUIENTES: NFPA 10: STANDARD PORTABLE FIRE EXTINGUISHERS E. NFPA 13: STANDARD FOR THE INSTALLATION OF SPRINKLERS SYSTEMS 2002E. NFPA 14: STANDARD FOR THE INSTALLATION OF STAND PIPE. PRIVATE HYDRANT AND HOSE SYSTEMS. 2003E. NFPA 70: NATIONAL ELECTRIC CODE 2002E QUE EN MEXICO CORRESPONDE CON LA NORMA NOM-001-SEDE-2005. NFPA 101: LIFE SAFETY CODE 2003E. NFPA 220: STANDARD OF TYPES OF BUILDING CONSTRUCTION 1994. NFPA 2001: STANDARD ON CLEAN AGENT FIRE EXTINGUISHING SYSTEMS 2000E.

4 RIESGOS A CONSIDERAR LOS FACTORES DE RIESGO BASICOS PARA DEFINIR LA PROTECCION NECESARIA SON: SEGURIDAD DEL PERSONAL QUE OPERA LOS PROCESOS. AMENAZA DE FUEGO PARA LOS OCUPANTES Y EQUIPOS. PERDIDAS DERIVADAS DEL PARO DEL SERVICIO Y DE LA PERDIDA DE INFORMACIÓN. PERDIDAS ECONOMICAS POR EL VALOR DE LOS EQUIPOS. LOS RIESGOS ANTERIORES SE PUEDEN DERIVAR DE: FALLAS ELECTRICAS SABOTAJE FALLAS DE EQUIPOS DE AIRE ACONDICIONADO QUE DEN LUGAR A TEMPERATURAS ALTAS, DERRAME DE AGUA, SISMOS, ETC.

5 REQUISITOS PARA LA SEGURIDAD
El propio edificio debe reunir requisitos mínimos de construcción para otorgar seguridad al propio edificio y a sus contenidos. Los requisitos mínimos son: Adecuada separación de las áreas dedicadas a los equipos, de las áreas para guardar registros, oficinas, recepción, servicios técnicos, etc. Construcción resistente al fuego en sus particiones por 2 horas con puertas resistentes igualmente (1.5 horas ). materiales y acabados no combustibles o protegidos con retardantes ( muros, pisos falsos, plafones ,etc. ). Pasos de cables, tuberías y ductos en muros sellados con materiales resistentes al fuego y compuertas para ductos de aire. Protección contra entradas de agua a las áreas de equipo critico. No almacenar registros y papelería combustible dentro del área de equipos de proceso. Contar con sistemas de protección y detección de incendios

6 2.- PROTECCION CONTRA INCENDIO

7 PROTECCION CONTRA INCENDIO
EN DATA CENTERS PROTECCION MEDIANTE ROCIADORES SISTEMAS DE PREACCION PROTECCION MEDIANTE GAS LIMPIO FM-200 ARGONITE INERGEN DETECCION Y ALARMA DE INCENDIO SISTEMAS DE DETECCION PUNTUALES SISTEMA DE ASPIRACION

8 ROCIADORES O GAS LIMPIO:
De conformidad con las normas y las guías de diseño de las diferentes empresas operadoras de data centers, el uso de rociadores es el medio de protección requerido para la cobertura general de los edificios y en el caso de las áreas que alojan la gran cantidad de equipo eléctrico y electrónico , se prefieren sistemas de rociadores del tipo preaccion con doble interlock. En otras ocasiones estas áreas se protegen con sistemas de gas limpio en cualquiera de sus diversos tipos y actuados por sistemas para la detección y alarma de incendio.

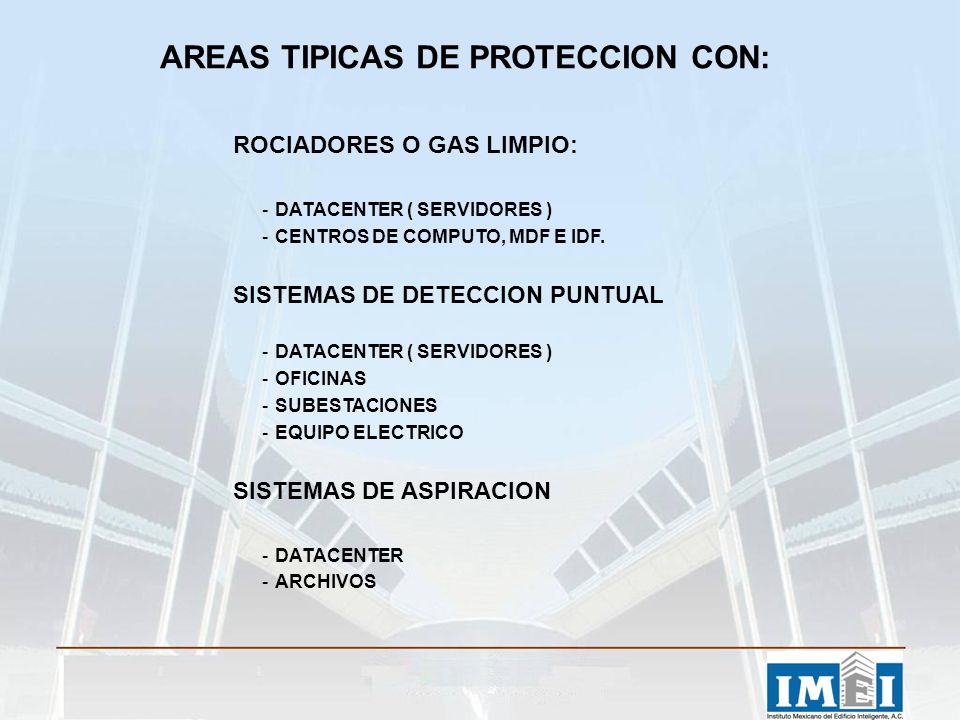

9 AREAS TIPICAS DE PROTECCION CON:
ROCIADORES O GAS LIMPIO: DATACENTER ( SERVIDORES ) CENTROS DE COMPUTO, MDF E IDF. SISTEMAS DE DETECCION PUNTUAL OFICINAS SUBESTACIONES EQUIPO ELECTRICO SISTEMAS DE ASPIRACION DATACENTER ARCHIVOS

10 POSIBLES DAÑOS EN CASO DE INCENDIO
POR EL HUMO: EL HUMO CONTIENE COMPUESTOS DE CLORO Y AZUFRE Y SON CORROSIVOS. DEBE DISIPARSE RAPIDAMENTE Y PROCEDER A LA LIMPIEZA. POR EL AGUA: EL AGUA ROCIADA, GOTEOS, SALPICADURAS, ETC DEBEN DE ELIMINARSE RAPIDAMENTE. EL EQUIPO DEBE QUEDAR DESENERGIZADO Y PROCEDER AL SECADO CON AIRE, MATERIAL ABSORBENTE Y AEROSOLES DISPERSANTES.

11 PROTECCION MEDIANTE ROCIADORES

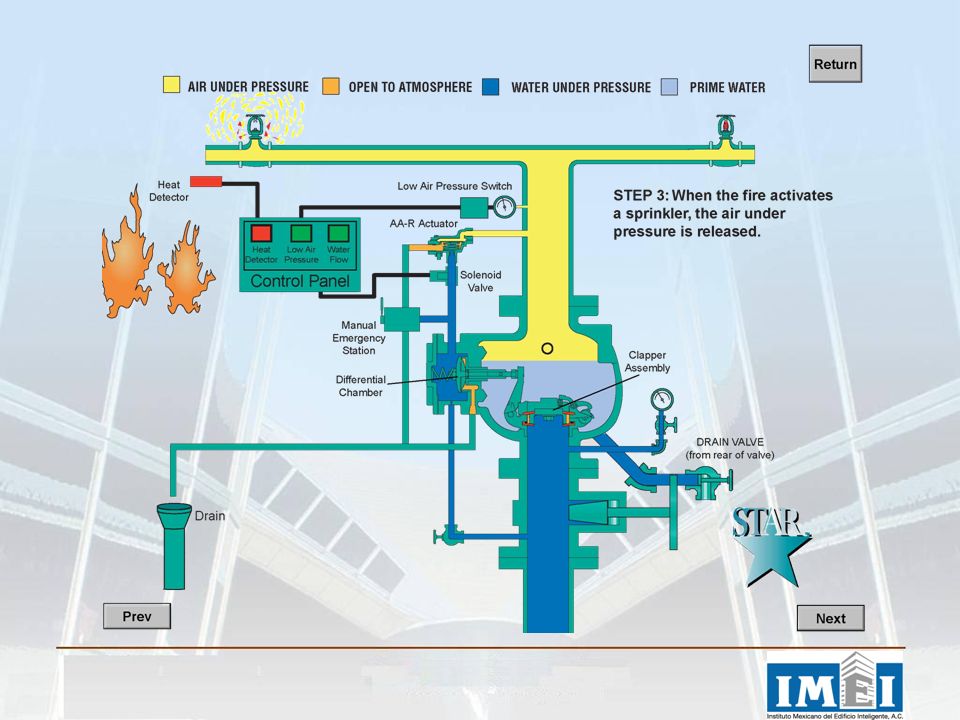

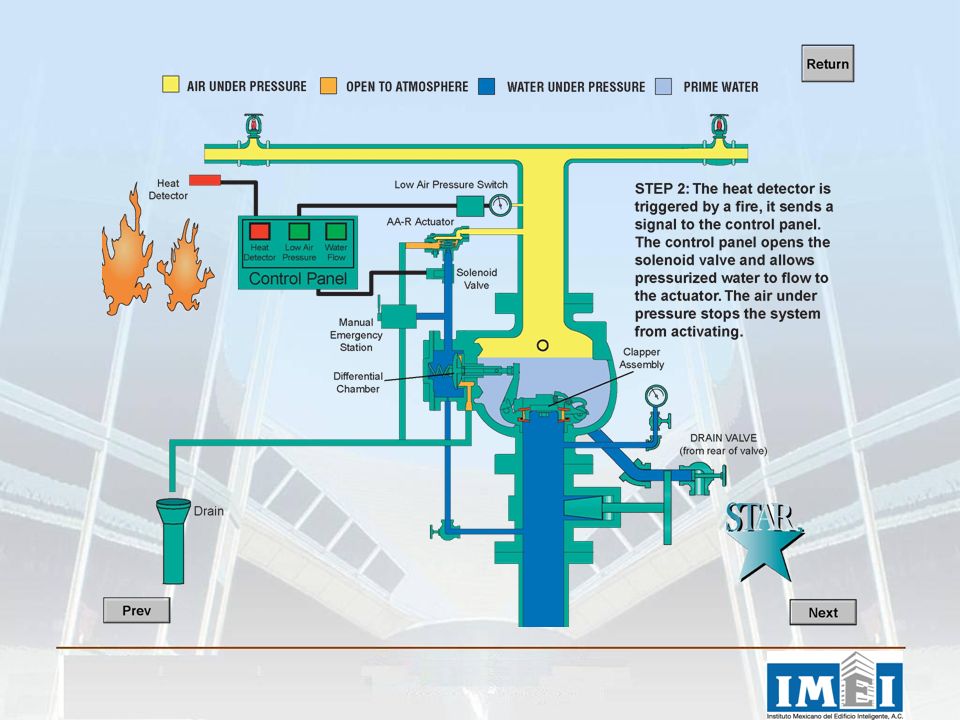

SISTEMA DE PREACCION

12

13

14

15

16

17

18

19

20

21

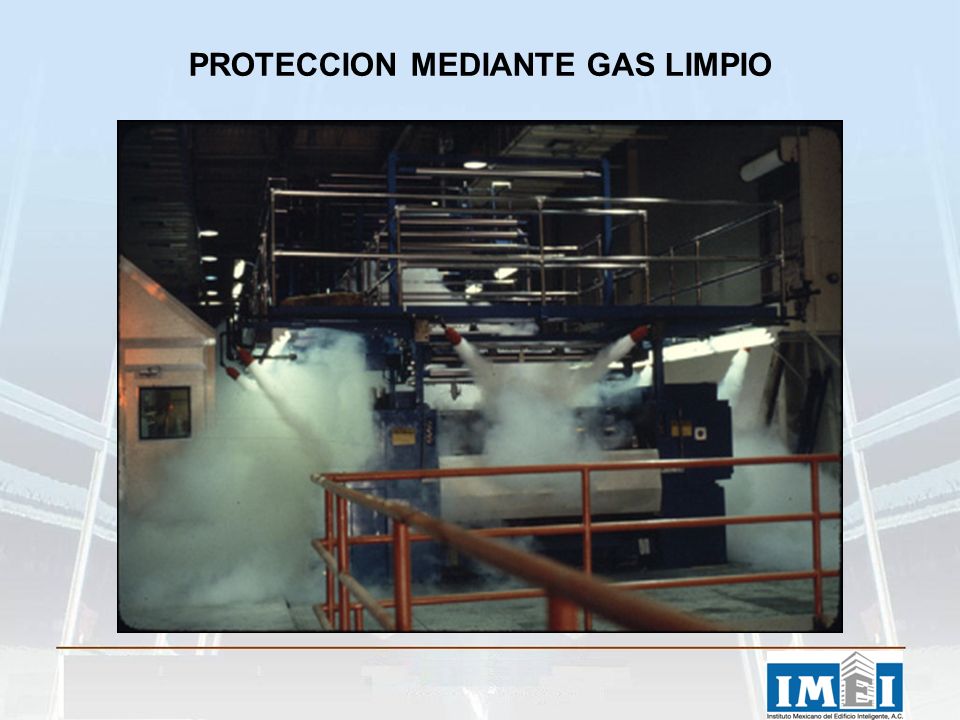

22 PROTECCION MEDIANTE GAS LIMPIO

23 TIPOS DE AGENTES Inertes y químicos:
Inertes : son gases que existen en la atmósfera que actuan reduciendo el nivel de oxigeno en tal proporción que la combustión no es posible. Son gases únicos o mezclas de : nitrógeno, argón y co2. Químicos : son supresores del fuego por reacción y enfriamiento al estar en contacto con el fuego. En el caso de estos agentes debe considerarse los efectos del agente por : Producto de la combustión y/o de la descomposición por efecto del fuego y la supresión del mismo. Riesgo potencial del personal. Daño a capa de ozono. Contribución al calentamiento global. Tiempo de vida en la atmósfera.

24

25 RIESGO POTENCIAL PARA EL PERSONAL
                 FM200 6,25 % 9% NOAEL: No Observed Adverse Effect Level. Nivel mas alto donde se observan efectos adversos en las personas. LOAEL:  Lowest Observable Adverse Effect Level, Nivel mas bajo donde se observan efectos adversos en las personas.

26 CRITERIOS DE DISEÑO QUE DETERMINAN TIPO DE AGENTE EXTINTOR A UTILIZAR.
1. Ubicación Geográfica del Inmueble. Altura sobre el nivel del mar. ( Presión Atmosférica ) 2. Seguridad Oxigeno, Toxicidad, Visibilidad, Impacto Ambiental. 3. Costo del diseño e instalación inicial. 4. Costo de la recarga. 5. Área para instalación de cilindros. Determinan en gran parte : El Tipo de Agente a Utilizar, Químico ó Inerte.

27 PROTECCION MEDIANTE GAS LIMPIO
Almacenamiento de gas :

28 EJEMPLO DE INSTALACIÓN, AGENTE LIMPIO, DETECCIÓN PUNTUAL Y DETECCIÓN POR ASPIRACIÓN.
Detectores de humo Tubos de Aspiración Tablero de Detección por Aspiración EMAD : Estación Manual de Aborto y Descarga AA : Alarma Audiovisual AT : Alarma de Tono Tanques de Gas Extintor. FM-200, Argonite, Inergen, Novec. Paro de Aire Acondicionado

29 Sistemas de Detección por Aspiración y Alta Sensibilidad
Un sistema que conduce el aire, por una red de tuberías, hasta un detector central, que controla cualquier pequeña cantidad de humo en el aire.

30 0.002% oscuración/pie 2% oscuración/pie

31

32

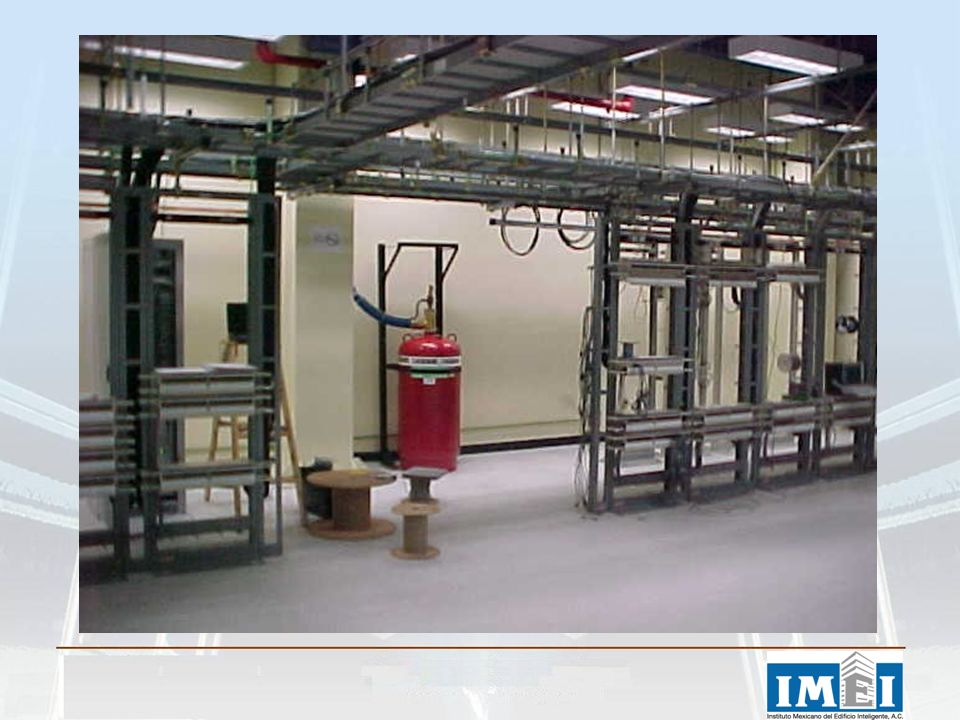

33

34 FM 200 – DISCHARGE TEST

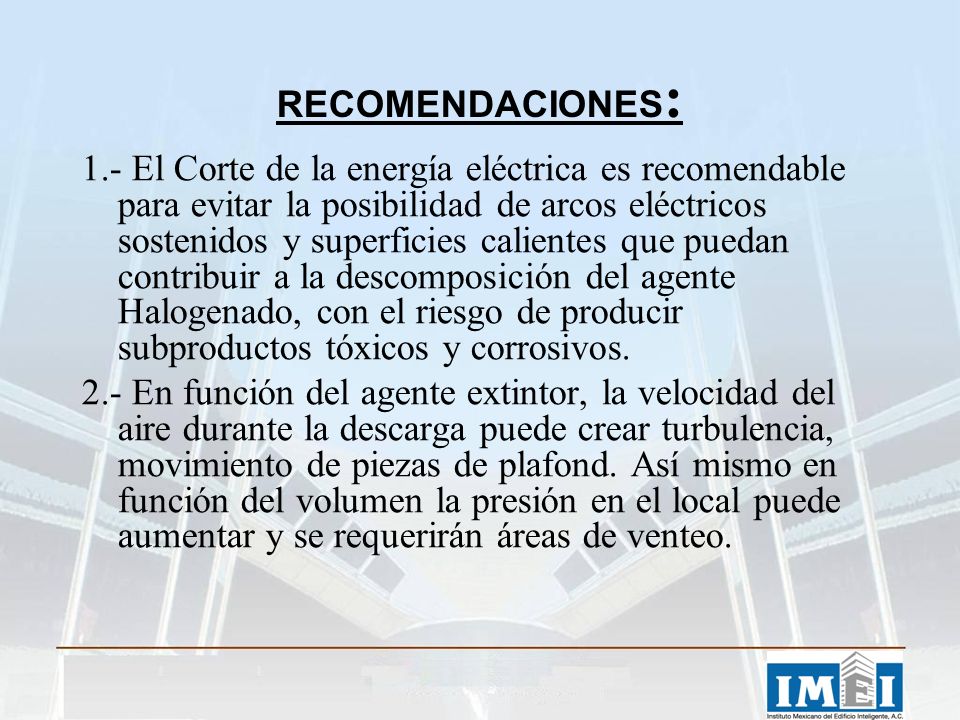

35 RECOMENDACIONES: 1.- El Corte de la energía eléctrica es recomendable para evitar la posibilidad de arcos eléctricos sostenidos y superficies calientes que puedan contribuir a la descomposición del agente Halogenado, con el riesgo de producir subproductos tóxicos y corrosivos. 2.- En función del agente extintor, la velocidad del aire durante la descarga puede crear turbulencia, movimiento de piezas de plafond. Así mismo en función del volumen la presión en el local puede aumentar y se requerirán áreas de venteo.

36 Falso Piso usado como pleno de impulsión

37 Tubo de Muestreo del Sistema de Detección de Humo por Aspiración instalado en Retorno de Aire de Manejadora.

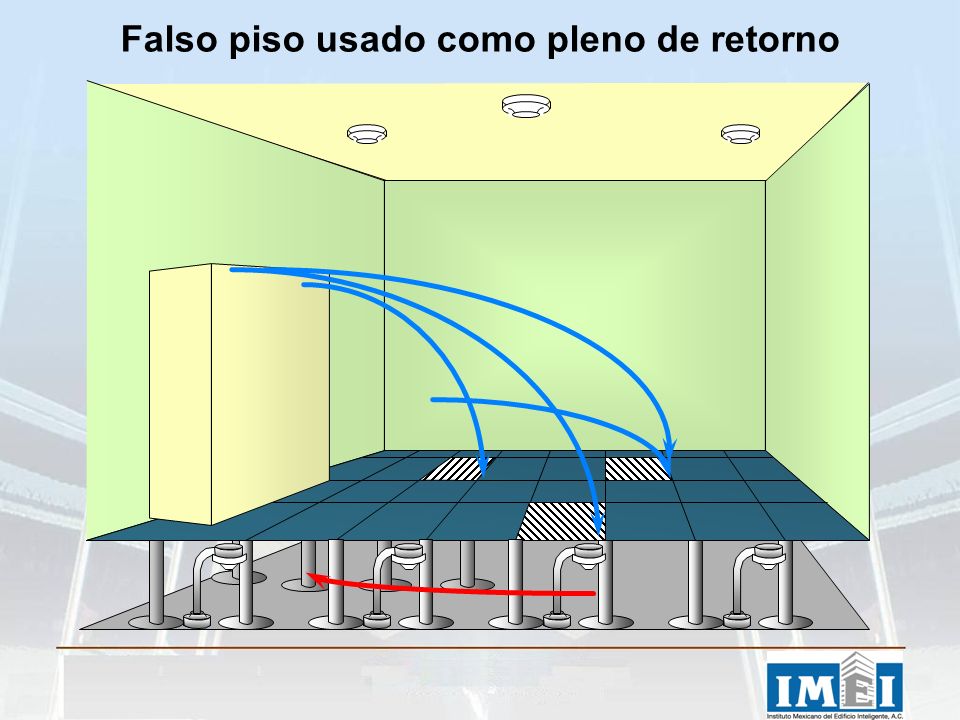

38 Falso piso usado como pleno de retorno
