Automatización en Sistemas de Combustión Trenes de Válvulas De Gas.

Presentaciones similares


Presentación del tema: "Automatización en Sistemas de Combustión Trenes de Válvulas De Gas."— Transcripción de la presentación:

1

2 Automatización en Sistemas de Combustión Trenes de Válvulas De Gas

3 2HONEYWELL - CONFIDENTIAL File Number Partes de un sistema FSG Válvulas

4 CONSTRUYENDO EL TREN DE GAS

5 4HONEYWELL - CONFIDENTIAL File Number GAS CALDERA CONSTRUYENDO EL TREN DE GAS

6 5HONEYWELL - CONFIDENTIAL File Number CALDERA GAS VMS VÁLVULA MANUAL DE SEGURIDAD Necesito algo para interrumpir el paso del combustible CONSTRUYENDO EL TREN DE GAS

7 6HONEYWELL - CONFIDENTIAL File Number CALDERA VMS GAS VMS LINEA DE PILOTO LINEA PRINCIPAL CONSTRUYENDO EL TREN DE GAS Con la línea principal de suministro de combustible, ¿No es mucho combustible para arrancar? Entonces una línea más pequeña!

8 7HONEYWELL - CONFIDENTIAL File Number CALDERA VÁLVULA AUTOMATICA DE SEGURIDAD VMS GAS VMS VAS Estas dos válvulas son manuales ¿Es seguro y práctico el uso de válvulas manuales? ¿Será mejor utilizar válvulas automáticas?...ZZZZ VAS CONSTRUYENDO EL TREN DE GAS

9 8HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS Con la implementación de las Válvulas Automáticas requerimos un Control Primario, un detector de Flama y Controles de Operación. CONTROL PRIMARIO DE SEGURIDAD CALDERA DETECTOR DE FLAMA CONTROL DE OPERACION CONSTRUYENDO EL TREN DE GAS

10 9HONEYWELL - CONFIDENTIAL File Number CONSTRUYENDO EL TREN DE GAS C ONON VMS GAS VMS VAS CALDERA PRV Válvula reguladora de presión ¿Cómo reduzco la presión de entrada? Puedo tener quemadores que funcionan a alta o baja presión

11 10HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV ¿Qué pasa si hay una fuga en la Válvula Autómatica de Seguridad ? CONSTRUYENDO EL TREN DE GAS

12 11HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS 2da Válvula Automática de Seguridad Si la tubería es muy grande y falla la 2da Válvula Automática de Seguridad, el Gas se va hacia la Cámara de Combustión. ¿Qué hacemos? CONSTRUYENDO EL TREN DE GAS

13 12HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS VALVULA DE VENTEO ATMOSFERA Valvula de venteo V4297S CONSTRUYENDO EL TREN DE GAS

14 13HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS VALVULA DE VENTEO ATMOSFERA HP LP Que sucede si la válvula reguladora de presión no funciona correctamente y hay alta o baja presión en el tren de Gas??? Interruptor de presión C6097 CONSTRUYENDO EL TREN DE GAS

15 14HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS VALVULA DE VENTEO ATMOSFERA HP LP VMS Y si quiero hacer mantenimiento al tren de Válvulas ¿Cómo aíslo mi sistema? CONSTRUYENDO EL TREN DE GAS

16 15HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS VALVULA DE VENTEO ATMOSFERA HP LP VMS Válvula de Modulación V5197 VALVULA DE MODULACION 1 Voy a incluir modulación para aprovechar mejor mi gas! CONSTRUYENDO EL TREN DE GAS

17 16HONEYWELL - CONFIDENTIAL File Number C ONON VMS GAS VMS VAS CALDERA PRV VAS VALVULA DE VENTEO ATMOSFERA HP LP VMS VALVULA DE MODULACION 1 Ahora si puedo estar tranquilo!! Tengo mi proceso controlado! CONSTRUYENDO EL TREN DE GAS

18 17HONEYWELL - CONFIDENTIAL File Number TRENES DEL PASADO…

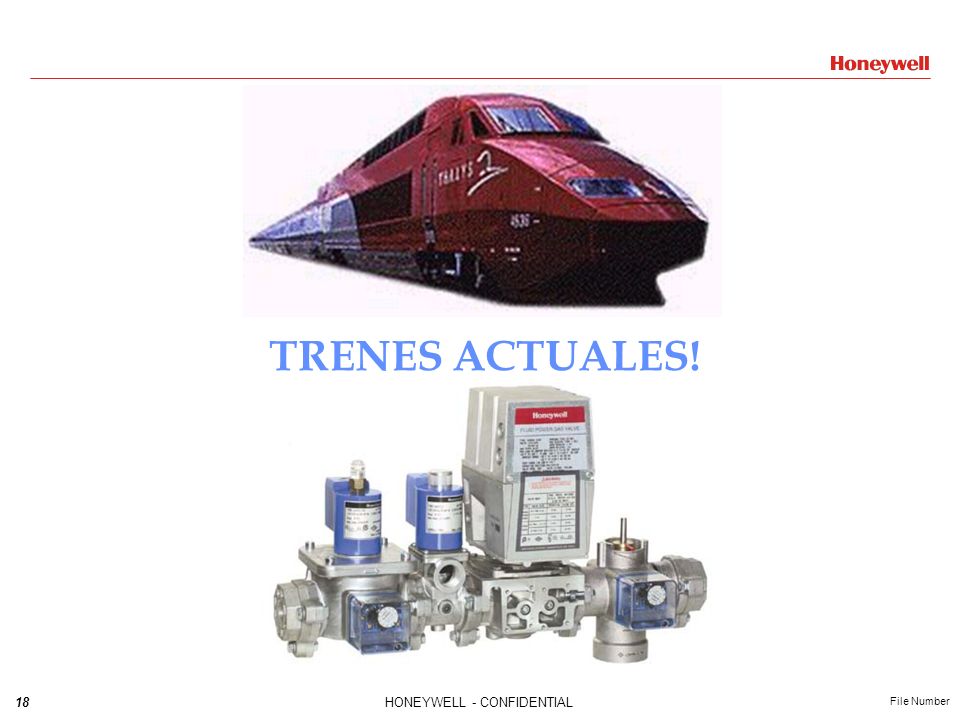

19 18HONEYWELL - CONFIDENTIAL File Number TRENES ACTUALES!

20 19HONEYWELL - CONFIDENTIAL File Number Tren de Válvulas Integrado Válvula de Venteo Válvulas Automáticas de Seguridad Control de Baja Presión de Gas Control de Alta Presión de Gas GAS

21 20HONEYWELL - CONFIDENTIAL File Number Los componentes del Tren de Gas se ensamblan directamente Tren de Válvulas Integrado Beneficios: Tiempo de ensamble reducido Tren de válvulas compacto Reducción de Inventarios Facilidad de mantenimiento

22 21HONEYWELL - CONFIDENTIAL File Number Características: Adaptadores de tubería universales Beneficio: El costo de inventario y los numeros de modelos se reduce. BRIDAS DE ADAPTACION UNIVERSALES 2, 2 1/2, 3 (NPT/BSP) 3/4, 1, 1 1/4, 1 1/2, 2 (NPT/BSP)

23 22HONEYWELL - CONFIDENTIAL File Number Válvulas Automáticas de Seguridad V4297A Solenoide V5097 Válvula Motorizad a Las Válvulas Automáticas de Seguridad pueden ser de tipo Motorizadas o Solenoide

24 23HONEYWELL - CONFIDENTIAL File Number V4055 V = Valvula Motorizada Válvulas Automáticas de Seguridad Motorizadas Actuador Válvula Apertura lenta (13 o 26 seg) y cierre rapido <1 seg Modelos disponibles en Alta Presión. Brida de 1/4 NPT para montaje de Controles de Presión Disponibles en: Cuerpo Chico para diámetros de ¾ a 2 pulgadas Cuerpo Grande para diámetros de 2 a 3 pulgadas

25 24HONEYWELL - CONFIDENTIAL File Number Válvulas Automáticas de Seguridad Solenoides V4297A Disponibles solo en Cuerpo Chico para instalaciones de ¾ a 2 pulgadas de diámetro. Apertura y cierre rápidos <1 seg Brida de 1/4 NPT para montaje de Control de Presión Solenoide reemplazable

26 25HONEYWELL - CONFIDENTIAL File Number Válvulas Motorizadas VS Válvulas Solenoide Motorizada soporta mas flujo y presión. Motorizada apertura suave Motorizada disponible en diámetros mayores. Motorizada disponible con interruptor de prueba de cierre Solenoide menos costosa y la bobina es reemplazable V5097 V4297A Motorizadas Solenoide VS

27 26HONEYWELL - CONFIDENTIAL File Number VALVULA DE VENTEO V4297S Válvula normalmente abierta para aplicaciones doble bloqueo-venteo Disponibles en Cuerpo Chico y Grande. Apertura y cierre rápidos <1 seg Solenoide reemplazable

28 27HONEYWELL - CONFIDENTIAL File Number Tren de Válvulas Integrado / Cuerpo Pequeño V5097 V4297A flujo pequeño V4297A flujo grande V4297S V4297A flujo grande V4297A flujo pequeño

29 28HONEYWELL - CONFIDENTIAL File Number Tren de Válvulas Integrado / Cuerpo Grande V5097 V4297S V5097

30 29HONEYWELL - CONFIDENTIAL File Number V V4297A+ V4297S CUERPO PEQUEÑO

31 30HONEYWELL - CONFIDENTIAL File Number Válvula de Modulación V5197 Válvula de modulación La nueva válvula V5197 para modulación con gran precisión. Dos tamaños: cuerpo chico y grande. Lista para ensamblarse con el tren de válvulas Honeywell. Acepta cualquier actuador de acoplamiento directo. Para gas LP o Natural

32 31HONEYWELL - CONFIDENTIAL File Number Válvula de Modulación V5197 Puerto de Ajuste de Flujo

33 32HONEYWELL - CONFIDENTIAL File Number Válvula de Modulación V5197 Grados Apertura Curva de Flujo con puerto de ajuste al 100% de apertura Curva de Flujo con puerto de ajuste al 50% de apertura Para un flujo de aprox cfh y una caida de presión de 20 in wc se requiere que la válvula se encuentre al 58% de apertura Para un flujo de aprox cfh y una caida de presión de 20 in wc se requiere que la válvula se encuentre al 90% de apertura

34 33HONEYWELL - CONFIDENTIAL File Number Válvula de Modulación V5197 Instalación Grasa Válvula V tornillos en cada lado Brida de Adaptación

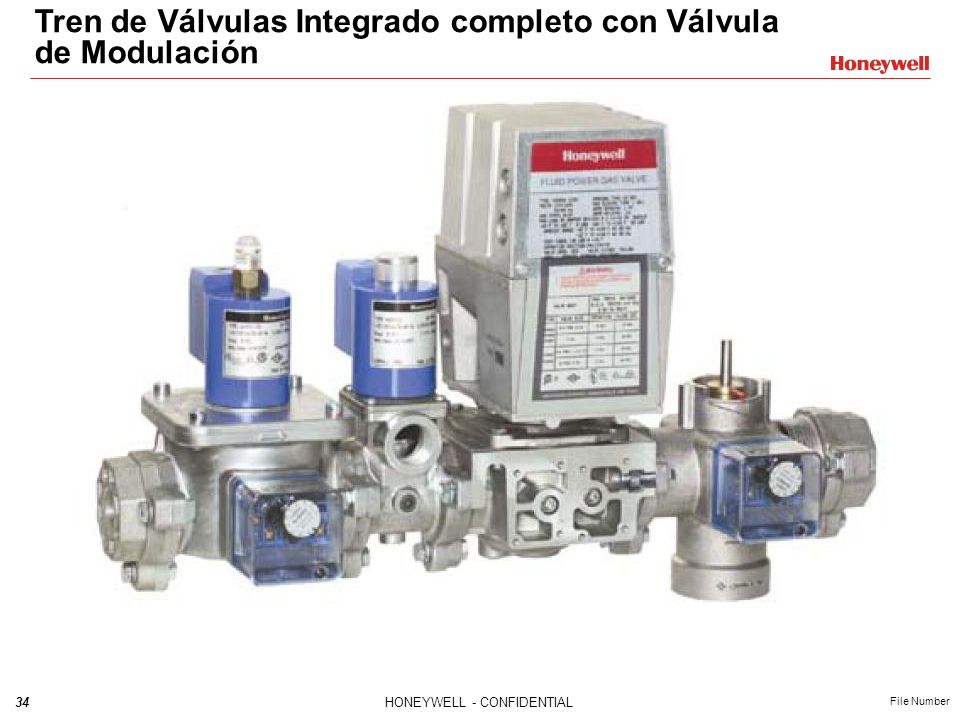

35 34HONEYWELL - CONFIDENTIAL File Number Tren de Válvulas Integrado completo con Válvula de Modulación

36 35HONEYWELL - CONFIDENTIAL File Number Selección de una Válvula de Gas Diámetro (pulgadas) Presión de Operación (psi, Pa, in wc) Apertura (rápida, lenta, a pasos, modulante) Tipo de Montaje (Bridado, Roscado) Tipo de Actuador (Motorizado, Solenoide) Capacidad (ft3/hr, m3/hr) Caida de Presión (in wc) vs Capacidad (ft3/hr, m3/hr)

37 36HONEYWELL - CONFIDENTIAL File Number Entre las Páginas 742 y 753 Catálogo Tradeline Entre las Páginas 876 y 886 Catálogo Tradeline Donde encontrar las Válvulas de GAS?

38 37HONEYWELL - CONFIDENTIAL File Number
