GEODESIA I semestre, 2015 Ing. José Francisco Valverde Calderón
Sitio web: Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
2
6. LA PROBLEMÁTICA DEL DATUM Contenido 6.1 Datum Convencional
6.2 Datum Satelitario 6.3 Datum Mundial 6.4 Vinculo entre diferentes Datum (transformaciones) LA PROBLEMÁTICA DEL DATUM ¿QUÉ ES EL DATUM? del latín: dare = dar; datum = lo dado, lo fijado, lo que es y sirve de partida REFERENCIA - ORIGEN Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
3
¿Y dónde está el problema?
Si se cuenta con un elipsoide definido en forma y tamaño y si se le acepta como superficie de referencia para los cálculos elipsoídicos de posición Si se adopta como superficie de referencia vertical al geoide, o una aproximación definida por un cero altimétrico válido para todo un país para las cotas ¡Esto no es suficiente! Problemática múltiple: De referencia De ubicación y orientación De generalización y materialización De mantenimiento y ampliación De vínculo y transformación De repercusión cartográfica Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
4
Ubicación y orientación
Datum como referencia Elipsoide de revolución: superficie analítica para el posicionamiento horizontal y vertical elipsoídico Geoide: superficie no analítica para el posicionamiento vertical ortométrico con cota H Ubicación y orientación Se asume que se tiene definido forma y dimensión, escogido, por ejemplo Clarke 1866 o WGS84 Se considera ubicado si se conocen las coordenadas de su centro, lo que implica desplazamiento o traslación en tres direcciones Se considera orientado si se tiene las direcciones de los tres ejes cartesianos asociados, lo que implica tres rotaciones Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
5
Ubicación y orientación Geoide
No tiene forma ni dimensión definidos, a lo sumo se conocen puntos aislados o en red, o se tiene un modelo geoidal Se considera ubicado si se tiene un vínculo o referencia al nivel medio del mar, un cero altimétrico no arbitrario Generalización y Materialización Se debe contemplar la generalización, ampliación, acceso, para que la referencia sea aplicable, ya que los elementos geométricos de referencia del datum son intangibles La materialización del datum es la ubicación de vértices geodésicos monumentados; el campo puntual con coordenadas en el sistema de referencia, sin el cual el datum es teórico y sin posibilidad de aplicación práctica Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
6
Mantenimiento y ampliación
El campo puntual es una red o estructura geodésica coherente y sin tensiones internas, con adecuada ubicación relativa de los puntos. El sistema geodésico, el campo puntual, debe ser objeto de mantenimiento, garantizando la permanencia de los mojones y reposición en caso de pérdida. Como ampliación se entiende el incremento del número de puntos que materializan el datum, cubriendo regiones nuevas y densificando las existentes. Vínculo y transformación Se considera la conveniencia o necesidad de un vínculo entre dos datum cuando se tengan dos referencias diferentes Esto puede ocurrir porque dos países vecinos con diferentes redes tienen diferentes datum, o dentro de un país o región se usan dos o mas datum. Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
7
Vínculo y transformación
En ambos casos, se consideran dos campos puntuales inmersos en su sistema, y se plantea y resuelve el problema de la transformación de un sistema a otro, con una transformación de datum A cada vértice del campo puntual que materializa un datum en el espacio real le corresponden sus coordenadas geodésicas referidas al elipsoide Las proyecciones cartográficas permiten pasar del espacio geodésico elipsoídico al plano del mapa mediante funciones de transformación, que no dependen del datum Repercusión cartográfica Un cambio de elipsoide o de su orientación es un cambio de datum, y repercute sobre las coordenadas cartográficas planas a pesar de lo dicho en el punto anterior Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
8
Problemática del datum
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
9
Vínculo entre diferentes datum
Forman parte del concepto de datum horizontal: Un elipsoide con su dimensión y forma (a y f) La ubicación del elipsoide (de su centro) La orientación del elipsoide (de los ejes asociados) Un campo puntual referido al datum, que es a la vez su materialización (red geodésica) Los correspondientes vértices están “dentro” del datum, indirectamente sus coordenadas definen origen y orientación de la referencia Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
10
Elipsoides concéntricos y paralelos
Elipsoides concéntricos pero diferentes. Los puntos materialización del datum tendrán diferentes coordenadas geodésicas en cada sistema Si los elipsoides son concéntricos pero diferentes, el vínculo geométrico es sencillo. Este caso sólo se presenta con elipsoides determinados en los últimos veinte años orientados correctamente en forma absoluta, dentro de un sistema mundial. Se debe aplicar una transformación de las coordenadas para los puntos que los materializan, por ejemplo NAD83 y WGS84. Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
11
Elipsoides NO concéntricos y paralelos
Elipsoides trasladados y diferentes (podrían ser iguales) Los puntos materialización del datum tendrán diferentes coordenadas geodésicas en cada sistema El caso de ejes paralelos se presenta con diferentes elipsoides cuando se tiene un datum convencional muy bien orientado y uno satelitario. Las coordenadas geodésicas deben ser transformadas de un sistema al otro, la transformación más usada es la de Molodensky Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
12
Elipsoides NO concéntricos y NO paralelos
Elipsoides trasladados, rotados y diferentes (podrían ser iguales) Los puntos materialización del datum tendrán diferentes coordenadas geodésicas en cada sistema El caso más general es cuando no pueden asumirse ejes paralelos, por lo que se contemplan tres rotaciones espaciales juntos a tres traslaciones → junto a un factor de escala → transformación de siete parámetros EL CAMBIO DE DATUM EXIGE CONOCER PUNTOS IDÉNTICOS EN AMBOS SISTEMAS DE REFERENCIA: CON SUS COORDENADAS EN LAS FUNCIONES DE TRANSFORMACIÓN, SE DETERMINAN SUS PARÁMETROS. Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
13
Fundamental de Ocotepeque (convencional)
CASO DE COSTA RICA Para el caso de Costa Rica, el problema de las transformaciones entre los datum utilizados en el país y las proyecciones cartográficas utilizadas, se puede volver difícil de entender y resolver, si no se tienen varios conceptos presentes De esta forma, podemos decir que en el país se ha trabajado con cuatro datum y cinco proyecciones cartográficas Datum Fundamental de Ocotepeque (convencional) Satelital del 90 (sin enlace al sistema mundial) (NO oficial) Satelital de 98 (con enlace al sistema mundial) (No oficial) CR05, densificación del ITRF00 en el país, el cual tiene carácter oficial Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
14
Red clásica de triangulación
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
15
Red GPS medida en 1990 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
16
Red GPS de 1998 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
17
Red GPS de 2005 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
18
Proyección Lambert Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
19
Índice producción 1:50000 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
20
Índice producción 1:10000 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
21

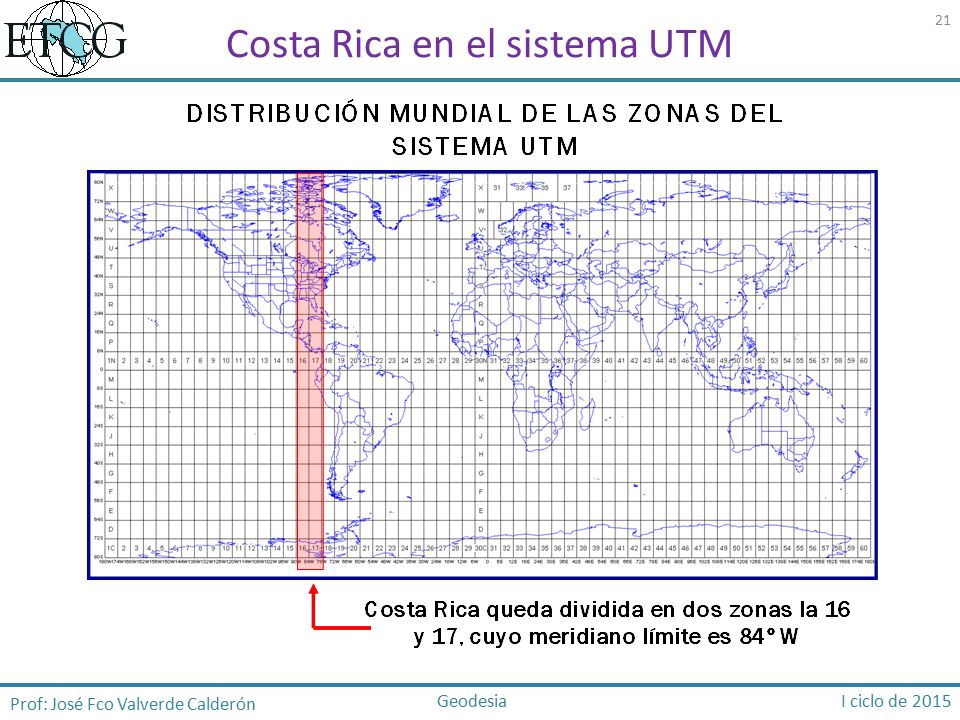

Costa Rica en el sistema UTM
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
22
Costa Rica en el sistema UTM
ZONAS 16 y 17 DEL SISTEMA UTM Si se utilizara la proyección UTM como sistema cartográfico para Costa Rica, se tendría de manera análoga a la proyección Lambert, una dualidad de sistemas, solo que en sentido este – oeste. Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
23
La situación de Costa Rica al utilizar el sistema cartográfico UTM
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
24
Proyección CRTM Cobertura del CRTM Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
25
Índice producción 1:5000 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
26
Índice producción 1:1000 Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
27
Datum Ocotepeque, elipsoide Clarke 1866:
Coordenadas geodésicas elipsoídicas , , h Coordenadas geodésicas cartesianas X, Y y Z Coordenadas cartográficas Lambert Norte (E,N) Coordenadas cartográficas Lambert Sur (E,N) Datum Satelitario, elipsoide WGS84 Coordenadas geodésicas elipsoídicas , , h en CR90 Coordenadas geodésicas cartesianas X, Y y Z en CR90 Coordenadas cartográficas planas CRTM90 Coordenadas geodésicas elipsoídicas , , h en CR98 Coordenadas geodésicas cartesianas X, Y y Z en CR98 Coordenadas cartográficas planas CRTM98 Coordenadas geodésicas elipsoídicas , , h en CR05 Coordenadas geodésicas cartesianas X, Y y Z en CR05 Coordenadas cartográficas planas CRTM05 Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
28
Parámetros de la proyección Lambert
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
29
P.C.D , E,N P.C.I E,N , ,,h Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
30
Parámetros del elipsoide WGS84
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
31
Parámetros de la Proyección CRTM05
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
32
Transformación de Lambert a CRTM05
Caso ideal Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
33
Situación Real Prof: José Fco Valverde Calderón
Geodesia I ciclo de 2015
34
Transformaciones de Helmert de siete parámetros
En términos generales, la transformación de Helmert de siete parámetros se basa en la aplicación de un modelo matricial Para aplicar este modelo, se requiere conocer como dato de entrada las coordenadas geocéntricas del punto a transformar Este modelo tiene dos variantes: Bursa-Wolf Molodensky-Badekas Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
35
Modelo de Molodensky-Badekas
Modelo de Bursa-Wolf Modelo de Molodensky-Badekas Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
36
Modelo de Molodensky-Badekas
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
37
Parámetros para transformación del Clarke 1866 al WGS84
Transformación de Molodensky Parámetros para transformación del Clarke 1866 al WGS84 Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
38
Fórmulas para la transformación de Molodensky
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
39
Fórmulas para la transformación de Molodensky
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
40
Transformación de Lambert Norte/Sur a CRTM05 (entre planos cartográficos)
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
41
Transformación de CRTM05 a Lambert Norte/Sur (entre planos cartográficos)
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
42
Transformación de Lambert Norte a CRTM05
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
43
Donde FN = ,52 m y FE = ,00 m Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
44
Transformación de Lambert Sur a CRTM05
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
45
Donde FN = ,44 m y FE = ,00 m Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
46
Transformación de CRTM05 Lambert Norte
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
47
Donde N0 = ,11 m y E0 = ,66 m Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
48
Transformación de CRTM05 Lambert Sur
Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
49
Donde N0 = ,07 m y E0 = ,82 m Prof: José Fco Valverde Calderón Geodesia I ciclo de 2015
