1 Diseño geodésico 1 I ciclo, 2014 Email: jose.valverde.calderon@una.cr
José Francisco Valverde Calderón Sitio web: Diseño Geodésico I I Ciclo, 2014 Profesor: José Francisco Valverde C

2 Ejecución de la medición

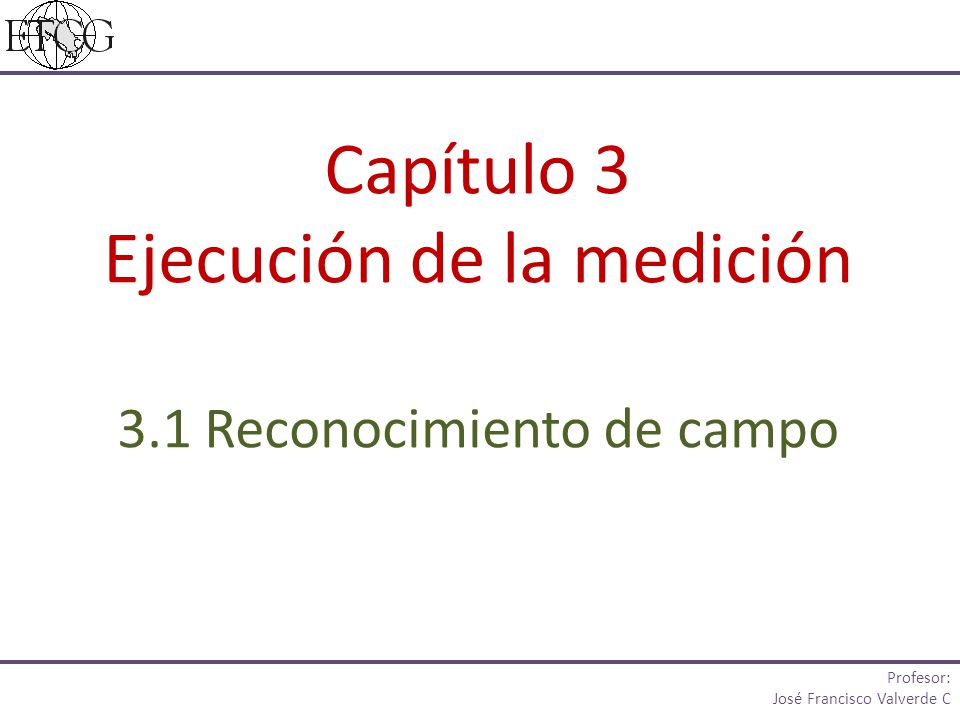

Capítulo 3 Ejecución de la medición 3.1 Reconocimiento de campo Profesor: José Francisco Valverde C

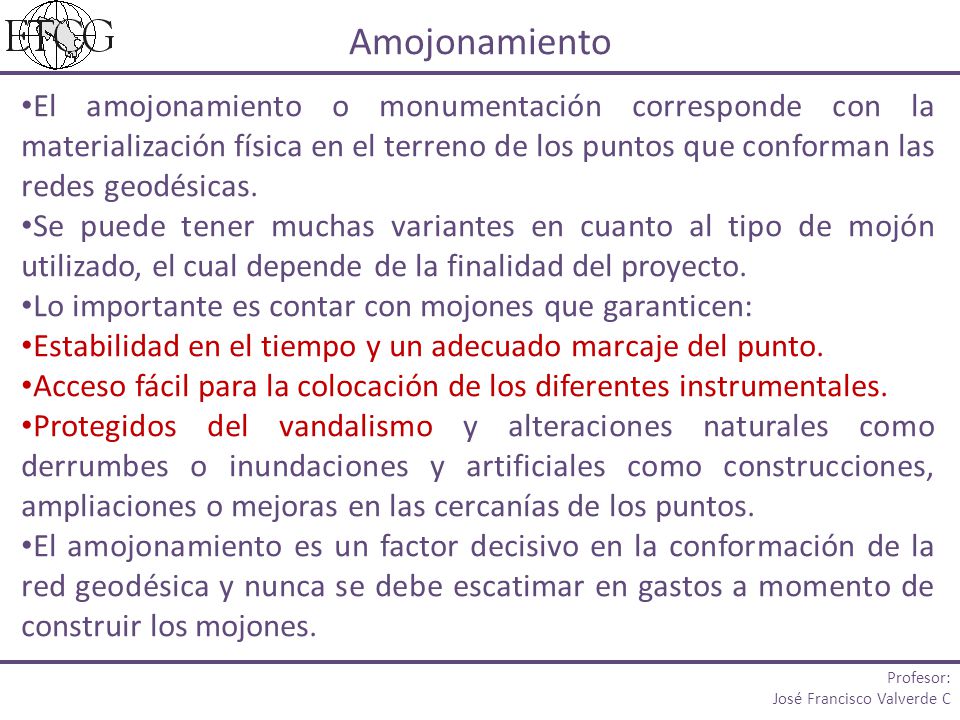

3 Amojonamiento El amojonamiento o monumentación corresponde con la materialización física en el terreno de los puntos que conforman las redes geodésicas. Se puede tener muchas variantes en cuanto al tipo de mojón utilizado, el cual depende de la finalidad del proyecto. Lo importante es contar con mojones que garanticen: Estabilidad en el tiempo y un adecuado marcaje del punto. Acceso fácil para la colocación de los diferentes instrumentales. Protegidos del vandalismo y alteraciones naturales como derrumbes o inundaciones y artificiales como construcciones, ampliaciones o mejoras en las cercanías de los puntos. El amojonamiento es un factor decisivo en la conformación de la red geodésica y nunca se debe escatimar en gastos a momento de construir los mojones. Profesor: José Francisco Valverde C

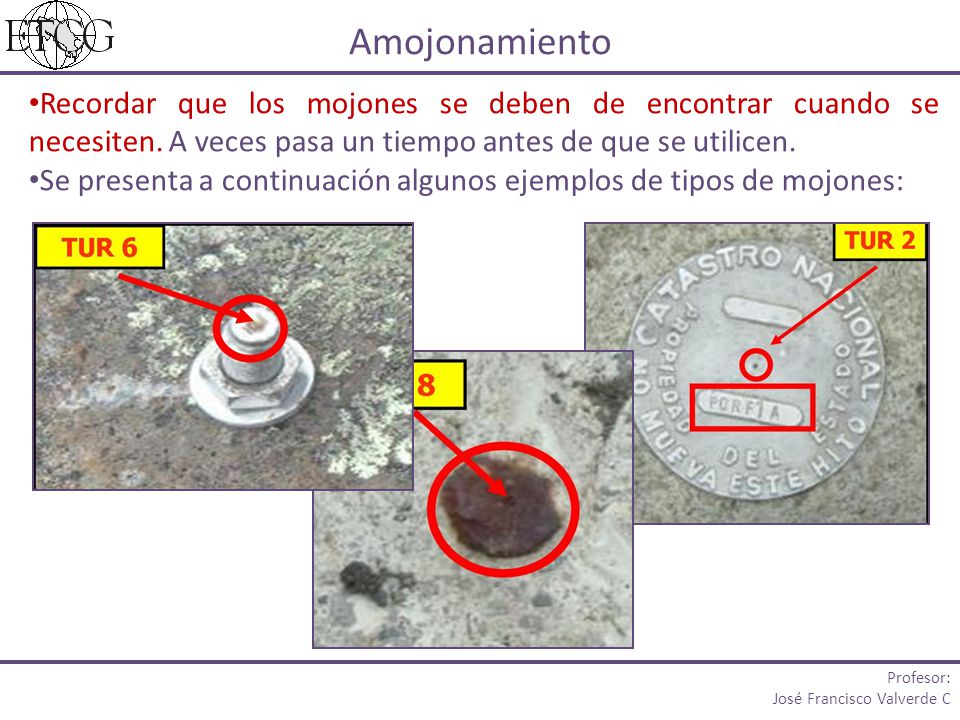

4 Amojonamiento Recordar que los mojones se deben de encontrar cuando se necesiten. A veces pasa un tiempo antes de que se utilicen. Se presenta a continuación algunos ejemplos de tipos de mojones: Profesor: José Francisco Valverde C

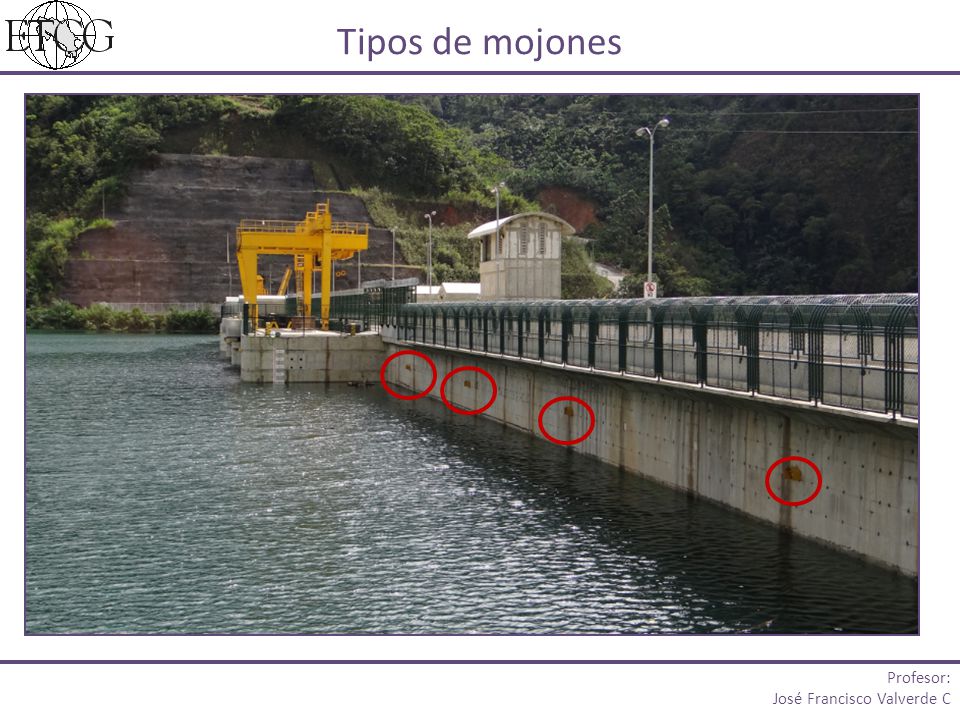

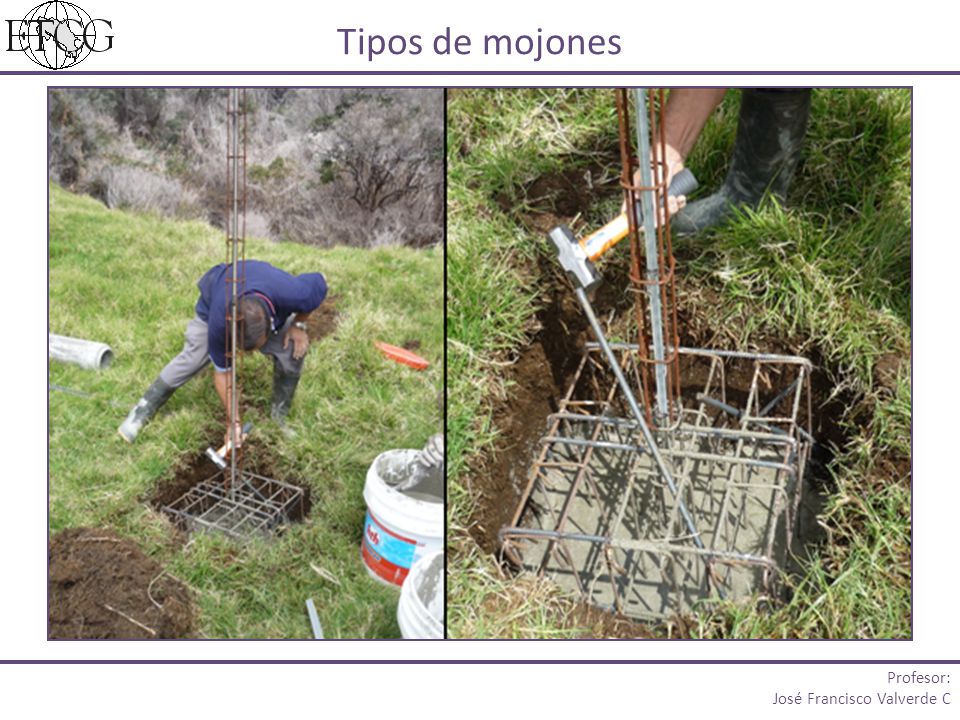

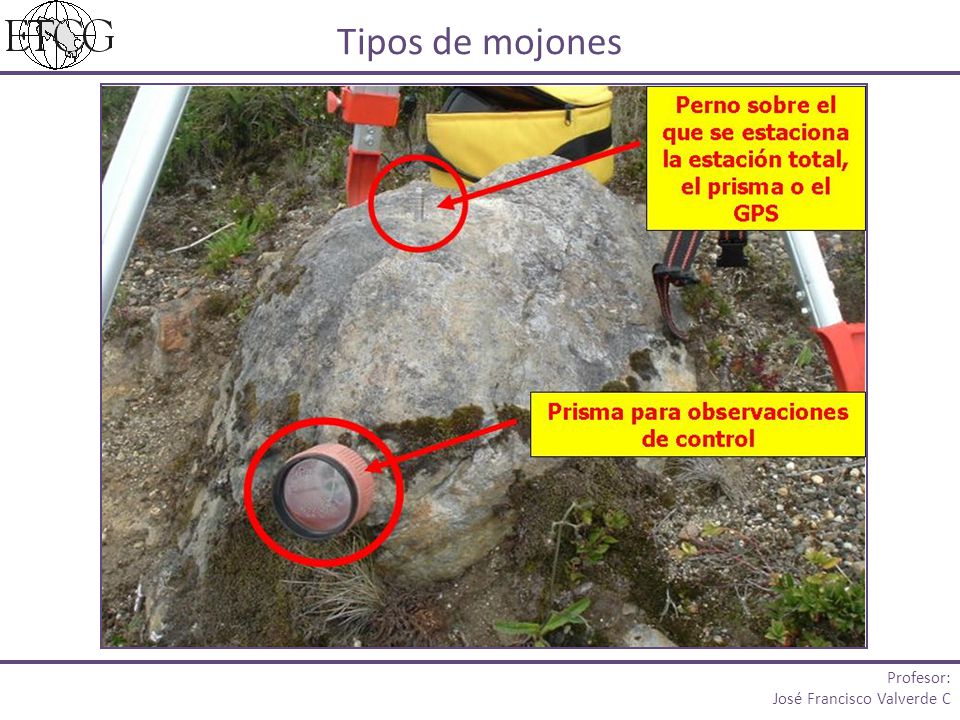

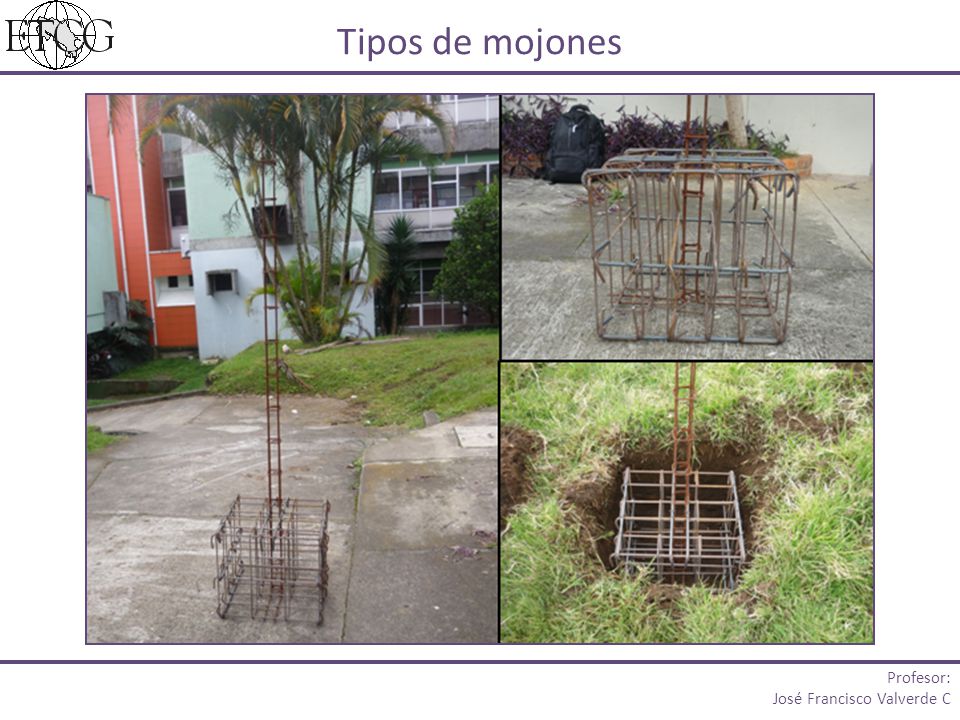

5 Tipos de mojones Profesor: José Francisco Valverde C

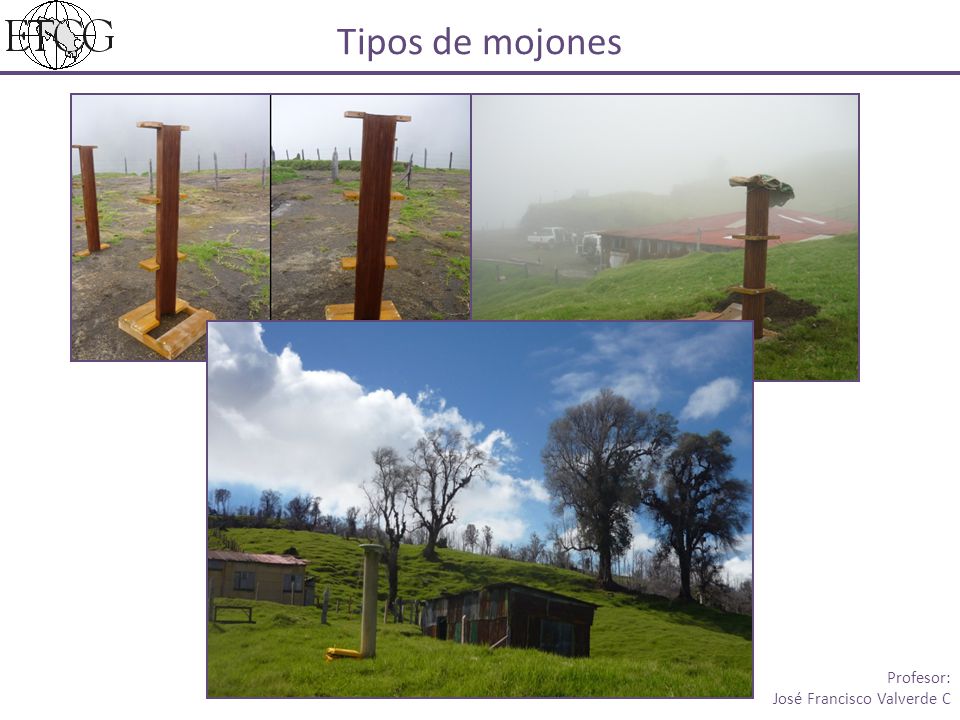

6 Tipos de mojones Profesor: José Francisco Valverde C

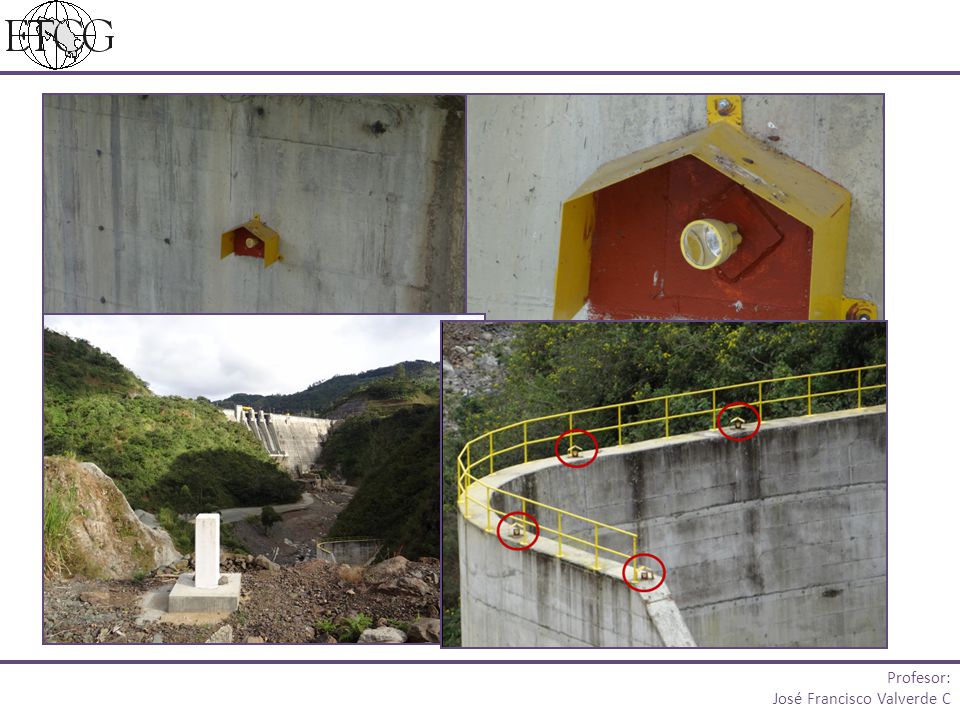

7 Profesor: José Francisco Valverde C

8 Tipos de mojones Profesor: José Francisco Valverde C

9 Tipos de mojones Profesor: José Francisco Valverde C

10 Tipos de mojones Profesor: José Francisco Valverde C

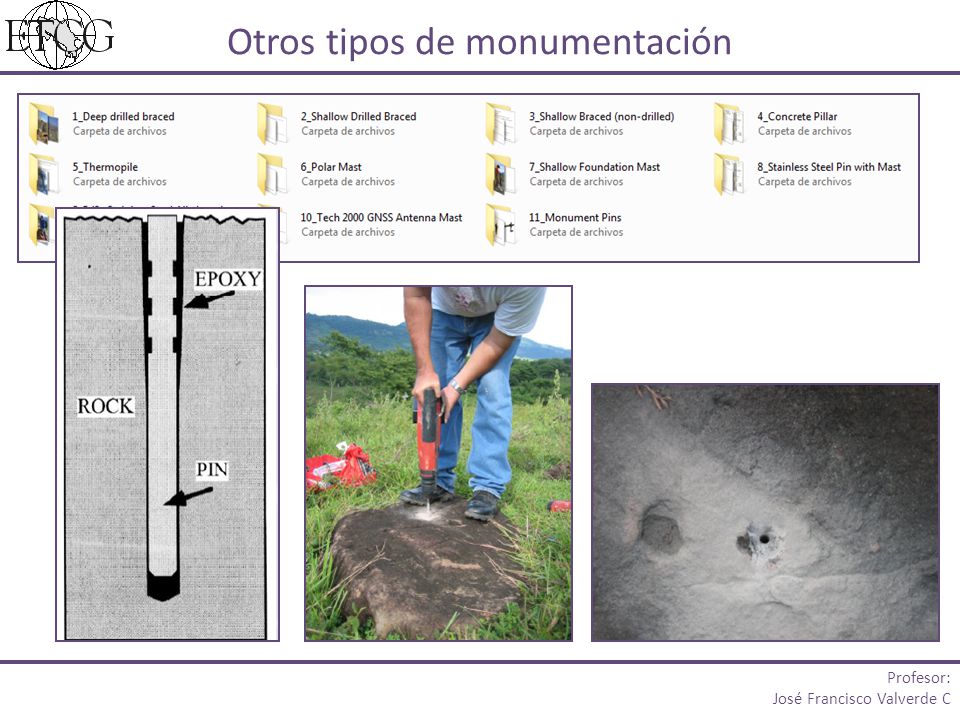

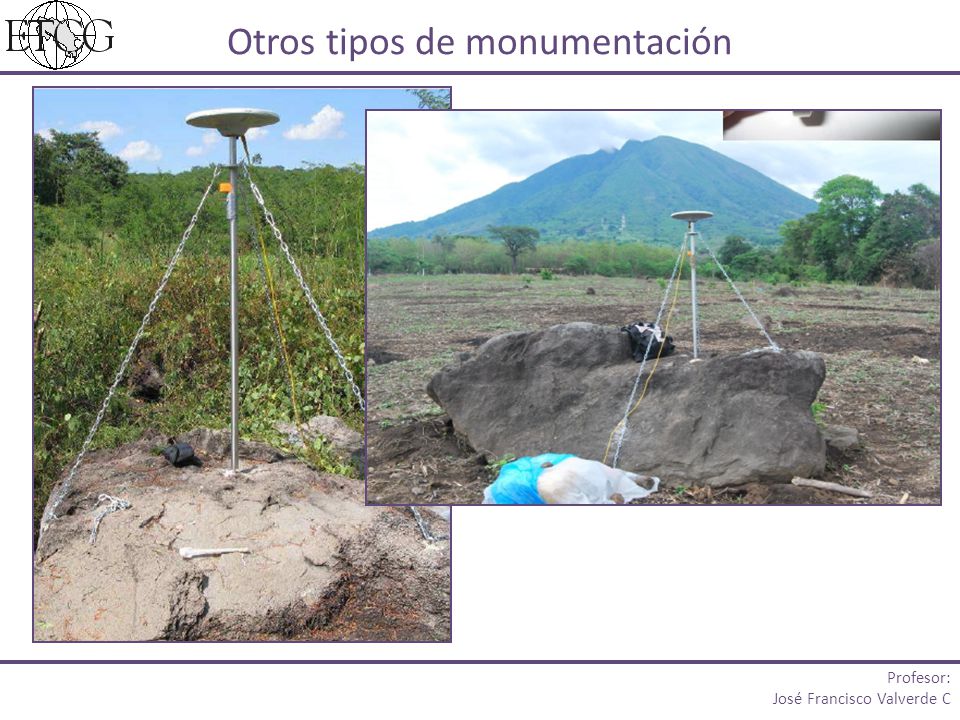

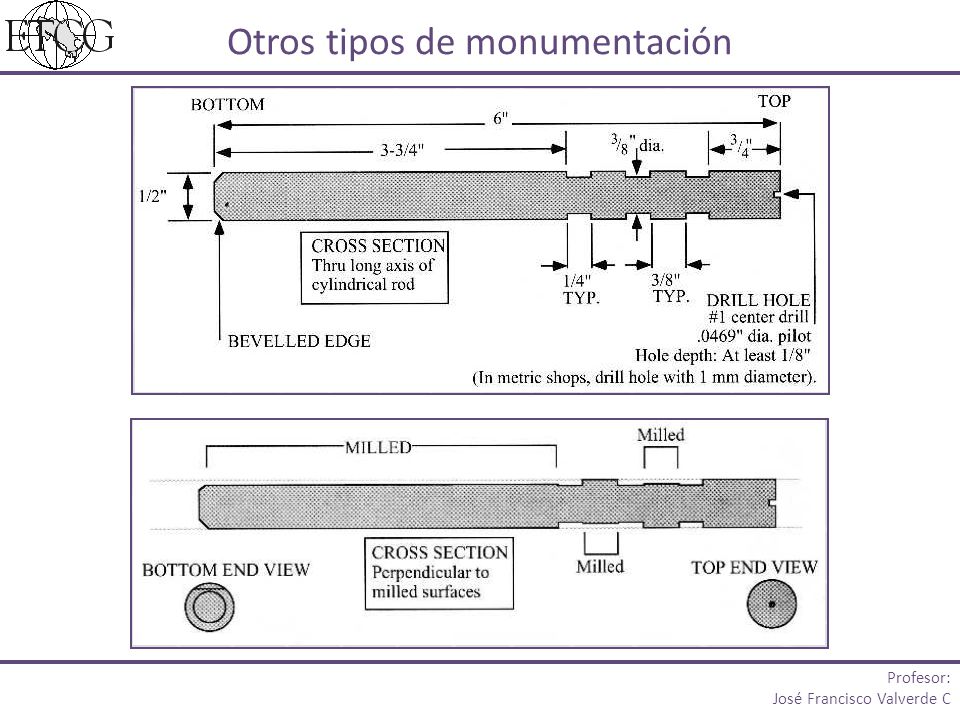

11 Otros tipos de monumentación
Profesor: José Francisco Valverde C

12 Otros tipos de monumentación
Profesor: José Francisco Valverde C

13 Otros tipos de monumentación
Profesor: José Francisco Valverde C

14 Otros tipos de monumentación
Profesor: José Francisco Valverde C

15 Monumentación para estaciones GNSS de operación continua
Profesor: José Francisco Valverde C

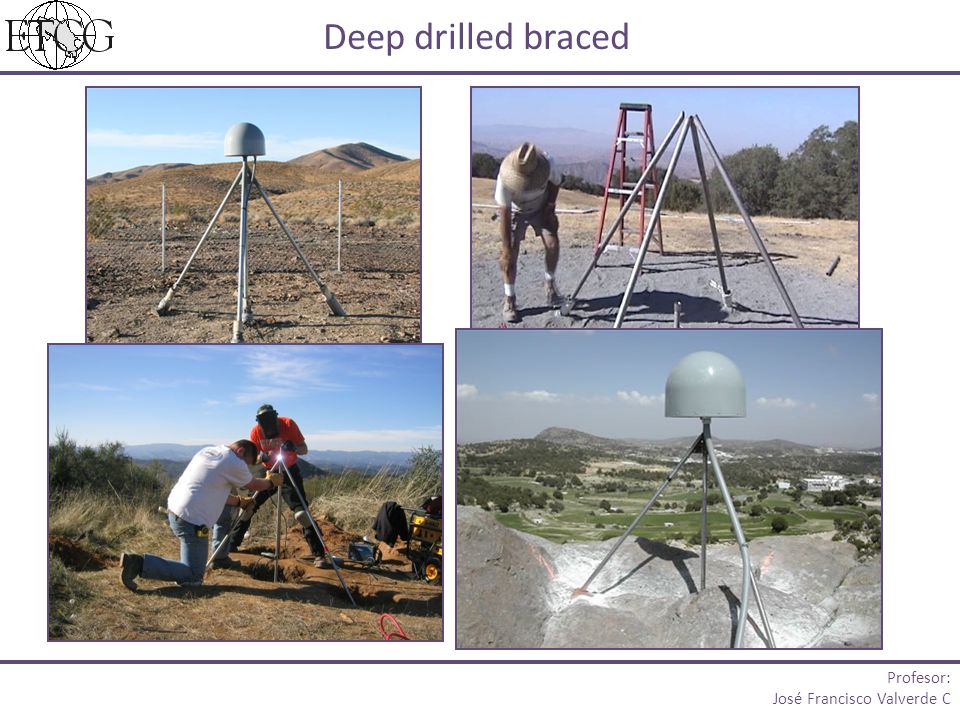

16 Deep drilled braced Profesor: José Francisco Valverde C

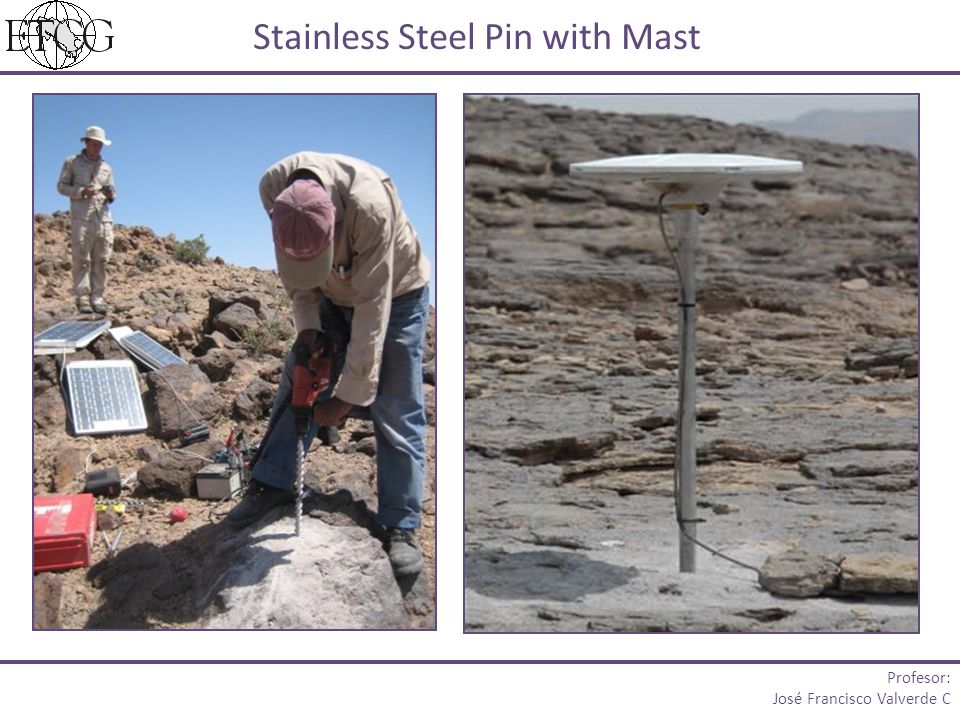

17 Stainless Steel Pin with Mast
Profesor: José Francisco Valverde C

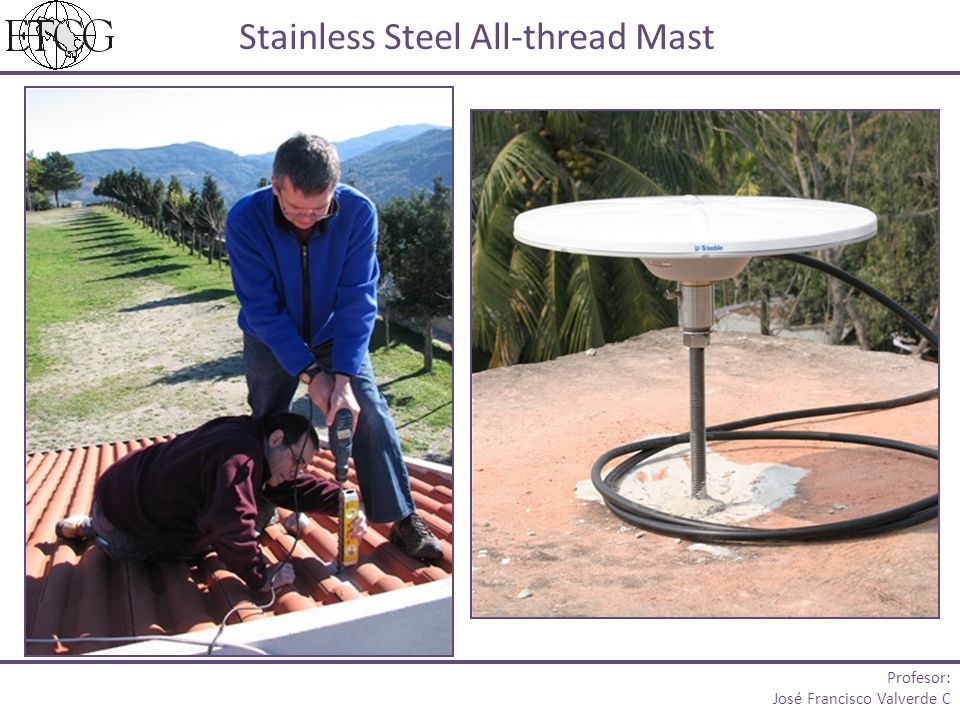

18 Stainless Steel All-thread Mast
Profesor: José Francisco Valverde C

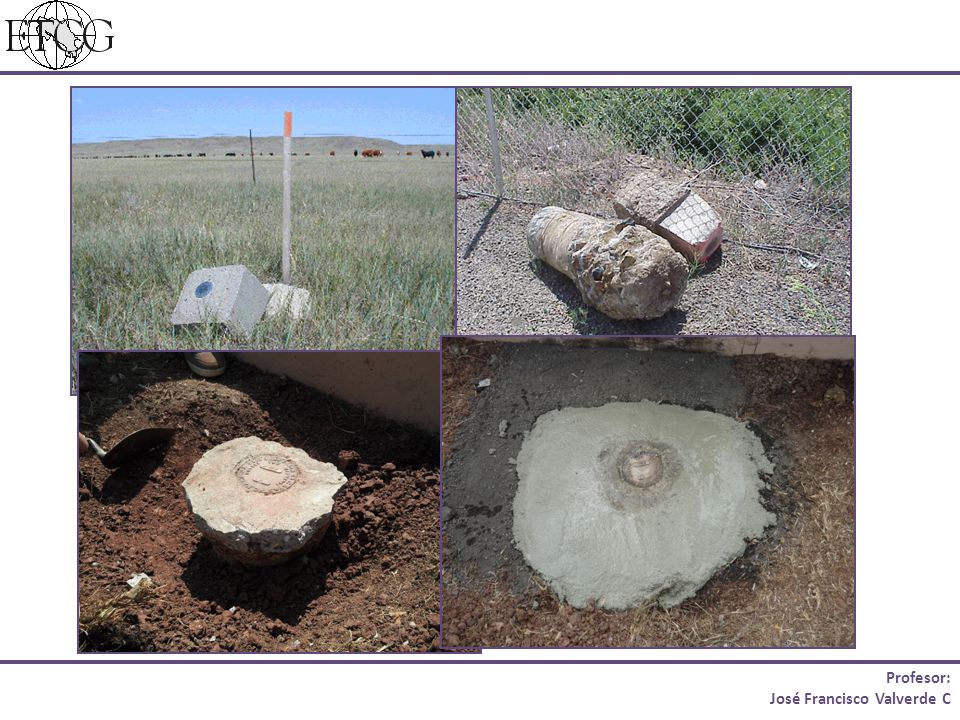

19 Problemática de las redes pasivas
Profesor: José Francisco Valverde C

20 Profesor: José Francisco Valverde C

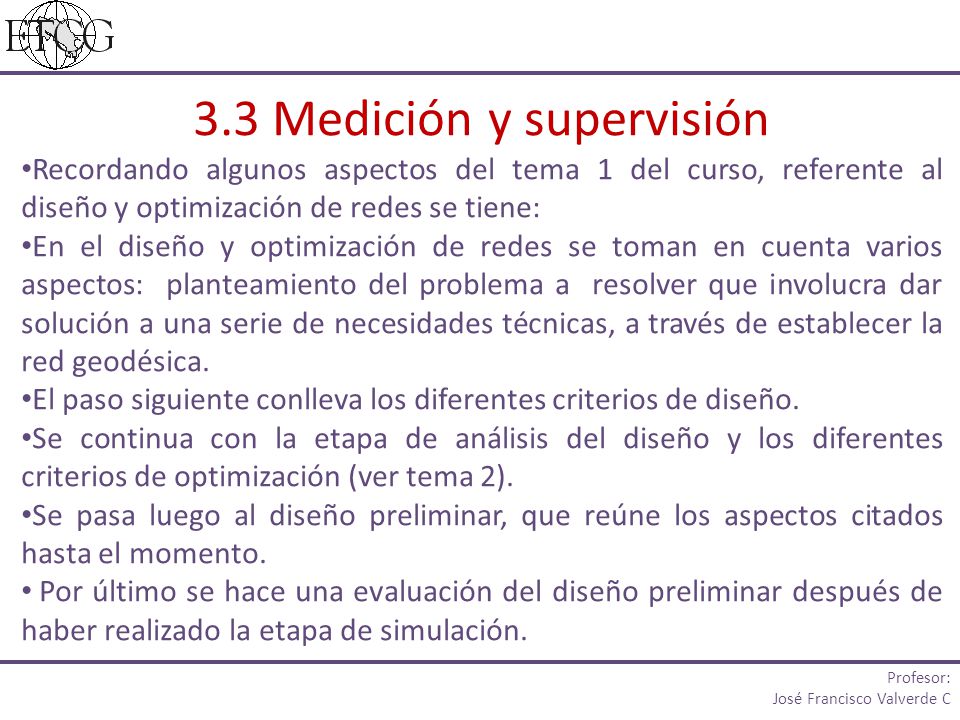

21 3.3 Medición y supervisión
Recordando algunos aspectos del tema 1 del curso, referente al diseño y optimización de redes se tiene: En el diseño y optimización de redes se toman en cuenta varios aspectos: planteamiento del problema a resolver que involucra dar solución a una serie de necesidades técnicas, a través de establecer la red geodésica. El paso siguiente conlleva los diferentes criterios de diseño. Se continua con la etapa de análisis del diseño y los diferentes criterios de optimización (ver tema 2). Se pasa luego al diseño preliminar, que reúne los aspectos citados hasta el momento. Por último se hace una evaluación del diseño preliminar después de haber realizado la etapa de simulación. Profesor: José Francisco Valverde C

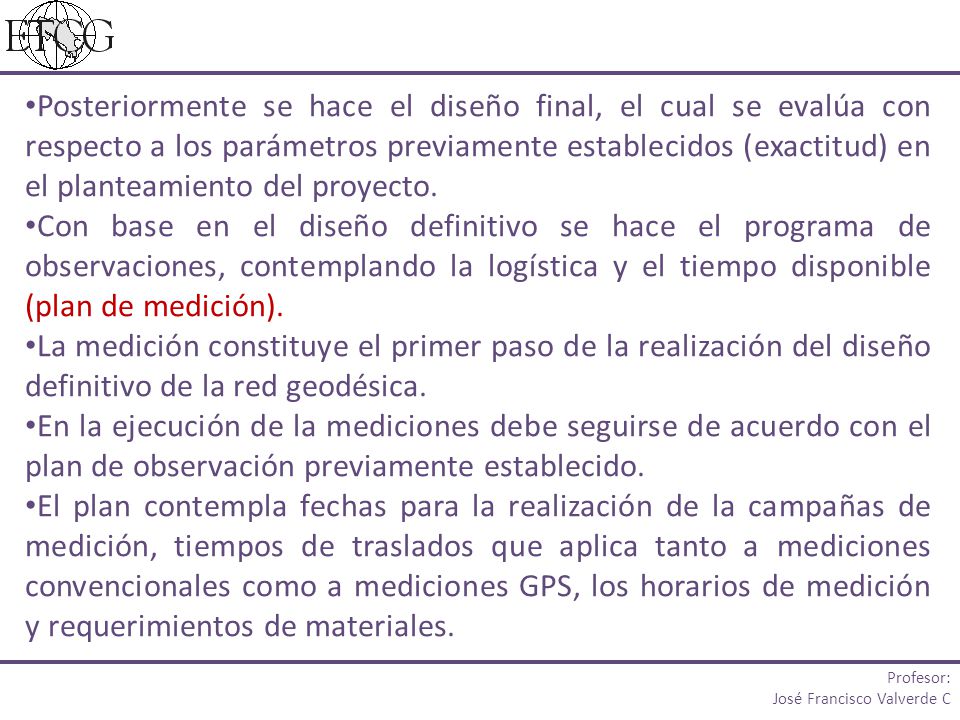

22 Posteriormente se hace el diseño final, el cual se evalúa con respecto a los parámetros previamente establecidos (exactitud) en el planteamiento del proyecto. Con base en el diseño definitivo se hace el programa de observaciones, contemplando la logística y el tiempo disponible (plan de medición). La medición constituye el primer paso de la realización del diseño definitivo de la red geodésica. En la ejecución de la mediciones debe seguirse de acuerdo con el plan de observación previamente establecido. El plan contempla fechas para la realización de la campañas de medición, tiempos de traslados que aplica tanto a mediciones convencionales como a mediciones GPS, los horarios de medición y requerimientos de materiales. Profesor: José Francisco Valverde C

23 Dentro de la etapa de medición se deben realizar supervisiones al personal encargado de las mediciones. La inspección o supervisión se le puede encargar a un grupo de personas que pertenezcan a la empresa que desarrolla el proyecto, o bien puede ser de forma externa. En ambos casos esta etapa funciona como un control de calidad durante la ejecución de la mediciones. Dependiendo del diseño y de la finalidad del trabajo, la supervisión se puede realizar en forma esporádica y aleatoria en todo el proyecto, efectuando las inspecciones en algunos sectores de la red, o por el contrario se pueden hacer las inspecciones de forma sistemática en cada uno de los puntos de la red. Junto con el proceso de supervisión, el ingeniero debe llevar consigo una bitácora o formulario, donde plasmará los aspectos que inspeccionó en la visita. Profesor: José Francisco Valverde C

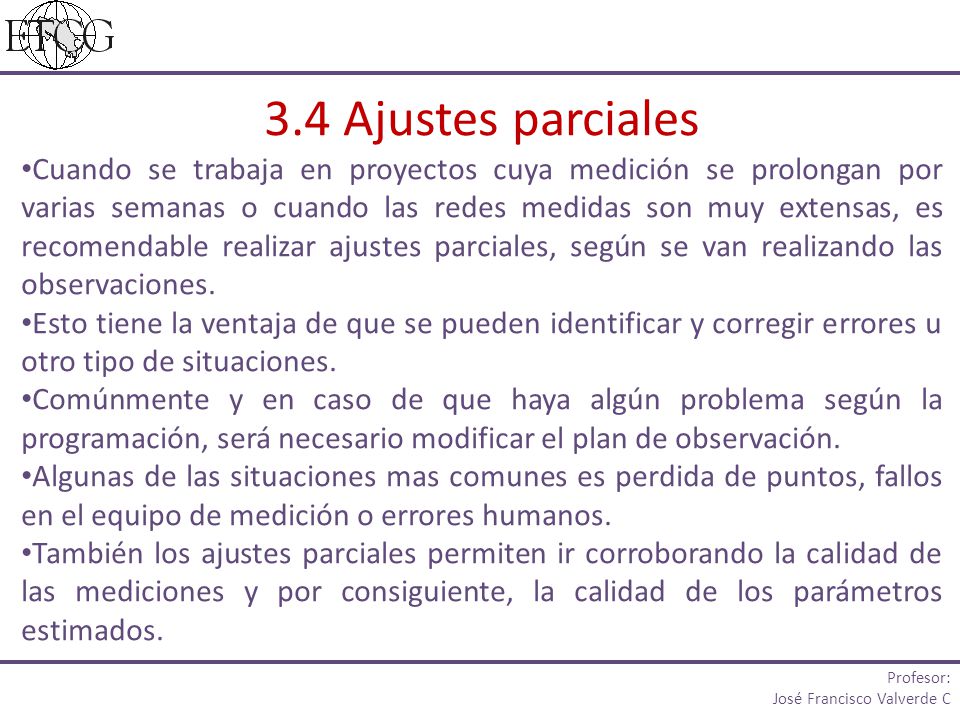

24 3.4 Ajustes parciales Cuando se trabaja en proyectos cuya medición se prolongan por varias semanas o cuando las redes medidas son muy extensas, es recomendable realizar ajustes parciales, según se van realizando las observaciones. Esto tiene la ventaja de que se pueden identificar y corregir errores u otro tipo de situaciones. Comúnmente y en caso de que haya algún problema según la programación, será necesario modificar el plan de observación. Algunas de las situaciones mas comunes es perdida de puntos, fallos en el equipo de medición o errores humanos. También los ajustes parciales permiten ir corroborando la calidad de las mediciones y por consiguiente, la calidad de los parámetros estimados. Profesor: José Francisco Valverde C

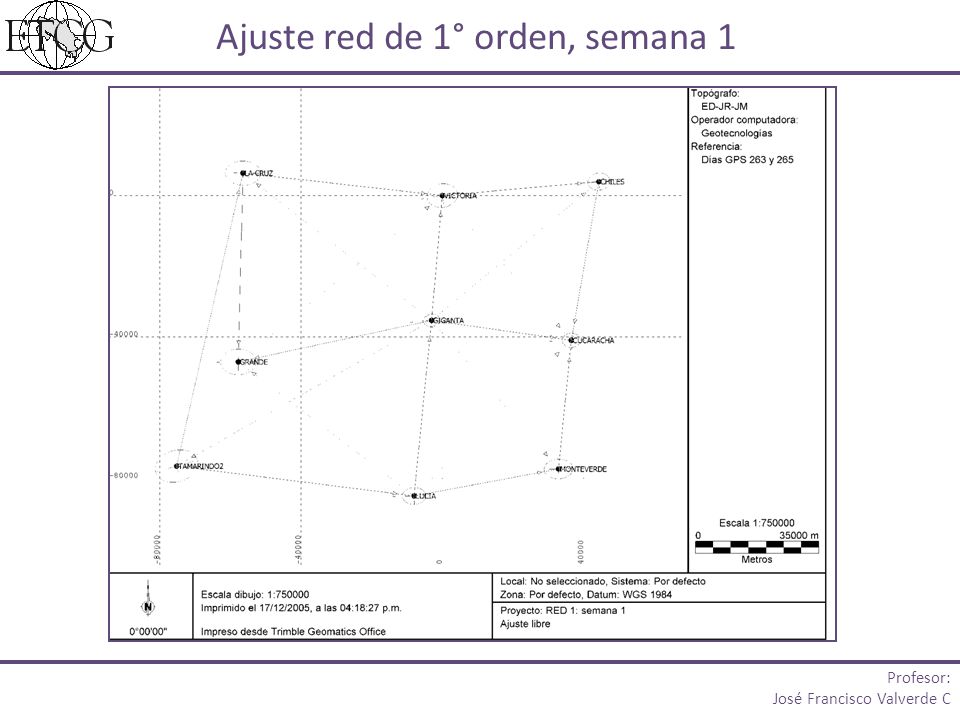

25 Ajuste red de 1° orden, semana 1
Profesor: José Francisco Valverde C

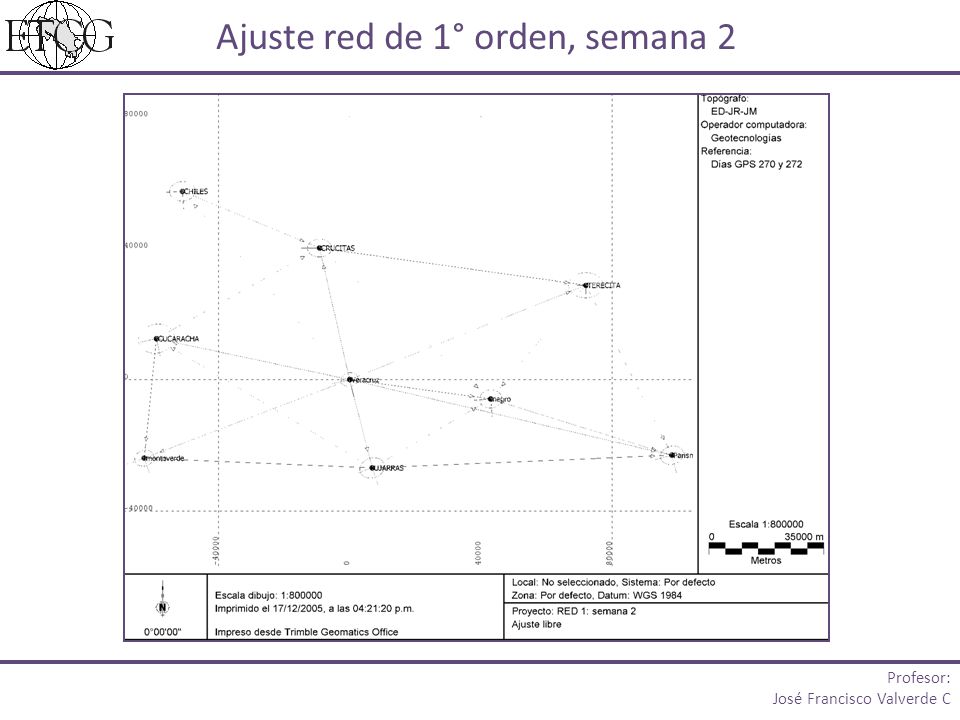

26 Ajuste red de 1° orden, semana 2
Profesor: José Francisco Valverde C

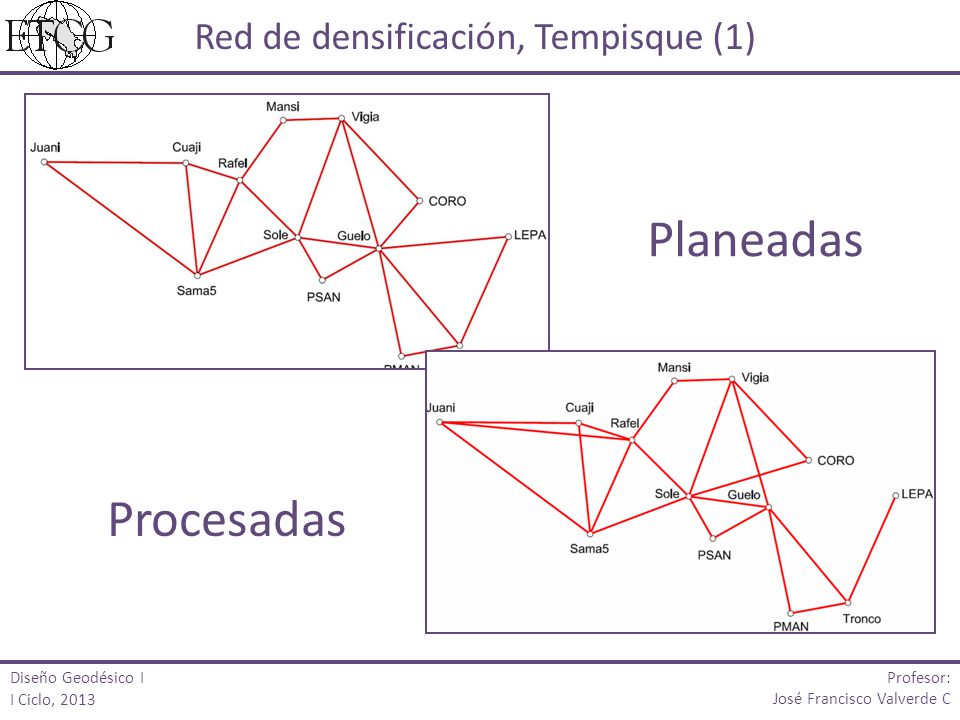

27 Red de densificación, Tempisque (1)
Planeadas Procesadas Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C

28 Red de densificación, Tempisque (2)
Planeadas Procesadas Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C

29 Red de densificación, Tempisque (3)
Planeadas Procesadas Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C

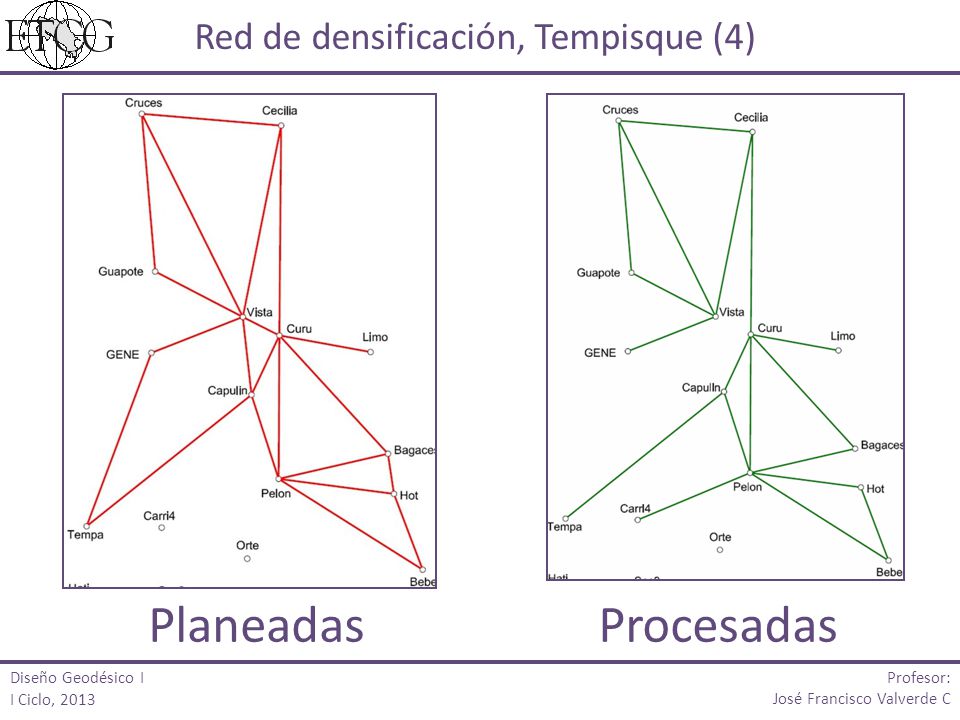

30 Red de densificación, Tempisque (4)
Planeadas Procesadas Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C

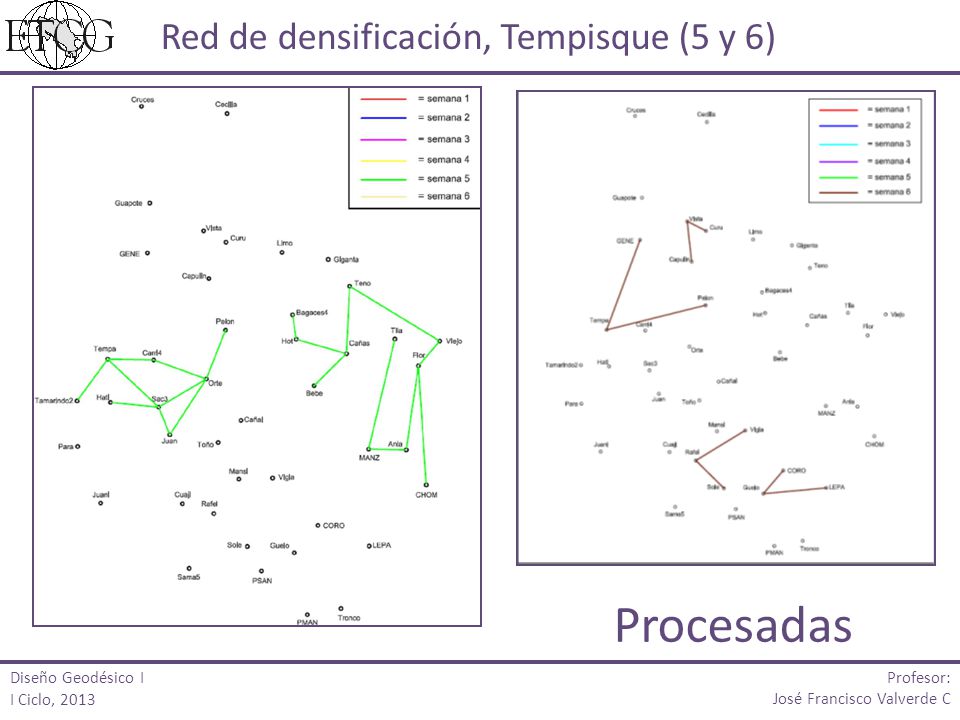

31 Red de densificación, Tempisque (5 y 6)
Procesadas Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C

32 Red de densificación, Tempisque
Diseño Geodésico I I Ciclo, 2013 Profesor: José Francisco Valverde C
