1 GEODESIA PROYECTO HYPACK 2013

2 SURVEY En HYPACK ® … Lat-Long en WGS-84 Lat-Long en Datum Local Transformación Datum GPS X-Y en Proyección Conversión Grilla Lat-Long en WGS-84 GPS X-Y en Proyección Conversión Grilla En proyectos WGS-84 o NAD-83: En otros proyectos:

3 El elipsoide Una forma matemática que se aproxima a la superficie geoidal El elipsoide Una forma matemática que se aproxima a la superficie geoidal. La posición en el elipsoide es definida por:La posición en el elipsoide es definida por: –Latitud –Longitud –Altura sobre el Elipsoide Estos ítems cambian con base en la forma del elipsoide!Estos ítems cambian con base en la forma del elipsoide! Ud. esta aquí ɸ = Latitud H a = semi-eje mayor b = semi-eje menor Achatamiento = (a-b)/b

4 Datum Cuando se mueve un elipsoide para ajustarlo a las condiciones locales del geoide, se convierte en un Datum. International Ellipsoid Datum Europeo 1950 DatumBogotá Su Datum usualmente determina cual elipsoide será usado. Datum Norte América 1927: Elipsoide Clarke 1866 Datum Norte América 1983: Elipsoide GRS 1980 Grilla Nacional UK:Elipsoide Airy Riks Drihoek (Holanda): Bessel 1841 Grilla Hong Kong 80: Internacional Jamaica Old Grid: Elipsoide Clarke 1880

5 Transformación Datum Convierte su posición desde un Datum (usualmente WGS-84) a un Datum local. ΦΦ Su latitud, longitud y altura sobre el elipsoide varían dependiendo del Datum utilizado. El proceso de ir de un Datum (WGS-84) a otro es llamado Transformación de Datum. WGS-84 Datum Europeo1950 Elipsoide International

6 Levantando en Elipsoide WGS-84? Levantando en Sistema de Coordenadas Planas Estatales NAD-83? No Requiere una Transformación de Datum. SI SI NO Necesita hacer una Transformación de Datum! NO Para una Transformación de Datum, puede: Determinar sus propios parámetros. Determinar sus propios parámetros. Usar parámetros publicados. Usar parámetros publicados. Usar un modelo de cambio de Datum, si esta disponible en su área de interés. Usar un modelo de cambio de Datum, si esta disponible en su área de interés.

7 Transformaciones de Datum: Transformaciones de Datum: Configuración No hace Transformación de Datum Hace una Transformación de Datum de 3-Parametros Hace una Transformación de Datum de 7- Parametros Use un Modelo de Transformación Nacional Clic aquí para ver los modelos que están disponibles

8 Proyecciones: Una representación 2-D de la superficie elipsoidal Se causa distorsión cuando se mueve desde la superficie del elipsoide a una proyección plana.Se causa distorsión cuando se mueve desde la superficie del elipsoide a una proyección plana. BC BCBC BC Una buena proyección debe minimizar la distorsión.Una buena proyección debe minimizar la distorsión kg A BC D ABCD

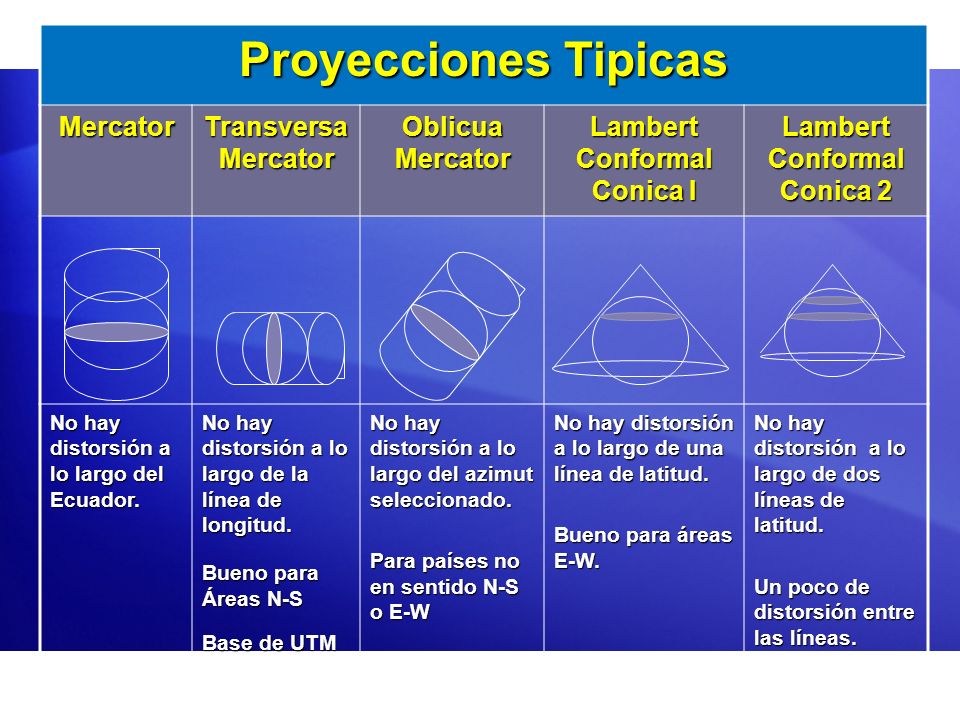

9 Proyecciones Tipicas Mercator Transversa Mercator Oblicua Mercator Lambert Conformal Conica I Lambert Conformal Conica 2 No hay distorsión a lo largo del Ecuador. No hay distorsión a lo largo de la línea de longitud. Bueno para Áreas N-S Base de UTM No hay distorsión a lo largo del azimut seleccionado. Para países no en sentido N-S o E-W No hay distorsión a lo largo de una línea de latitud. Bueno para áreas E-W. No hay distorsión a lo largo de dos líneas de latitud. Un poco de distorsión entre las líneas.

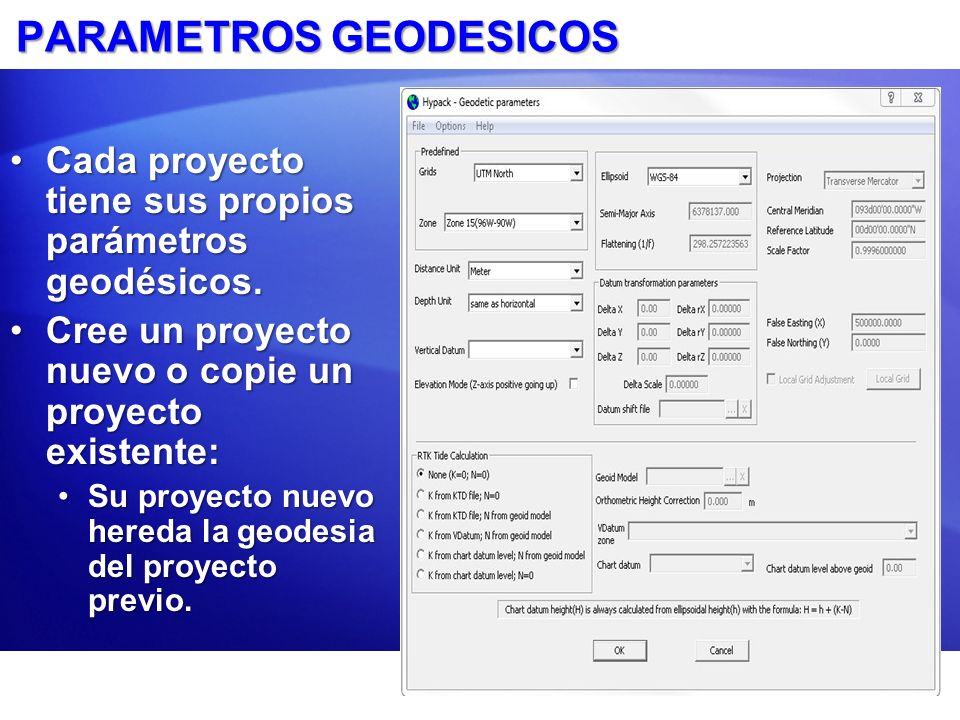

10 PARAMETROS GEODESICOS Cada proyecto tiene sus propios parámetros geodésicos.Cada proyecto tiene sus propios parámetros geodésicos. Cree un proyecto nuevo o copie un proyecto existente:Cree un proyecto nuevo o copie un proyecto existente: Su proyecto nuevo hereda la geodesia del proyecto previo.Su proyecto nuevo hereda la geodesia del proyecto previo.

11 Inicie PARAMETROS GEODESICOS Haga clic en el icono del mundo. O… Clic en el ítem Preparación – Geodesia O… Clic en el ítem Preparación – Geodesia.

12 Grilla UTM Grillas:Grillas: UTM Norte para el hemisferio norte.UTM Norte para el hemisferio norte. UTM Sur para el hemisferio sur.UTM Sur para el hemisferio sur. Zona:Zona: Dividida en 6º de longitud.Dividida en 6º de longitud. Elipsoide:Elipsoide: Si su elipsoide no es WGS-84:Si su elipsoide no es WGS-84: Tiene que hacer una transformación de datum.Tiene que hacer una transformación de datum.

13 Grillas NAD-83 Grillas: Seleccione State Plane NAD-83 Zona: Seleccione la zona estatal apropiada. Elipsoide: Aunque NAD-83 se basa en GRS-80, vera WGS-84 listado como el elipsoide. Esto es porque el gobierno de USA trata los dos como el mismo, aunque hay pequeñas diferencias.

14 Grillas NAD-27 Grillas: Seleccione State Plane – NAD27 Zona: Seleccione su zona plana estatal. Elipsoide: Fijo en Clarke Tiene que hacer una Transformación de Datum! Defina el archivo de Cambio de Datum a CONUS.

15 UKNG Grillas: Seleccione UK National Grid Zonzs: No hay zonas! Elipsoide: Fijo en Airy. Tiene que hacer una Transformacion de Datum. Seleccione el archivo de Cambio de Datum OSTN02.

16 Proyección Definida por el Usuario Grillas: Seleccione None (al fondo del listado). Esto abre los ítems de Proyección. Proyección: Seleccione su proyección. Entre los parámetros de proyección. Elipsoide: Si noes WGS-84, haga una Transformación de Datum.

17 Nuevo en 2013: Cálculos Marea RTK Calculo RTK Definido por el UsuarioCalculo RTK Definido por el Usuario Escoja la fuente de su valor KEscoja la fuente de su valor K Verifique la presentación MAREAS RTK por detalles Verifique la presentación MAREAS RTK por detalles

18 Parámetros Geodésicos: Otros asuntos Modelo Geoidal: Modelo Geoidal: Usado en métodos de Marea RTK. Usado en métodos de Marea RTK. Corrección Altura Ortométrica: Corrección Altura Ortométrica: Usado en métodos Mareas RTK. Usado en métodos Mareas RTK. Zona VDatum y Datum Cartográfico: Zona VDatum y Datum Cartográfico: Usado en Método Marea RTK con VDatum Usado en Método Marea RTK con VDatum Ajuste de Grilla Local Ajuste de Grilla Local Usado para convertir a grilla local de ingeniería. Usado para convertir a grilla local de ingeniería. Tiene su propia presentación! Tiene su propia presentación! Nivel Datum Cartográfico sobre el geoide. Nivel Datum Cartográfico sobre el geoide. La Corrección de altura Ortométrica antiguamente…. La Corrección de altura Ortométrica antiguamente….
