1 2003 HYPACK MAX Training Seminar1 Sample TitleBlock 64 64 – los Bloques del Título personalizados Un nuevo programa en la 02.12 versión de MAX le permite crear los bloques del título personalizados. Los bloques personalizados se guardan como archivos de BMP que pueden importarse entonces en HYPLOT MAX como gráficos. Inicie el Editor de Bloque de Titulos seleccionando PREPARACION-EDITORES- EDITOR DE TITULO DE BLOQUES.

2 2003 HYPACK MAX Training Seminar2 Sample TitleBlock 64 64 –Defina el Tamaño de su Bloque 1.Empiece un nuevo Bloque del Título seleccionando BLOQUE-NUEVO. 2. Dé un nombre a su bloque. 3. Entonces defina la altura y anchura de su bloque. Ahora mismo, usted tiene que definir la longitud y anchura en pulgadas. 4. Especifique el gordor de la línea de borde. – El más alto el número, el borde sera mas ancho

3 2003 HYPACK MAX Training Seminar3 Sample TitleBlock 64 64 – Añada y Cambiar el Tamaño de sus Graficos 4.Haga clic y agregue los gráficos. En nuestro bloque de la muestra, nosotros tenemos cuatro archivos de JPG. Defina el lugar (basado en la pate superior izquierda del bloque) y el tamaño para cada gráfico. Usted puede mover los gráficos gráficamente y puede cambiar tamaño una vez que ellos sean dibujados en la pantalla. Los gráficos de la muestra están disponibles en el directorio del proyecto: LOGO.JPG 3DTV.JPG HYSWEEP.JPG MULTIPLE VESSEL.JPG

4 2003 HYPACK MAX Training Seminar4 Sample TitleBlock 64 64 – Organizacion Basica 5. Entre en el texto. Haga clic en Añadir la caja del Texto. Un bloque del texto se pone en la esquina de la mano izquierda superior de la pantalla. Muévalo a su posición aproximada. Prolongue las asas para hacerle el tamaño aproximado. Haga clic con el boton derecho en la caja del texto para conseguir las Propiedades del Texto.

5 2003 HYPACK MAX Training Seminar5 Sample TitleBlock 64 64 – Propiedade de Texto Entre el texto deseado aquí. Usted puede entrar sólo una línea en una vez. Usted puede especificar la alineación desde aquí. Haga clic aquí para poner la fuente. Asegúrese que usted resalta el texto deseado antes de poner la fuente. Marque la caja de Marco de Texto si usted desea ver el texto en una caja visible. Usted puede controlar qué bordes de la caja son dibujados.

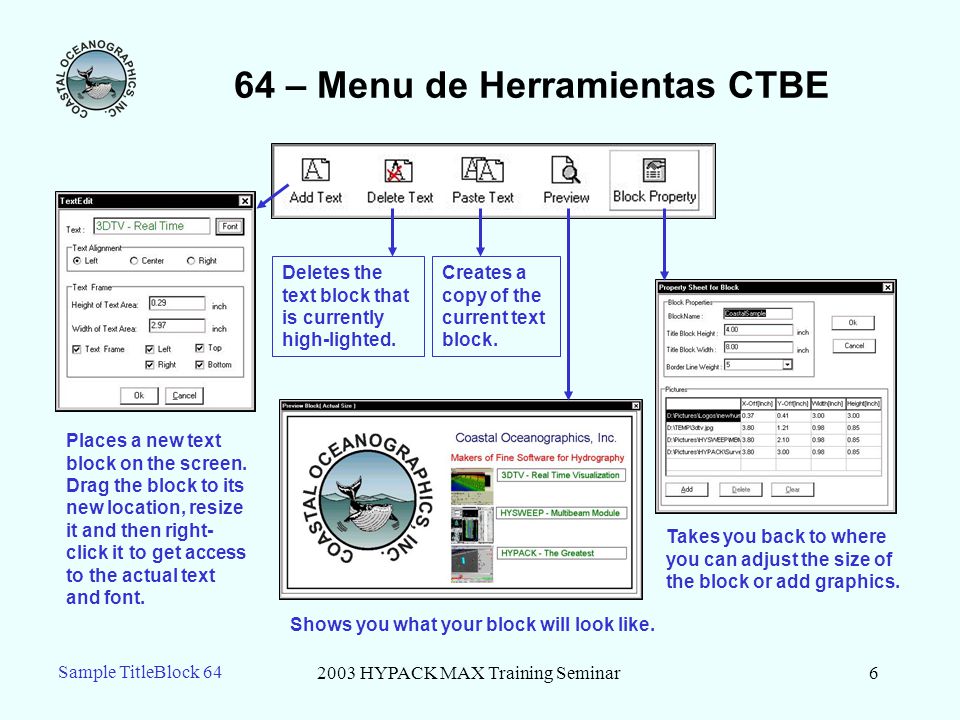

6 2003 HYPACK MAX Training Seminar6 Sample TitleBlock 64 64 – Menu de Herramientas CTBE Places a new text block on the screen. Drag the block to its new location, resize it and then right- click it to get access to the actual text and font. Shows you what your block will look like. Takes you back to where you can adjust the size of the block or add graphics. Deletes the text block that is currently high-lighted. Creates a copy of the current text block.

7 2003 HYPACK MAX Training Seminar7 Sample TitleBlock 64 64 – CTBE - FInalizando Cuando usted tiene todo como le gusta, haga clic en el menu Archivo-Guardar. Guardara el bloque a unformato BMP (el bitmap) en el directorio de HYPACK. Usted puede importarlo ahora en el HYPLOT MAX como un gráfico proporcionado por el usuario
