Presentación del tema: "2003 HYPACK MAX Training Seminar1 Sample Dredgepack 108 108 – las Opciones del Perfil Seccional en DREDGEPACK® DREDGEPACK® allows you to cut sections through."— Transcripción de la presentación:

1 2003 HYPACK MAX Training Seminar1 Sample Dredgepack 108 108 – las Opciones del Perfil Seccional en DREDGEPACK® DREDGEPACK® allows you to cut sections through the Matrix to view the original survey data and the as dredged surface.

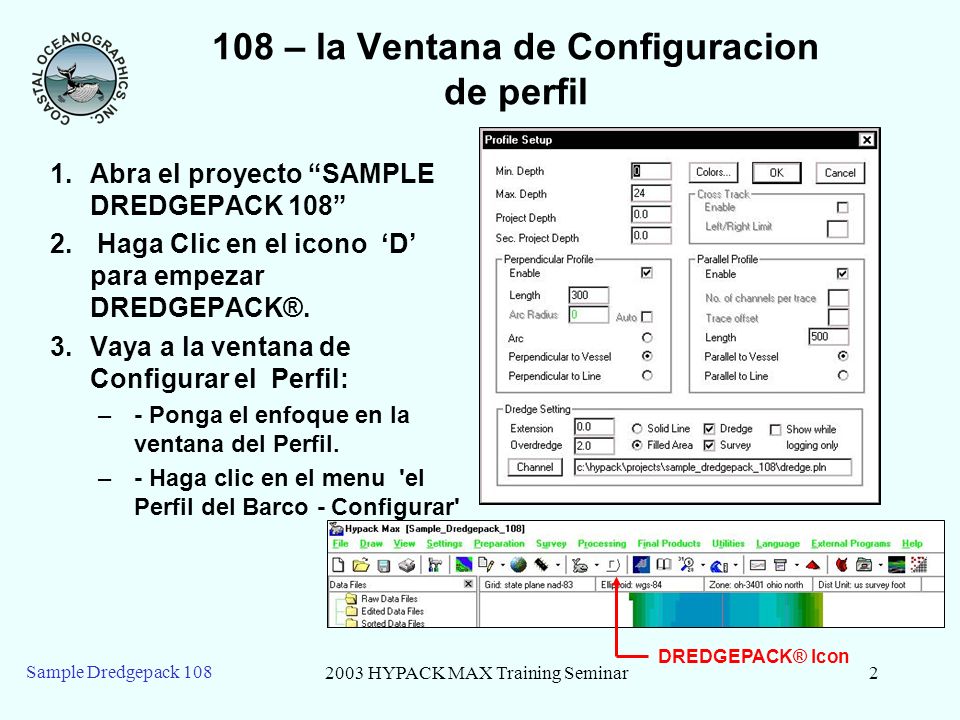

2 2003 HYPACK MAX Training Seminar2 Sample Dredgepack 108 108 – la Ventana de Configuracion de perfil 1.Abra el proyecto SAMPLE DREDGEPACK 108 2. Haga Clic en el icono D para empezar DREDGEPACK®. 3.Vaya a la ventana de Configurar el Perfil: –- Ponga el enfoque en la ventana del Perfil. –- Haga clic en el menu 'el Perfil del Barco - Configurar' DREDGEPACK® Icon

3 2003 HYPACK MAX Training Seminar3 Sample Dredgepack 108 108 – Pantalla de DREDGEPACK® Area de Mapa Ventana de Perfil de Barco Despliegue de Datos

4 2003 HYPACK MAX Training Seminar4 Sample Dredgepack 108 108 – Configuracion de Perfil de Draga Min. la Profundidad y Profundidad : Especifique el rango vertical para la grafica Profundidad proyectada: Los lugares una línea horizontal a ese nivel. La Profundidad del Proyecto secundaria: Los lugares una segunda línea horizontal a ese nivel. Colores: Los juegos los colores para los materiales.

5 2003 HYPACK MAX Training Seminar5 Sample Dredgepack 108 108 – Configuracion de perfil Perpendicular –Las secciones perpendiculares pueden ser: - El arco - Perpendicular al barco - Perpendicular a la Línea Planeada Longitud: Ies divida izquierda y derecha de la cabeza de corte. (150cada lado en este ejemplo ). Arco Radio: Debe configurarse a la distancia del spud al centro de la cabeza de corte. Auto: Automaticamente calcula el Radio de Arco desde una lectura digital.

6 2003 HYPACK MAX Training Seminar6 Sample Dredgepack 108 108 – Parallel Profile Settings –Longitud: 80% de la longitud es dibujado 'delante' del barco y 20% de la longitud es dibujado detrás del barco. –Por ejemplo, si la longitud es 500': –- El gráfico mostrará 100' detrás de la herramienta excavadora y 400' delante de la herramienta excavadora. Opciones de la orientación: –- Paralelo al barco –- Paralelo a la Línea Planeada

7 2003 HYPACK MAX Training Seminar7 Sample Dredgepack 108 108 – Configuracion de Draga Extensión: Extiende la plantilla afuera de la cima de banco. Sobredragado: Pone la plantilla del sobredragado a una una distancia fija por bajo del canal. La Línea sólida contra el Área Llena: Determine cómo el perfil del fondo se desplegará. Draga: Dibuje la superficie de 'Como Dragado Levantamiento: Dibuje la superficie 'Como Levantado' Muestre mientras sólo registrando: Un recordatorio para empezar registrando. Usted sólo ve el gráfico si el estado EN LÍNEA.

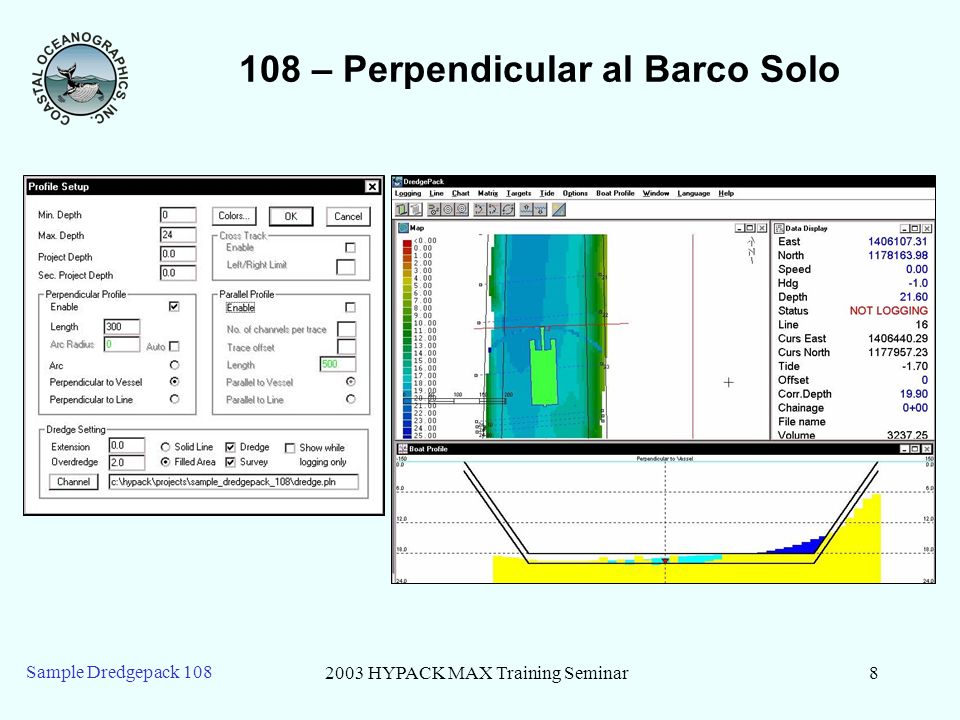

8 2003 HYPACK MAX Training Seminar8 Sample Dredgepack 108 108 – Perpendicular al Barco Solo

9 2003 HYPACK MAX Training Seminar9 Sample Dredgepack 108 108 – Referenciada a Linea Planeada

10 2003 HYPACK MAX Training Seminar10 Sample Dredgepack 108 108 – Arco solo
