1 2003 HYPACK MAX Training Seminar1 Sample Hoja de Ploteo – Creando una Hoja de Ploteo El archivod de Hoja de (PLT) se utiliza para especificar : –El ancho y largo de su Hoja de Ploteo. –La escala de Hoja de Ploteo. Pies por pulgadas para grilla de pie Metros por metros para grillas metricas –El origen de su Hoja de Ploteo. –La rotacion (clockwise) de la Hoja de Ploteo. El ancho y largo de la Hoja de Ploteo define el area de ploteo interior de su hoja. El borde sera dibujado en la parte externa de este rectangulo. Usted necesita proporcionar algun espacio alreadedor la parte exterior del area de ploteo. Si no su borde, (y parte de la area de ploteo) puede desaparecer fuera del eje de la pagina.

2 2003 HYPACK MAX Training Seminar2 Sample Hoja de Ploteo – Ejemplo de Proyecto Yo tengo un ejemplo de proyecto nombrado Sample Hoja de Ploteo 65 que tiene un archivo de datos XYZ nombrado 168.XYZ. Yo deseo crear Hoja de Ploteo alrededor del area que es : –34 largo –15 ancho –Escala = 100 ft/in –Rotacion = 0 (Norte = Arriba)

3 2003 HYPACK MAX Training Seminar3 Sample Hoja de Ploteo – Re-size the screen display The first trick of the trade is to resize the MAX screen so that you have a lot of white space around the area you want to create the Hoja de Ploteo. This is going to make it easier to grab the sheet handles. You can just zoom out a time or two.

4 2003 HYPACK MAX Training Seminar4 Sample Hoja de Ploteo – Lanzar el Editor Hoja de Ploteo (EHP) MAX pone una Hoja de Ploteo en la pantalla y abre la ventana de EHP. THay cuatro asas en cada esquina doe la Hoja de Ploteo. Usted puede usar las asas para : –Mover el origen –Reescalar la escala –Girar la Hpja Las entrada en EHP entra seran actualizadas. Click and drag to move the sheet origin Click and drag to rescale. Click and drag to rotate.

5 2003 HYPACK MAX Training Seminar5 Sample Hoja de Ploteo – Configurando el tamaño de Hoja Manualmente entre el Largo y Ancho de su hoja. –Pulgadaspar grilla de pie –Centimetros para grillas metricas Entre manualmente la escala de Hoja de Ploteo (si la sabe). El borde de la hoja se actualizara. La hoja cambia de forma como usted cambia el ancho, largo o escal. Puede usar las asas para cambiar el origen,rotacion, o escala de la hoja. Los cambios seran reflejados en la Ventana de EHP.

6 2003 HYPACK MAX Training Seminar6 Sample Hoja de Ploteo – Girar y Arrastrar Puede entrar manualmente la rotacion de su hoja ( hacia la derecha desde en norte) o use el asa ( esquina diagonalmente del circulo). Puede mover la hoja en su lugar seleccionando y arrastrando el asa circular. Circular Handle (Click and drag to move sheet) Rotation Handle (Opposite circle handle)

7 2003 HYPACK MAX Training Seminar7 Sample Hoja de Ploteo – Ajustar el Origen Antes de guardar la hoja, puede redondear las unidades de Origen X y Origen Y. Esto tiene que ser hecho manualmente.

8 2003 HYPACK MAX Training Seminar8 Sample Hoja de Ploteo – Saving the PLT File When you are happy with the sheet layout, click the File – Save menu item and give your sheet a name. We recommend you include a description of the sheet size and scale in the name. Channel_34x15_100.PLT

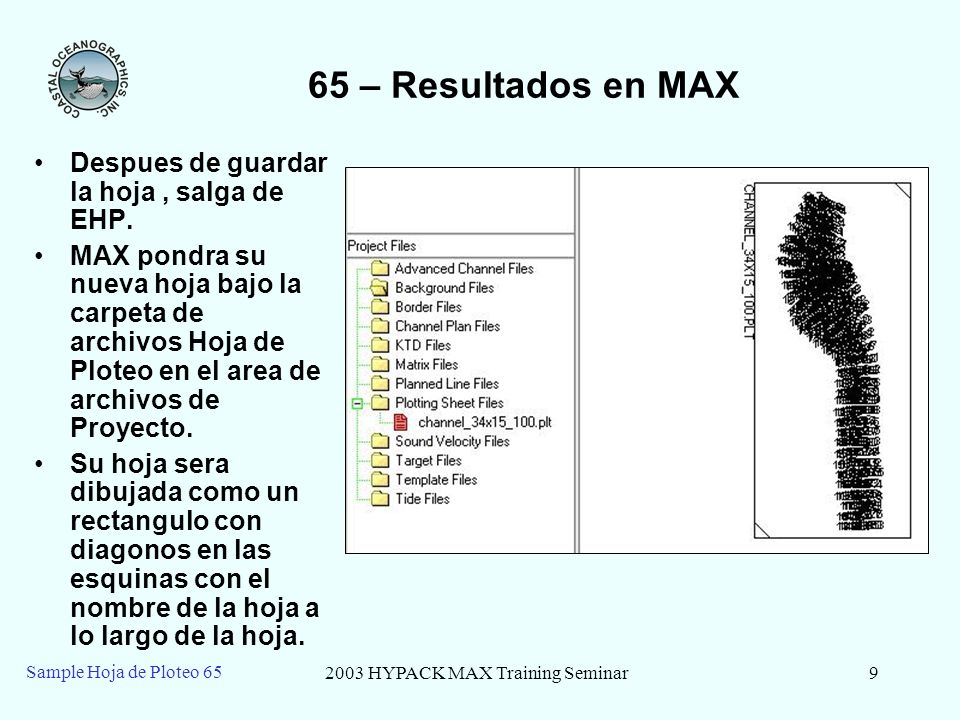

9 2003 HYPACK MAX Training Seminar9 Sample Hoja de Ploteo – Resultados en MAX Despues de guardar la hoja, salga de EHP. MAX pondra su nueva hoja bajo la carpeta de archivos Hoja de Ploteo en el area de archivos de Proyecto. Su hoja sera dibujada como un rectangulo con diagonos en las esquinas con el nombre de la hoja a lo largo de la hoja.

10 2003 HYPACK MAX Training Seminar10 Sample Hoja de Ploteo – Archivos de PLT en HYPLOT MAX Si usted solo tiene 1 archivo de PLT en su proyecto : –HYPLOT MAX automaticamente carga el archivo de PLT Si usted tiene mas de 1 archivo de PLT en su proyecto : –HYPLOT MAX le pregunta que hoja usted desea cargar.
