Círculo de Mohr
2
Tensores de esfuerzos Esfuerzo en un punto se define con:
Los tres esfuerzos principales. Esfuerzos en 3 planos perpendiculares a X1, X2, X3 en 3D (y dos caras en 2D). Dos escalares invariantes del campo de esfuerzos. La magnitud del tensor de segundo rango se define por dos escalares invariantes (independientes del sistema coordenado). Escalar: 1 magnitud Vector: 1 magnitud
3

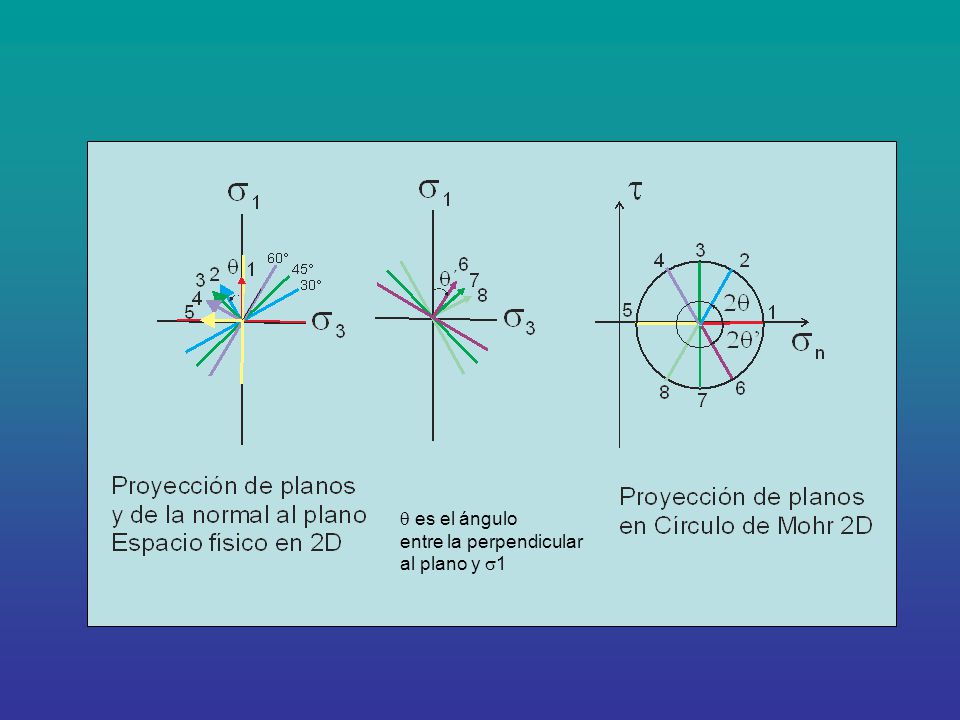

es el ángulo entre la perpendicular al plano y 1
4

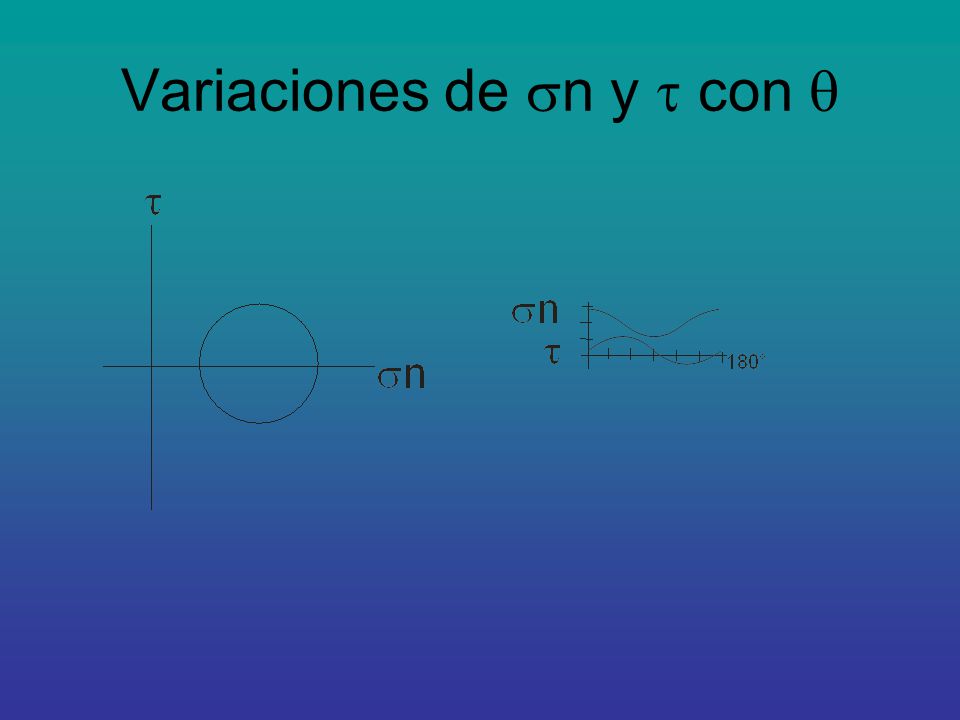

Variaciones de sn y t con q
5
Escalares invariantes del sistema
Radio Punto medio Esf cizalla máximo: fallas conjugadas Calcular los valores de [sn, t]p q
6
Cálculo de las dos invariantes con los datos de dos planos perpendiculares
7
Operaciones con el círculo de Mohr
8
Tipos de esfuerzos representados
Esfuerzo desviatórico Campo de esf es el esf litostatico más el desviatórico Un líquido no puede sufrir cizalla Esfuerzo efectivo
9

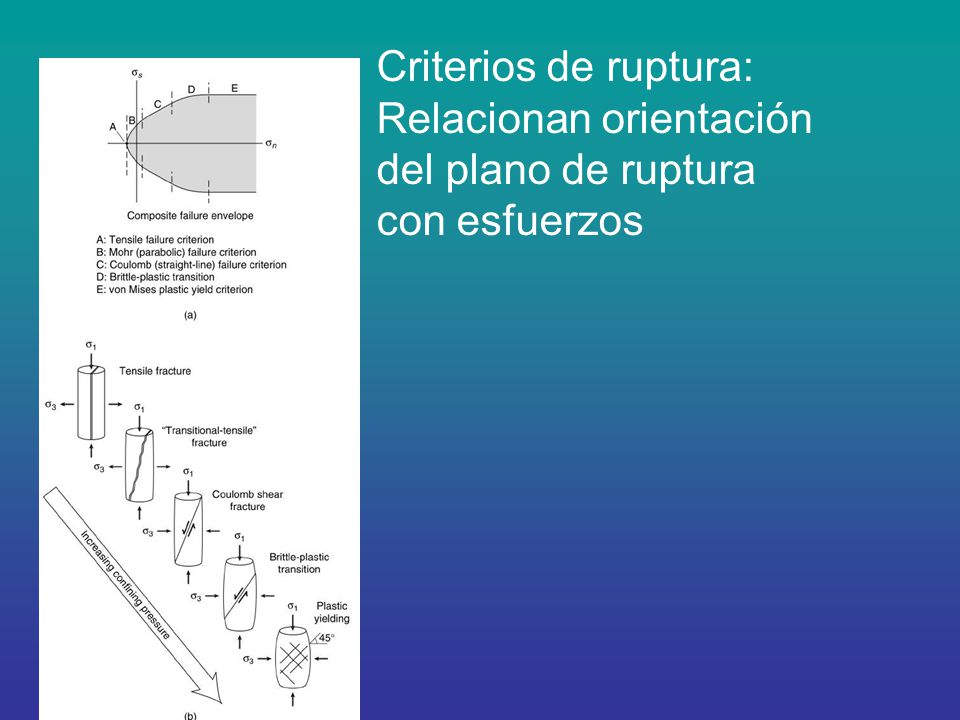

Criterios de ruptura: Relacionan orientación del plano de ruptura con esfuerzos
10

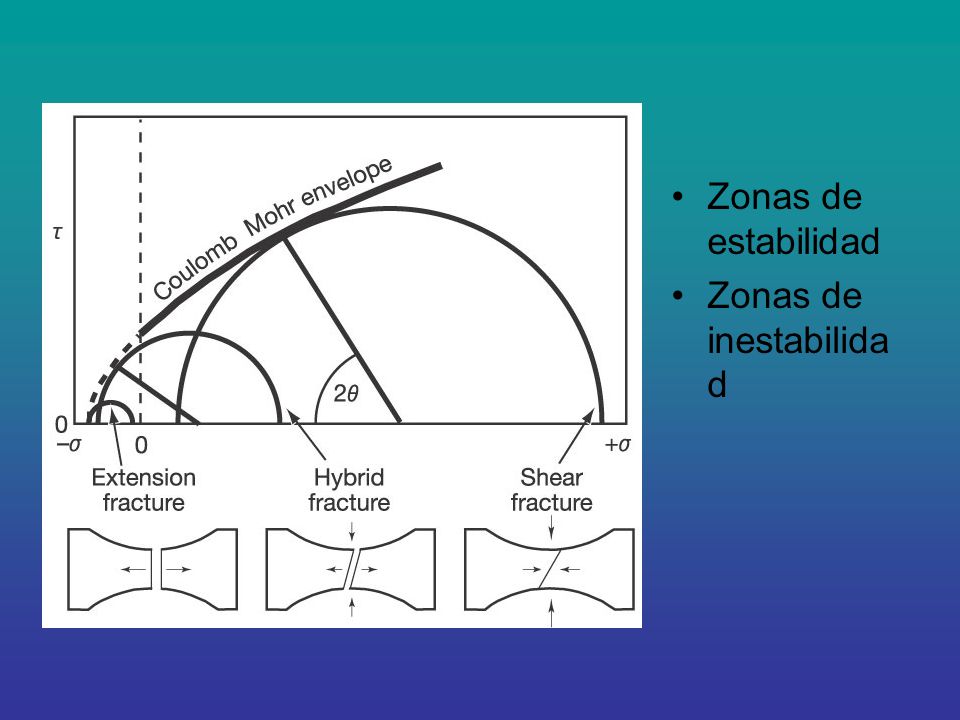

Zonas de estabilidad Zonas de inestabilidad
11
Criterio de Coulomb Navier
Fricción Esfuerzo normal Esfuerzo de cizalla t=C+sn Zona inestable Zona estable
12
Coeficiente de fricción
13
3D
14
Aplicaciones: Presión de fluidos Profundidad Cohesión
Sistema magmático
15

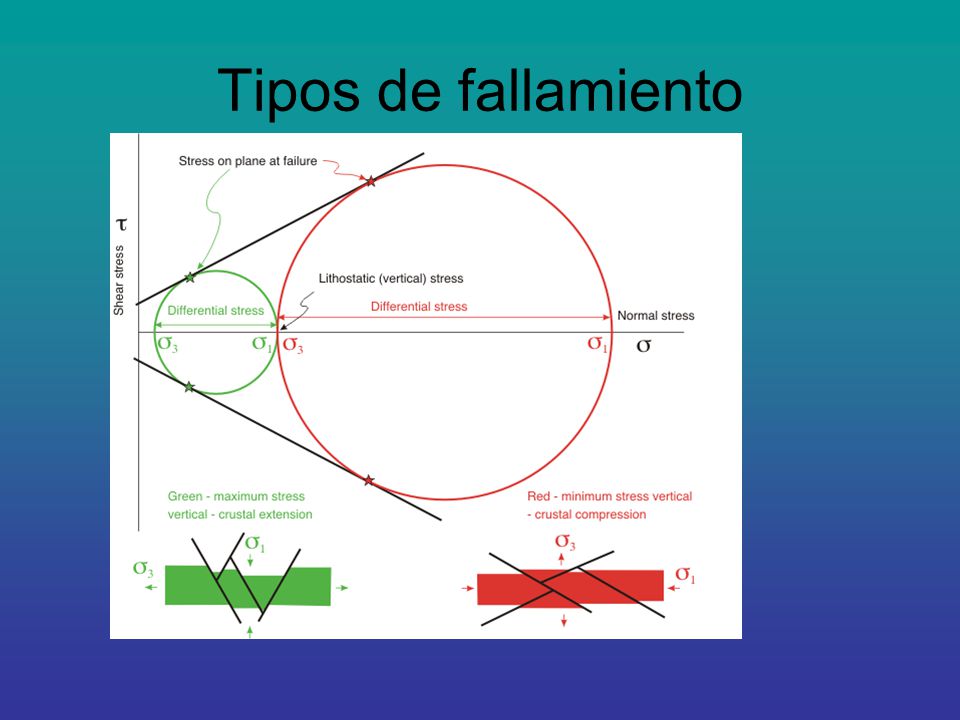

Tipos de fallamiento
17

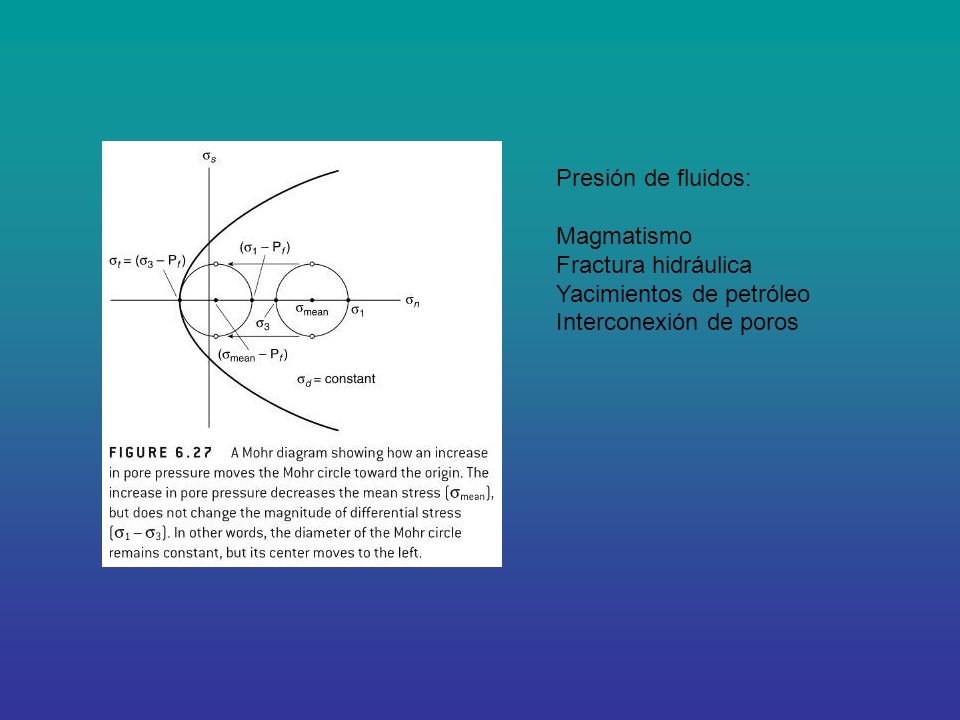

Presión de fluidos: Magmatismo Fractura hidráulica Yacimientos de petróleo Interconexión de poros
18

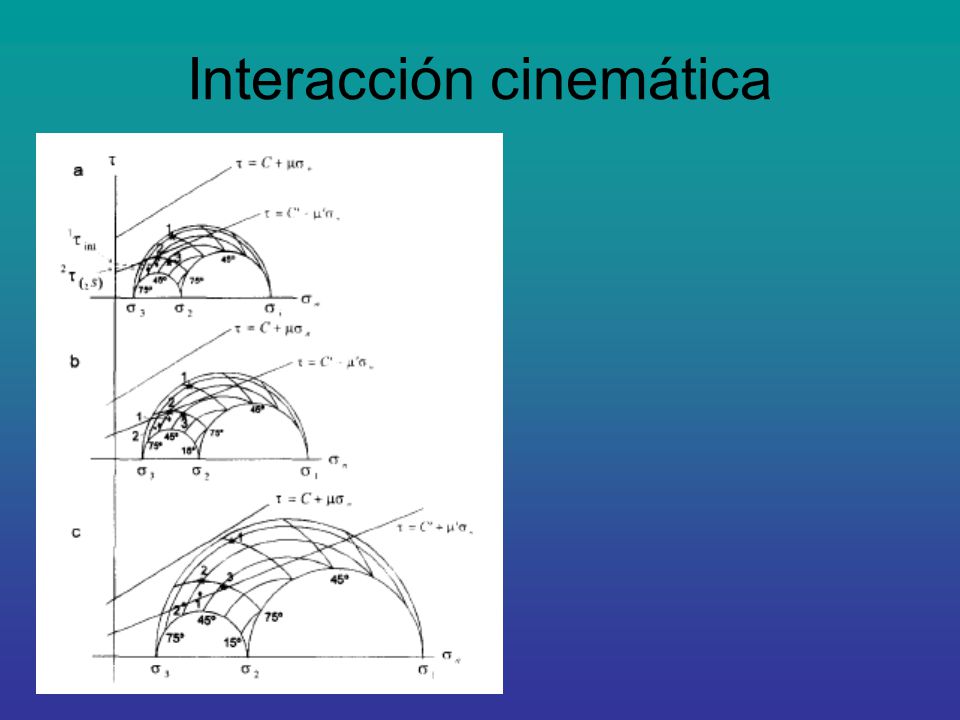

Interacción cinemática
19
Paleotensor de esfuerzos reducido

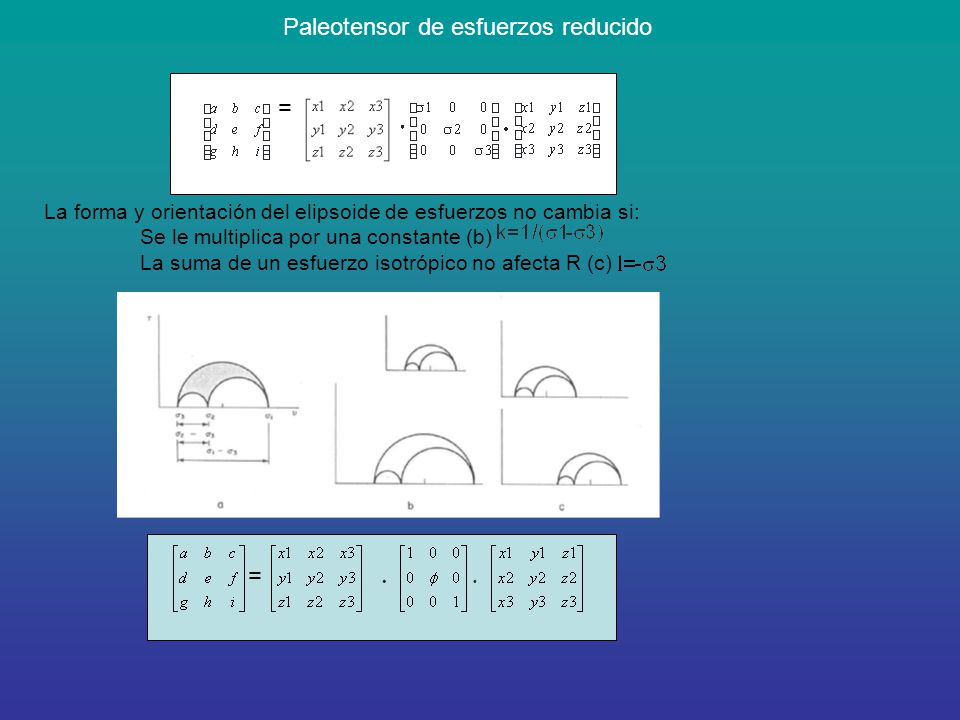

= La forma y orientación del elipsoide de esfuerzos no cambia si: Se le multiplica por una constante (b) La suma de un esfuerzo isotrópico no afecta R (c) Un tensor de esfuerzos puede representado por los vectores unitarios de los ejes de esfuerzos principales 2. EL tensor de esfuerzos principales puede ser modificado sumando un esfuerzo isotrópico y multiplicandolo por una constante No cambia ni la relación de esfuerzos ni la orientación y así cambian de 3 varibles a 4, se convierte en una ecuación de 4 incógnitas, con cuator fallas se determina el sistema =
