PROPAGACIÓN DE ONDAS SÍSMICAS –Esfuerzos y deformación.

Presentaciones similares


Presentación del tema: "PROPAGACIÓN DE ONDAS SÍSMICAS –Esfuerzos y deformación."— Transcripción de la presentación:

1 PROPAGACIÓN DE ONDAS SÍSMICAS –Esfuerzos y deformación

2

3

4

5 Vector TRACCIÓN: límite de la F de superficie por unidad de área en cualquier punto conforme el área tiende a cero

6

7 Notar que las tracciones tienen la misma orientación que la fuerza de aplicación y no necesariamente son normales a la superficie

8

9 normal tensor de esfuerzo vector tracción * vector normal

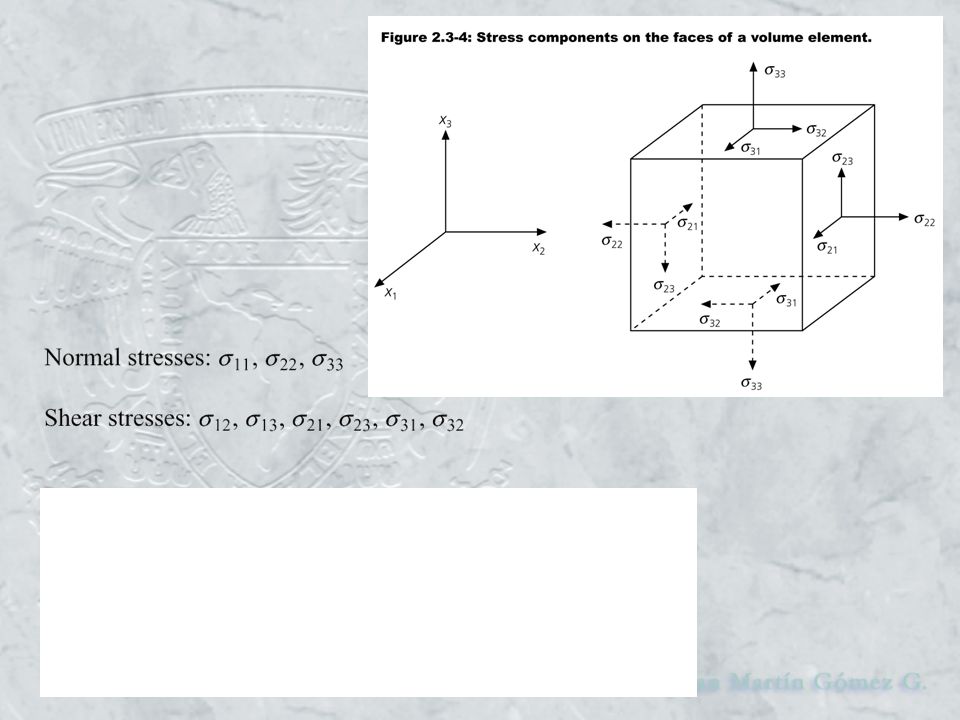

10

11 Convención

12

13

14

15

16

17

18

19

20

21 n está alineada con σn

22 Esta ecuación la podemos re-escribir como: Pero para que haya solución no-trivial:

23 Las constantes I 1, I 2 e I 3 se denominan Invariantes Tarea: σ= [(2, 1, 3), (1, -1, -2), (3, -2, 5)] 1.Determinar los elementos de las tres invariantes 2.Encontrar los esfuerzos principales y sus direcciones asociadas 1.Encontrar las tracciones sobre el plano x-y 2.El plano y-z 3.El plano con normal (3,2,-1) 4.¿Porqué se llaman invariantes? De aquí obtenemos la ecuación (polinomio característico): De donde obtenemos los valores característicos y subsecuentemente, los vectores característicos.

24

25

26

27 La teoría del fracturamiento de rocas predice que el fallamiento ocurrirá sobre el plano en el cual donde el esfuerzo de cortante es mas alto.

28

29

30

31

32

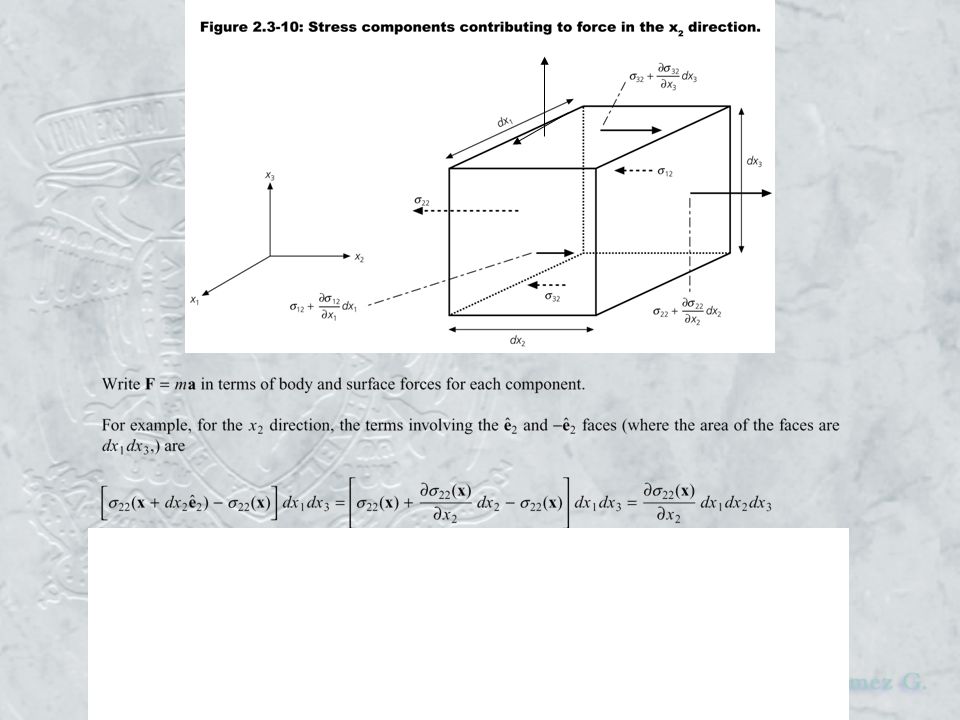

33

34

35

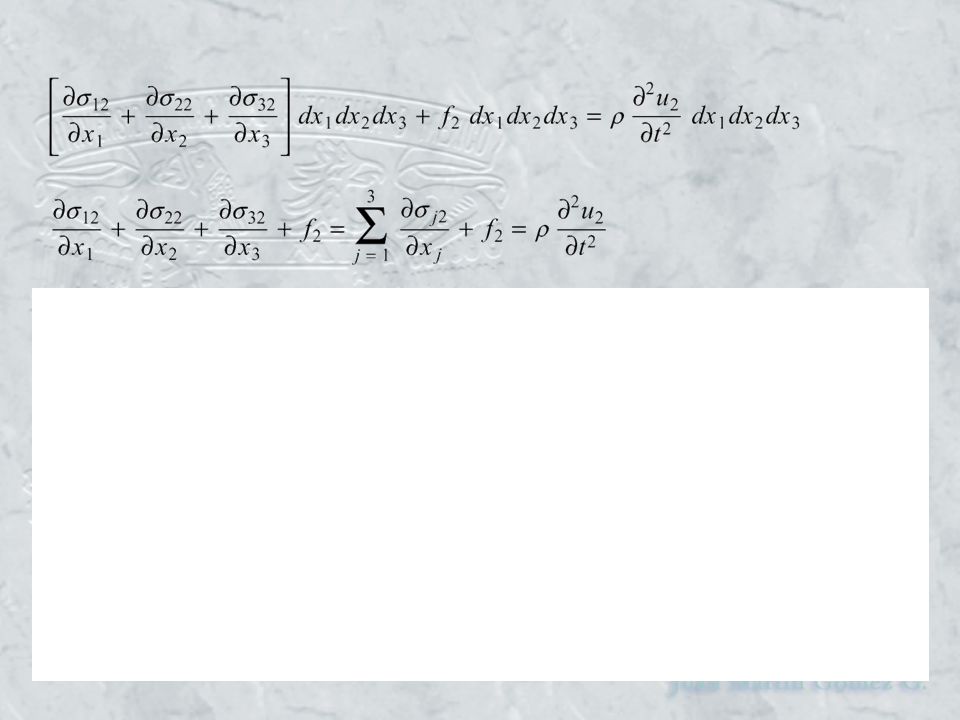

36

37

38

39

40

41

42

43

44

45

46

47

48

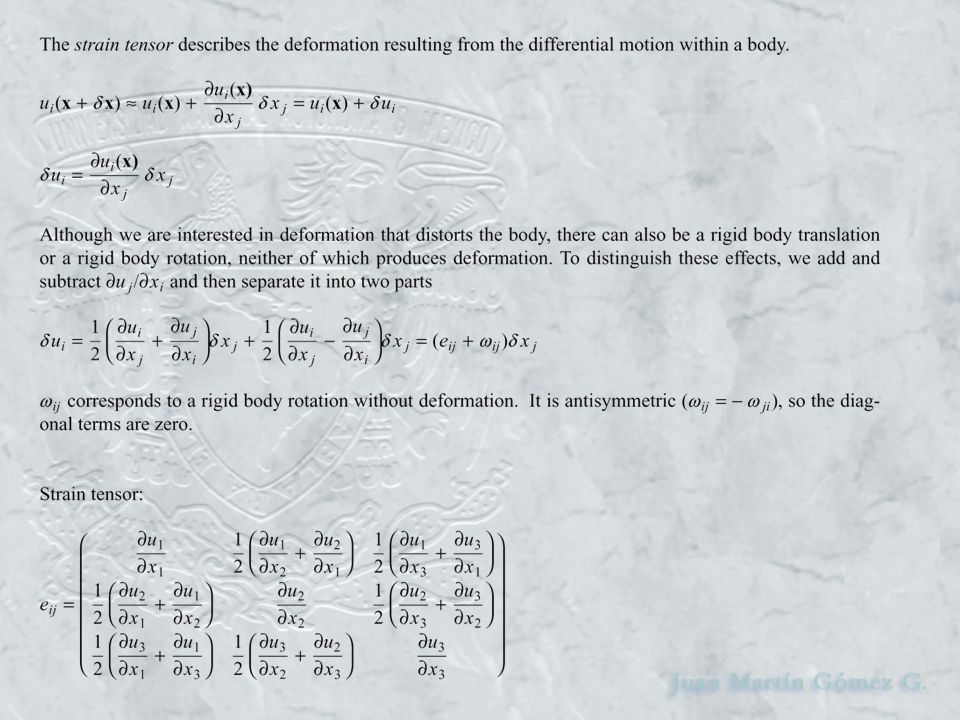

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

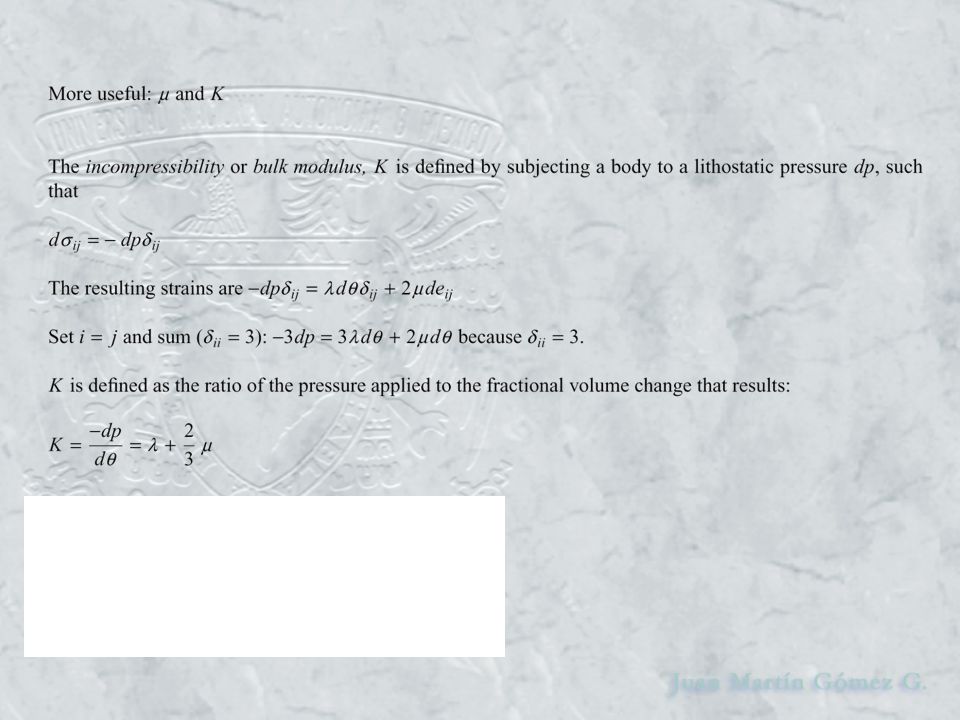

65

66

67

68

69

70

71

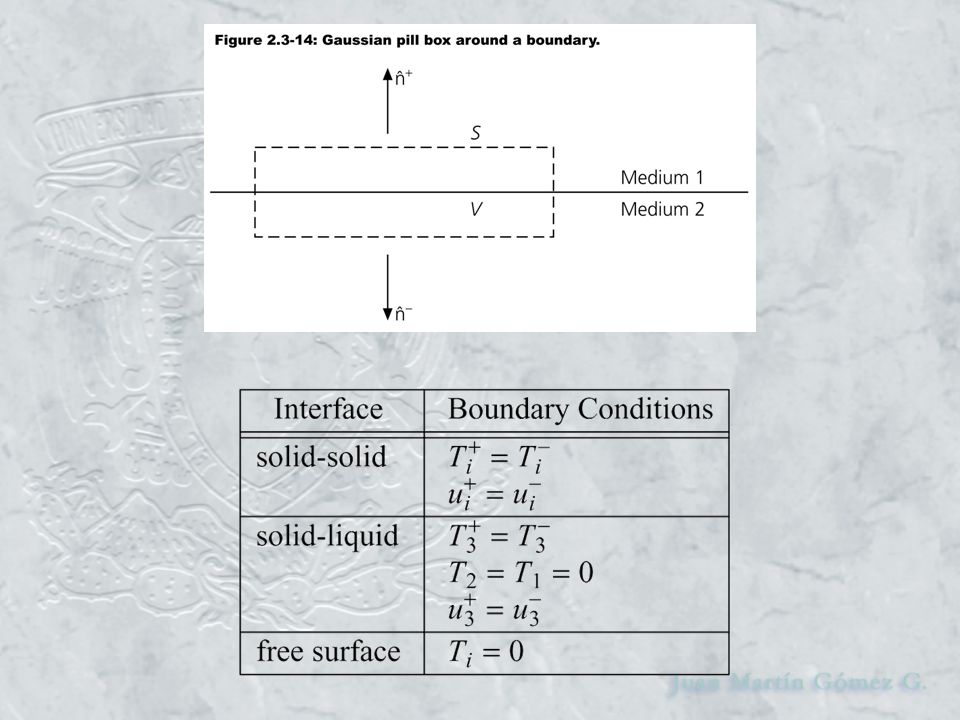

72

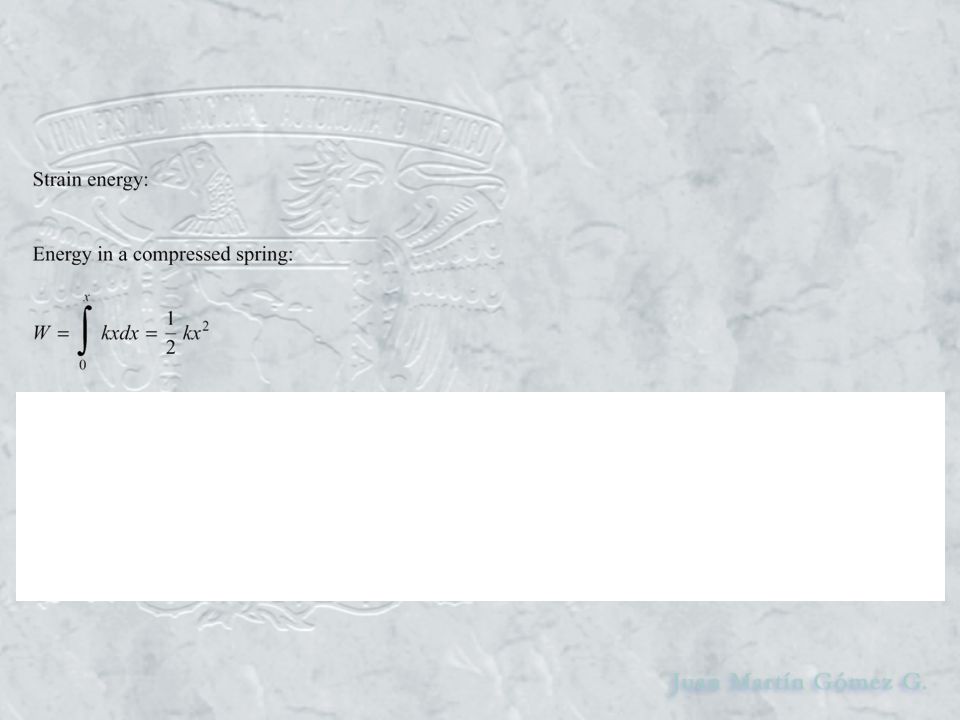

73

74
