Tema 1 Introducción a la Cartografía Temática

Presentación del tema: "Tema 1 Introducción a la Cartografía Temática"— Transcripción de la presentación:

1 Tema 1 Introducción a la Cartografía Temática
Francisco Escobar Dpto. de Geografía, Universidad de Alcalá Master en TIG,

2 Contenido Objetivo – representar la realidad (geográfica)
Definición de mapa y cartografía Tipos de mapas ¿Para qué? La cartografía en el contexto de las TIG Evolución – de Mesopotamia a los mapas digitales (animados, interactivos, en Internet…) ¿Cómo se hace un mapa?

3 Representar la realidad (geográfica)
Un paisaje es un mapa?

4 Representar la realidad (geográfica)
Este paisaje es un mapa?

5 Del mundo real…

6 … al mapa (inglés)

7 … al mapa (francés)

8 (inglés)

9 (francés)

10

11 Otros mapas… ponderado.jpg

12 Entonces… Qué es un mapa? Qué es la cartografía?

13 (inglés)

14 (francés)

15 El mapa es una representación convencional (en posiciones relativas) geométrica, de una parte de la superficie terrestre o de otro cuerpo celeste, de fenómenos concretos o abstractos, localizables en el espacio, caracterizados por atributos no espaciales. El mapa es un modelo conceptual de un espacio dado, que implica una reducción (expresada por la escala), una simplificación y una generalización de este espacio. El mapa es un modelo icónico, gráfico que se sirve de signos, de códigos numéricos, visuales, sonoros, tactiles … Cauvin y Escobar

16 El mapa se realiza sobre un soporte a menudo plano, permanente (papel por ejemplo), temporal (pantalla), virtual, bajos formas diferentes (planos, modelos tridimensionales, globos), concebida en un momento dado en un contexto histórico y social El mapa se realiza con objetivos precisos a fin de presentar o de transmitir información para que el usuario aprehenda, explícita o implícitamente, las relaciones espaciales existentes entre los elementos, las variaciones de los fenómenos en el tiempo y en el espacio El mapa precisa de decisiones que implican necesariamente la integración, consciente o no, de la subjetividad del autor El mapa, tanto en su proceso como en su resultado, constituye la materialización de un esquema mental sobre un soporte

17 Cartografía es la ciencia que estudia la producción y utilización de mapas en todos sus aspectos (adaptado de Robinson et al. 1995)

18 Los grandes dominios de la Cartografía

19 Tipos de mapas (1/2) Según la escala Según el desarrollo tecnológico
Pequeña Mediana Grande (planos) Según el desarrollo tecnológico Interactivo/estático Digital/analógico Animado/fijo Según el tema Demográfico Topográfico Climático

20 Tipos de mapas (2/2) Según la zona representada
Mundi Nacional Europeo Regional Según el número de dimensiones 2D 2,5D 3D 4D Según la implantación geométrica De puntos De líneas De polígonos …

21 Categorías de mapas

22 Para qué sirven los mapas?
Delimitar propiedades (y recoger impuestos) – catastrales Navegar – cartas náuticas, mapas de carreteras Orientarse - topográficos Ilustrar – atlas temáticos, libros de texto, prensa Investigar – exploratorios, históricos Participar – cartografía interactiva …

23 Funciones del mapa

24 TIGs: Cartografía, SIG y Teledetección
REVOLUCIÓN DIGITAL A P L I C A C I O N E S Ciencias de la tierra TIG l e v a n t a m i e n t o g e s t i ó n t o p o g r á f i c o e s t a d í s t i c a v e c t o r i a l g e o m e t r í a S I G G P S p r o g r a m a c i ó n r a s t e r d i s e ñ o t e l e d e t e c c i ó n i n g e n i e r í a(s) geografía C A R T O G R A F Í A l o c a l / W W W , a n i m a d a / e s t á t i c a , i n t e r a c t i v a , d i g i t a l / a n a l ó g i c a

25 Evolución Hace 8000 años...

26 Delimitar propiedades (para recaudar impuestos)
Catal Hyük, 6200 ac

27 Orientarse en un viaje (itinerarios)
Ga-Sur, 2300 ac

28 escrita en Cartografía
Más de 2000 años de historia escrita en Cartografía

29 Papiro de Turín, 1300 ac

30 El mundo griego 900 ac

31 Herodoto, 450 ac

32 Edad Media

33 Edad Media Simbolismo, religión, abandono de los principios ptolemaicos Mapas en “TO” O= el océano limitante del mundo T= Asia arriba, Europa a la izquierda y África a la derecha

34 Navegación: los grandes descubrimientos

35 Cristobal Colón, 1490

36 Hitos en la historia de la Cartografía
Invención de la imprenta – multicopias/difusión El cálculo de la longitud y desarrollo de instrumental – posicionamiento/precisión Las Guerras Mundiales – cobertura total, escala… La Revolución digital – (siguientes diapositivas) La Revolución multimedia – (siguientes diapositivas) La Revolución de Internet – (siguientes diapositivas)

37 La Revolución digital

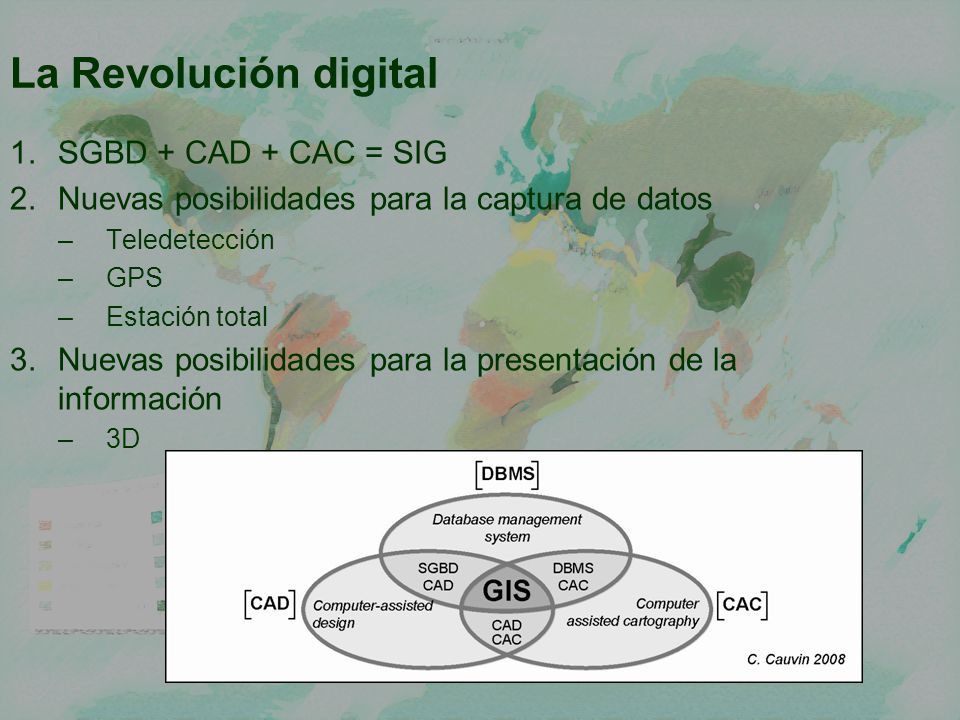

38 La Revolución digital SGBD + CAD + CAC = SIG
Nuevas posibilidades para la captura de datos Teledetección GPS Estación total Nuevas posibilidades para la presentación de la información 3D

39 Ejemplo cartografía con Sistemas de información geográfica
Ejemplo cartografía con Sistemas de información geográfica. Producto temporal, no finalizado, herramienta de exploración

40 Nuevas posibilidades para la captura de datos:
Teledetección Sistemas de Posicionamiento Global - GPS

41 Imágenes ikonos Amsterdam

42 Roma – El Coliseo

43 Imágenes Landsat Incendios en California

44 Cráter causado por impacto de meteorito en Australia

45 GPS

46 La Revolución Multimedia
Nuevas posibilidades de representación Interacción Animación Cartografía multisensorial La Revolución de Internet Nuevas posibilidades para la difusión de la información Nuevas aplicaciones

47 Nuevas posibilidades para la difusión de la información :
Internet y multimedia

48 Nuevas posibilidades para la exploración de la información :
La tercera dimensión

49

50

51

52 Nuevas posibilidades para la difusión de la información :
Multimedia - Sonido

53 Nuevas posibilidades para la difusión de la información :
Multimedia – Sonido y animación

54 Nuevas posibilidades para la presentación de la información :
Multimedia - Animación

55 Innovaciones y renovación de la cartografía
(inglés)

56 Innovaciones y renovación de la cartografía
(francés)

57 Conclusión Una ciencia en constante evolución
Afectada por la revolución digital Popularizada En riesgo

58 ¿Cómo se hace un mapa? (inglés)

59 ¿Cómo se hace un mapa? (francés)
