1 “Loop Gas Austral” Oportunidad Integración Conceptual Instalaciones
Hernán Gros – Alfredo Bonatto

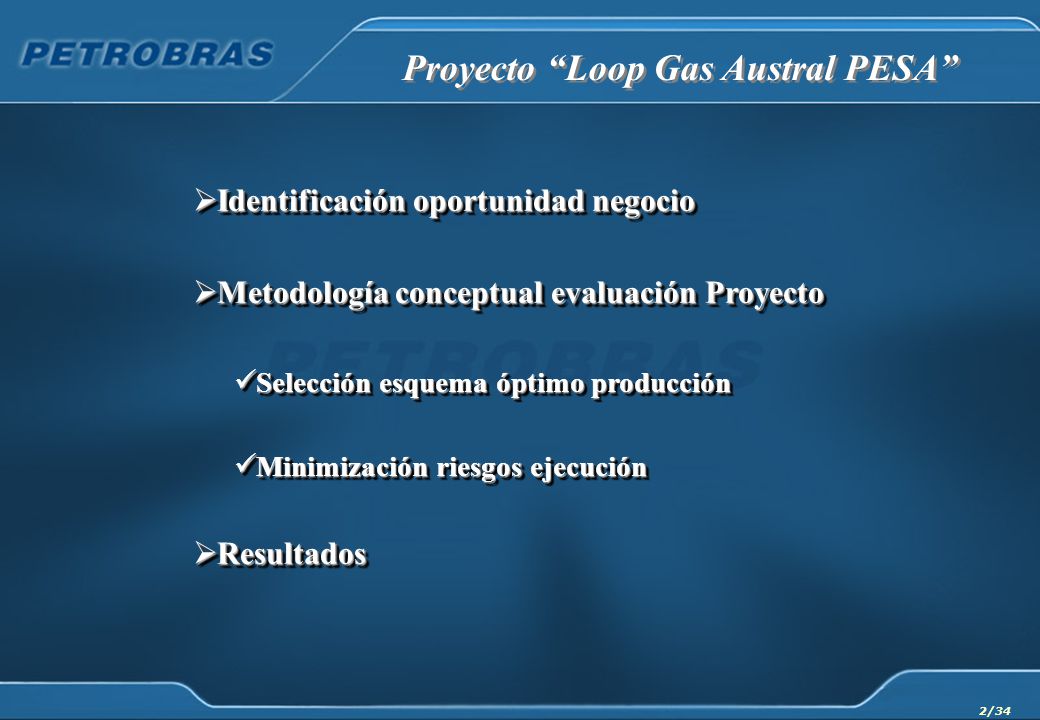

2 Proyecto “Loop Gas Austral PESA”
Identificación oportunidad negocio Metodología conceptual evaluación Proyecto Selección esquema óptimo producción Minimización riesgos ejecución Resultados

3 Cuenca Austral PESA Condiciones climáticas adversas SCIO
100 km Rio Gallegos SCI SCII SCIO Condiciones climáticas adversas Limitados recursos logísticos Alta sensibilidad social ~ 18,000 km2

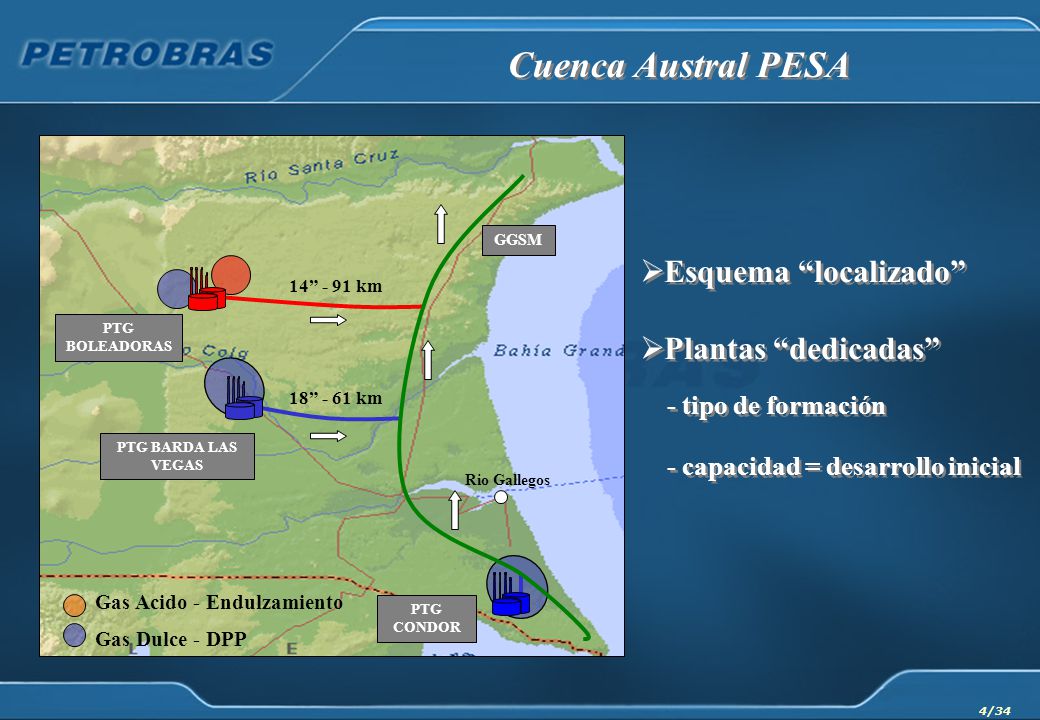

4 Cuenca Austral PESA Esquema “localizado” Plantas “dedicadas”
Gas Acido - Endulzamiento Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce - DPP 14” - 91 km 18” - 61 km Esquema “localizado” Plantas “dedicadas” - tipo de formación - capacidad = desarrollo inicial

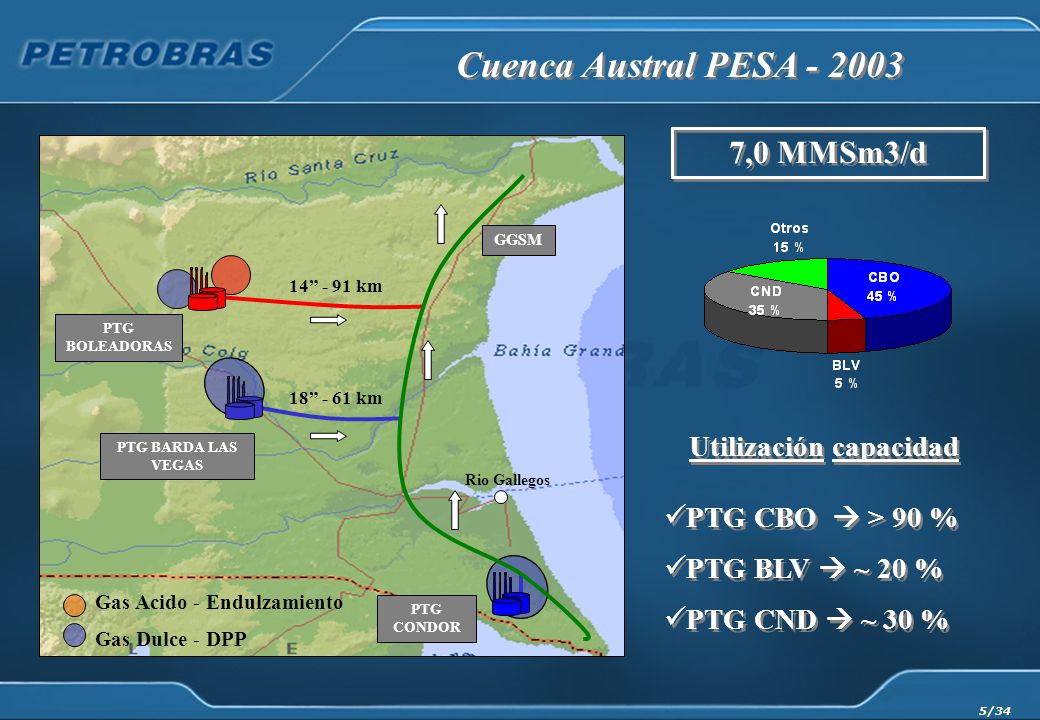

5 Utilización capacidad
Cuenca Austral PESA 7,0 MMSm3/d Gas Acido - Endulzamiento Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce - DPP 14” - 91 km 18” - 61 km Utilización capacidad PTG CBO  > 90 % PTG BLV  ~ 20 % PTG CND  ~ 30 %

6 Cuenca Austral PESA – Escenario futuro
Curva producción Contrato venta Rio Gallegos PTG CND GGSM PTG BLV PTG CBO Gas dulce Gas ácido Plan captación reservas Norte – Este CBO 80 – 90 %

7 Proyecto “Loop Gas Austral” – Objetivo
Cumplimiento contratos Austral PESA captación reservas zona Norte (GA) – Este (GD) CBO aprovechamiento instalaciones existentes (CapEx) aprovechamiento recursos operativos existentes (OpEx) minimización factores riesgos del proyecto

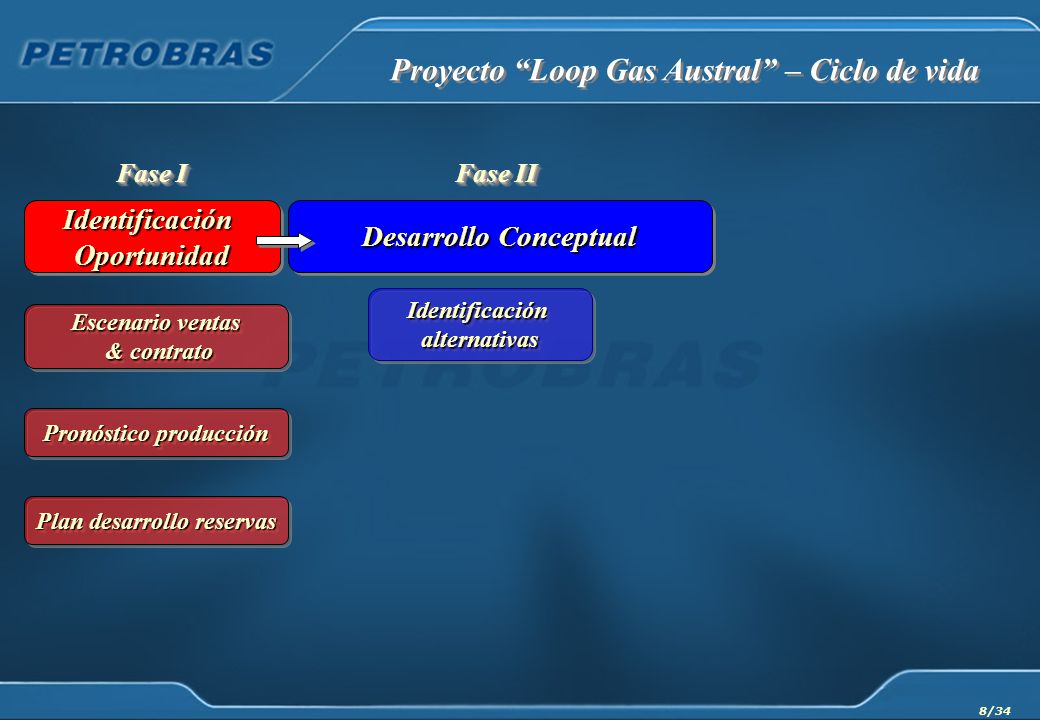

8 Proyecto “Loop Gas Austral” – Ciclo de vida
Identificación Oportunidad Fase I Escenario ventas & contrato Pronóstico producción Plan desarrollo reservas Desarrollo Conceptual Fase II Identificación alternativas

9 Proyecto “Loop Gas Austral” – Alternativa I
Gas Ácido Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce 14” - 91 km 18” - 61 km 14” km PTG NORTE Nueva PTG Norte Endulzamiento DPP Nuevo Gasoducto 14” NORTE – GGSM

10 Proyecto “Loop Gas Austral” – Alternativa II
Gas Ácido Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce 14” - 91 km 18” - 61 km Ampliación PTG CBO Dew Point Nuevos Gasoductos 12” NORTE – CBO 14” CBO – GGSM (+) compresión venta 14” - 91 km 12” - 53 km

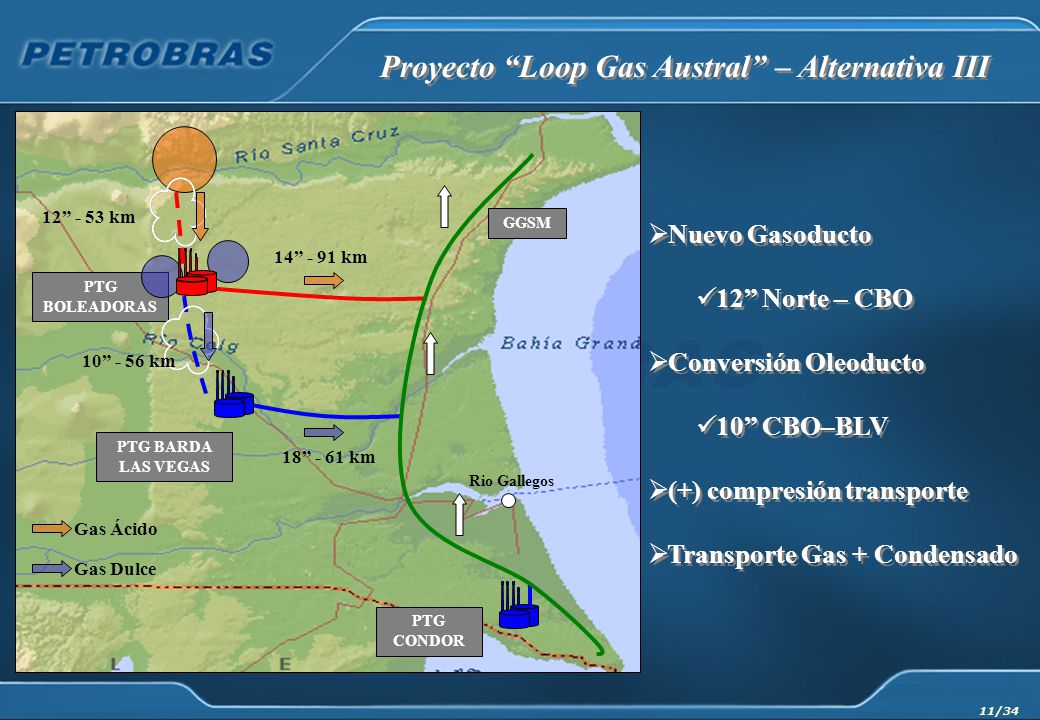

11 Proyecto “Loop Gas Austral” – Alternativa III
Gas Ácido Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce 14” - 91 km 18” - 61 km Nuevo Gasoducto 12” Norte – CBO Conversión Oleoducto 10” CBO–BLV (+) compresión transporte Transporte Gas + Condensado 12” - 53 km 10” - 56 km

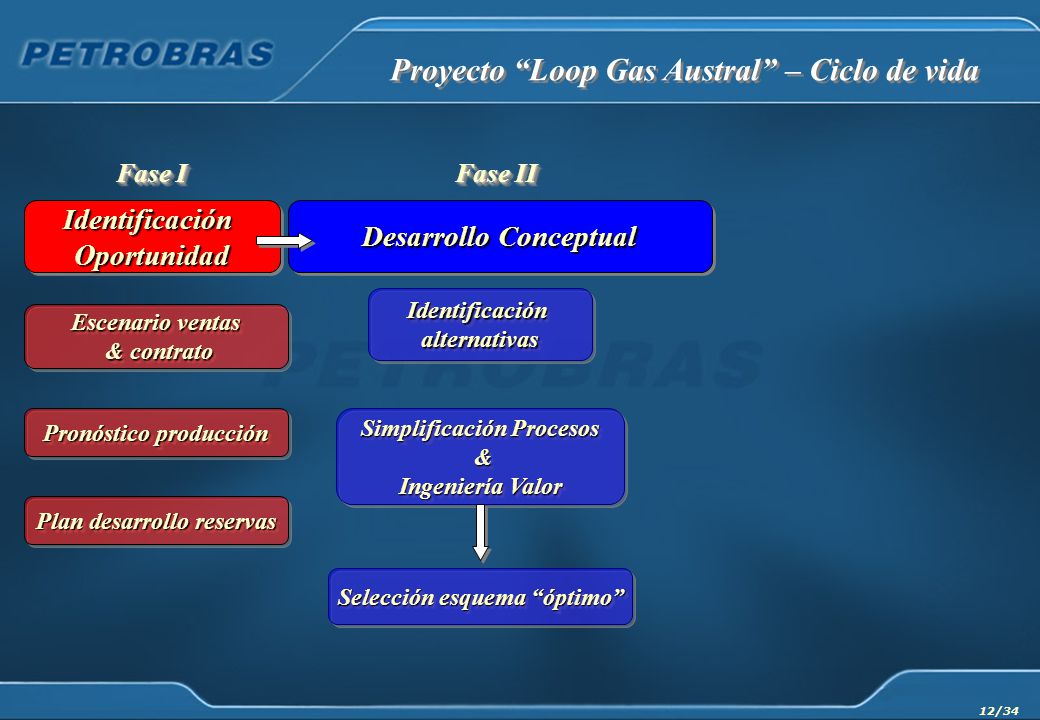

12 Proyecto “Loop Gas Austral” – Ciclo de vida
Identificación alternativas Oportunidad Fase I Escenario ventas & contrato Pronóstico producción Plan desarrollo reservas Desarrollo Conceptual Fase II Simplificación Procesos & Ingeniería Valor Selección esquema “óptimo”

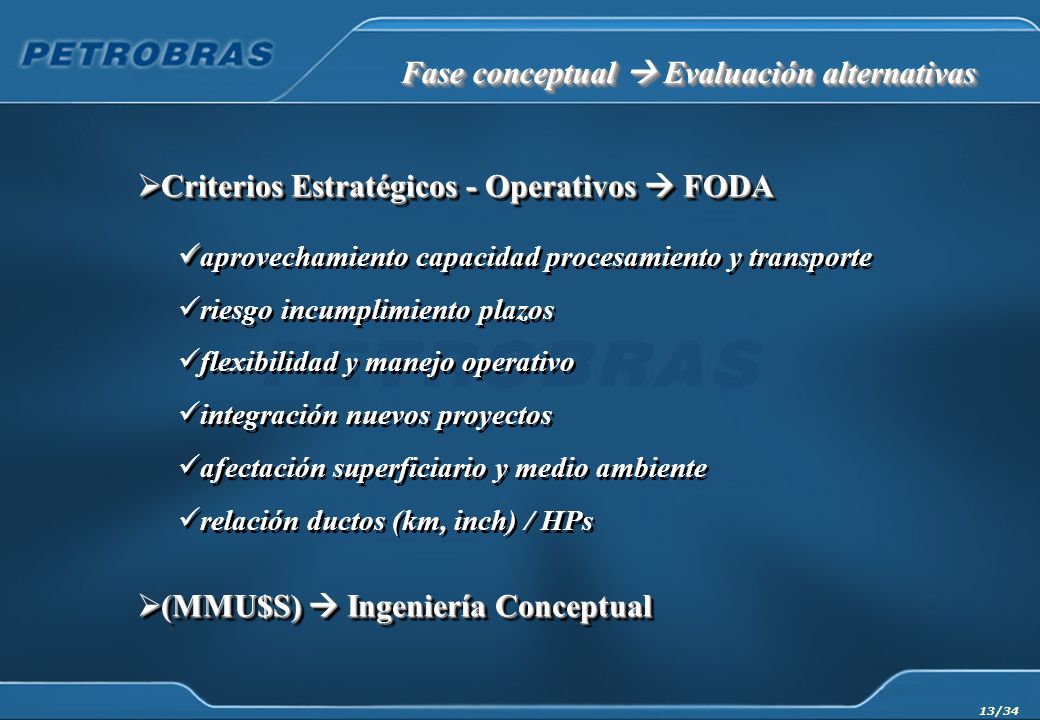

13 Fase conceptual  Evaluación alternativas
Criterios Estratégicos - Operativos  FODA aprovechamiento capacidad procesamiento y transporte riesgo incumplimiento plazos flexibilidad y manejo operativo integración nuevos proyectos afectación superficiario y medio ambiente relación ductos (km, inch) / HPs (MMU$S)  Ingeniería Conceptual

14 Fase conceptual  matriz evaluación alternativas
II III Aprovechamiento instalaciones Riesgo cumplimiento plazos Relación ductos / HPs Manejo operativo Flexibilidad operativa Integración nuevos proyectos Impacto Ambiental Afectación Superficiario Valoración cualitativa Valoración cuantitativa (MMU$s) Gas Springhill Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Magallanes 14” - 91 km 18” - 61 km Gas Ácido Gas Dulce 12” - 53 km 10” - 56 km

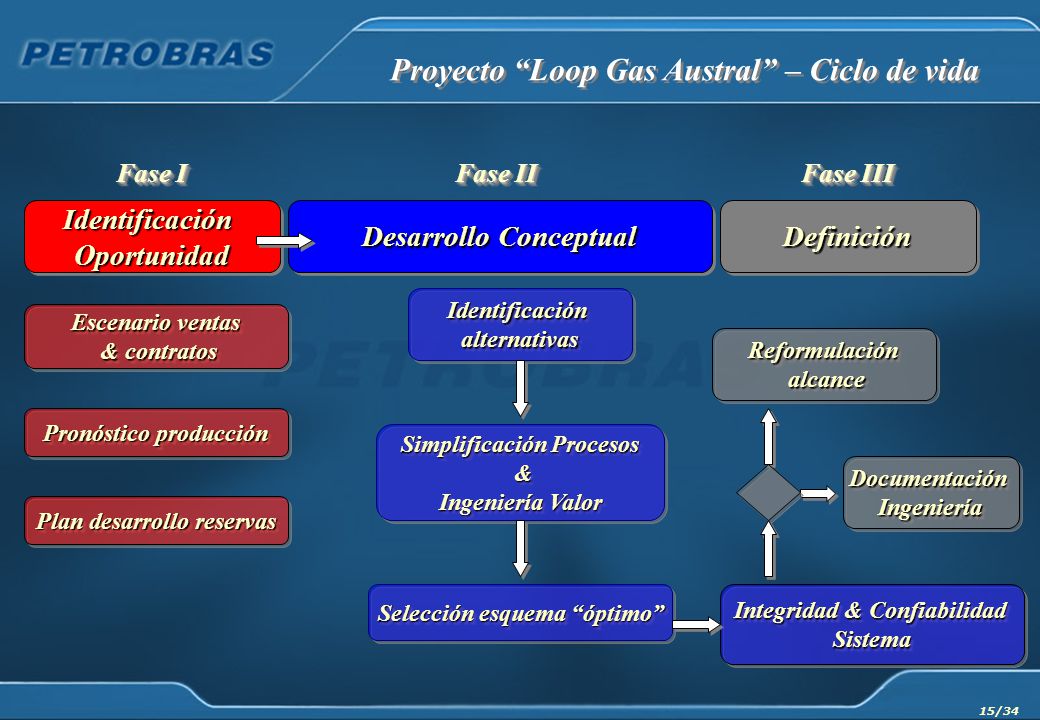

15 Proyecto “Loop Gas Austral” – Ciclo de vida
Identificación Oportunidad Fase I Desarrollo Conceptual Fase II Escenario ventas & contratos Pronóstico producción Plan desarrollo reservas alternativas Simplificación Procesos & Ingeniería Valor Selección esquema “óptimo” Definición Fase III Reformulación alcance Documentación Ingeniería Integridad & Confiabilidad Sistema

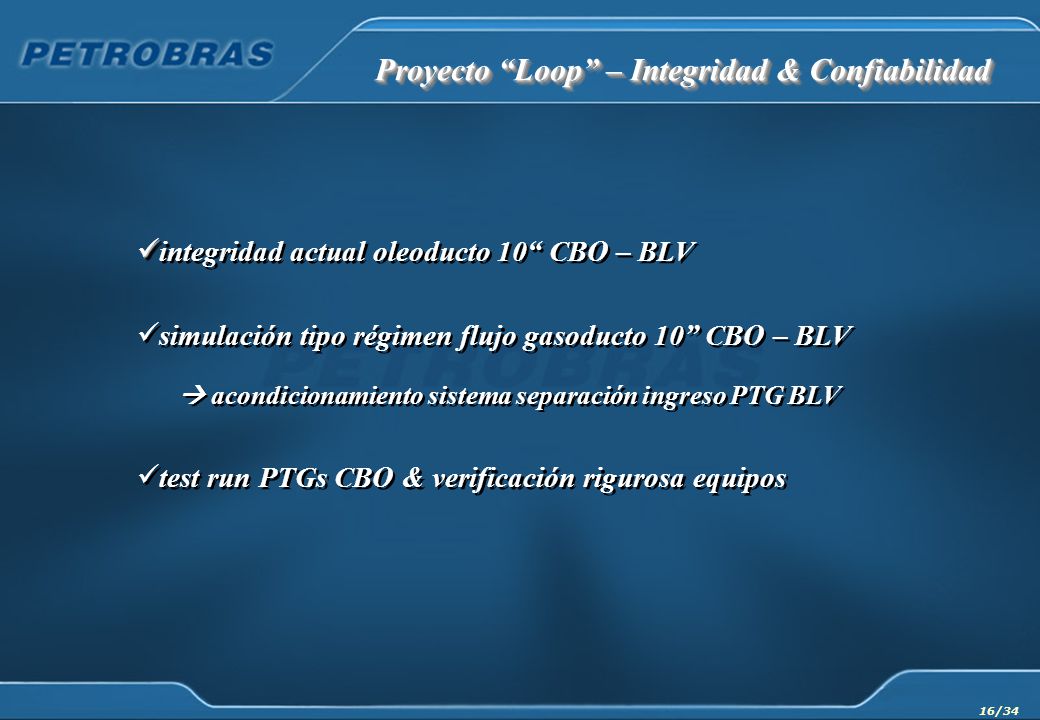

16 Proyecto “Loop” – Integridad & Confiabilidad
integridad actual oleoducto 10“ CBO – BLV simulación tipo régimen flujo gasoducto 10” CBO – BLV  acondicionamiento sistema separación ingreso PTG BLV test run PTGs CBO & verificación rigurosa equipos

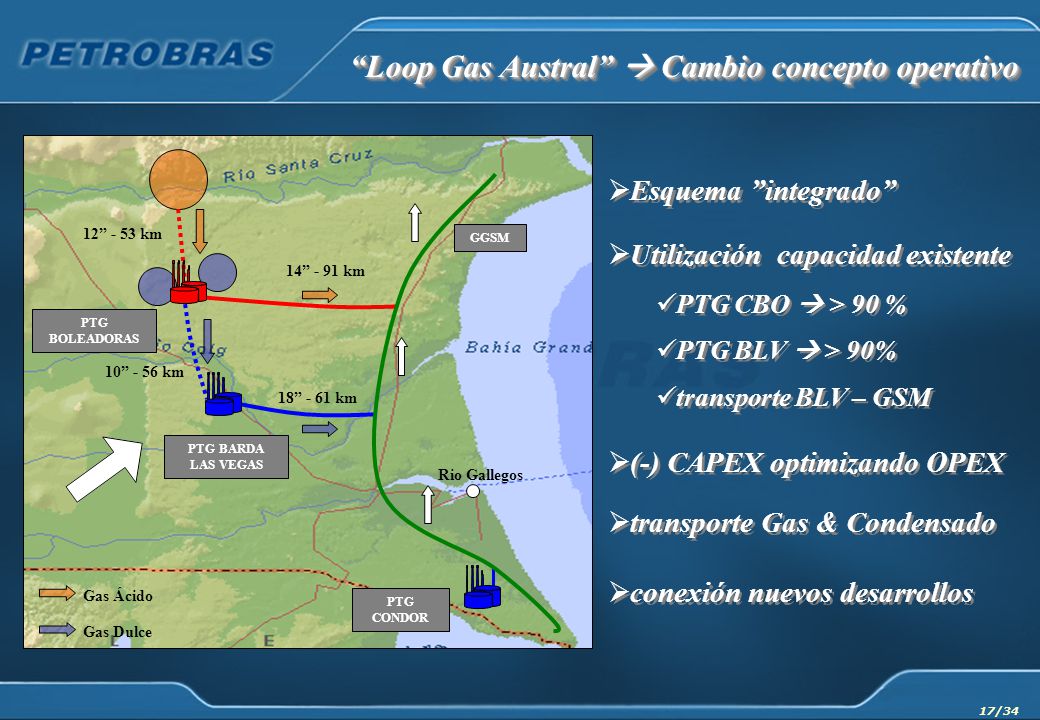

17 “Loop Gas Austral”  Cambio concepto operativo
Gas Ácido Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce 14” - 91 km 18” - 61 km Gas Springhill Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Magallanes 14” - 91 km 18” - 61 km Gas Ácido Gas Dulce 12” - 53 km 10” - 56 km Esquema ”integrado” Utilización capacidad existente PTG CBO  > 90 % PTG BLV  > 90% transporte BLV – GSM (-) CAPEX optimizando OPEX transporte Gas & Condensado conexión nuevos desarrollos

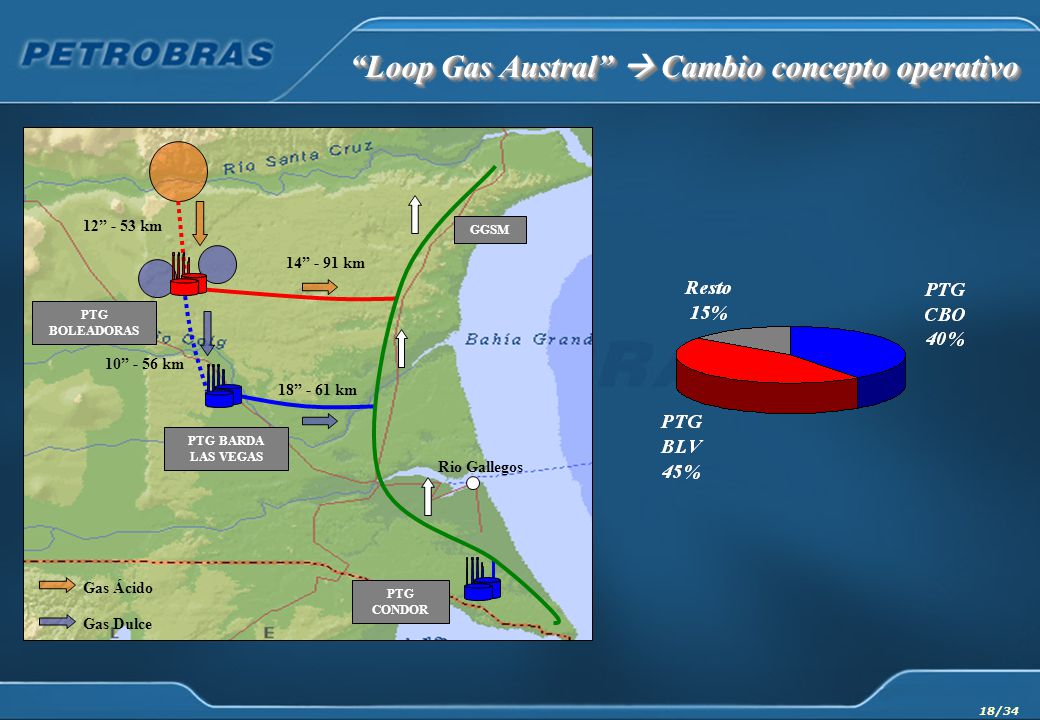

18 “Loop Gas Austral”  Cambio concepto operativo
Gas Springhill Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Magallanes 14” - 91 km 18” - 61 km Gas Ácido Gas Dulce 12” - 53 km 10” - 56 km

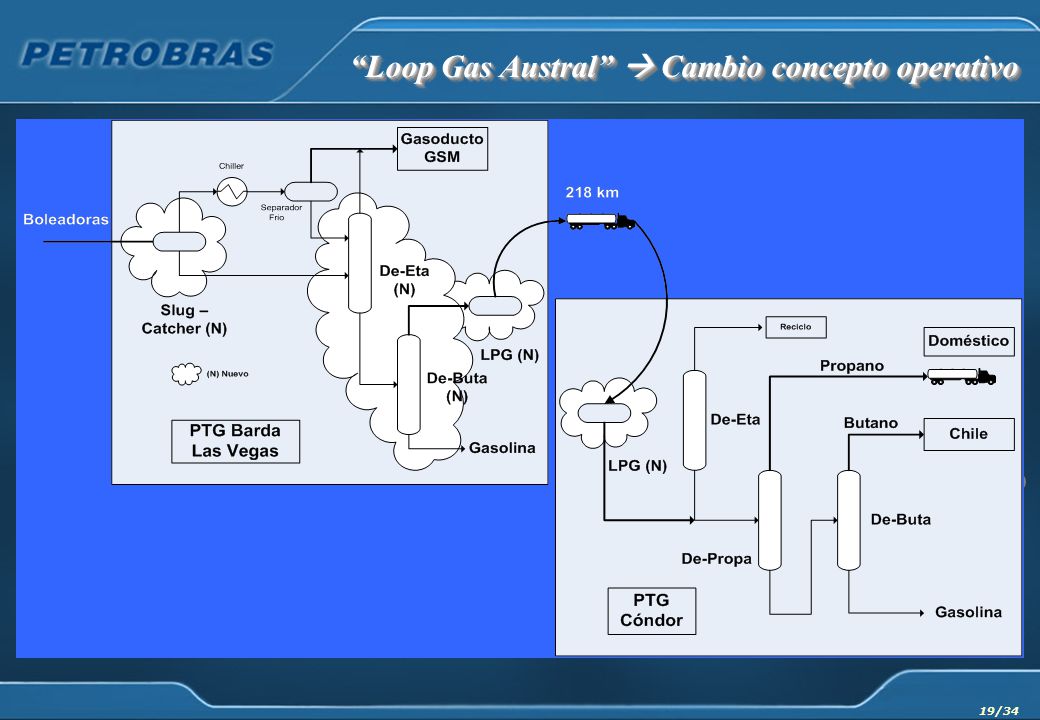

19 “Loop Gas Austral”  Cambio concepto operativo
Gas Ácido Rio Gallegos PTG CONDOR GGSM PTG BARDA LAS VEGAS PTG BOLEADORAS Gas Dulce 14” - 91 km 18” - 61 km Gas Springhill Gas Magallanes 12” - 53 km 10” - 56 km transporte gas & condensado integración esquema LPG fraccionamiento LPG BLV transporte y fraccionamiento Propano – Butano PTG CND LPG

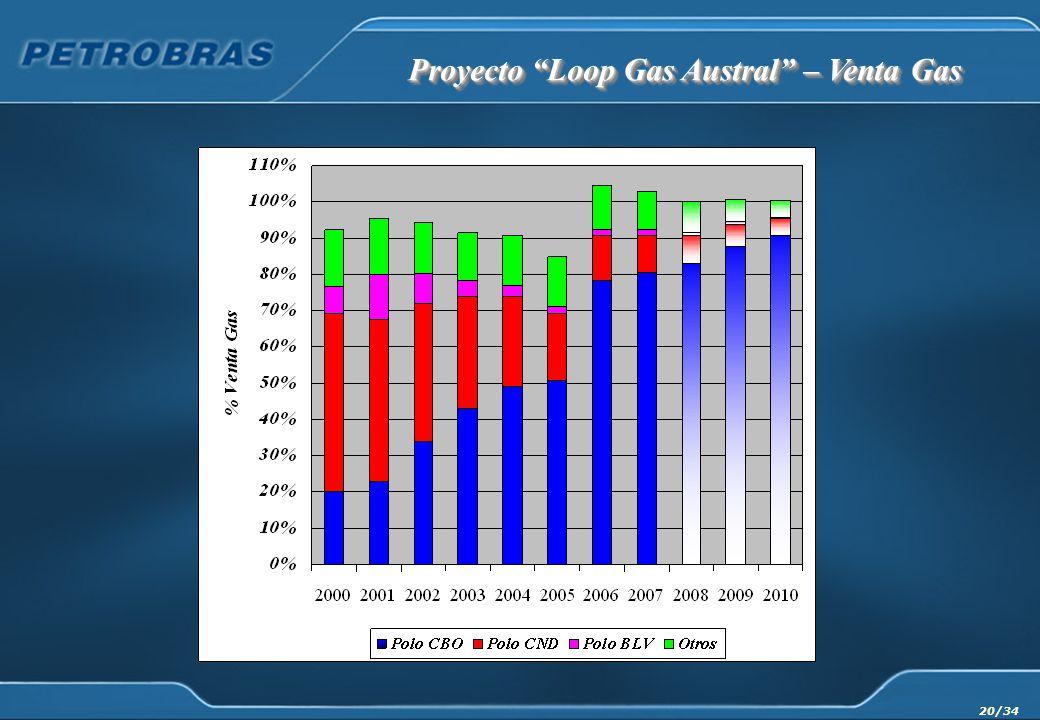

20 Proyecto “Loop Gas Austral” – Venta Gas

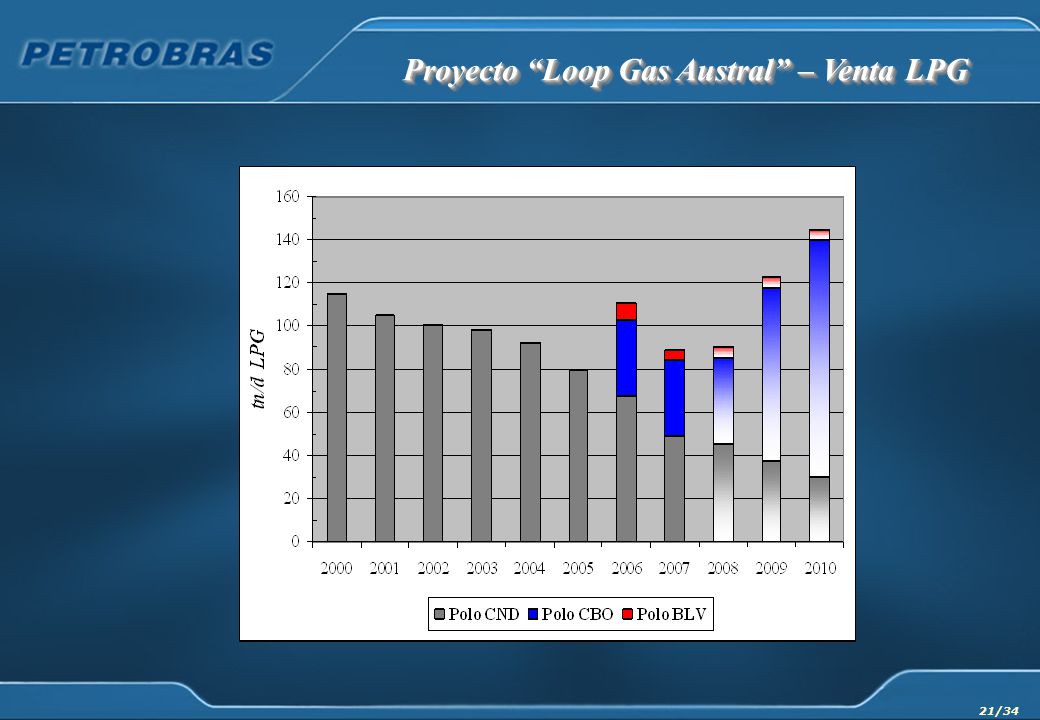

21 Proyecto “Loop Gas Austral” – Venta LPG

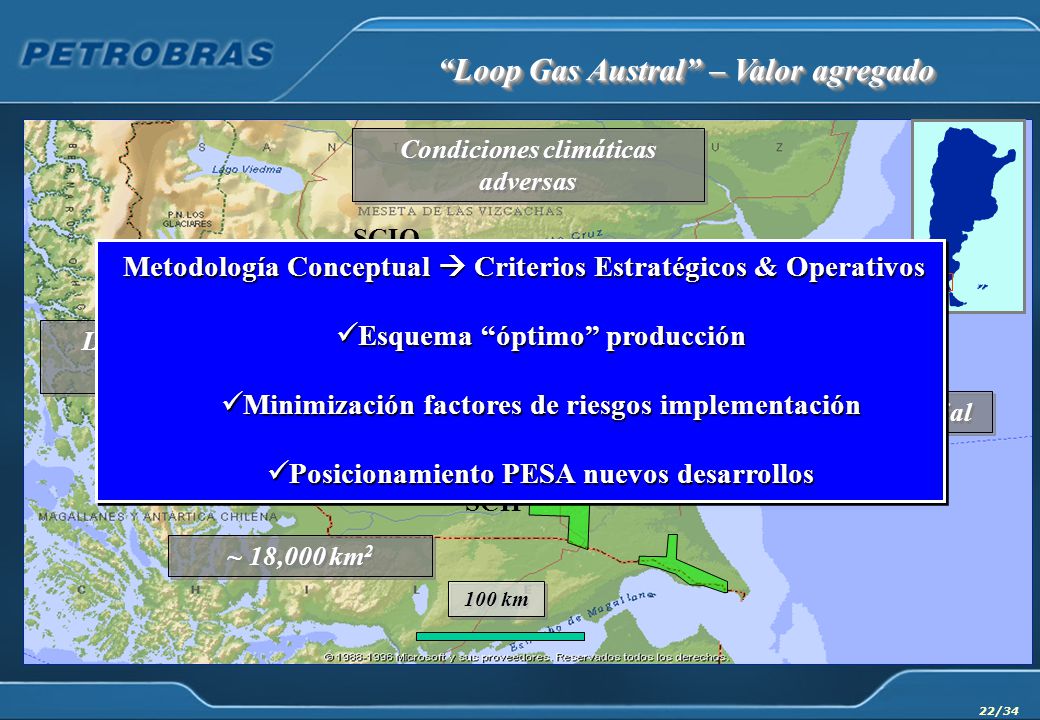

22 “Loop Gas Austral” – Valor agregado
Condiciones climáticas adversas Rio Gallegos SCI SCII SCIO Metodología Conceptual  Criterios Estratégicos & Operativos Esquema “óptimo” producción Minimización factores de riesgos implementación Posicionamiento PESA nuevos desarrollos Limitados recursos logísticos Alta sensibilidad social ~ 18,000 km2 100 km

23 Proyecto “Loop Gas Austral” Desarrollo “Equipo Austral” PESA & CGC
