Desarrollo Método Cambio de Cruceta de Madera Linea 13,2kV

Presentación del tema: "Desarrollo Método Cambio de Cruceta de Madera Linea 13,2kV"— Transcripción de la presentación:

1 Desarrollo Método Cambio de Cruceta de Madera Linea 13,2kV
EDESAL SA

2 Desarrollo Método Cambio de Cruceta de Madera
Visita al lugar de trabajo Revisión de estructura de madera y analizar si el mismo es apto para efectuar la modificiación. Verificar disponibilidad de lugar para vehículos y equipos Realizar las modificaciones al terreno si fueran necesarias Los trabajos que se mostraran a continuación corresponden a tareas con tensión desarrollados en una línea de 13,2 KV postación de madera, disposición coplanar horizontal. Este tipo de instalaciones son comunes en nuestra provincia, siendo su mayor aplicación en las zonas rurales y en menor medida en pueblos y ciudades. Estas líneas no admiten cortes de servicio por el tipo de clientela que alimentan y por esto hemos desarrollado este método de cambio. Es importante realizar una visita al lugar de trabajo para revisar los siguientes puntos: Revisión de la estructura de madera a cambiar y analizar la factibilidad de realizar el trabajo con tensión Verificar disponibilidad de lugar para vehículos y equipamiento Realizar modificaciones al terreno (desmalezado, por ej).

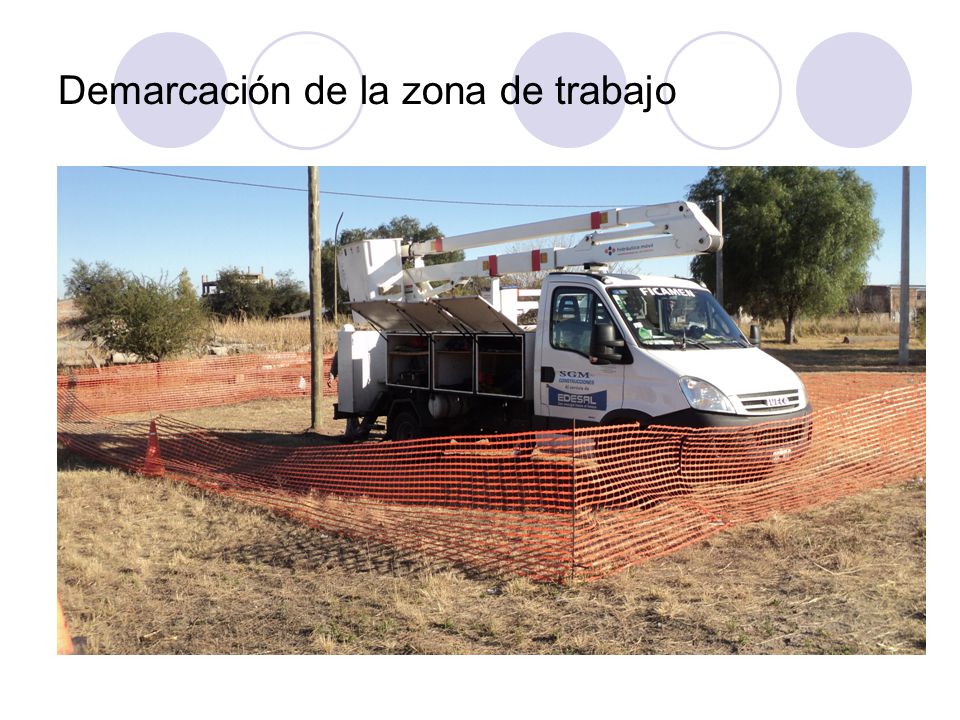

3 Demarcación de la zona de trabajo

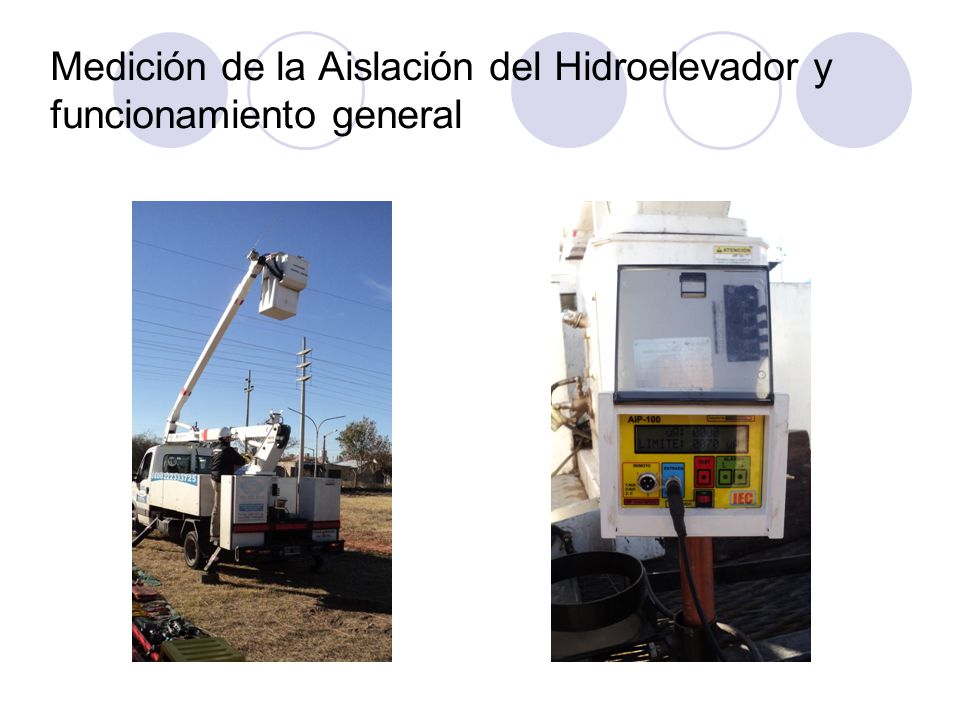

4 Medición de la Aislación del Hidroelevador y funcionamiento general

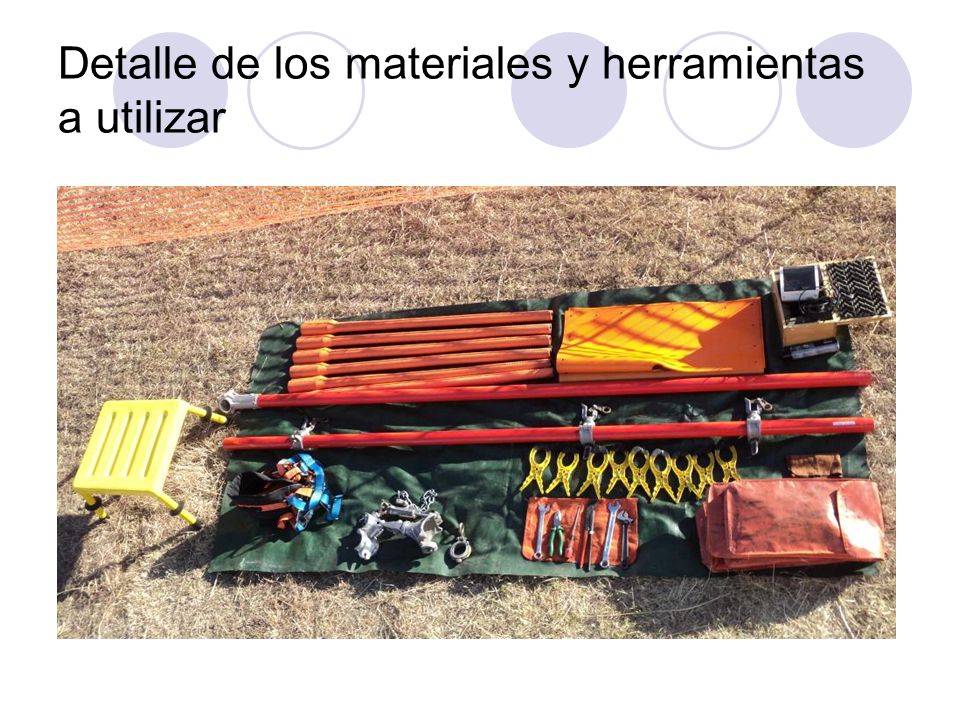

5 Detalle de los materiales y herramientas a utilizar
Herramientas Materiales Una hidro grúa de cesto simple Cinco metros Alambre de atar (aluminio 4 mm2) Medidor de corriente de fuga. Una cruceta de madera MN111 Dos silletas para pértiga de 63 mm. Tres pernos MN 411 Un mastil auxiliar para cruceta auxiliar. Tres aisladores MN 3A Una crucetas auxiliar. Aparejo de soga. Tres cobertores de línea. Elementos de Seguridad Dos estrobos. Guantes aislantes bicolor clase II. Una pinza de electricista. Guantes de vaqueta para protección mecanica Un destornillador mediano. Guantes de tela absorbente (algodón) Una llave francesa. Mangas aislantes bicolor clase II Una llave críquet. Arnes de seguridad completo Un tubo de ½”, ¾” y 9/16” Botines de seguridad dielectricos. Un juego de llaves combinadas fijas. Casco de seguridad dielectrico Un martillo. Anteojos de seguridad de color o incoloro Diez broches plásticos. Soga dieléctrica de servicio: 20 metros.

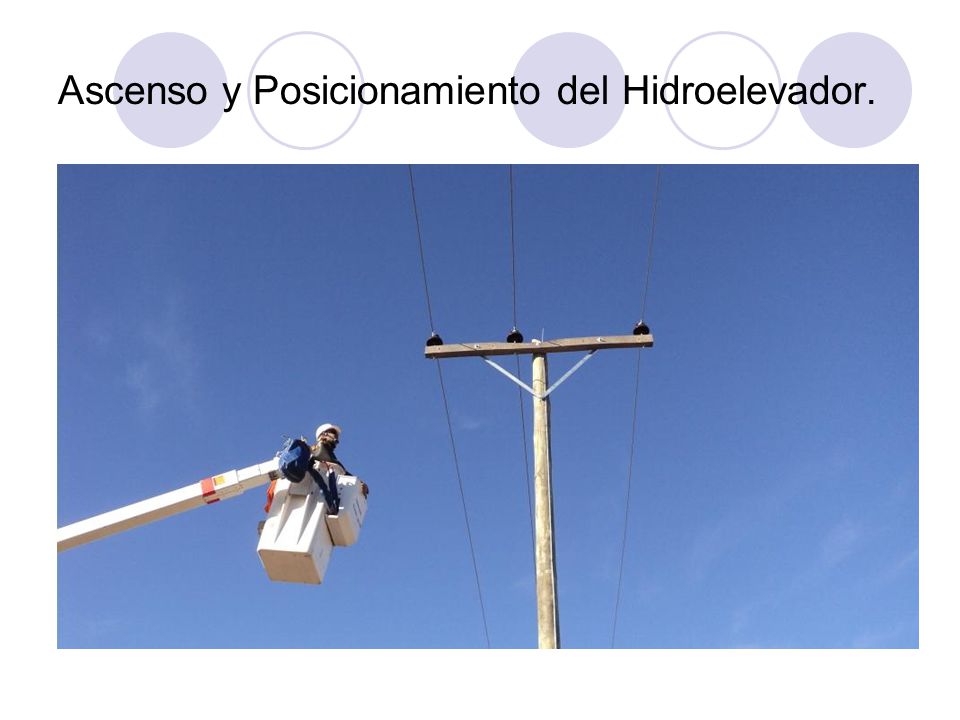

6 Ascenso y Posicionamiento del Hidroelevador.

7 Cobertura de Conductores con Mantas y Cobertores
A medida que se acerca el operador a la línea, debe cubrir los conductores en orden desde el más próximo al mas alejado

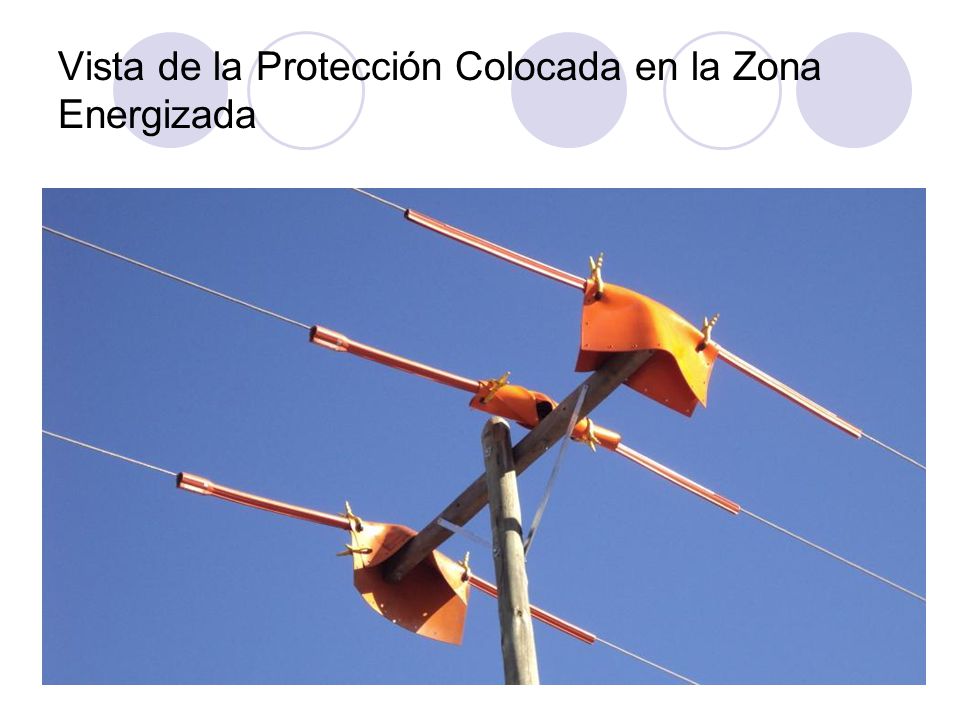

8 Vista de la Protección Colocada en la Zona Energizada

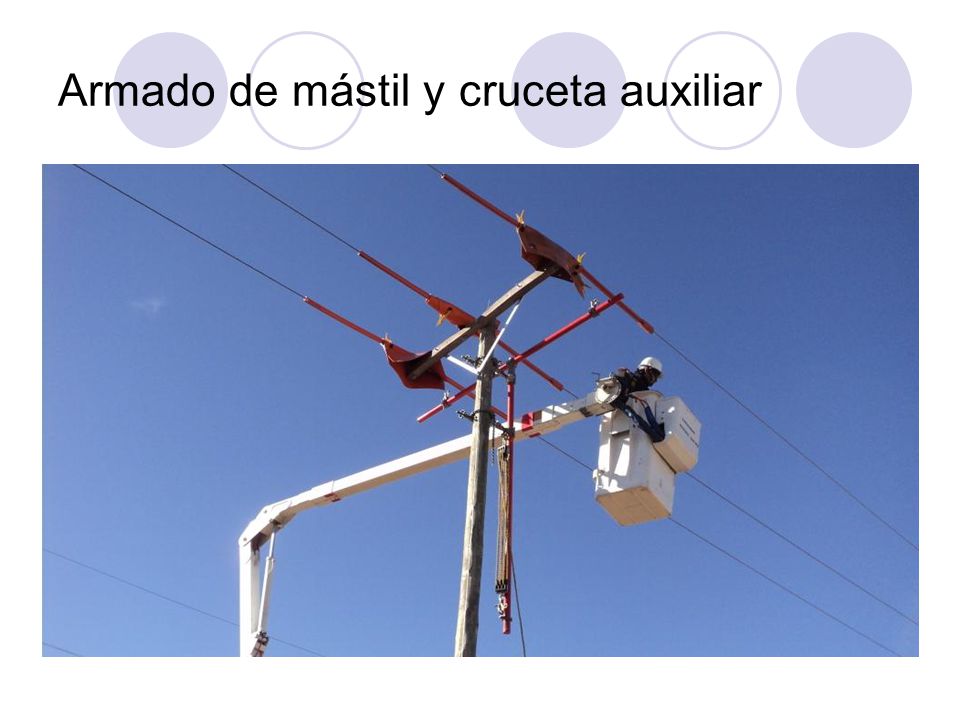

9 Armado de mástil y cruceta auxiliar
Colocación de silletas en poste Colocación de mastil y cruceta auxiliar: esta se coloca del lado contrario donde trabaja el hidroelevador Colocación de aparejo de soga entre la silleta superior y el extremo del mástil tomado como un collar de sujeción

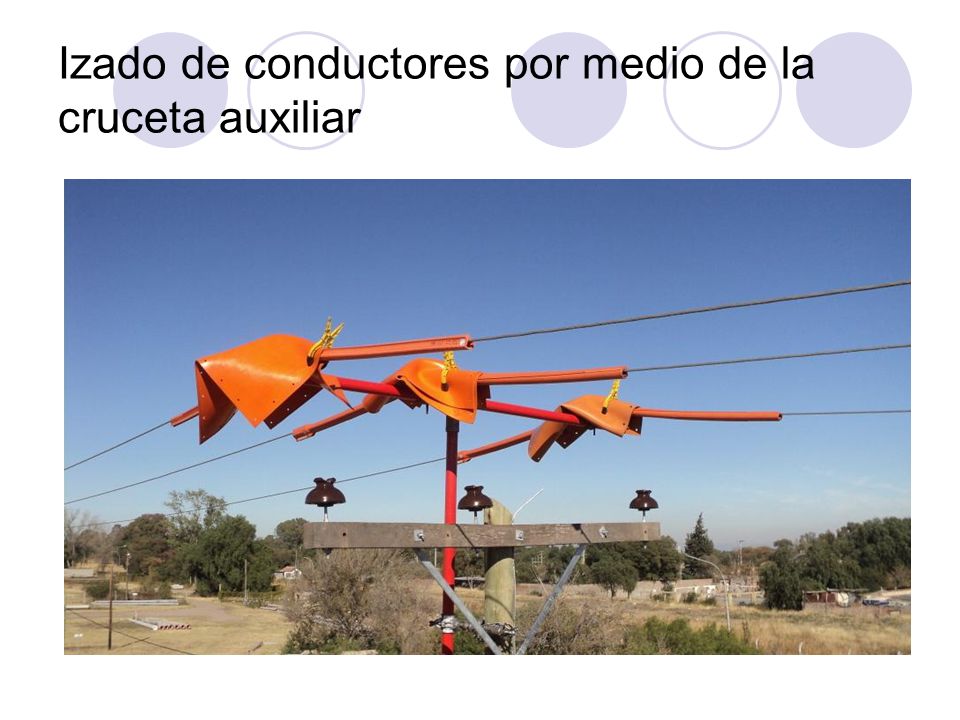

10 Izado de conductores por medio de la cruceta auxiliar
Levantar el mástil con cruceta hasta que los portacables queden apoyados en la fase. Se procede a desatar las fases y se levantan las fases con el mástil tirando del aparejo hasta una altura segura dejando liberada la cruceta a cambiar

11 Retiro de la Cruceta a Reemplazar

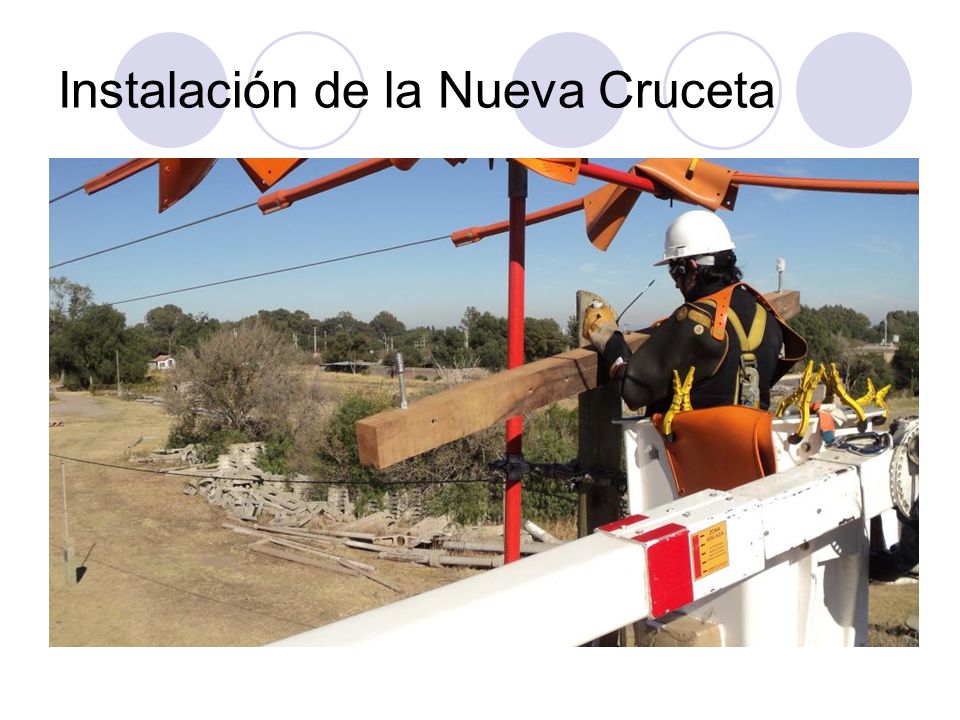

12 Instalación de la Nueva Cruceta
Realizado el cambio de cruceta, se procede a subir la nueva con los respectivos pernos y brazos. Fijada la cruceta, se montan los respectivos aisladores Una vez colocada, se baja la cruceta auxiliar hasta la posición de fijación de los conductores

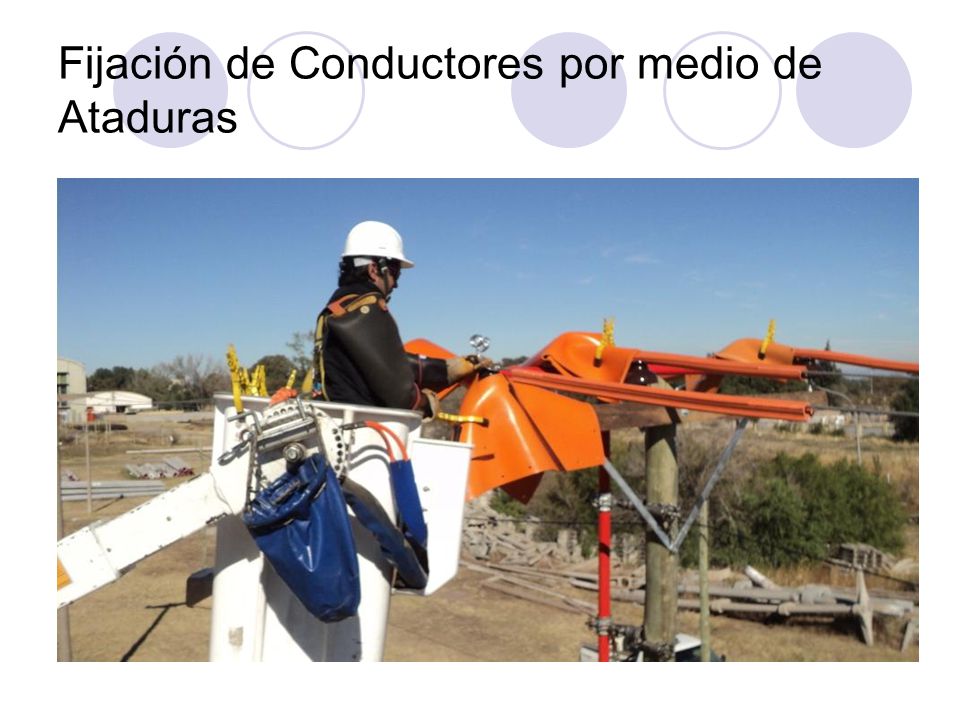

13 Fijación de Conductores por medio de Ataduras
Se procede a atar los conductores a los nuevos aisladores

14 Finalización del Trabajo
Se procede a retirar la cruceta auxiliar del poste Se retiran los aparejos y silleta Se rertiran los cobertores y mantas de los conductores Se acondicionan y guardan los elementos de trabajo en el móvil Se retira la demarcación de la zona de trabajo Y Finalmente, se comunica al CMD la finalización de los trabajos para el desbloqueo de los recierres
