1 Elesa SA, soluciones TCT Cambio de poste en doble retención angular, línea de 13,2 kv. Autores Por ELESA SA: C. Arata-M. Manno-S. Arata Por C.E.Colón: Ing E. Visentini- C. Piovesan Realización de tareas en el campo Elesa SA: Juan S Arata-Mariano Manno- Carlos Arata EDVSA- Matías San Román

2 Porque cambiar el poste con TCT (con este método) 1.Cliente importante afectado por el corte. 2.Poste con cables dañados cercanos al mismo. 3.Sin alternativa de alimentación 4.La instalación era muy inestable 5.Debíamos normalizar la interferencia producida en la línea de 33 kv de la distribuidora 6.Ecuación económica conveniente

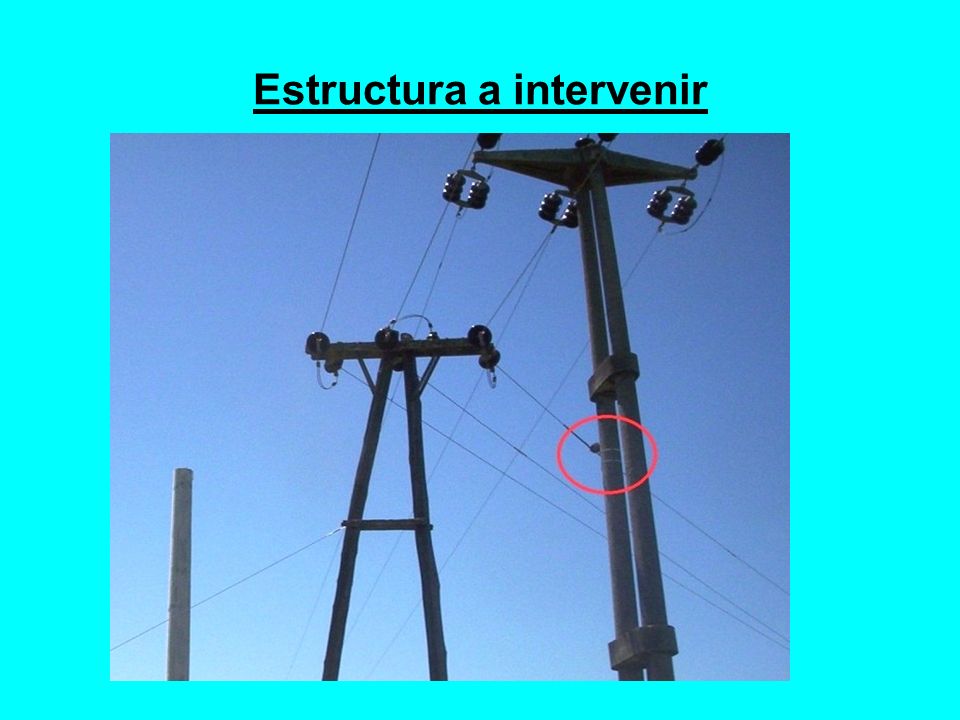

3 Estructura a intervenir

4 Primeros esbozos de tarea

5 Diferentes opciones para implantar un solo poste nuevo

6 Elegimos la opción 2, trabajando en los vanos para realizar la tarea, por los siguientes motivos 1.Conductores dañados cerca de las crucetas 2.Poste inclinado 3.Línea de 33 kv interfiriendo el movimiento de los cables 4.Limpieza del trabajo al hacerlo en los vanos

7 Pasos de la tarea, primera etapa 1.Instalación de la columna nueva 2.Instalación de cruceta de acero de 3,20m 3.Colocación de aisladores y herrajes 4.Colocación cables de 10 metros anclados a las botas de retención

8 Foto primera etapa

9 Cruceta de 3,20 metros, de acero

10 Pasos de la tarea: segunda etapa 1.Aseguramiento de estructuras preexistentes cuando corresponda 2.Separación de la fase para trabajar con mas seguridad y comodidad 3.Generación de la estrella de tres puntas 4.Colocación de by pass para hacer un paralelo 5.Comprobación de la eficacia eléctrica del by pass

11 Aseguramiento de estructuras preexistentes

12 Separación de la fase para trabajar con mas comodidad

13 Generación de la estrella de tres puntas

14

15 Pasos de la tarea: tercera etapa 1.Tensar entre el tramo de cable nuevo, y el cable viejo 2.Preparar para el corte según medidas preestablecidas 3.Poner los empalmes automáticos 4.Liberar los tramos que van al poste viejo 5.Descartar dichos tramos

16 Poner los empalmes automáticos

17 Liberar los tramos que van al poste viejo

18 Realización en la fase central, particularidades 1.Se trabaja entre fases, con cruceta grande las distancias son grandes 2.Los hidroelevadores de dos brazos articulados dificultan el posicionamiento 3.Los telescopicos o con función overcenter se posicionan mejor

19 Se trabaja entre fases, pero la distancia es grande

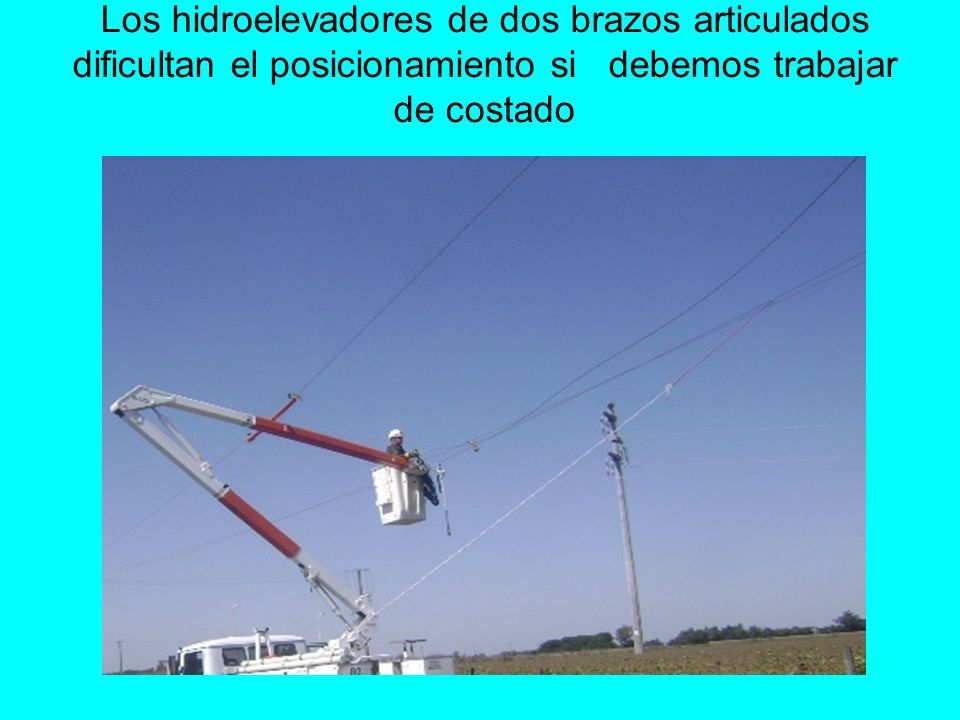

20 Los hidroelevadores de dos brazos articulados dificultan el posicionamiento si debemos trabajar de costado

21 Los telescopicos o con función overcenter se posicionan mejor

22 Realización de la fase interna, particularidades La fase vieja estaba tocando la columna de 33 kv La columna nueva no estaba simétricamente ubicada Por lo anterior, la fase nueva pasaba muy cerca del poste a retirar

23 Fase vieja estaba tocando columna de 33 kv

24 La columna nueva no estaba simétricamente ubicada

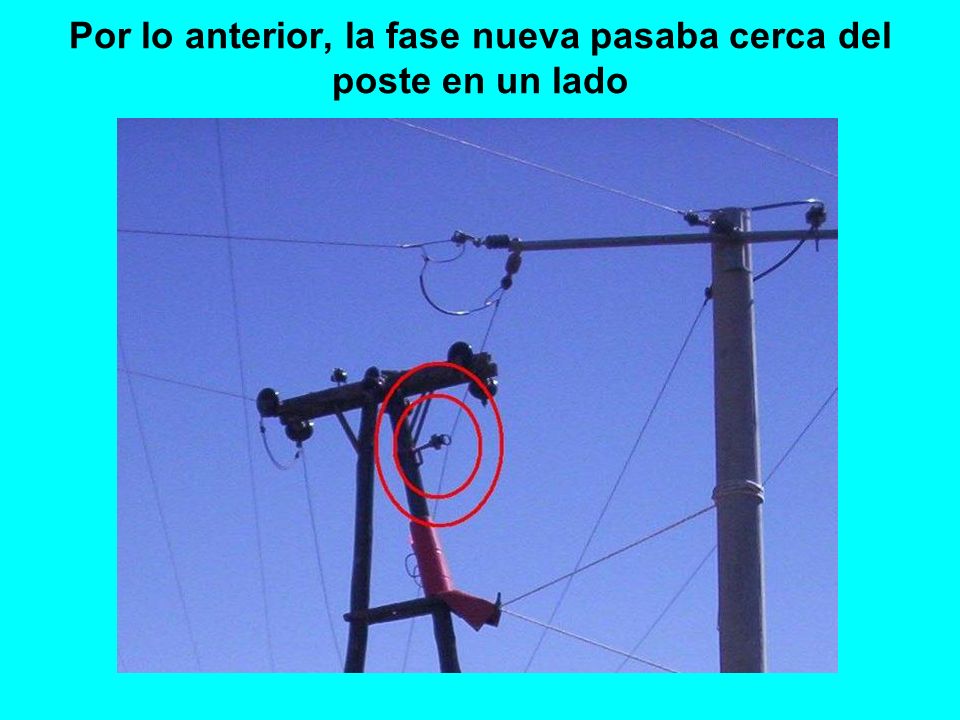

25 Por lo anterior, la fase nueva pasaba cerca del poste en un lado

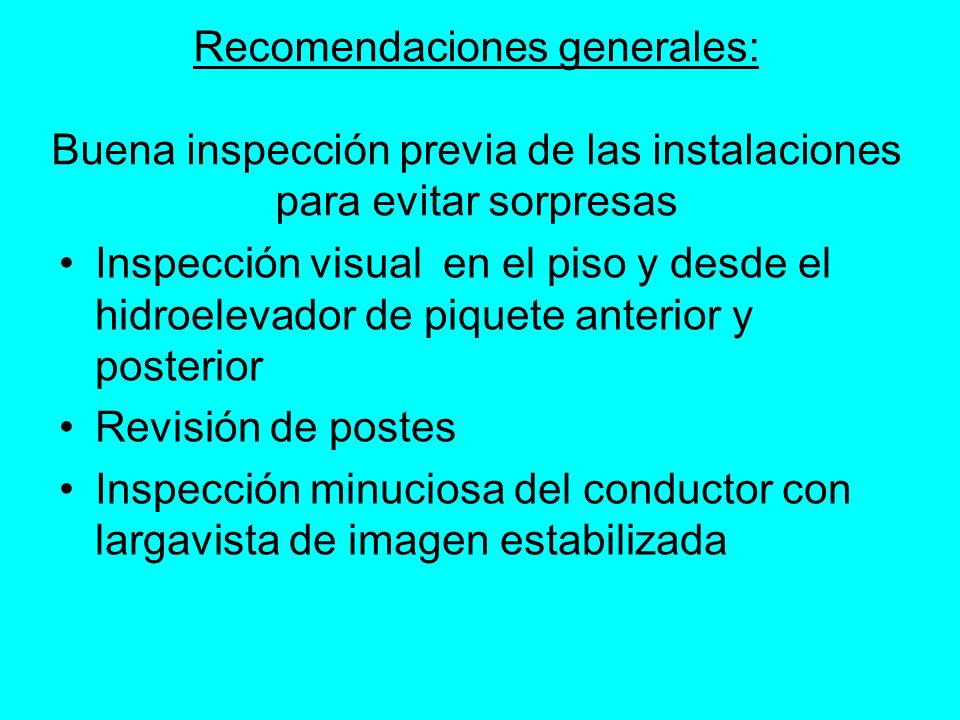

26 Recomendaciones generales: Buena inspección previa de las instalaciones para evitar sorpresas Inspección visual en el piso y desde el hidroelevador de piquete anterior y posterior Revisión de postes Inspección minuciosa del conductor con largavista de imagen estabilizada

27 Inspección visual desde el hidroelevador de piquete anterior y posterior

28 Inspección minuciosa del conductor con largavista de imagen estabilizada

29 Algunas recomendaciones finales Para separar las fases, aplicar el elemento aislado de modo que no interfiera la evolución del hidroelevador y que sea acorde a la sección del conductor. La coordinación entre los dos equipos es fundamental. Un equipo de radio no significa un costo importante Usando botas de retención automáticas, la corrección final de la flecha, de ser necesaria, es más fácil, mas en conductores gruesos. Usar Preformados de retención en vez de ranas nos pareció mas seguro, durante el movimiento de cables Usar eslingas de acero extraflexible en lugar de estrobos de soga

30 Para separar las fases

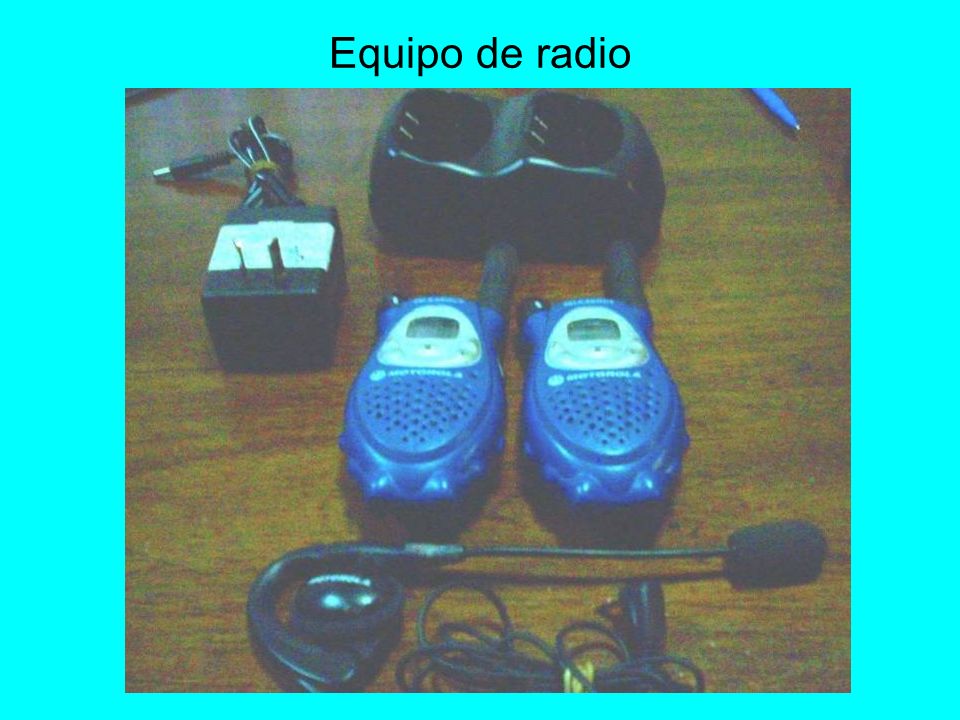

31 Equipo de radio

32 Manguitos automáticos de retención

33 Preformados en lugar de ranas

34 Elesa SA, soluciones TCT Agradece su presencia!!! Estoy a su disposición para responder preguntas o intercambiar opiniones
