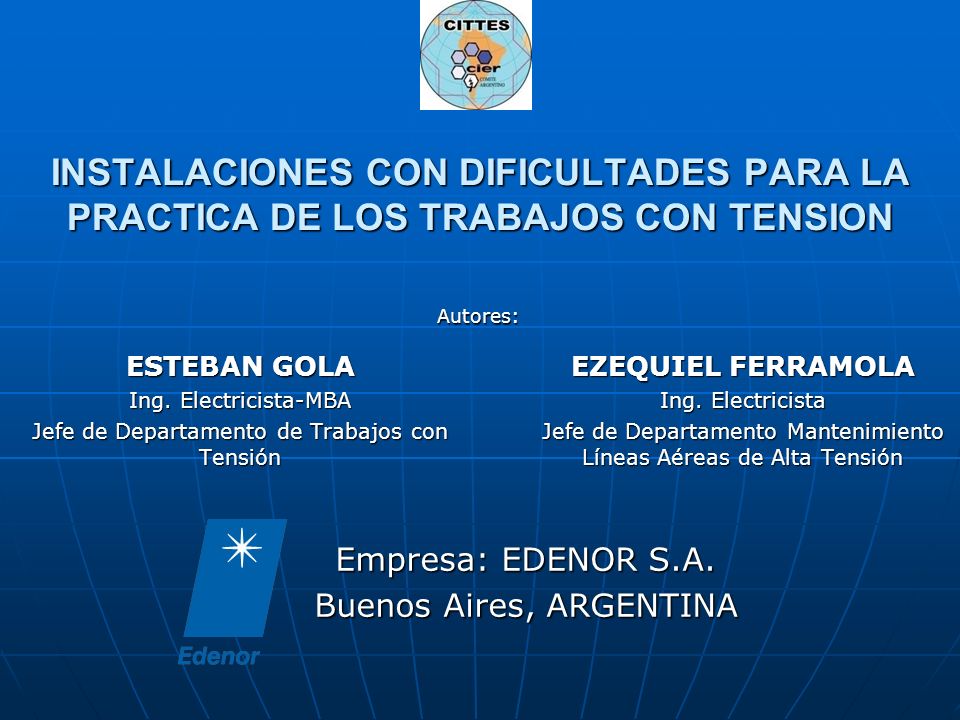

1 INSTALACIONES CON DIFICULTADES PARA LA PRACTICA DE LOS TRABAJOS CON TENSION
Autores: ESTEBAN GOLA Ing. Electricista-MBA Jefe de Departamento de Trabajos con Tensión EZEQUIEL FERRAMOLA Ing. Electricista Jefe de Departamento Mantenimiento Líneas Aéreas de Alta Tensión Empresa: EDENOR S.A. Buenos Aires, ARGENTINA

2 Instalaciones con dificultades para la práctica de los trabajos con tensión

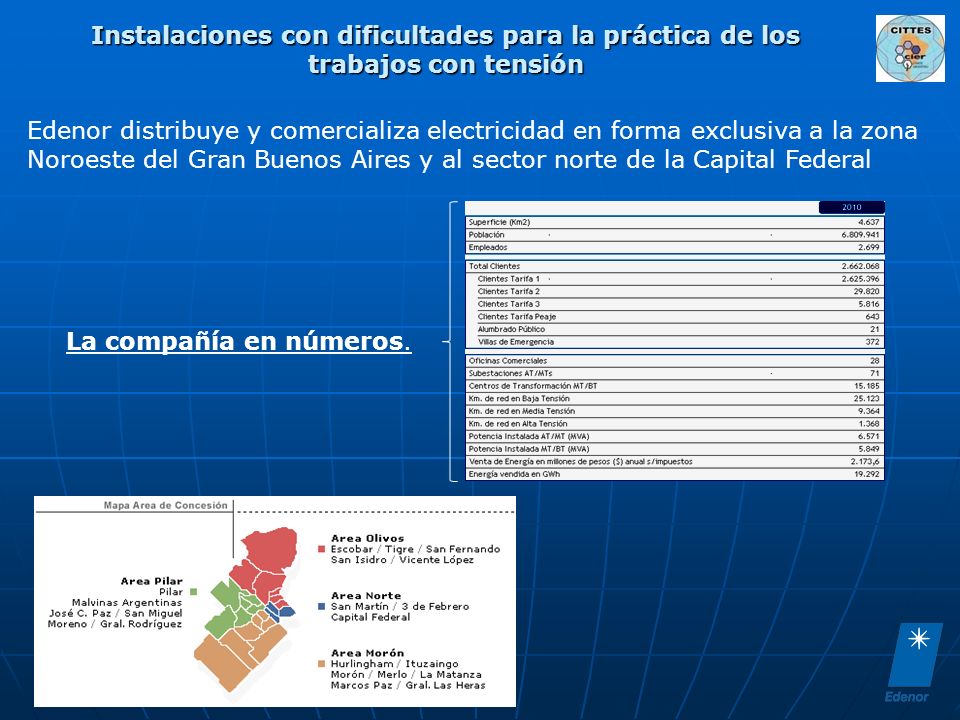

Edenor distribuye y comercializa electricidad en forma exclusiva a la zona Noroeste del Gran Buenos Aires y al sector norte de la Capital Federal La compañía en números.

3 B) REDES SUBTERRANEAS Y AEREAS DE M.T.

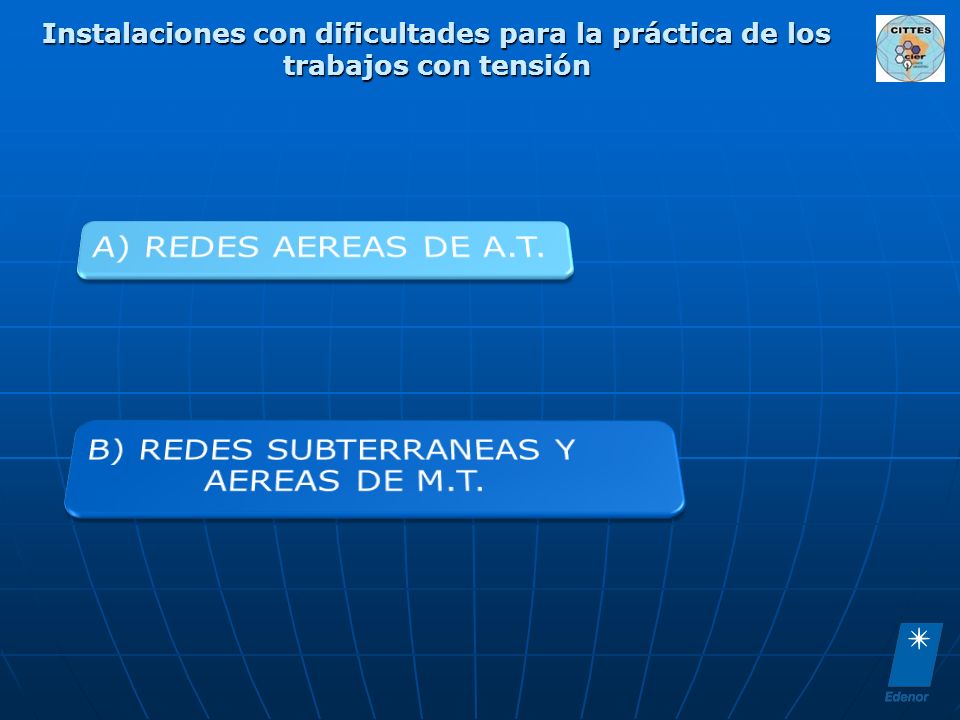

Instalaciones con dificultades para la práctica de los trabajos con tensión A) REDES AEREAS DE A.T. B) REDES SUBTERRANEAS Y AEREAS DE M.T.

4 Instalaciones con dificultades para la práctica de los trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN A.1)Tipos constructivos que no respetan la distancia de seguridad Los aisladores orgánicos para redes tipo LINE POST, habitualmente no respetan la distancia de seguridad para la práctica del TCT a Distancia desde escalera Reglamento AEA 132 kV 220 kV Distancia seguridad 1.50 mts 2.10 mts

5 Instalaciones con dificultades para la práctica de los trabajos con tensión

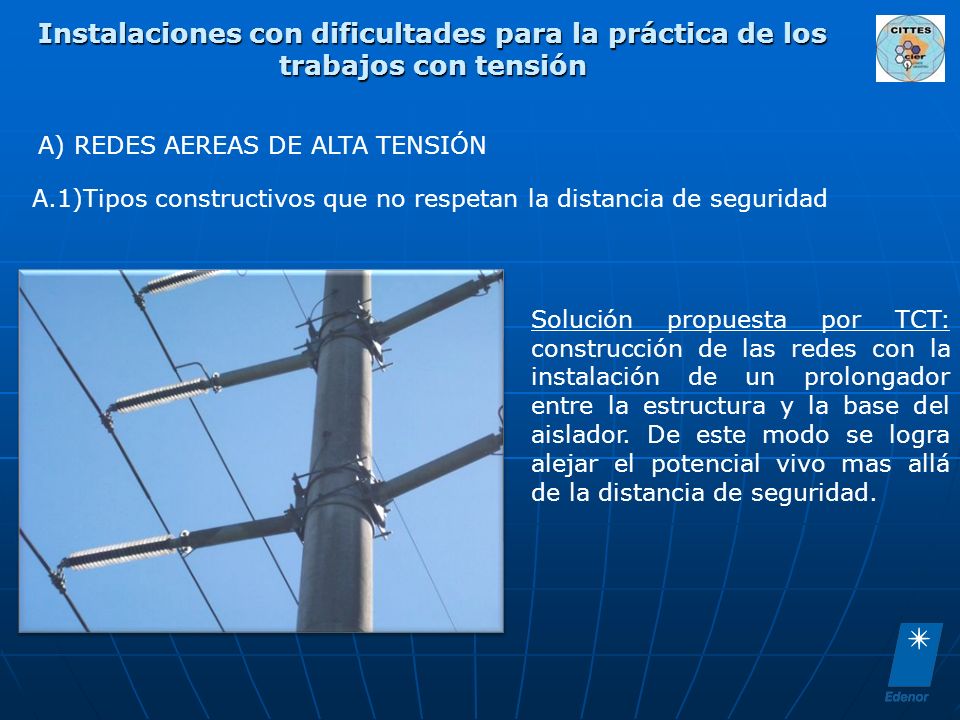

A) REDES AEREAS DE ALTA TENSIÓN A.1)Tipos constructivos que no respetan la distancia de seguridad Solución propuesta por TCT: construcción de las redes con la instalación de un prolongador entre la estructura y la base del aislador. De este modo se logra alejar el potencial vivo mas allá de la distancia de seguridad.

6 Instalaciones con dificultades para la práctica de los trabajos con tensión
A) REDES AEREAS DE ALTA TENSIÓN A.2) Líneas Aéreas de Alta Tensión con instalaciones de otro nivel de tensión en la misma estructura. Red de Alta Tensión 132 kV en simple terna Red de Media Tensión 13.2 kV en doble terna

7 A) REDES AEREAS DE ALTA TENSIÓN
Instalaciones con dificultades para la práctica de los trabajos con tensión A) REDES AEREAS DE ALTA TENSIÓN A.2) Líneas Aéreas de Alta Tensión con instalaciones de otro nivel de tensión en la misma estructura. Una forma de reducción del impacto ambiental es la construcción de instalaciones de distinto nivel de tensión en una única estructura. Este tipo constructivo no permite el acceso desde escalera para la practica del TCT a distancia

8 A) REDES AEREAS DE ALTA TENSIÓN
Instalaciones con dificultades para la práctica de los trabajos con tensión A) REDES AEREAS DE ALTA TENSIÓN A.3) Estructuras tubulares que no contemplan el acceso de personal. Cuando la posición de trabajo del personal de TCT requiere acceder al extremo del travesaño horizontal se producen incomodidades y aparecen riesgos de resbalamiento

9 A) REDES AEREAS DE ALTA TENSIÓN

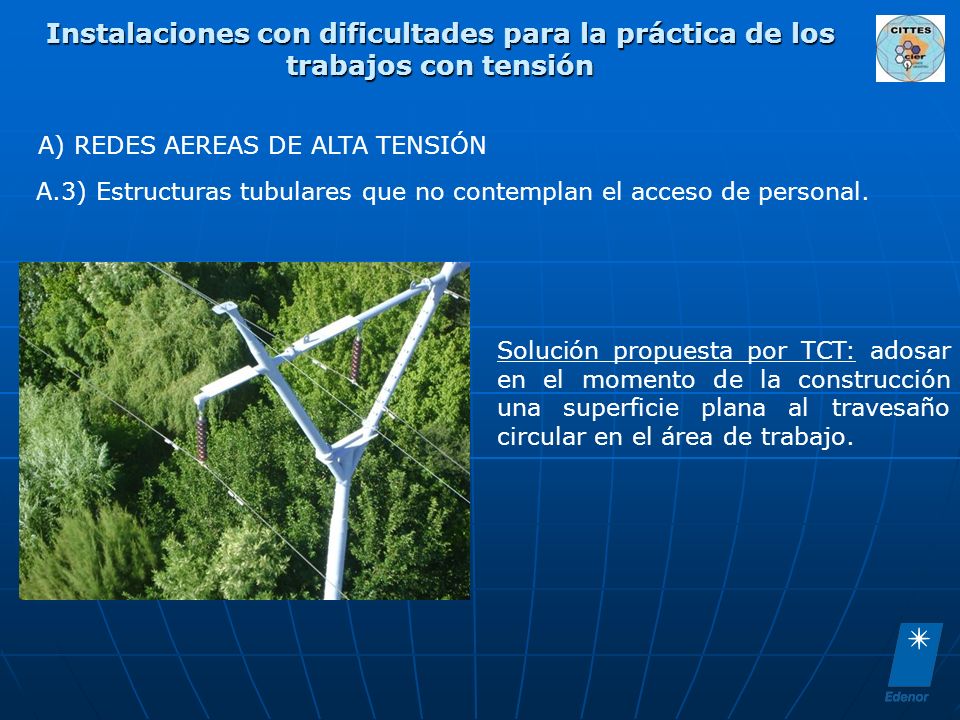

Instalaciones con dificultades para la práctica de los trabajos con tensión A) REDES AEREAS DE ALTA TENSIÓN A.3) Estructuras tubulares que no contemplan el acceso de personal. Solución propuesta por TCT: adosar en el momento de la construcción una superficie plana al travesaño circular en el área de trabajo.

10 A) REDES AEREAS DE ALTA TENSIÓN

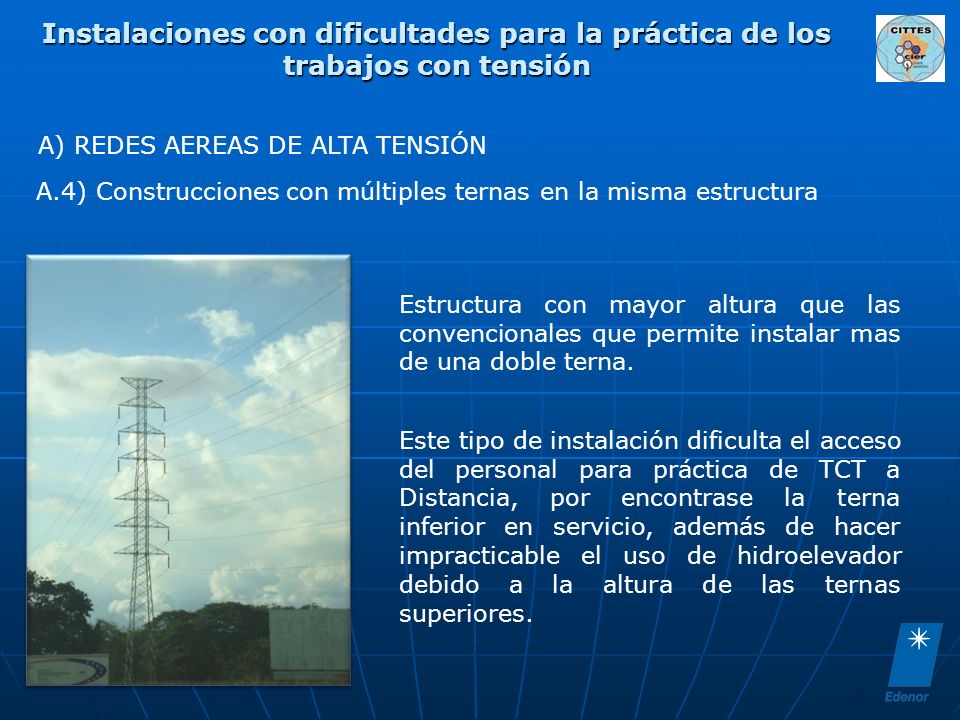

Instalaciones con dificultades para la práctica de los trabajos con tensión A) REDES AEREAS DE ALTA TENSIÓN A.4) Construcciones con múltiples ternas en la misma estructura Estructura con mayor altura que las convencionales que permite instalar mas de una doble terna. Este tipo de instalación dificulta el acceso del personal para práctica de TCT a Distancia, por encontrase la terna inferior en servicio, además de hacer impracticable el uso de hidroelevador debido a la altura de las ternas superiores.

11 B) REDES AEREAS DE MEDIA TENSIÓN

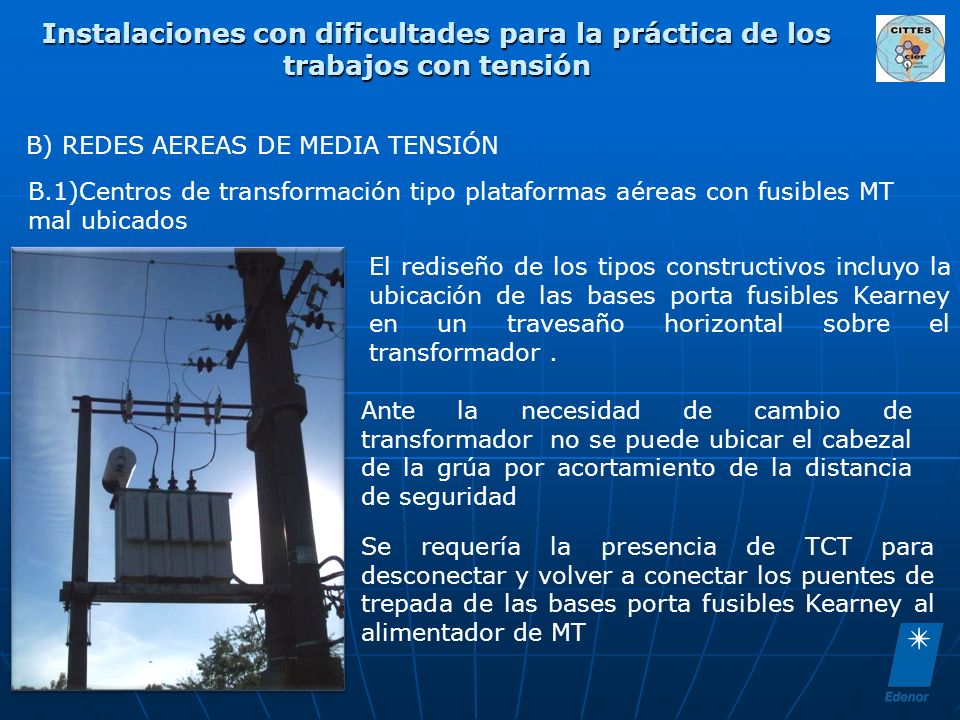

Instalaciones con dificultades para la práctica de los trabajos con tensión B) REDES AEREAS DE MEDIA TENSIÓN B.1)Centros de transformación tipo plataformas aéreas con fusibles MT mal ubicados El rediseño de los tipos constructivos incluyo la ubicación de las bases porta fusibles Kearney en un travesaño horizontal sobre el transformador . Ante la necesidad de cambio de transformador no se puede ubicar el cabezal de la grúa por acortamiento de la distancia de seguridad Se requería la presencia de TCT para desconectar y volver a conectar los puentes de trepada de las bases porta fusibles Kearney al alimentador de MT

12 B) REDES AEREAS DE MEDIA TENSIÓN

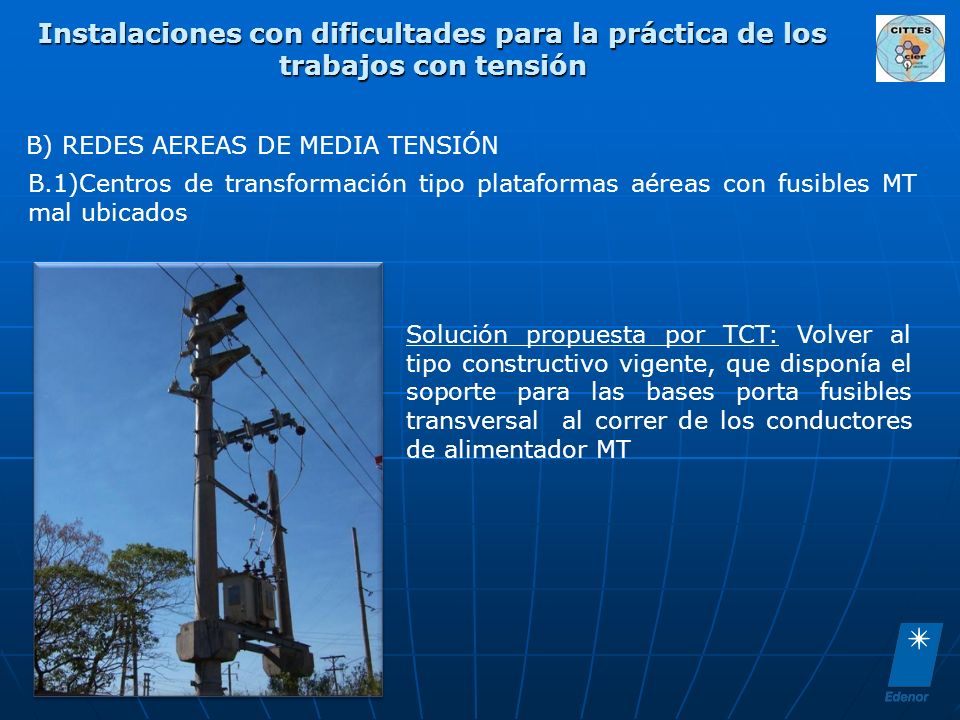

Instalaciones con dificultades para la práctica de los trabajos con tensión B) REDES AEREAS DE MEDIA TENSIÓN B.1)Centros de transformación tipo plataformas aéreas con fusibles MT mal ubicados Solución propuesta por TCT: Volver al tipo constructivo vigente, que disponía el soporte para las bases porta fusibles transversal al correr de los conductores de alimentador MT

13 B) REDES AEREAS DE MEDIA TENSIÓN

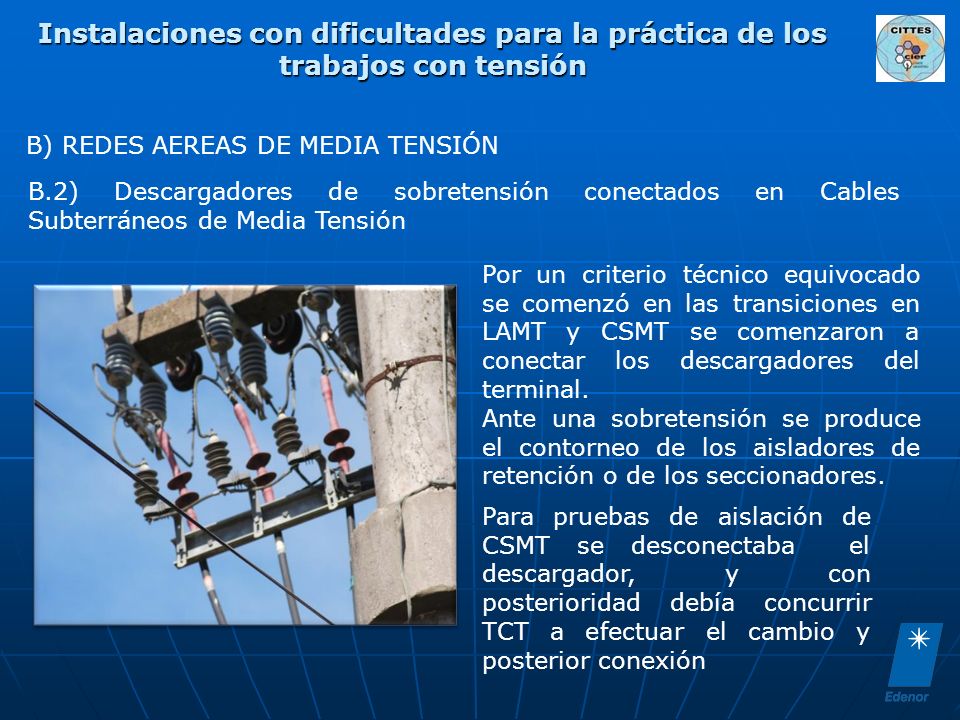

Instalaciones con dificultades para la práctica de los trabajos con tensión B) REDES AEREAS DE MEDIA TENSIÓN B.2) Descargadores de sobretensión conectados en Cables Subterráneos de Media Tensión Por un criterio técnico equivocado se comenzó en las transiciones en LAMT y CSMT se comenzaron a conectar los descargadores del terminal. Ante una sobretensión se produce el contorneo de los aisladores de retención o de los seccionadores. Para pruebas de aislación de CSMT se desconectaba el descargador, y con posterioridad debía concurrir TCT a efectuar el cambio y posterior conexión

14 B) REDES AEREAS DE MEDIA TENSIÓN
Instalaciones con dificultades para la práctica de los trabajos con tensión B) REDES AEREAS DE MEDIA TENSIÓN B.3) Líneas aéreas con conductores protegidos Al comenzar a utilizar conductores protegidos para mitigar el impacto ambiental por poda de arbolado, no se tuvo en cuenta para el retiro de la vaina protectora la necesidad de realizarla con técnicas de TCT a contacto. De allí, que se indicaba que debía realizarse con cuchillo tipo pela cable, que de utilizarse en altura podría dañar los guantes protectores y dieléctricos por corte. El Área de TCT, adapto una herramienta que se utiliza para realizar la “punta de lapíz” en CSMT (con hoja de corte regulable y protegida), que al girar sobre el conductor retira la vaina aislante sin dañar las hebras conductoras.

15 B) REDES AEREAS DE MEDIA TENSIÓN

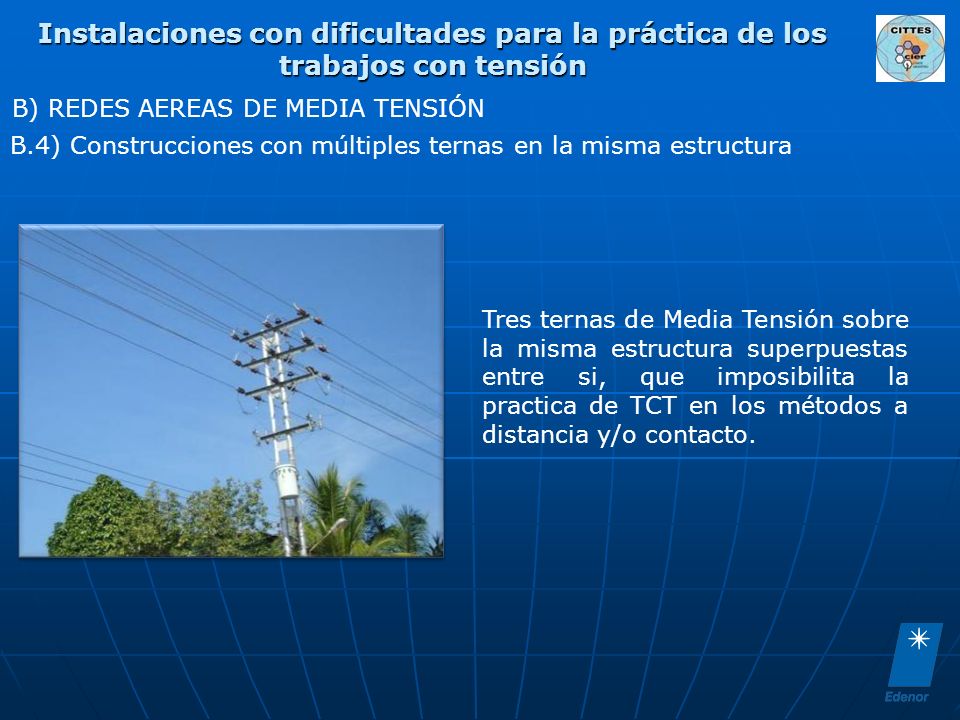

Instalaciones con dificultades para la práctica de los trabajos con tensión B) REDES AEREAS DE MEDIA TENSIÓN B.4) Construcciones con múltiples ternas en la misma estructura Tres ternas de Media Tensión sobre la misma estructura superpuestas entre si, que imposibilita la practica de TCT en los métodos a distancia y/o contacto.

16 Instalaciones con dificultades para la práctica de los trabajos con tensión

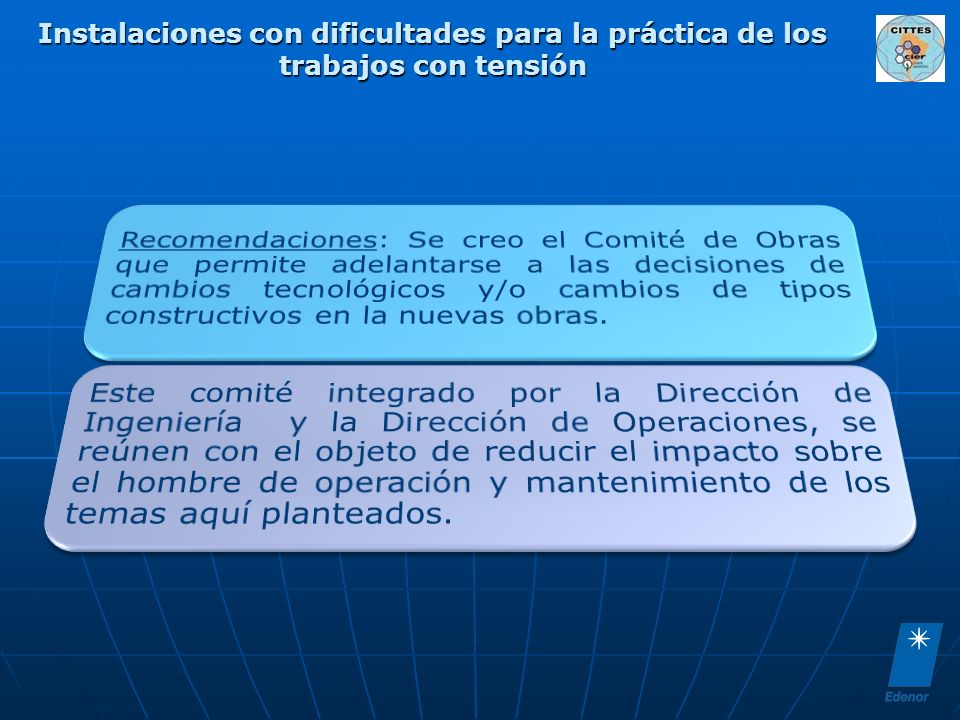

Recomendaciones: Se creo el Comité de Obras que permite adelantarse a las decisiones de cambios tecnológicos y/o cambios de tipos constructivos en la nuevas obras. Este comité integrado por la Dirección de Ingeniería y la Dirección de Operaciones, se reúnen con el objeto de reducir el impacto sobre el hombre de operación y mantenimiento de los temas aquí planteados.

17 Instalaciones con dificultades para la práctica de los trabajos con tensión

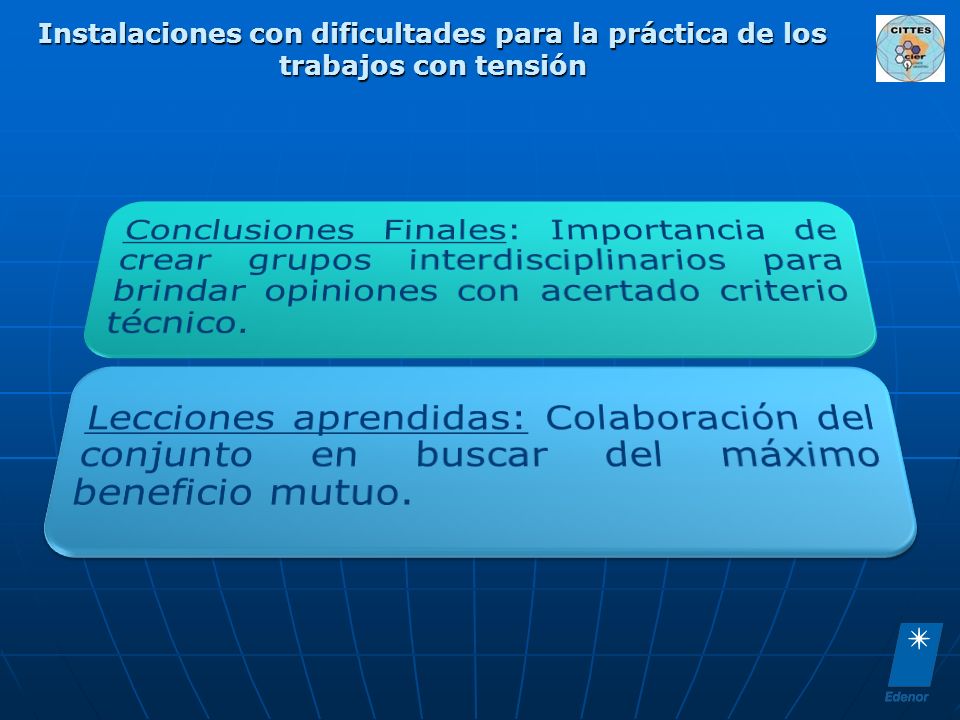

Conclusiones Finales: Importancia de crear grupos interdisciplinarios para brindar opiniones con acertado criterio técnico. Lecciones aprendidas: Colaboración del conjunto en buscar del máximo beneficio mutuo.

18 ¡ Muchas gracias por su atención !
SALTA ARGENTINA 30 Agosto al 2 de Setiembre de 2011 V CONGRESO INTERNACIONAL SOBRE “TRABAJOS CON TENSIÓN Y SEGURIDAD EN TRANSMISIÓN Y DISTRIBUCIÓN DE ENERGÍA ELÉCTRICA Y MANTENIMIENTO SIN TENSIÓN EN INSTALACIONES DE AT” V CITTES ¡ Muchas gracias por su atención !
