2 ANDAMIOS AISLADOS PARA MANTENIMIENTO DE ESTACIONES TRANSFORMADORAS HASTA 800 KV. FASTEN S.A. BUENOS AIRES ARGENTINA

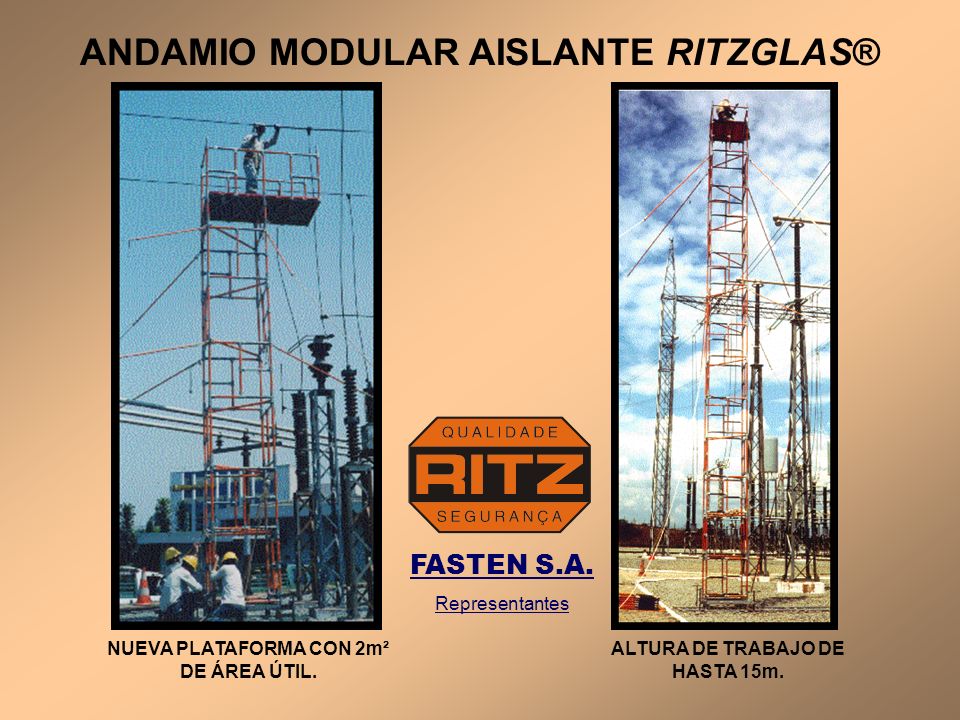

3 ANDAMIO MODULAR AISLANTE RITZGLAS® NUEVA PLATAFORMA CON 2m² DE ÁREA ÚTIL. ALTURA DE TRABAJO DE HASTA 15m. FASTEN S.A. Representantes

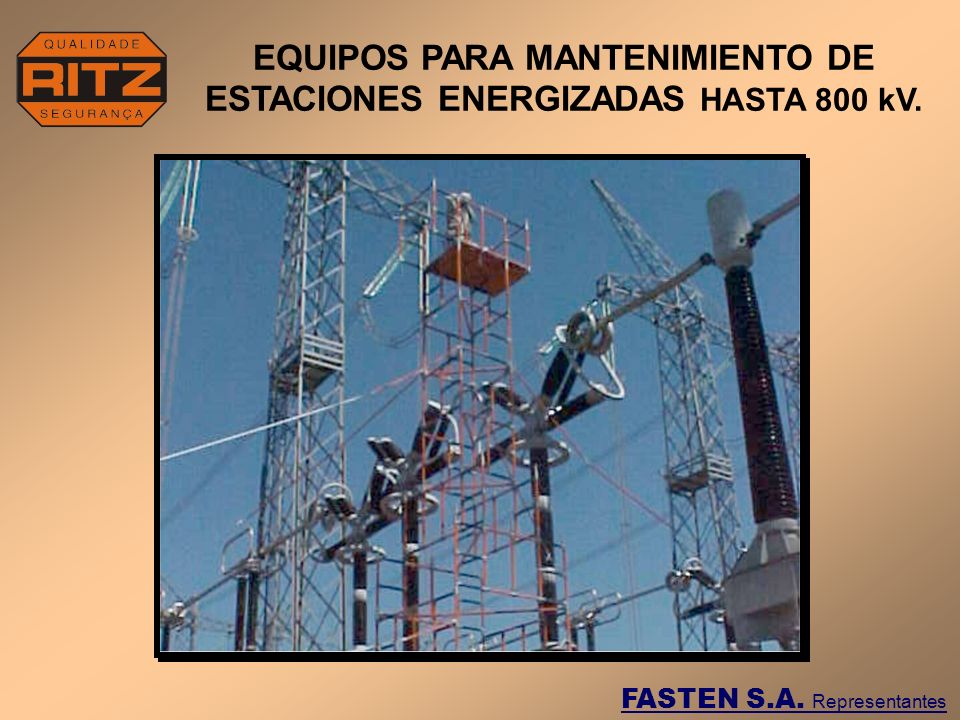

4 EQUIPOS PARA MANTENIMIENTO DE ESTACIONES ENERGIZADAS HASTA 800 kV. FASTEN S.A. Representantes

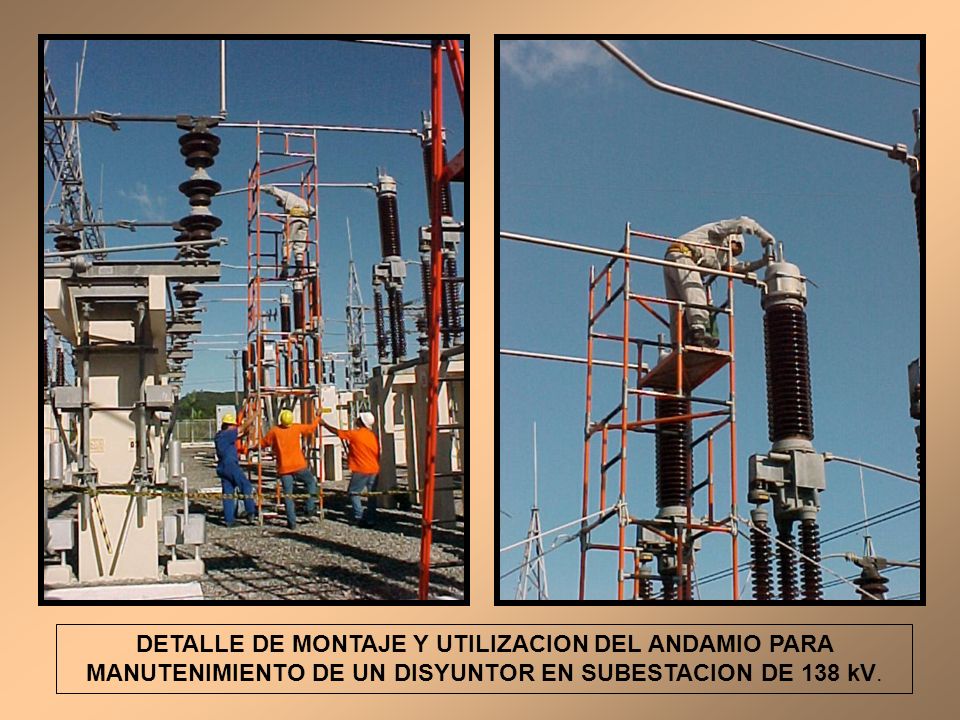

5 DETALLE DE MONTAJE Y UTILIZACION DEL ANDAMIO PARA MANUTENIMIENTO DE UN DISYUNTOR EN SUBESTACION DE 138 kV.

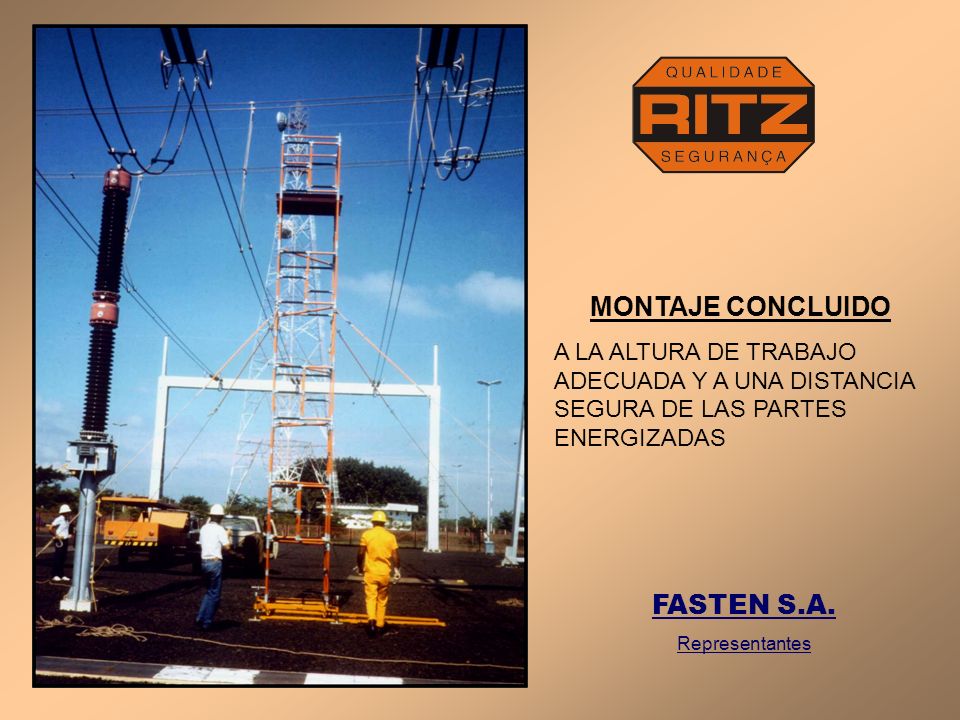

6 MONTAJE CONCLUIDO A LA ALTURA DE TRABAJO ADECUADA Y A UNA DISTANCIA SEGURA DE LAS PARTES ENERGIZADAS FASTEN S.A. Representantes

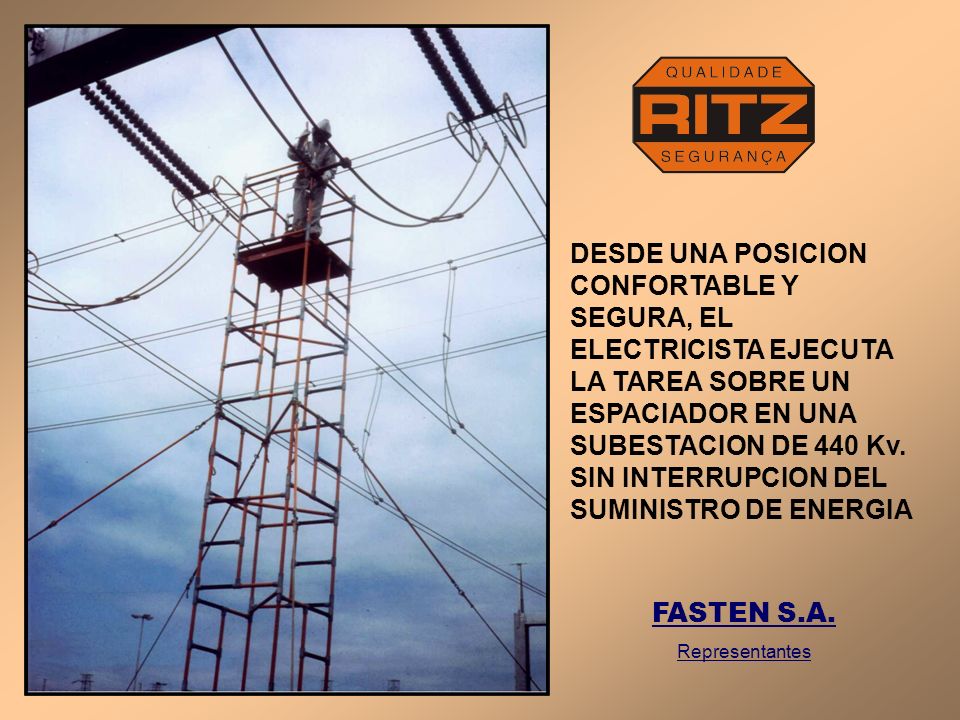

7 DESDE UNA POSICION CONFORTABLE Y SEGURA, EL ELECTRICISTA EJECUTA LA TAREA SOBRE UN ESPACIADOR EN UNA SUBESTACION DE 440 Kv. SIN INTERRUPCION DEL SUMINISTRO DE ENERGIA FASTEN S.A. Representantes

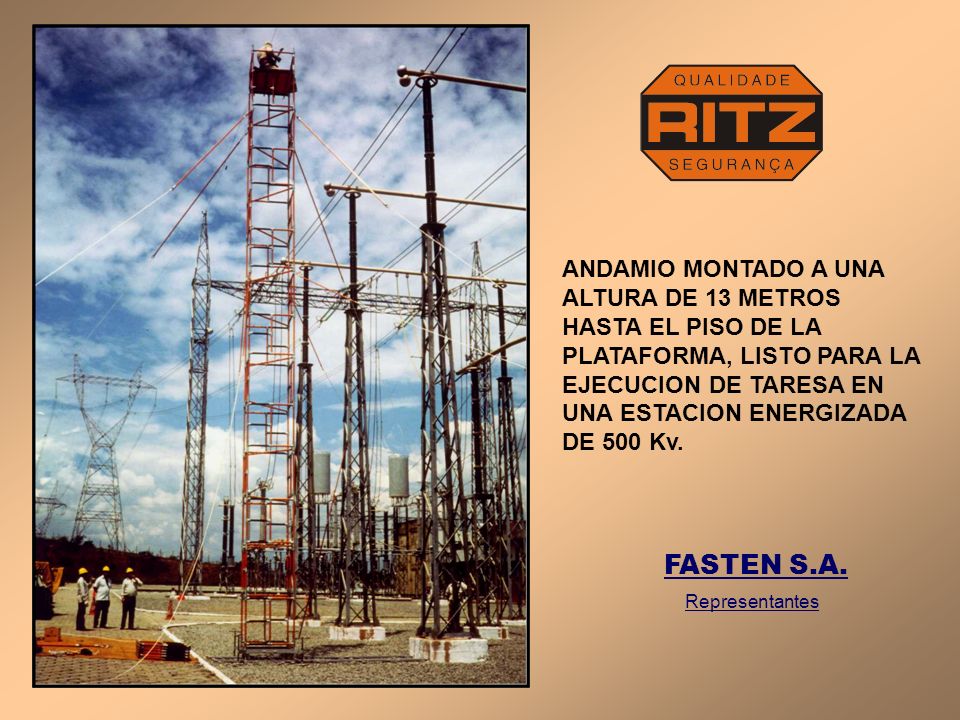

8 ANDAMIO MONTADO A UNA ALTURA DE 13 METROS HASTA EL PISO DE LA PLATAFORMA, LISTO PARA LA EJECUCION DE TARESA EN UNA ESTACION ENERGIZADA DE 500 Kv. FASTEN S.A. Representantes

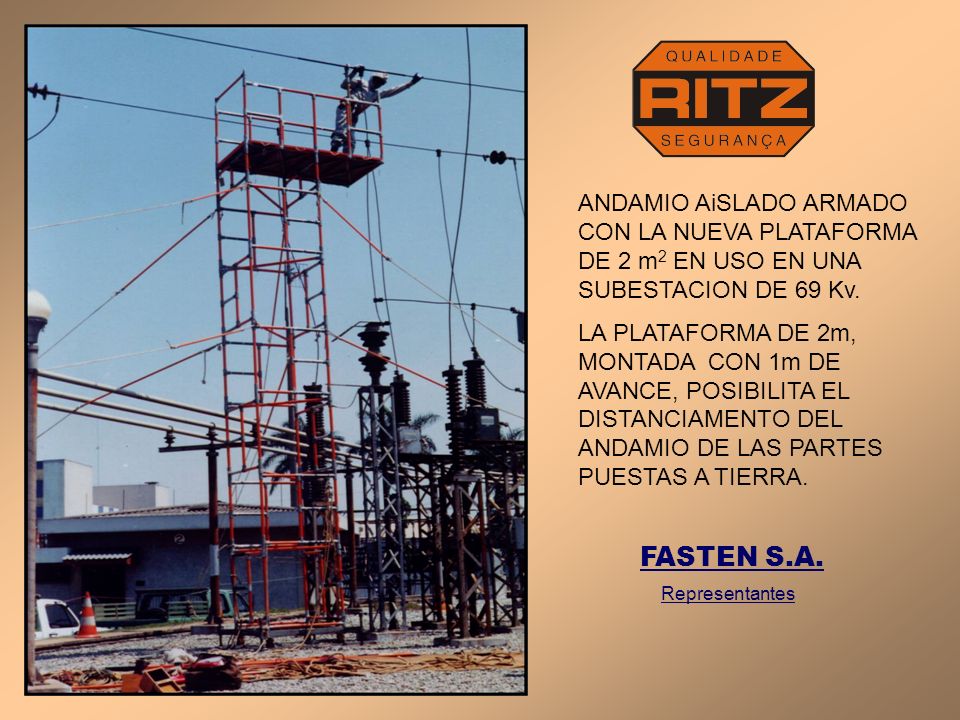

9 ANDAMIO AiSLADO ARMADO CON LA NUEVA PLATAFORMA DE 2 m 2 EN USO EN UNA SUBESTACION DE 69 Kv. LA PLATAFORMA DE 2m, MONTADA CON 1m DE AVANCE, POSIBILITA EL DISTANCIAMENTO DEL ANDAMIO DE LAS PARTES PUESTAS A TIERRA. FASTEN S.A. Representantes

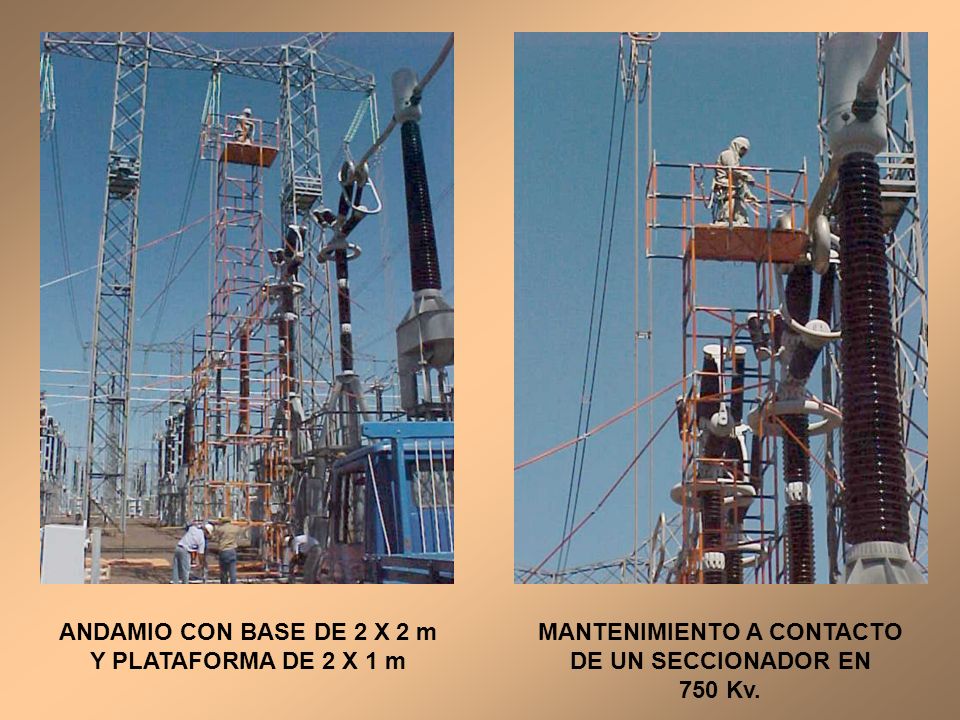

10 ANDAMIO CON BASE DE 2 X 2 m Y PLATAFORMA DE 2 X 1 m MANTENIMIENTO A CONTACTO DE UN SECCIONADOR EN 750 Kv.

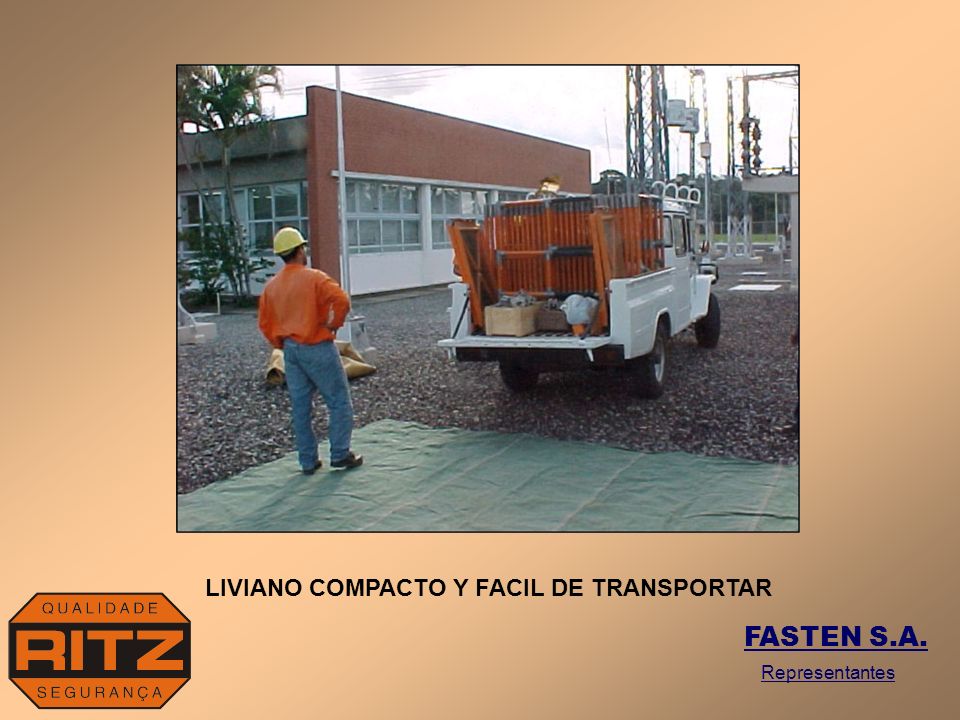

11 LIVIANO COMPACTO Y FACIL DE TRANSPORTAR FASTEN S.A. Representantes

12 CADA MODULO SE ENSAYA A 100 Kv. CAPACIDAD DE CARGA: 300 kg ENSAYOS ELECTRICOS E MECANICOS

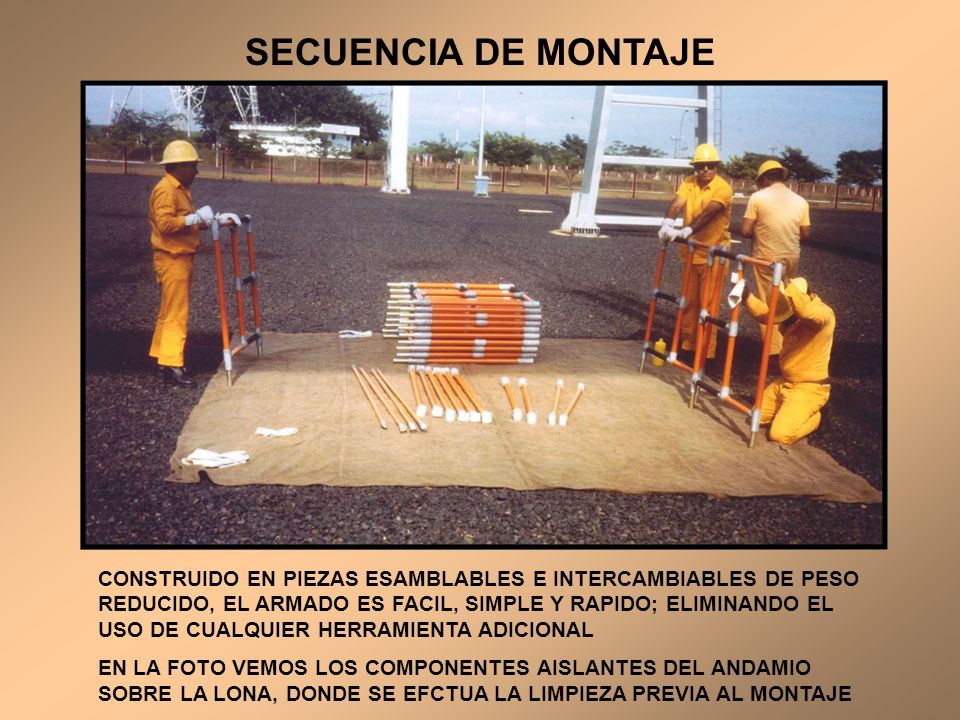

13 SECUENCIA DE MONTAJE CONSTRUIDO EN PIEZAS ESAMBLABLES E INTERCAMBIABLES DE PESO REDUCIDO, EL ARMADO ES FACIL, SIMPLE Y RAPIDO; ELIMINANDO EL USO DE CUALQUIER HERRAMIENTA ADICIONAL EN LA FOTO VEMOS LOS COMPONENTES AISLANTES DEL ANDAMIO SOBRE LA LONA, DONDE SE EFCTUA LA LIMPIEZA PREVIA AL MONTAJE

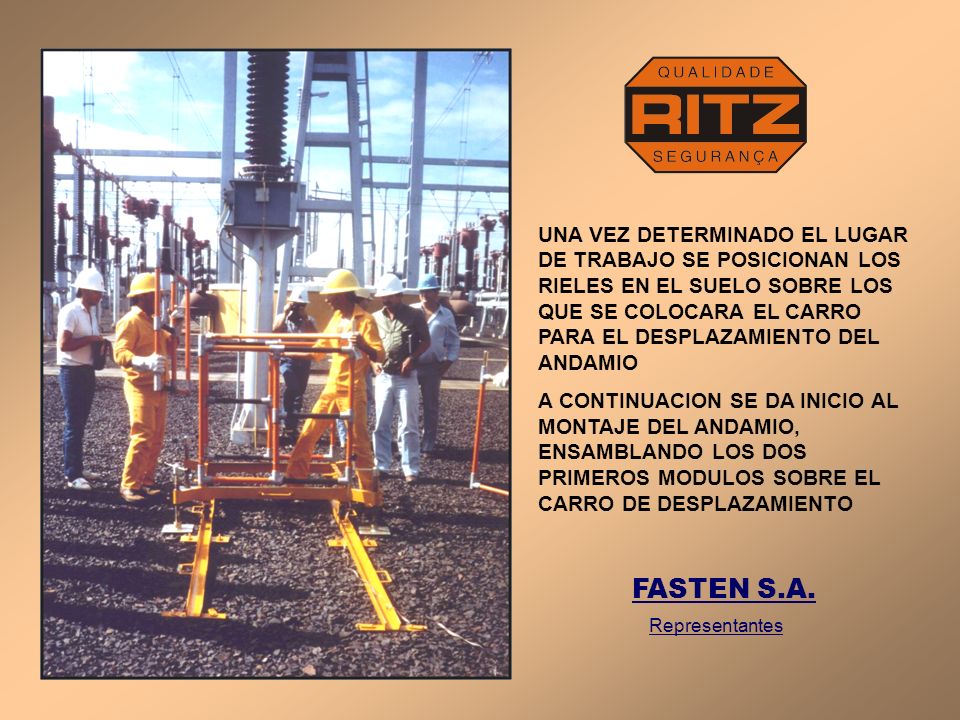

14 UNA VEZ DETERMINADO EL LUGAR DE TRABAJO SE POSICIONAN LOS RIELES EN EL SUELO SOBRE LOS QUE SE COLOCARA EL CARRO PARA EL DESPLAZAMIENTO DEL ANDAMIO A CONTINUACION SE DA INICIO AL MONTAJE DEL ANDAMIO, ENSAMBLANDO LOS DOS PRIMEROS MODULOS SOBRE EL CARRO DE DESPLAZAMIENTO FASTEN S.A. Representantes

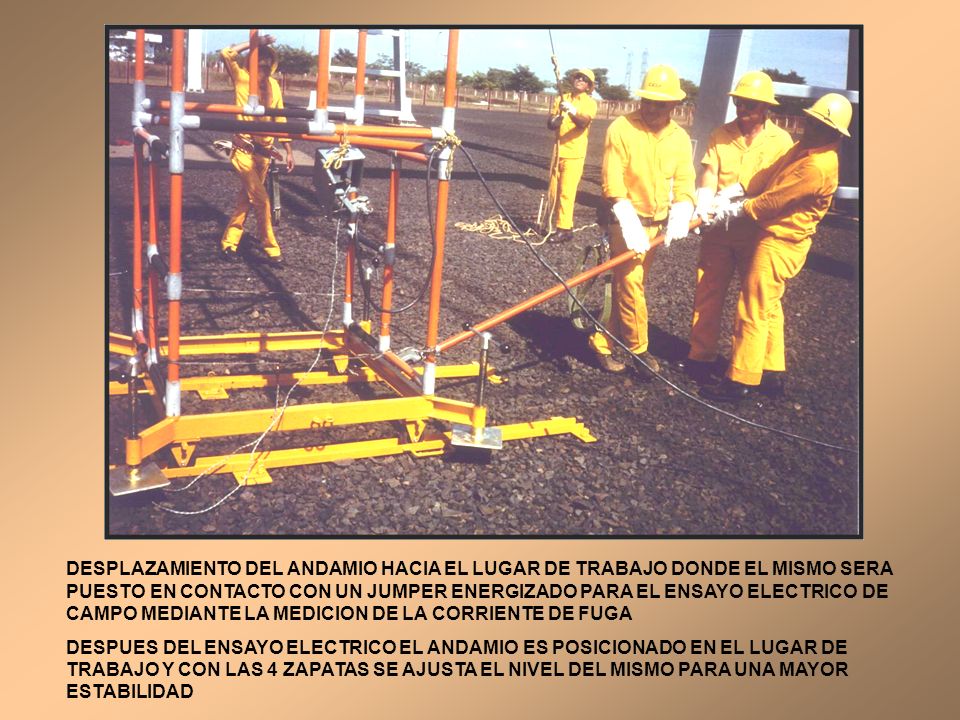

15 DESPLAZAMIENTO DEL ANDAMIO HACIA EL LUGAR DE TRABAJO DONDE EL MISMO SERA PUESTO EN CONTACTO CON UN JUMPER ENERGIZADO PARA EL ENSAYO ELECTRICO DE CAMPO MEDIANTE LA MEDICION DE LA CORRIENTE DE FUGA DESPUES DEL ENSAYO ELECTRICO EL ANDAMIO ES POSICIONADO EN EL LUGAR DE TRABAJO Y CON LAS 4 ZAPATAS SE AJUSTA EL NIVEL DEL MISMO PARA UNA MAYOR ESTABILIDAD

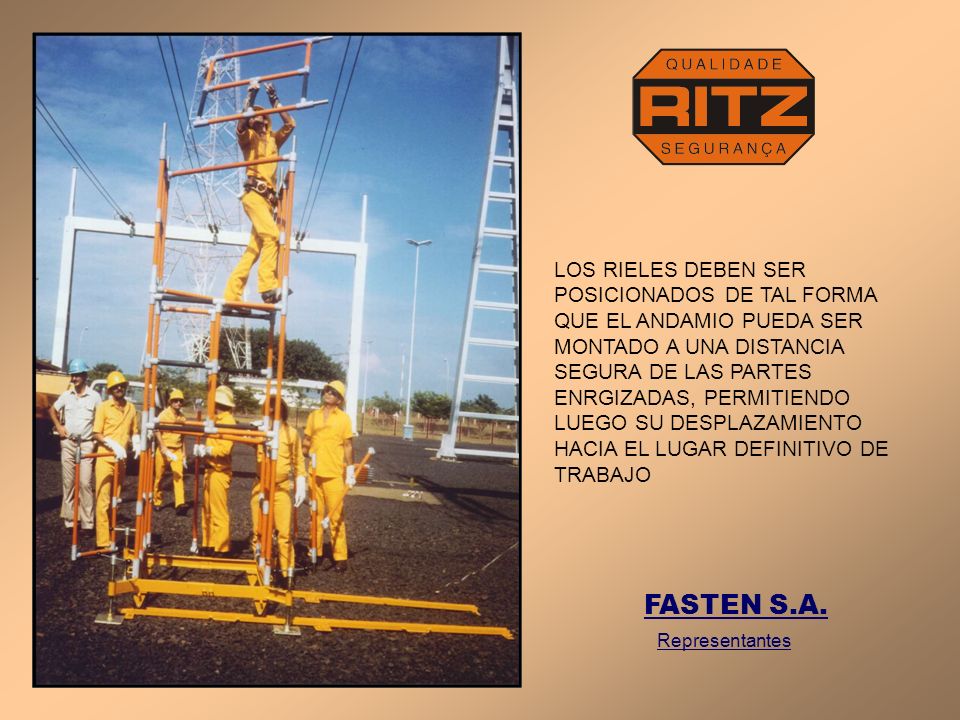

16 LOS RIELES DEBEN SER POSICIONADOS DE TAL FORMA QUE EL ANDAMIO PUEDA SER MONTADO A UNA DISTANCIA SEGURA DE LAS PARTES ENRGIZADAS, PERMITIENDO LUEGO SU DESPLAZAMIENTO HACIA EL LUGAR DEFINITIVO DE TRABAJO FASTEN S.A. Representantes

17 EN ALTURAS SUPERIORES A LOS 5 METROS SE RECOMIENDA EL ARRIOSTRAMIENTO DEL ANDAMIO CON SOGA DE FIBRA SINTETICA EN SERIE CON BASTONES AISLANTES, GARANTIZANDO DE ESTE MODO SU ESTABILIDAD Y SEGURIDAD PRINCIPALMENTE DURANTE EL DESPLAZAMIENTO FASTEN S.A. Representantes

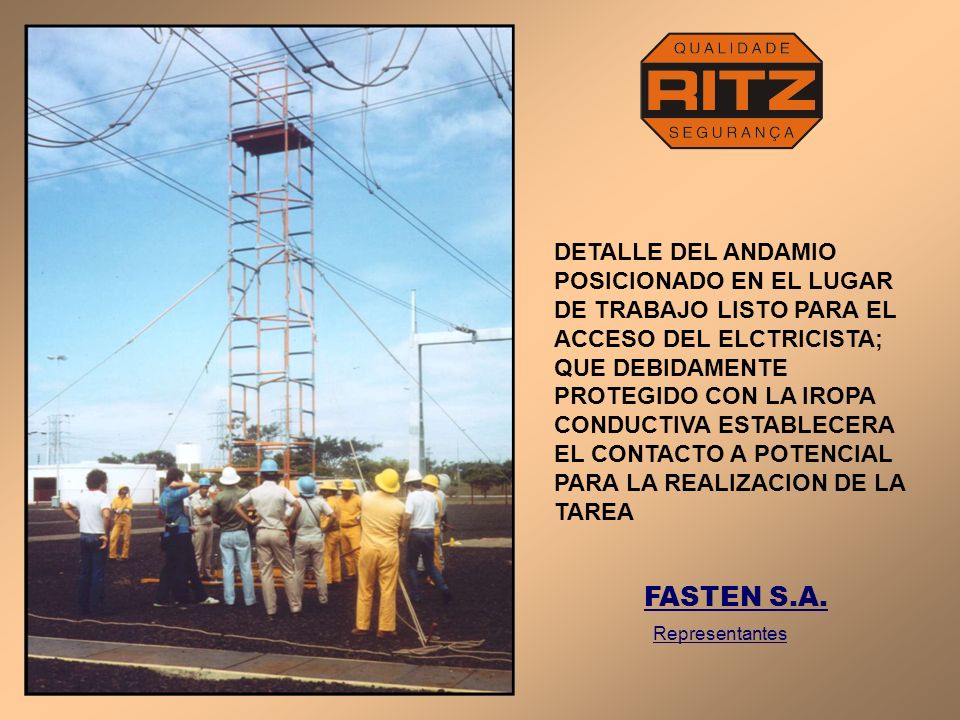

18 DETALLE DEL ANDAMIO POSICIONADO EN EL LUGAR DE TRABAJO LISTO PARA EL ACCESO DEL ELCTRICISTA; QUE DEBIDAMENTE PROTEGIDO CON LA IROPA CONDUCTIVA ESTABLECERA EL CONTACTO A POTENCIAL PARA LA REALIZACION DE LA TAREA FASTEN S.A. Representantes
