1 EJERCICIO PRÁCTICO DE REPRESENTACIÓN DE DATOS María José López García
Tema: “El agua en España” Autores: María José López García Ana María Camarasa

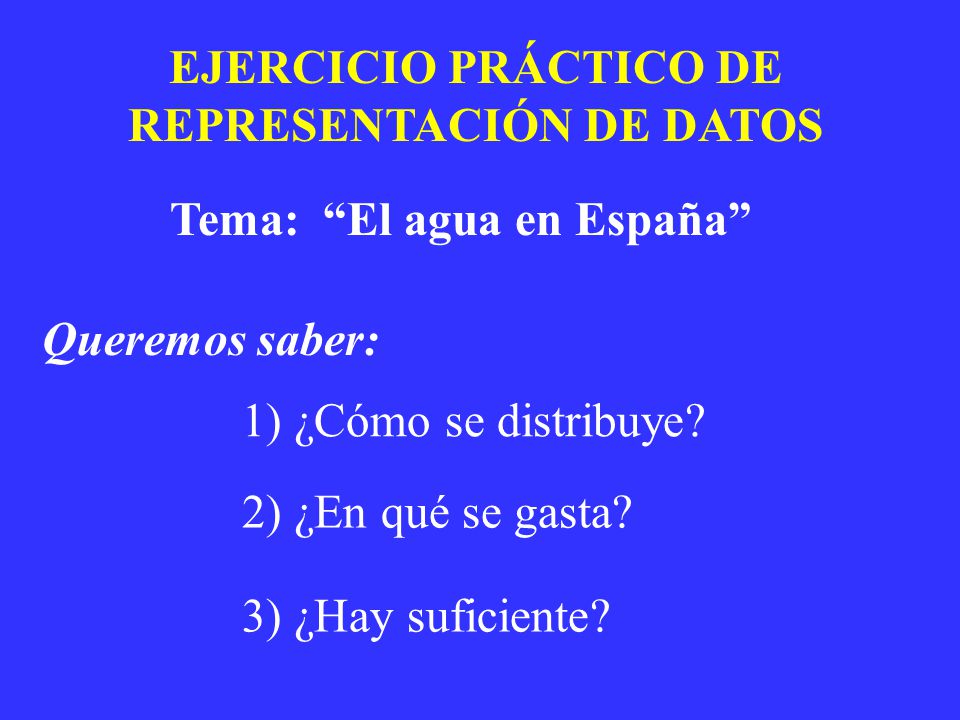

2 EJERCICIO PRÁCTICO DE REPRESENTACIÓN DE DATOS
Tema: “El agua en España” Queremos saber: 1) ¿Cómo se distribuye? 2) ¿En qué se gasta? 3) ¿Hay suficiente?

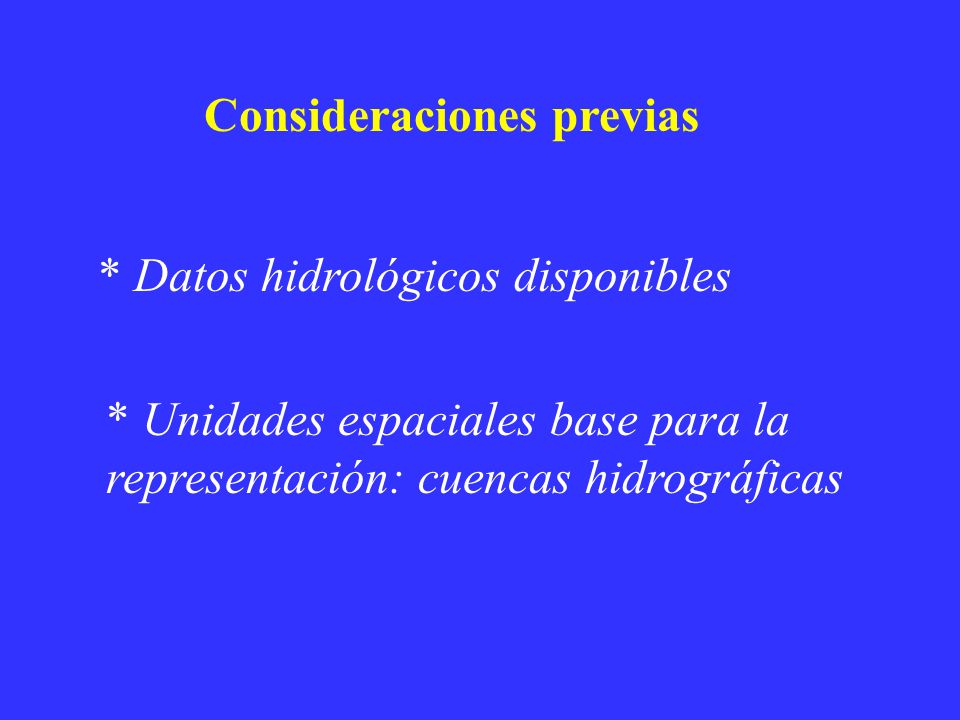

3 Consideraciones previas
* Datos hidrológicos disponibles * Unidades espaciales base para la representación: cuencas hidrográficas

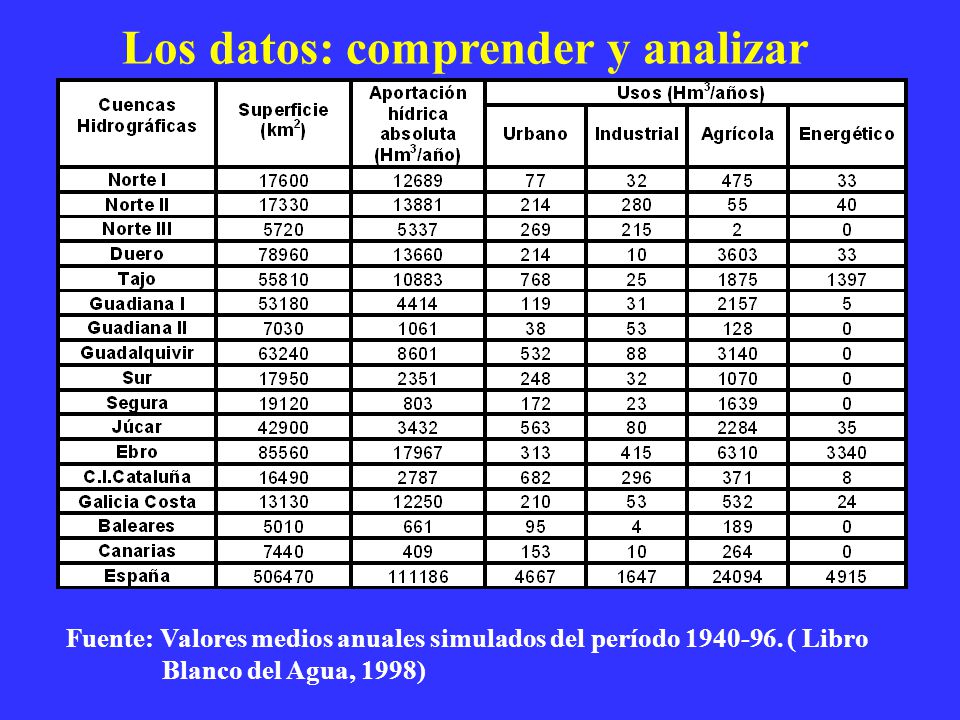

4 Los datos: comprender y analizar
Fuente: Valores medios anuales simulados del período ( Libro Blanco del Agua, 1998)

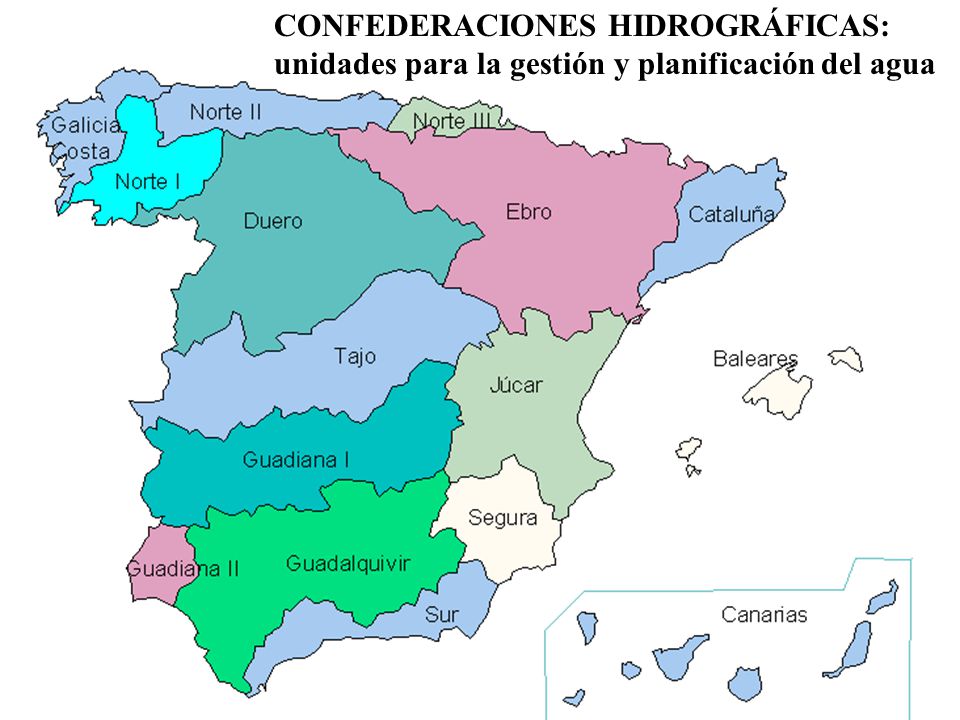

5 CONFEDERACIONES HIDROGRÁFICAS: unidades para la gestión y planificación del agua

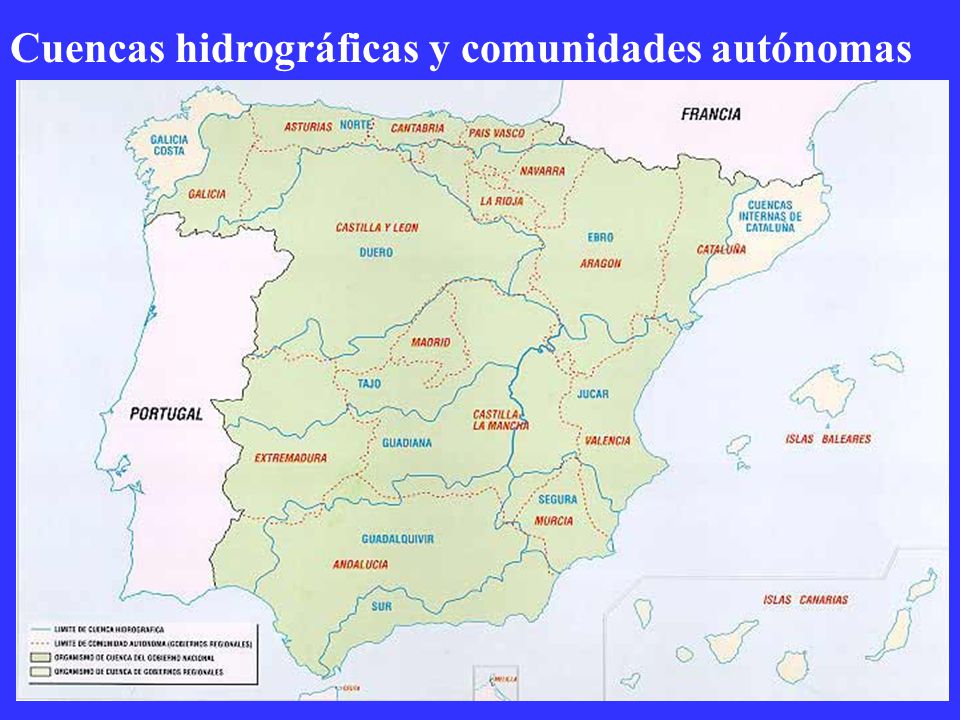

6 Cuencas hidrográficas y comunidades autónomas
Insertar mapa poner fuente del mapa (Ana)

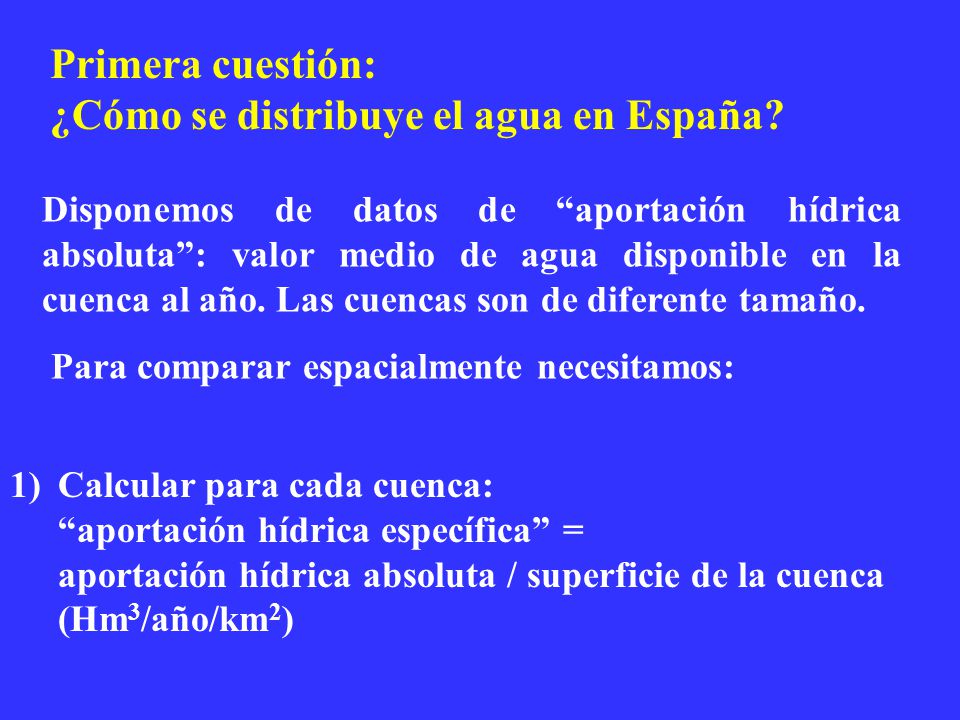

7 ¿Cómo se distribuye el agua en España?
Primera cuestión: ¿Cómo se distribuye el agua en España? Disponemos de datos de “aportación hídrica absoluta”: valor medio de agua disponible en la cuenca al año. Las cuencas son de diferente tamaño. Para comparar espacialmente necesitamos: Calcular para cada cuenca: “aportación hídrica específica” = aportación hídrica absoluta / superficie de la cuenca (Hm3/año/km2)

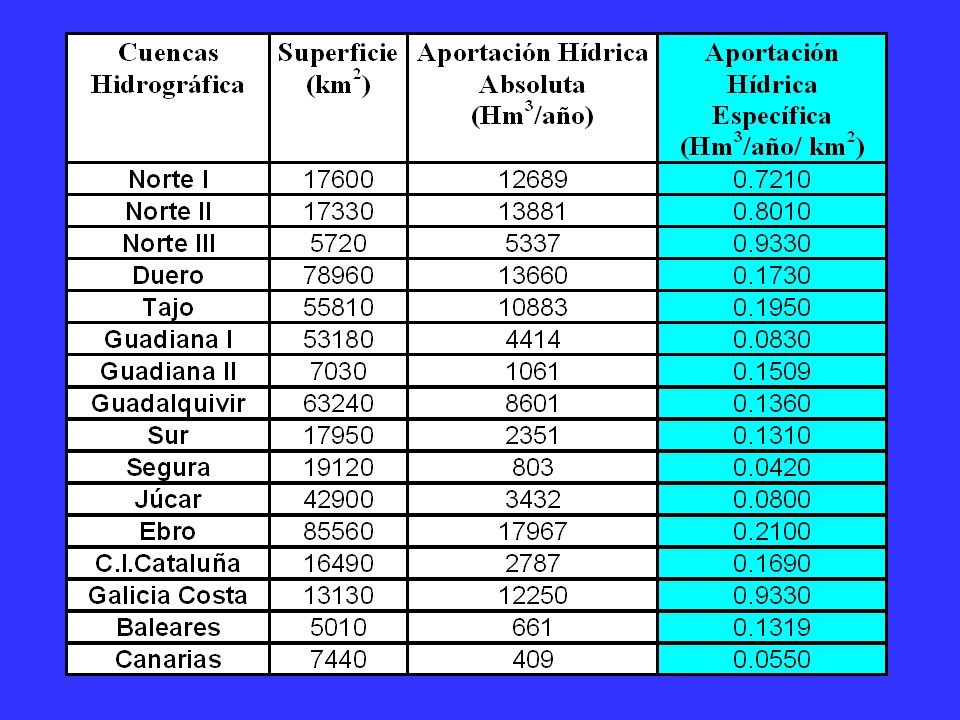

8

9 ¿Cómo se distribuye el agua en España?
Primera cuestión: ¿Cómo se distribuye el agua en España? Datos de “aportación hídrica específica” (Hm3/año/km2) 2) Decidir el modo de representar los datos: “mapa de coropletas” (mapa de tramas) 3) Elaborar el mapa: - Ordenar los datos de menor a mayor - Representar en histograma - Decidir nº de intervalos (4) - Definir rangos - Diseñar trama a emplear

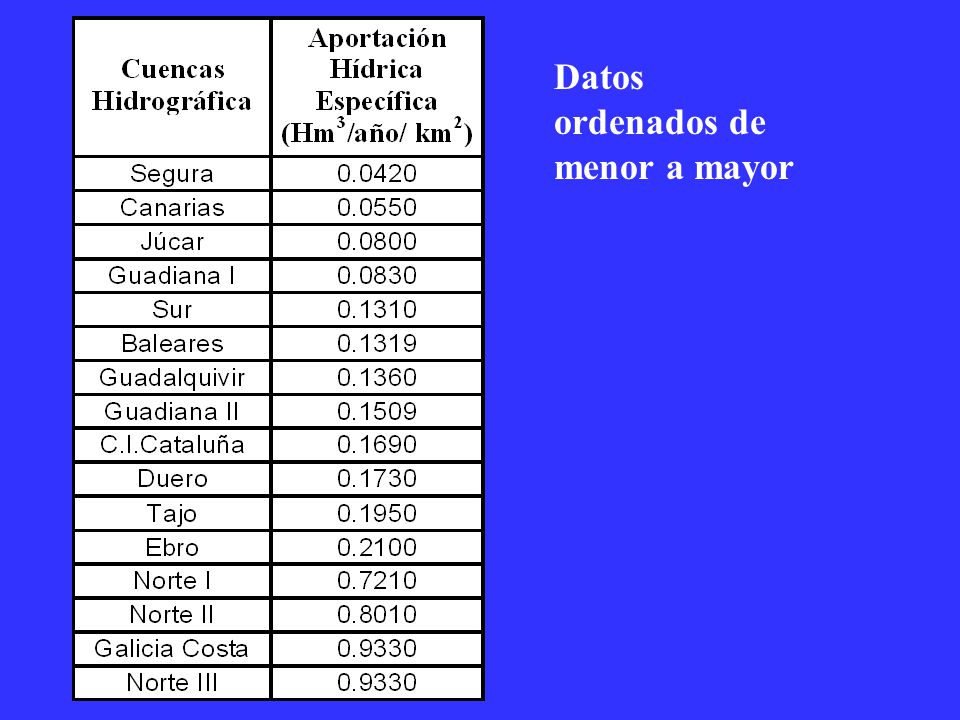

10 Datos ordenados de menor a mayor

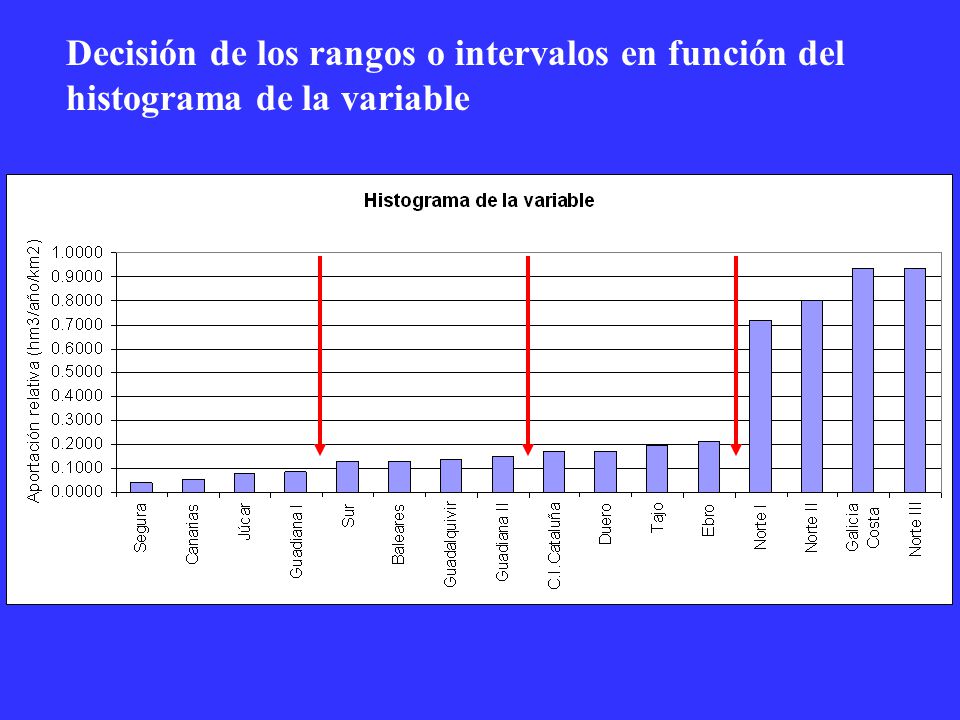

11 Decisión de los rangos o intervalos en función del histograma de la variable

12 Elección de tramas: Tramas ordenadas para datos ordenados

13

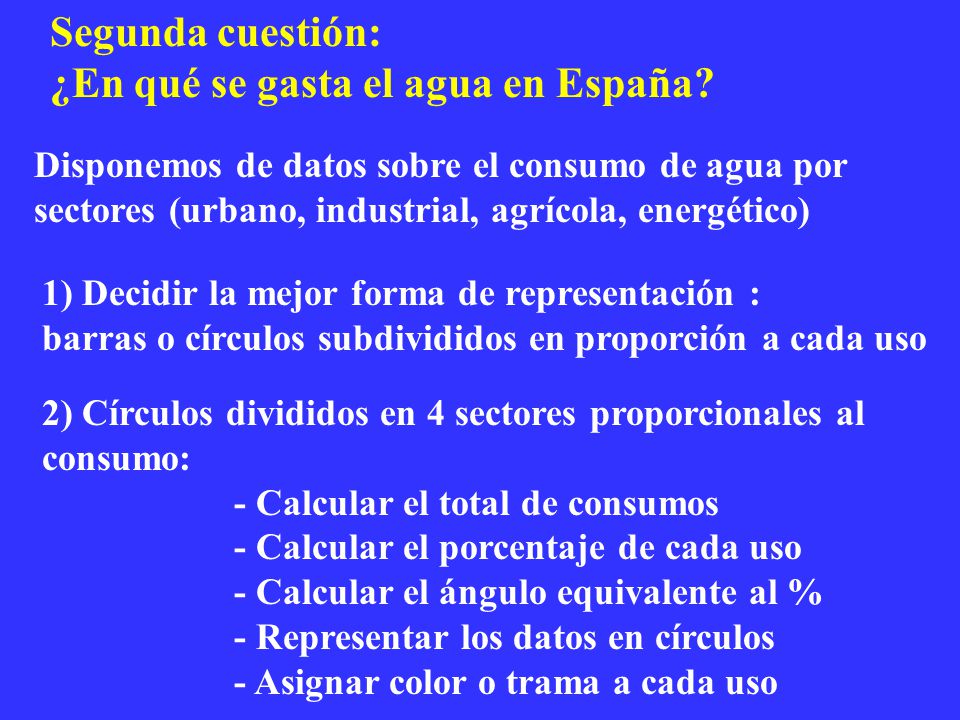

14 ¿En qué se gasta el agua en España?
Segunda cuestión: ¿En qué se gasta el agua en España? Disponemos de datos sobre el consumo de agua por sectores (urbano, industrial, agrícola, energético) 1) Decidir la mejor forma de representación : barras o círculos subdivididos en proporción a cada uso 2) Círculos divididos en 4 sectores proporcionales al consumo: - Calcular el total de consumos - Calcular el porcentaje de cada uso - Calcular el ángulo equivalente al % - Representar los datos en círculos - Asignar color o trama a cada uso

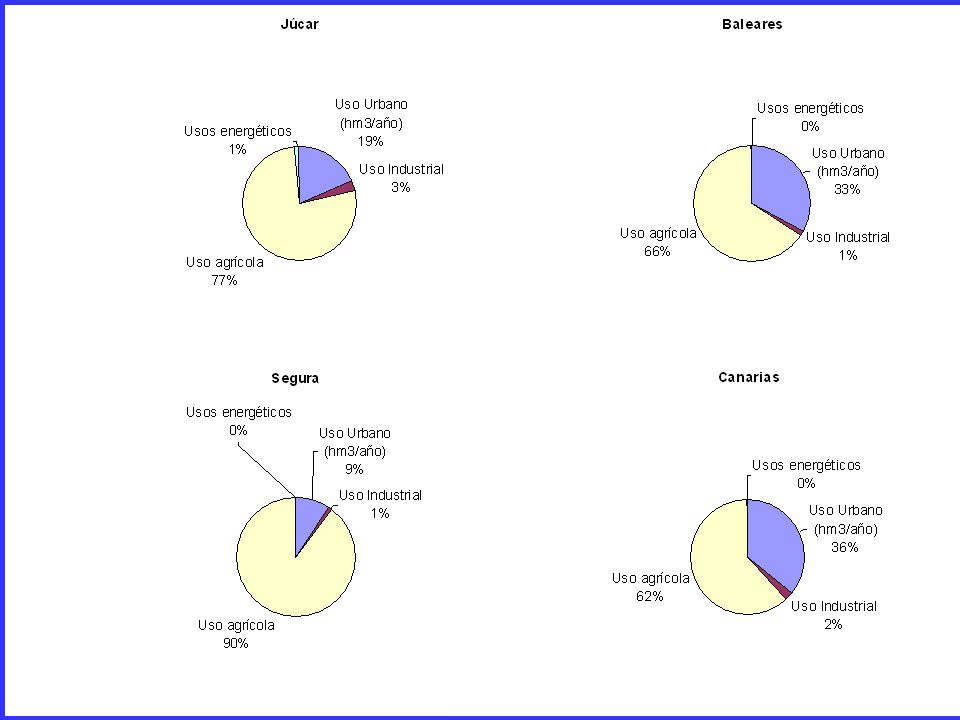

15 Consumo de agua en los distintos sectores

16

17

18

19

20

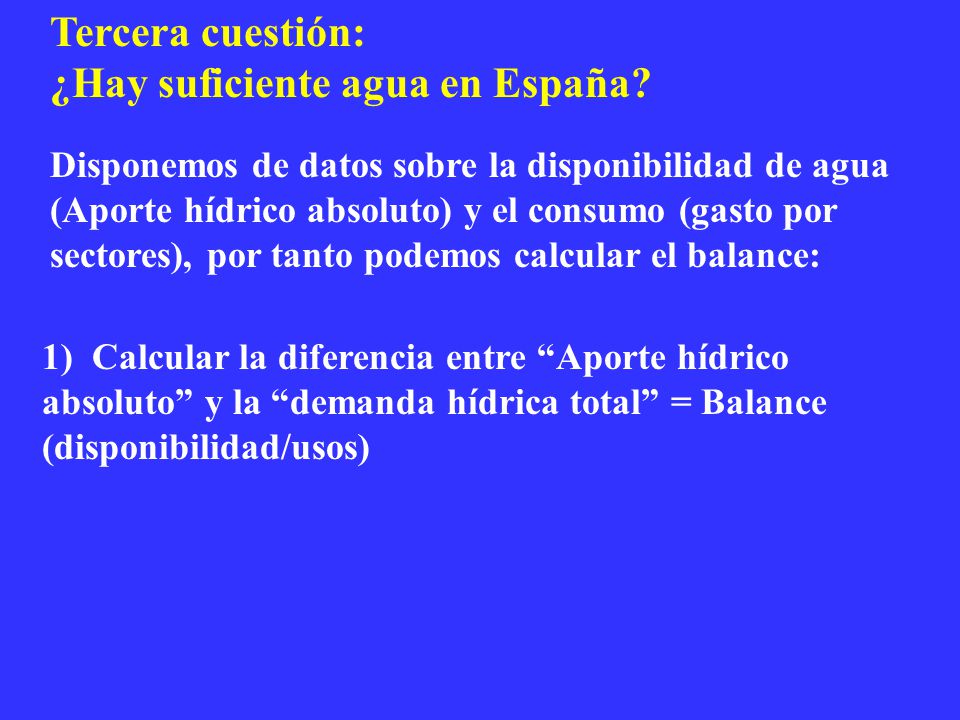

21 ¿Hay suficiente agua en España?
Tercera cuestión: ¿Hay suficiente agua en España? Disponemos de datos sobre la disponibilidad de agua (Aporte hídrico absoluto) y el consumo (gasto por sectores), por tanto podemos calcular el balance: 1) Calcular la diferencia entre “Aporte hídrico absoluto” y la “demanda hídrica total” = Balance (disponibilidad/usos)

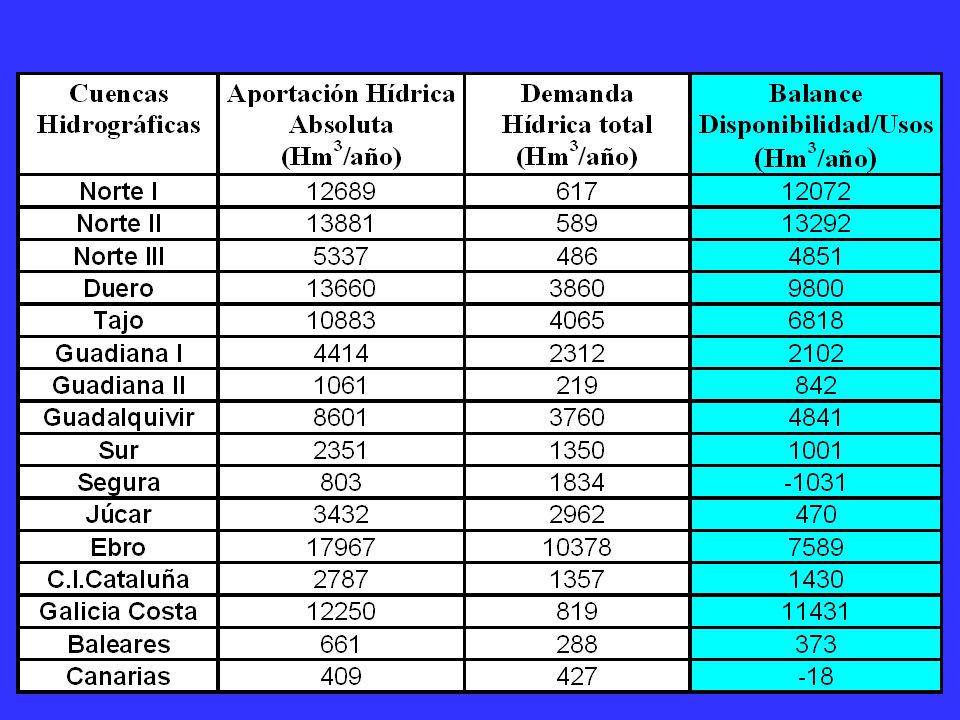

22

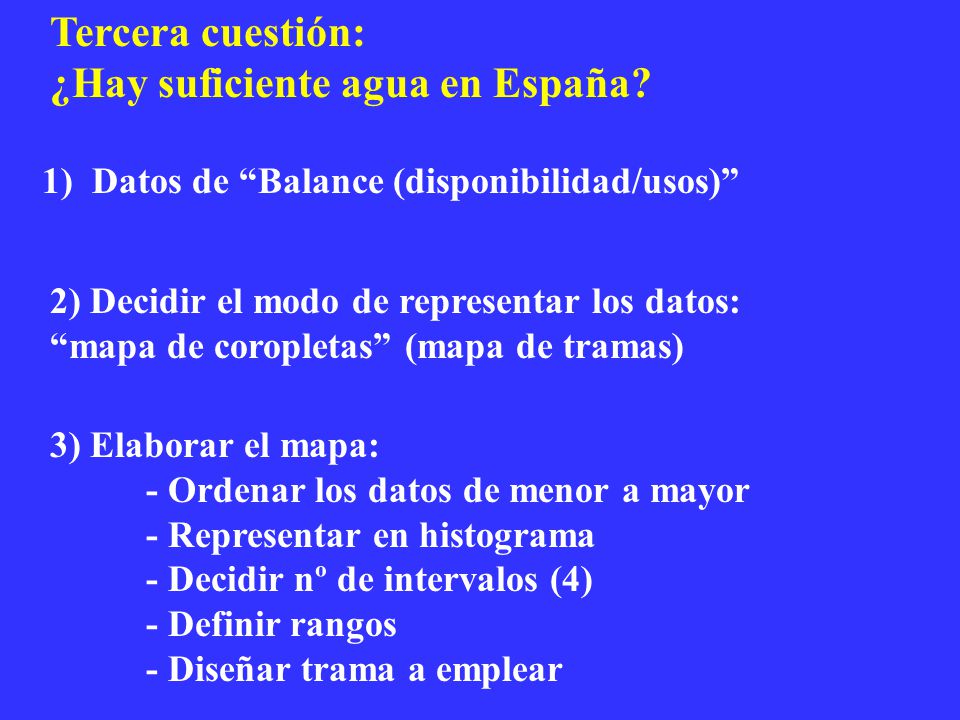

23 ¿Hay suficiente agua en España?
Tercera cuestión: ¿Hay suficiente agua en España? 1) Datos de “Balance (disponibilidad/usos)” 2) Decidir el modo de representar los datos: “mapa de coropletas” (mapa de tramas) 3) Elaborar el mapa: - Ordenar los datos de menor a mayor - Representar en histograma - Decidir nº de intervalos (4) - Definir rangos - Diseñar trama a emplear

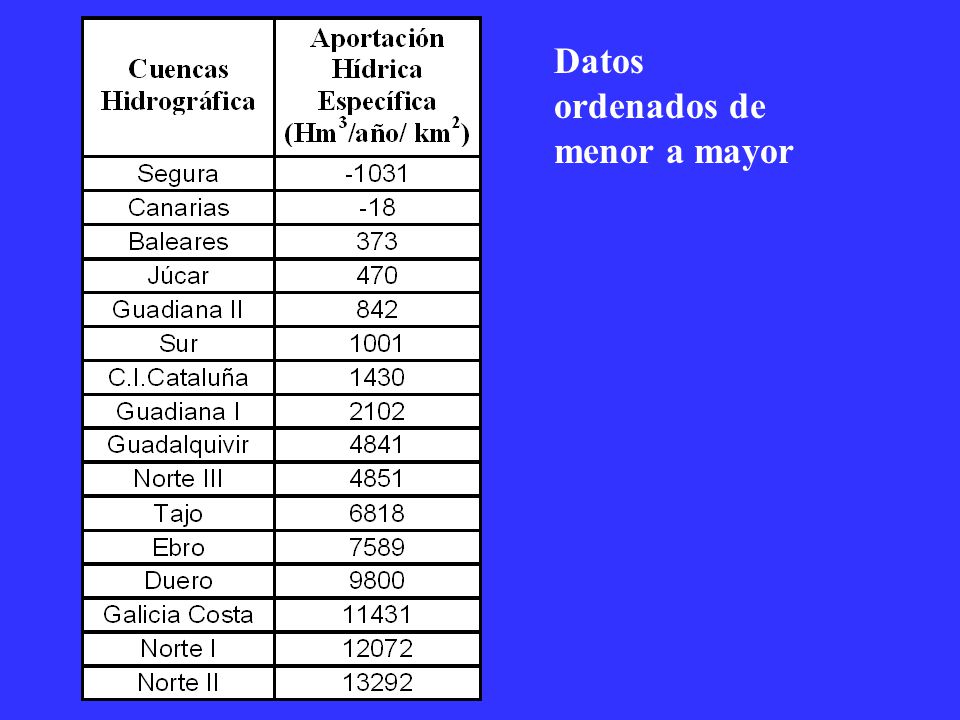

24 Datos ordenados de menor a mayor

25

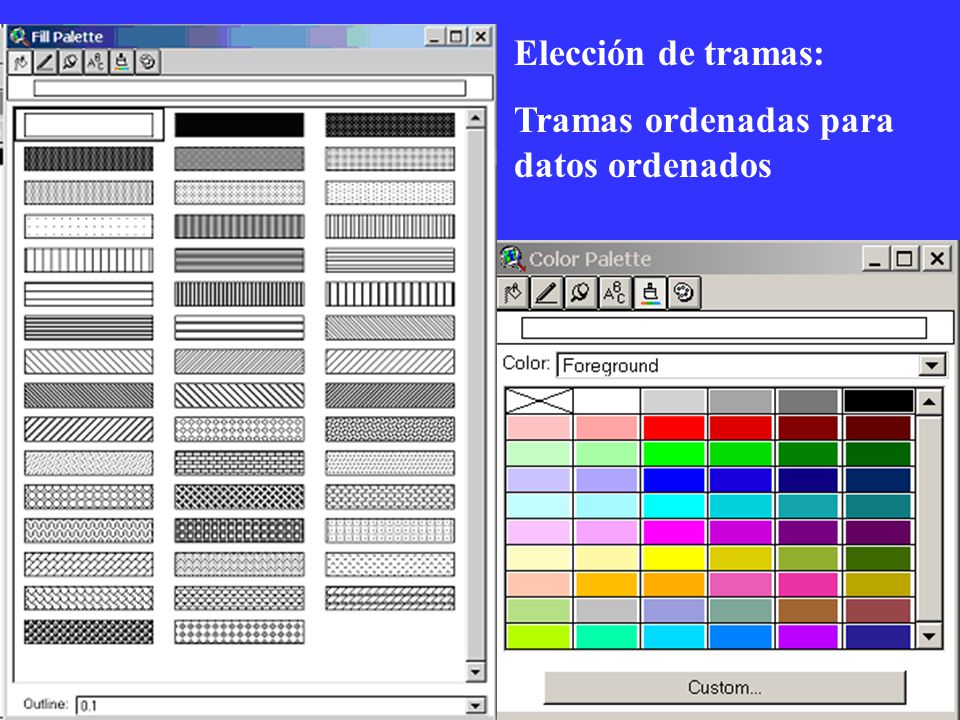

26 Elección de tramas: Tramas ordenadas para datos ordenados

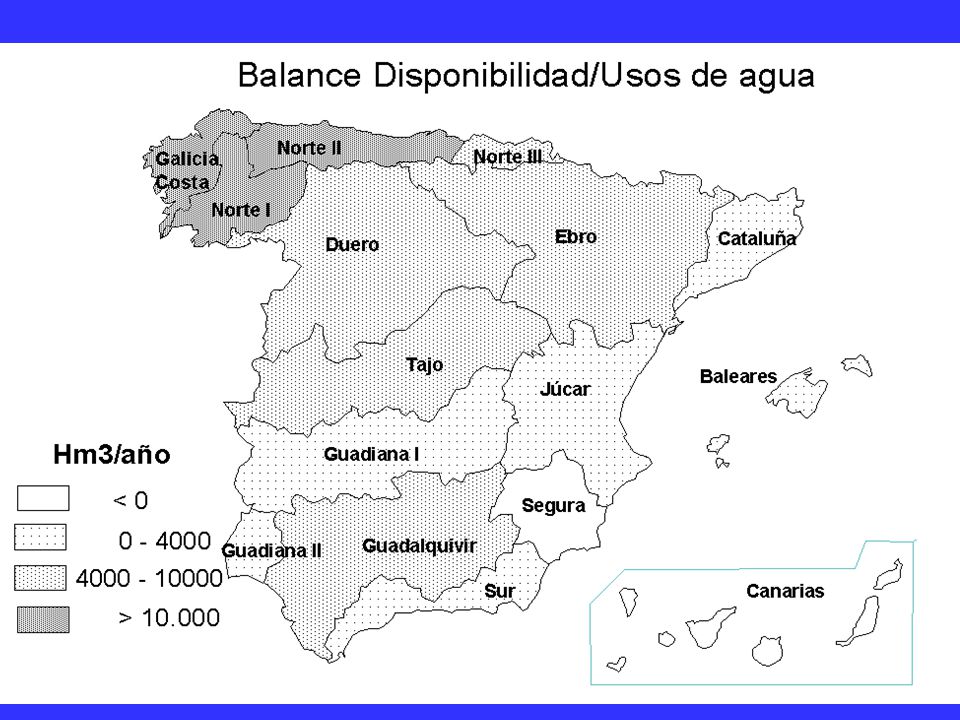

27 Mapa de aportacion
