1 Técnicas de análisis espacial para el estudio de las actividades económicas 1 figuras geométricas proporcionales. Mapas con figuras geométricas proporcionales. Una figura proporcional es un símbolo geométrico cuantitativo, cuya dimensión varía según la importancia del fenómeno representado: -figuras con superficies proporcionales, como en cuadrado o el círculo -figuras proporcionales al volumen, como cubos o esferas. En general este tipo de mapas se utilizan para cartografiar magnitudes localizables en un punto determinado y generalmente hacen referencia a valores absolutos. Una de las tareas más complejas es determinar el tamaño máximo de la figura a representar. Como criterio básico la figura mayor no puede rebasar los limites de la unidad geográfica de referencia. Tipos y funciones de mapas temáticos: mapas cuantitativos

2 Técnicas de análisis espacial para el estudio de las actividades económicas 2 Cuando el resultado excede la capacidad del mapa, hay que aplicar un coeficiente de proporcionalidad a partir del tamaño máximo previamente determinado. a)Criterio 1: Para calcular la superficie de cada figura, que debe ser proporcional a la cantidad representada, debemos hacer la raíz cuadrada de una de las dimensiones de la figura; diámetro del circulo, lado del cuadrado, altura del triangulo… b)Criterio 2: Para presentar mayor gama de valores, al tiempo que liberar espacio del mapa, se calculan la raíz cúbica para establecer la proporción del volumen de la esfera o del cubo. Tipos y funciones de mapas temáticos: mapas cuantitativos

3 Técnicas de análisis espacial para el estudio de las actividades económicas 3 Fuente: García Palomares, JC-, 2005 Tipos y funciones de mapas temáticos: mapas cuantitativos

4 Técnicas de análisis espacial para el estudio de las actividades económicas 4 Tipos y funciones de mapas temáticos: mapas cuantitativos Mapas de círculos divididos; permiten añadir a la localización del fenómeno y dimensiones del mismo, información adicional sobre su estructura. Se aumenta notablemente la capacidad del mapa, aunque en ocasiones también la complejidad de su lectura. Necesario equilibrio entre información y expresividad. Los mapas de figuras proporcionales ofrecen muchas variantes y funciones. Veamos algunos ejemplos: Fuente: Consultores de las Administraciones Públicas (Grupo Analistas)

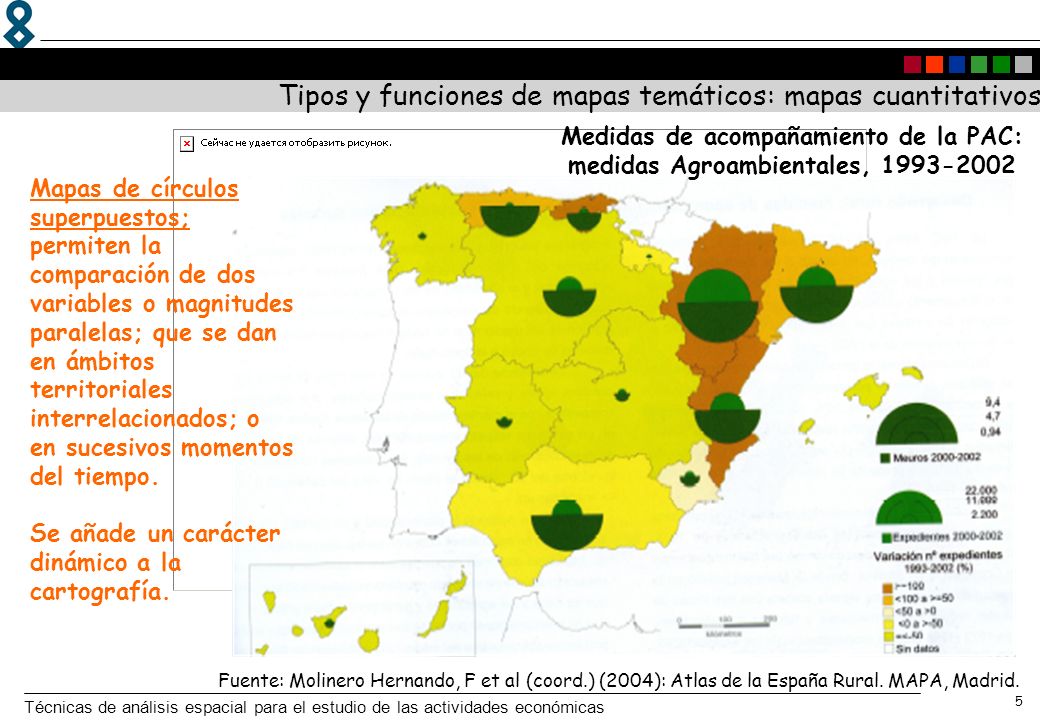

5 Técnicas de análisis espacial para el estudio de las actividades económicas 5 Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Molinero Hernando, F et al (coord.) (2004): Atlas de la España Rural. MAPA, Madrid. Mapas de círculos superpuestos; permiten la comparación de dos variables o magnitudes paralelas; que se dan en ámbitos territoriales interrelacionados; o en sucesivos momentos del tiempo. Se añade un carácter dinámico a la cartografía. Medidas de acompañamiento de la PAC: medidas Agroambientales,

6 Técnicas de análisis espacial para el estudio de las actividades económicas 6 Tipos y funciones de mapas temáticos: mapas cuantitativos Mapas de círculos superpuestos; permiten la comparación de dos variables o magnitudes paralelas; que se dan en ámbitos territoriales interrelacionados; o en sucesivos momentos del tiempo. Se añade un carácter dinámico a la cartografía. Distribución regional del consumo de gasolinas, Fuente: Del Canto, C. (1998): Trabajos prácticos en Geografía Humana. Editorial Síntesis, Madrid.

7 Técnicas de análisis espacial para el estudio de las actividades económicas 7 Tipos y funciones de mapas temáticos: mapas cuantitativos Mapas con círculos proporcionales y tramas de color. Ofrecen muchas posibilidades de cara a sintetizar la información cuantitativa; que puede tener simultáneamente carácter estático o dinámico; o hacer referencia a datos absolutos o relativos. Fuente: Sánchez Moral, S.; Méndez, R., 2005

8 Técnicas de análisis espacial para el estudio de las actividades económicas 8 signos y símbolos. Mapas con signos y símbolos. Cumplen la misma función que los mapas de símbolos proporcionales. El símbolo traduce visualmente el fenómeno y puede ser más o menos abstracto. El mejor símbolo será aquel que se reconozca con facilidad, sin necesidad de rotulación. Tipos y funciones de mapas temáticos: mapas cuantitativos Fuente: Del Canto, C. (1998). Tipos de signos y simbolos a.Signos convencionales b.Signos simbólicos c.Pictogramas d.Estarcido e.Símbolos proporcionales a bc d ef Fuente: Consultores de las Administraciones Públicas (Grupo Analistas)

9 Técnicas de análisis espacial para el estudio de las actividades económicas 9 mapas de coropletas Los mapas de coropletas sirven para cartografiar densidades, porcentajes cocientes o tasas de variación; medidas relativas del fenómeno referidas a una superficie. Este tipo de mapas tienen la ventaja de esquematizar las distribuciones y presentan una gran versatilidad a todas las escalas (a diferencia de la representación con puntos). Para la realización de este tipo de representaciones necesitamos: -Mapa base con las mismas unidades territoriales de referencia que la información estadística -Generar la nueva variable a partir de los cálculos estadísticos y determinación de intervalos a representar -Asignar a cada intervalo numérico una trama o color Tipos y funciones de mapas temáticos: mapas cuantitativos

10 Técnicas de análisis espacial para el estudio de las actividades económicas 10 La elección de intervalos puede hacerse de diferentes formas. Como norma general, nos moveremos entre 4-6 intervalos que hace mas fácil la lectura. Siempre que se posible buscaremos intervalos de igual tamaño (series relativamente homogéneas y cortas). En caso contrario, recurriremos a métodos preferentemente estadísticos para segmentar la variable. Se trata de un proceso iterativo de prueba y error donde resulta crucial la experiencia del cartógrafo: -Intervalos regulares con escalones decimales. Intervalos abiertos y cerrados. -Intervalos a partir de parámetros estadísticos; media y desviaciones, mediana y quartíles, etc. -Limites de intervalos libres Tipos y funciones de mapas temáticos: mapas cuantitativos
